Fotovoltaika ako zdroj energie pre vykurovanie domu: Princíp fungovania a efektivita

V súčasnosti, keď sa čoraz väčší dôraz kladie na znižovanie energetickej náročnosti budov a hľadanie udržateľných riešení, predstavuje fotovoltaika jednu z kľúčových technológií pre sebestačné a ekologicky zodpovedné bývanie. Kombinácia fotovoltaického systému s elektrickým podlahovým vykurovaním, infrapanelmi alebo akumulačnými systémami umožňuje efektívne premeniť slnečnú energiu na tepelný komfort. Ak zvažujete prechod na obnoviteľné zdroje a chcete znížiť svoju uhlíkovú stopu bez toho, aby ste stratili komfort, fotovoltaika ako zdroj energie pre vykurovanie je rozhodnutie, ktoré má zmysel, ekologicky aj ekonomicky.

V dnešnej dobe, keď ceny energií neustále rastú a tlak na ekologickejšie riešenia je silnejší než kedykoľvek predtým, sa mnoho ľudí začína aktívne zamýšľať nad tým, akým spôsobom by mohli čo najefektívnejšie znížiť svoje mesačné náklady na bývanie. V tejto súvislosti sa čoraz častejšie spomína fotovoltaika ako jeden z najvýhodnejších a najmodernejších spôsobov získavania energie, najmä v kombinácii s vykurovaním domácnosti. Na druhej strane, vykurovanie domu predstavuje jednu z najvýraznejších položiek v celkovom rozpočte domácnosti. Práve preto je úplne logické, že si čoraz viac ľudí spája tieto dve technológie do jedného funkčného celku, ktorý im umožní znižovať náklady na bývanie a zároveň zvyšovať komfort vo vlastnom domove.

Princíp fungovania fotovoltaiky

Fotovoltaika je špičková technológia, ktorá umožňuje premieňať slnečné svetlo priamo na elektrickú energiu. Tento proces prebieha pomocou fotovoltaických článkov, ktoré sú základnou stavebnou jednotkou solárnych panelov. Slnečné svetlo dopadá na povrch solárneho panelu, ktorý je poskladaný z fotovoltaických článkov - najčastejšie vyrobených z kremíka. Každý fotón, ktorý prenikne na článok, dokáže uvoľniť elektrón z atómu v štruktúre kremíka. Uvoľnené elektróny sa dávajú do pohybu a tým vzniká jednosmerný elektrický prúd (DC). Tento prúd následne putuje do meniča (tzv. invertora), ktorý ho premení na striedavý prúd (AC), použiteľný v bežných domácnostiach.

Vyrobená elektrina môže byť použitá okamžite na chod domácnosti, uložená do batérií pre neskoršie použitie - čo je obzvlášť výhodné v noci alebo počas dní so slabším slnečným svitom -, alebo, ak je jej prebytok, môže byť dodaná priamo do distribučnej siete.

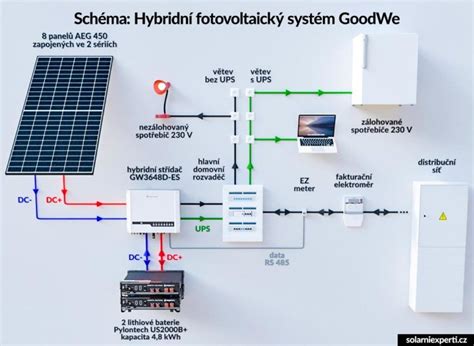

Kľúčové komponenty fotovoltaického systému

Kompletný fotovoltaický systém pozostáva z niekoľkých kľúčových komponentov:

• Solárne panely: Premieňajú slnečné svetlo na jednosmerný prúd.
• Striedač (menič): Mení jednosmerný prúd na striedavý.
• Batériový systém (voliteľný): Umožňuje akumuláciu energie na neskoršie použitie, čo je ideálne najmä počas zimných večerov alebo v prípade výpadkov elektrickej siete.
• Riadiaca jednotka: Zabezpečuje optimálne fungovanie celého systému, monitoruje výrobu i spotrebu a v prípade potreby optimalizuje rozdelenie elektrickej energie.

Výhody a nevýhody fotovoltaiky

Fotovoltaika prináša viacero podstatných výhod:

• Výrazná úspora nákladov na elektrickú energiu: Počiatočná investícia sa vám v priebehu rokov vráti v podobe úspor na mesačných platbách za elektrinu.
• Ekologickosť: Pri prevádzke nevznikajú žiadne škodlivé emisie, čo je ideálne riešenie pre tých, ktorí chcú žiť v súlade s prírodou a ekologickými princípmi.
• Nízka údržba: Po krátkej počiatočnej inštalácii sú systémy prakticky bezúdržbové.
• Dlhá životnosť: Životnosť solárnych panelov sa pohybuje bežne na úrovni 25 až 30 rokov, pričom aj po tejto dobe sú schopné produkovať značnú časť pôvodného výkonu.

Medzi nevýhody patria:

• Závislosť od počasia: Fotovoltaika je závislá od slnečného svitu, najvýkonnejšie pracuje počas slnečných dní.
• Vyššia počiatočná investícia: Tá môže niektorých záujemcov odradiť, avšak návratnosť je zaručená.
• Nižší výkon v zimných mesiacoch alebo pri zatienení: Preto je dôležité správne navrhnúť orientáciu a sklon panelov.

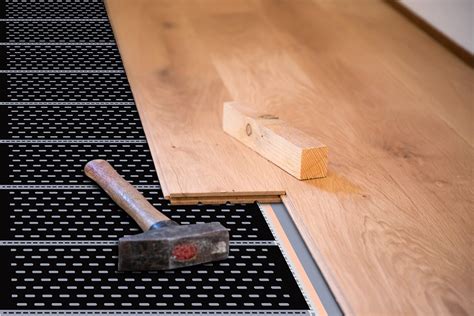

Vykurovacia fólia v spojení s fotovoltaikou

Keď sa zamýšľame nad efektívnym vykurovaním domácnosti, čoraz častejšie sa do popredia dostáva vykurovacia fólia. Ide o tenký, mimoriadne flexibilný elektrický prvok, ktorý sa najčastejšie používa na podlahové vykurovanie. Základom tejto technológie sú uhlíkové pásy a vodiče zatavené vo fólii. Vykurovacia fólia je vhodná na inštaláciu pod rozličné typy podláh - od plávajúcich podláh, cez sklovláknité dosky, až po betónové alebo anhydritové potery.

Po pripojení na systém s napätím 230 V prechádza elektrina cez uhlíkové pásy, ktoré kladú odpor a premieňajú elektrickú energiu na sálavé teplo. Toto teplo je distribuované rovnomerne po celej ploche podlahy, pričom ohrieva najskôr samotnú podlahu a následne aj samotný vzduch v miestnosti.

Výhody vykurovacej fólie

• Rovnomerné a príjemné teplo v celej miestnosti.
• Rýchly nábeh pri zapnutí.
• Prakticky bezúdržbová.
• Inštalácia nevyžaduje veľký stavebný zásah, má stavebnú výšku len okolo 6 mm.
• Ideálne funguje v kombinácii s fotovoltaikou, čo umožňuje úsporný ohrev pri maximálnej efektivite.

Nevýhodou vykurovacej fólie je o niečo vyššia spotreba elektrickej energie v porovnaní s tepelným čerpadlom. Nie je najvhodnejšia pod klasickú dlažbu - na tento účel sa používajú vykurovacie rohože.

Porovnanie s inými vykurovacími systémami

Možno sa na prvý pohľad zdá, že kombinácia fotovoltaiky a elektrického vykurovania nemôže v našich klimatických podmienkach fungovať efektívne, keďže fotovoltaika najviac produkuje elektrinu v lete, keď domy spravidla nevykurujeme. Ak porovnáme dve podobné investície, získame jasnejší obraz:

1. Tepelné čerpadlo vzduch-voda s teplovodnými rozvodmi: S využitím štátnych dotácií sa investícia pohybuje okolo 14 000 €. Pri rodinnom dome s rozlohou 100 m² sú náklady na vykurovanie približne 20 € mesačne, pričom spotreba elektriny na ostatné spotrebiče v domácnosti je zhruba 45 €.
2. Kombinácia vykurovacej fólie, fotovoltaickej elektrárne s výkonom 6 kW a batérie s kapacitou 8 kWh: Investícia, opäť s dotáciou, sa pohybuje na úrovni 14 000 €. V tomto prípade by boli mesačné náklady na vykurovanie bez fotovoltaiky asi 40 € a na ostatné spotrebiče rovnako 45 €. Ročne by ste teda minuli 1 020 €.

V čom spočíva tento rozdiel? Tepelné čerpadlo šetrí elektrickú energiu len na vykurovaní, zatiaľ čo fotovoltaika šetrí na celkovej spotrebe elektrickej energie v domácnosti.

Z praxe vyplýva, že vykurovacie systémy na báze tepelných čerpadiel sú v porovnaní s vykurovaním cez infra fólie viackrát poruchovejšie, drahšie na údržbu a vyžadujú pravidelné revízie. Naopak, hybridné fotovoltaické systémy v spojení s vykurovacími fóliami sa ukázali ako mimoriadne stabilné, s minimálnou potrebou údržby a veľmi dlhou životnosťou.

Technické aspekty fotovoltaických systémov

Fotovoltaické panely

Fotovoltaické panely sú základným prvkom fotovoltaickej elektrárne, ktorý premieňa slnečnú energiu na elektrickú energiu. Každý panel má určitú účinnosť, čo znamená, koľko percent z dopadnutej slnečnej energie premení na elektrickú energiu. V dnešnej dobe sa účinnosť fotovoltaických panelov pohybuje na úrovni 18-19%. Fotovoltaické panely vyrábajú jednosmerný prúd, ktorý je potrebné pre bežné využitie zmeniť na striedavý - toto sa deje v meniči (invertéri).

Výrobcovia zvyčajne poskytujú záruku 25 rokov na výkon fotovoltaických panelov (obvykle majú okolo 90 % nominálneho výkonu po 12 rokoch a 80 % nominálneho výkonu po 25 rokoch). Bežná je aj záruka 10 rokov na vyhotovenie panelu. Skutočná životnosť panelov sa obvykle pohybuje v rozmedzí 25-30 rokov.

Typy panelov - monokryštalické a polykryštalické

Rozoznáme ich obvykle podľa farby - monokryštalické solárne panely majú väčšinou tmavý odtieň idúci do čiernej farby, polykryštalické solárne panely majú väčšinou modrý odtieň. V minulosti boli drahšie monokryštalické články, avšak aj cenový rozdiel je dnes minimálny.

• Monokryštalické panely: Pomalšie nabiehajú, avšak potom dodávajú mierne viac energie. Hodí sa tam, kde je zaručená ideálna orientácia (presný juh, ničím netienený a sklon panelov 30-40°). Pri nižšej intenzite slnečného žiarenia podávajú mierne horší výkon ako polykryštalické solárne panely, pri ideálnej orientácii podávajú zasa mierne vyšší výkon.
• Polykryštalické panely: Solárna elektráreň z týchto panelov má rovnomernejší výkon. Hodí sa viac na miesta, kde je určitá odchýlka od ideálnej orientácie. Vo všeobecnosti majú mierne lepšiu účinnosť pri slnečnom žiarení pod rôznymi uhlami.

Nosná konštrukcia pre fotovoltaické panely

Nosná konštrukcia by mala byť čo najľahšia a zároveň čo najpevnejšia. Materiálovo je preto obvykle vyhotovená ako hliníková, kombinovaná s ušľachtilou oceľou, čím sa zabezpečí jej odolnosť voči korózii a zároveň potrebná pevnosť, aby odolala silným nárazom vetra. Nosná konštrukcia panelov sa líši podľa toho, či ich umiestňujeme na plochú alebo šikmú strechu.

Plochá strecha

Na plochej streche môžeme panely umiestniť tak, že na existujúcu strechu rozmiestnime betónové kocky, na ktoré uchytíme nosnú konštrukciu (obvykle trojuholníkového tvaru) a následne na ňu uchytíme panely. Výhodou tohto riešenia je, že sa dá použiť na akejkoľvek plochej streche, ktorej nevadí dodatočné zaťaženie panelmi a betónovými kockami.

Druhou možnosťou je, pokiaľ na fotovoltaiku myslíme už vo fáze návrhu domu, že do stropnej železobetónovej dosky strechy sa navŕtajú závitové tyče, na ktoré sa priamo namontuje nosná konštrukcia panelov. Toto riešenie je pevnejšie ako vyššie spomínané a jeho výhodou je, že nepriťažuje strešnej konštrukcii. Nevýhodou je väčšie množstvo prestupov cez strešnú izoláciu, ktoré treba starostlivo spracovať, aby cez strechu nezatekalo.

Výhodou plochej strechy je, že máme úplnú voľnosť v nastavení sklonu a orientácie panelov, sme obmedzený len jej veľkosťou, kde platí, že od okraja strechy by sme mali nechať približne 0,75m odstup. Na jeden panel o bežných rozmeroch 1,0x1,6m je potrebné uvažovať okolo 4m² plochy strechy. Panely sa dajú montovať orientované na výšku aj po dĺžke.

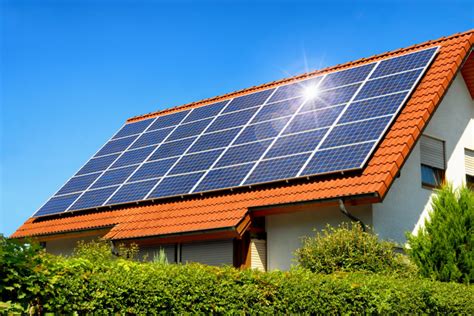

Šikmá strecha

Pri šikmej streche sa obvykle panely montujú na horizontálne nosné profily, ktoré sú ukotvené do latovania pod strešnou krytinou. Pri plechovej krytine sa to obvykle rieši skrutkami, čím nám vznikne viacero prestupov cez strešnú krytinu. Pri šikmej streche je to však menej háklivé na správne vyhotovenie ako u plochých striech. Ďalším riešením pre betónové a keramické škridle je uchytenie do latovania cez konzoly, ktoré vychádzajú popod škridle a tým nevznikajú dodatočné prestupy. Pokiaľ konzoly nadvihujú jednotlivé škridle, odporúčame zbrúsiť spodnú stranu škridiel natoľko, aby boli v rovine so zvyškom strechy.

Výhodou šikmej strechy je, že panely môžu byť na hustejšie a aj nosná konštrukcia býva lacnejšia a jednoduchšia. Nevýhodou šikmej strechy je, že jej sklon a orientácia nám väčšinou určí aj sklon a orientáciu fotovoltaických panelov. V prípade šikmej strechy môžeme na jeden panel o bežných rozmeroch 1,0x1,6m uvažovať okolo 1,6m² plochy strechy.

Priťaženie strešnej konštrukcie

Treba mať na pamäti, že umiestnením fotovoltaických panelov priťažíme streche. Samotné panely majú okolo 20kg na 1 kus. V prípade plochej strechy majú nosné trojuholníky hmotnosť okolo 10kg (1 pár pre 1 panel) a betónové kocky individuálne. V prípade šikmej strechy je nosná konštrukcia mierne ľahšia a odpadá aj variant s betónovými kockami. Pre jednoduchosť môžeme pri fotovoltaike uvažovať s priťažením strechy okolo 25kg/m².

Menič (invertér)

Elektrický prúd vyrábaný fotovoltaickými panelmi je jednosmerný. V rodinných domoch ale používame striedavý elektrický prúd (ten je potrebný na pohon zariadení s elektromotormi). Zmenu jednosmernej elektrickej energie vyrobenej fotovoltaickými panelmi na striedavú zabezpečujú práve meniče. Menič je preto kľúčová súčasť fotovoltaickej elektrárne. Okrem premeny elektrickej energie, ponúkajú viaceré kvalitné meniče možnosť monitorovania výkonu v reálnom čase ako aj ovládanie fotovoltaickej elektrárne na diaľku cez mobilnú aplikáciu. Stačí ich pripojiť k internetu a nakonfigurovať. Niektorí výrobcovia ponúkajú zariadenia typu „všetko v jednom“, ktoré dokážu nielen meniť prúd na striedavý, ale obsahujú aj nabíjač batérie, solárny regulátor, farebný monitor, vzdialenú správu a podobne, čím sa zjednoduší celá inštalácia.

Výkon meniča

Každý menič má určitý výkon udávaný vo volt ampéroch (VA). Napríklad 5 000VA, tento údaj je teoretické maximum. V praxi vie menič dlhodobo dodávať približne o 20% menej, napríklad v našom príklade 4000W. Toto je dôležitý údaj, ktorý treba zohľadniť pri výbere meniča, pretože ak máme na streche 12 panelov o výkone 300Wp = 12x300 = teoreticky 3600W, potom menič s reálnym výkonom 4000W by mal mať dostatočný výkon k našim panelom.

Jednofázový alebo trojfázový menič

Bežne používané fotovoltaické meniče sú jednofázové (trojfázové sú v súčasnosti veľmi drahé). Jednofázový menič môžeme pripojiť len na jednu fázu, a tým pádom môžu elektrinu z fotovoltaických panelov využívať len spotrebiče pripojené na túto fázu. Z tohto dôvodu je potrebné si vopred rozmyslieť, aké spotrebiče chceme, aby využívali fotovoltaickú elektrinu a tieto pripojiť na tú fázu, na ktorú je pripojený menič. Neskoršie prepojenie fáz nemusí byť vždy možné! Bežne sa na fotovoltaiku napája ohrev teplej vody (elektrický bojler), osvetlenie, klimatizačné jednotky, zásuvkové obvody v dome a podobne. Ideálne je napojiť spotrebiče, ktoré majú stály odber počas dňa, keď svieti slnko.

Rozmery a umiestnenie meniča v rámci domu

Rozmery meničov sú individuálne, obvykle sa pohybujú okolo 45cm x 35cm x 25cm. Nie sú to teda veľké zariadenia. Montujú sa na stenu a aj z tohto dôvodu nezaberajú veľa miesta. Pre jednoduchosť môžeme povedať, že v rodinnom dome si stačí vyčleniť pôdorysné miesto pri stene o ploche 60x60cm, ideálne v blízkosti rozvodnej skrinky s ističmi.

Menič a hluk

Meniče majú aktívne chladenie, to znamená, že z času na čas (pri vyššom výkone a teplote) sa pustia ventilátory, ktoré vedia robiť pomerne dosť veľký hluk. Okrem toho samotný menič, už z princípu svojho fungovania vydáva mierny piskľavý/bzučiaci zvuk. Nie je to výrazný hluk, ale aj tak jednoznačne odporúčame umiestniť menič do technickej miestnosti, prípadne uzavrieť do nejakej vetranej skrinky.

Batéria (voliteľný prvok)

Prebytočná vyrobená elektrická energia z fotovoltaických panelov môže byť uskladnená v solárnych batériách. Batérie sa dobijú v priebehu dňa z nespotrebovanej energie zo solárnych panelov a potom vo večerných hodinách nám dodávajú určitú energiu.

Kapacita batérie

Batérie majú kapacitu udávanú v ampér hodinách (Ah) a pracovné napätie, pri ktorom fungujú udávané vo voltoch (V). Vhodnú veľkosť je potrebné zosúladiť s výkonom panelov, meničom a podľa toho, ako využívame fotovoltaiku. Bežne sa kapacita pre rodinné domy pohybuje od 2kWh do 8 kWh. Napätie batérií býva zväčša 12V, 24V alebo 48V. Čím má batéria vyššie napätie, tým sú menšie straty na káblových vedeniach medzi meničom a batériou.

Ak chceme odhadnúť, koľko elektrickej energie z batérie dostaneme, musíme vynásobiť pracovné napätie batérie s jej kapacitou. Napríklad, ak má batéria s typickým pracovným napätím 12V udávanú kapacitu 200Ah, takáto batéria nám dodá približne 12V x 200Ah = 2 400Wh = 2,4 kWh elektrickej energie. Tento výpočet je však len približný a nezohľadňuje viaceré faktory ako napríklad to, že pracovné napätie batérie sa mení v priebehu jej vybíjania a podobne.

Typy batérií

• Olovené kvapalinové akumulátory: Sú údržbové, vyžadujú pravidelnú kontrolu a dolievanie destilovanej vody. Odporúča sa nevybíjať ich pod 50% kapacity, pretože sa tým výrazne znižuje ich životnosť (počet cyklov) - zhruba na polovicu. Sú najlacnejším druhom akumulátorov pre fotovoltaiku.
• Olovené gélové akumulátory: Majú dlhšiu životnosť a vydržia väčší počet cyklov ako klasické akumulátory s tekutým elektrolytom. Môžu byť vybíjané aj v stave len čiastočného nabitia.
• Akumulátory AGM: Sú gélové akumulátory, ktoré majú elektrolyt viazaný v separátoroch s obsahom sklenených vlákien. Odporúčajú sa pre aplikácie, kde sa očakáva občasné vybitie do 100%, alebo časté vybíjanie na 60-80%. Životnosť a cyklickosť je podobná ako u bežných kvapalinových akumulátorov.
• LiFePO4 (Lítium-železo-fosfátové batérie): Nemusia byť plne dobíjané, postačuje čiastočné dobíjanie, čo je ich hlavná výhoda oproti oloveným batériám. Ich kapacita a životnosť nie je tak závislá na teplotách. Majú vysokú cyklickú životnosť (môžu zvládnuť 5 000 cyklov) a môžu sa vybíjať aj na 20% svojej celkovej kapacity. Sú schopné dávať relatívne veľké množstvo energie bez poškodenia, čo je výhodné pri nárazovom odbere.
• Li-Ion (Lítium-iónové batérie): Sú veľmi podobné vyššie popísaným LiFePO4 batériám.

Hĺbka vybitia a životnosť batérie

Hĺbka vybitia je dôležitý údaj, ktorý nám hovorí o tom, koľko percent z kapacity batérie môžeme reálne využiť. Napríklad ak výrobca uvádza hĺbku vybitia batérie 80%, znamená to, že 80% z jej kapacity vieme reálne využiť.

Životnosť batérie vo fotovoltaických systémoch je zaťažovaná cyklicky (jeden cyklus je jedno nabitie a vybitie). Výrobcovia bežne udávajú počet cyklov ako životnosť batérie. Z nich sa dá pomerne presne odhadnúť doba životnosti v rokoch. Napríklad, ak denne batériu priemerne raz za deň nabijeme a vybijeme, potom nám batéria s udávanými 5 000 cyklami teoreticky vydrží 13 rokov. Pre optimálnu životnosť batérie je dôležitá aj teplota okolitého vzduchu, ktorá by mala byť ideálne okolo 20°C.

Veľkosť batérie a jej umiestnenie v rámci domu

Čo sa týka batérie, tá by mala byť ideálne čo najbližšie k meniču, aby nedochádzalo na káblovom vedení k väčším stratám. Bežne sa umiestňuje pod menič na podlahu.

Výkon fotovoltaiky v rámci regiónov a optimálne podmienky

Z hľadiska konkrétneho umiestnenia fotovoltaickej elektrárne v rámci Slovenska môžeme konštatovať, že najviac slnečného žiarenia dopadá počas celého roka na juhu Slovenska, najmenej na Orave a Kysuciach. Rozdiel medzi najchladnejšími a najteplejšími regiónmi v dopadajúcom množstve slnečnej energie je iba približne 15%. Z tohto dôvodu má zmysel fotovoltaická elektráreň aj v chladnejších oblastiach Slovenska.

Pre jednoduchý prepočet môžeme uvažovať, že v podmienkach SR sa dá vyrobiť na 1kWp inštalovaného výkonu 1000kWh za rok. Otázne je samozrejme, či danú energiu dokážeme priebežne využiť, prípadne koľko z nej odložiť do batérie na neskoršie využitie.

Ideálna orientácia a sklon

Ideálna orientácia panelov je presne na juh pod sklonom 30-40°, pričom by nemali byť tienené žiadnymi predmetmi počas celého dňa. Je dobré vedieť, že aj keď panely nemôžu mať ideálnu orientáciu priamo na juh, ale sú umiestnené priamo na východ alebo západ, ich účinnosť je nižšia len približne o 14%. To isté platí aj pri rozdieloch v sklone, pokiaľ máme o 15 stupňov menší sklon ako 30°, alebo väčší ako 40°, výkon panelov býva menší len o pár percent (okolo 5-6%). Väčší rozdiel urobí to, či ich máme mierne zašpinené alebo úplne čisté.

Počasie a výkon fotovoltaiky

Pri oblačnosti klesá výnos približne na 50% a pri husto zatihnutej oblohe až na 10% maximálnych hodnôt. V zimných mesiacoch sa vyrobí zhruba len 20% elektriny v porovnaní s letnými mesiacmi. Pokiaľ na panely nasneží súvislá pár centimetrová vrstva snehu, ich výkon sa znižuje bežne na 5-10%. Sneh sa obvykle na klzkom povrchu panelov dlho neudrží, takže pokiaľ nie sú panely umiestnené v oblasti s veľkými snehovými zrážkami, toto by nemalo predstavovať problém.

Návratnosť investície

Pokiaľ hľadíme na otázku návratnosti čisto cez peniaze, potom skôr nie. Uvedieme si zopár problémov, pre ktoré je návratnosť pomerne dlhá.

Problémy fotovoltaiky, predlžujúce jej návratnosť:

• Keďže fotovoltaická elektráreň vyrába elektrickú energiu, ale jej spotreba je nerovnomerná, je potrebné riešiť jej uskladnenie alebo predaj.
• V prípade, že nemáme batériu, tak spotreba elektriny nie je synchronizovaná s výrobou elektriny.
• Priemerná návratnosť investície do fotovoltaiky sa pohybuje v rozmedzí 6 až 12 rokov, v závislosti od veľkosti systému, spotreby elektriny, cien elektriny a možností dotácií.
