Vykurovanie a klimatizácia pre športové objekty: Komplexné riešenia

V súčasnosti, s rastúcim dôrazom na efektívnosť a pohodlie v športových objektoch, je otázka vykurovania a klimatizácie stále dôležitejšia. Cieľom tohto článku je preskúmať rôzne prístupy k vykurovaniu a klimatizácii, pričom sa zameriame na maximálny komfort pre užívateľov a efektivitu systémov.

Úvod do problematiky vykurovania a klimatizácie v športových objektoch

Športové objekty, ako sú haly, štadióny a bazény, vyžadujú špecifické prístupy k vykurovaniu a klimatizácii. Tieto systémy musia zabezpečiť príjemné podmienky pre športovcov, divákov a zamestnancov, pričom zohľadňujú aj energetickú efektívnosť a náklady na prevádzku.

Rôzne typy systémov pre vykurovanie a klimatizáciu

Vykurovacie systémy

Pri výbere vykurovacieho systému je dôležité zvážiť rôzne faktory, ako sú typ budovy, jej umiestnenie a požiadavky na teplo. Existujú rôzne typy vykurovacích systémov, ktoré môžu byť aplikované v športových objektoch:

• Ústredné vykurovanie: Tento systém využíva kotly na ohrev vody, ktorá sa následne distribuuje do radiátorov.
• Podlahové vykurovanie: Je efektívny spôsob, ako zabezpečiť rovnomerné rozdelenie tepla v miestnosti.
• Infrapanelové alebo sálavé vykurovanie: Tento systém využíva infračervené žiarenie, ktoré priamo ohrieva objekty a osoby v miestnosti. Energia sálania sa šíri všetkými smermi a je cielene smerovaná do vykurovanej zóny, nie do objemu vzduchu pod stropom. Vďaka tomu je vykurovanie hál energeticky efektívnejšie a rovnomernejšie.
• Teplovzdušné vykurovanie: Tento systém ohrieva vzduch, ktorý následne stúpa pod strop a vytvára teplotné vrstvenie.

Klimatizačné systémy

Klimatizačné systémy sú nevyhnutné pre udržanie komfortnej teploty a vlhkosti v športových objektoch. Medzi najbežnejšie systémy patria:

• Split systémy: Tieto systémy pozostávajú z vonkajšej a vnútornej jednotky, pričom sú efektívne a tiché.
• Centrálne klimatizácie: Tieto systémy využívajú ventilátory a rozvodné kanály na distribúciu chladeného vzduchu.
• Chladenie pomocou vody (Chillery): Tento spôsob využíva vodu na chladenie vzduchu a je efektívny pre väčšie objekty. Používa sa len malé množstvo chladiva, ktoré zostáva mimo budovy, čo je prospešné pre životné prostredie a náklady na údržbu.
• Adiabatické chladiče vzduchu: Tieto systémy sa stávajú populárnymi aj v športových zariadeniach a poskytujú efektívne chladenie.

Energetická efektívnosť pri vykurovaní a klimatizácii športových objektov

Jedným z najdôležitejších aspektov vykurovania a klimatizácie pre športové objekty je energetická efektívnosť. Investície do moderných technológií a systémov, ako sú tepelné čerpadlá a inteligentné termostaty, môžu výrazne znížiť náklady na energiu a zvýšiť úroveň komfortu.

Vysoko účinné vzduchové tepelné čerpadlá sú profesionálnym riešením na vykurovanie a chladenie veľkých budov, vrátane športových zariadení. Tiež kondenzačná technológia spoločnosti Schwank, ktorá je špeciálne vyvinutá na rekuperáciu tepla, prispieva k úsporám energie.

Komfort a pohoda pre športovcov a divákov

Maximálny komfort v športových objektoch sa dosahuje nielen prostredníctvom správnych teplotných podmienok, ale aj reguláciou vlhkosti a kvality vzduchu. Systémy by mali byť navrhnuté tak, aby minimalizovali prievany a zabezpečili optimálnu cirkuláciu vzduchu.

Aktívne stropy umožňujú rovnomerné vykurovanie aj chladenie bez prievanu a s vysokým tepelným komfortom. Vďaka cielenej distribúcii tepla pomocou sálavých systémov sa zabezpečuje rovnomerný tepelný komfort aj vo veľkých priestoroch.

Údržba a servis vykurovacích a klimatizačných systémov

Údržba a pravidelný servis vykurovacích a klimatizačných systémov sú kľúčové pre ich dlhodobú efektívnosť. Pre športové objekty je dôležité mať zavedený plán údržby, ktorý zabezpečí optimálnu prevádzku a predĺži životnosť zariadení.

Zabezpečujeme spoľahlivý online dohľad a monitoring technológií v reálnom čase. Sledujeme, analyzujeme a optimalizujeme prevádzku, čím zjednodušujeme údržbu a garantujeme rýchlu a kvalitnú realizáciu vďaka stabilnému a skúsenému tímu.

Prípadové štúdie a osvedčené postupy v oblasti vykurovania a klimatizácie športových objektov

Analýza úspešných projektov vykurovania a klimatizácie v športových objektoch poskytuje cenné poznatky a osvedčené postupy. Mnohé moderné športové haly a štadióny implementovali inovatívne riešenia, ktoré zvyšujú komfort a znižujú prevádzkové náklady.

Retail Park Podunajská Brána, Bratislava

Na projekte Retail Park Podunajská Brána bolo zabezpečené kompletné technologické riešenie vykurovania, chladenia a vetrania pre celý areál. Projekt bol časovo náročný, pretože všetky prevádzky sa pripravovali súbežne s rovnakým termínom odovzdania. Výsledkom je technicky prepracovaná a prevádzkovo spoľahlivá realizácia, ktorá spĺňa požiadavky moderných retailových prevádzok.

Obchodné centrum Fresh Átrium, Michalovce

V tomto centre bolo zabezpečené vykurovanie priestorov zázemia a temperovanie predajnej plochy. Na pokrytie tepelných strát a ohrev TV je navrhnutá kaskáda dvoch vzduchových tepelných čerpadiel Daikin Altherma 3 R -ERLA. Výkon je od zdroja vyvedený cez akumulačný zásobník o objeme 500 litrov. Ohrev TV je v nepriamo ohrievanom zásobníkovom o objeme 500 litrov.

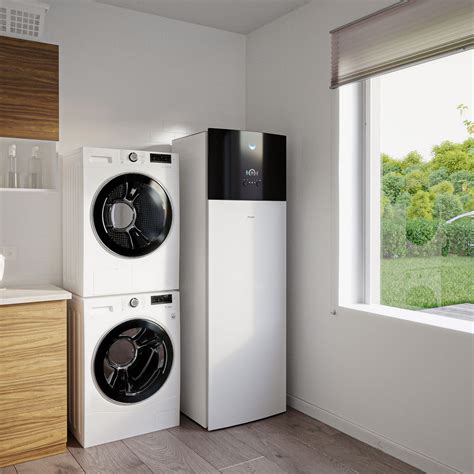

Systém pozostáva z 2 kusov tepelných čerpadiel Daikin Altherma 3 R - ERLA-DW17, zapojených v kaskáde. Tepelné čerpadlá využívajú ekologické chladivo R-32 s nižším potenciálom globálneho otepľovania (GWP) a vyššou účinnosťou. Každá jednotka má menovitý tepelný výkon 16 kW a spoľahlivo pracuje aj pri vonkajších teplotách do −25 °C. Kaskádové zapojenie je riadené prostredníctvom kaskádového regulátora. Pri nízkej teplote vykurovacej vody je výkon podporený integrovaným DBE ventilátorom.

Logistická hala Packeta, Nová Polhora

V Novej Polhore bol realizovaný komplexný systém klimatizácie a odvetrania pre novú skladovo-logistickú halu. V administratívnych priestoroch boli nainštalované klimatizácie DAIKIN. Mimoriadnu pozornosť venovali serverovni, kde je spoľahlivé chladenie kľúčové. Odvetranie sociálnych priestorov, šatní a WC zabezpečuje odvod vydýchaného vzduchu a vlhkosti.

Budova je rozdelená na viac prevádzkových zón, preto bol pre AB časť objektu navrhnutý samostatný systém chladenia a odvetrania. Tento prístup umožňuje prispôsobovať výkon konkrétnym požiadavkám, eliminuje zbytočné straty energie a zjednodušuje údržbu. Kombinácia klimatizácie a odvetrania prináša stabilnú teplotu, čerstvý vzduch a ochranu technológií.

Administratívna budova ŽSSR, Košice

Realizácia komplexného systému klimatizácie a vetrania v administratívnej budove zahŕňa rozsiahlu montáž VRV systémov Daikin. Systém bude ovládaný centrálnym riadiacim systémom Daikin Intelligent Touch Manager a vzdialeným dohľadom Daikin Edge Controller. Súčasťou projektu je aj inštalácia rekuperačnej jednotky pre efektívnu výmenu vzduchu a spätné získavanie tepla.

PWG Športové centrum, Prešov

Pre PWG Športové centrum bola realizovaná komplexná inštalácia vzduchotechnického systému, ktorý prináša zlepšenie kvality vzduchu, komfortu a energetickej efektívnosti pre návštevníkov a športovcov.

Obec Čermeľ

V obci Čermeľ bola realizovaná inštalácia tepelného čerpadla s výkonom 12,0 kW a podlahového kúrenia na ploche 150 m². Kúrenie je pripojené priamo na tepelné čerpadlo, čo zabezpečuje efektívny a energeticky úsporný vykurovací systém. Súčasťou inštalácie je aj inteligentný riadiaci systém s pohodlným ovládaním pomocou termostatov.

Školské stravovacie zariadenie, Rožňava

V tomto zariadení bola realizovaná efektívna ventilácia, klimatizácia a energetická úspora. Celkový chladiaci výkon dosiahol 108,9 kW, vykurovací výkon 112,0 kW a výkon vetrania 18 200 m³/h.

Miestnosť CT a operátora, Siemens Healthcare, Košice

Realizácia zahŕňala vetranie a klimatizáciu miestnosti CT a operátora s celkovým chladiacim výkonom 12,5 kW + 7,1 kW a vykurovacím výkonom 14,0 kW + 8,0 kW. Výkon vetrania bol 2 150 m³/h.

CITY GYM, Košice

Pre CITY GYM bola realizovaná inštalácia vzduchotechniky s cieľom zabezpečiť kvalitné vetranie, optimálnu teplotu a energetickú efektivitu. Inštalovaná bola rekuperačná jednotka s vysokou účinnosťou spätného získavania tepla až 92 %.

Školský internát Antona Garbana, Košice

Bola realizovaná kompletná výmena vzduchotechniky s cieľom zlepšiť vnútornú klímu a komfort. Chladiaci výkon dosiahol 22 kW, vykurovací výkon 27 kW.

Priemyselný závod Magna, Kechnec

V závode Magna bola realizovaná klimatizácia a elektroinštalácia. Cieľom bolo zabezpečiť spoľahlivý a energeticky úsporný systém chladenia, vykurovania a elektroinštalácie pre bezproblémovú prevádzku objektu.

Kongres Hotel Košice

V hoteli bola realizovaná kompletná realizácia vetrania a chladenia. Rozvody vetrania, chladenia a tepla (VZT) sú kľúčové pre zabezpečenie kvalitného a zdravého prostredia v interiéroch. Na začiatku každého projektu vykonávame detailnú analýzu priestorov a požiadaviek zákazníka.

Špecifické požiadavky na projektovanie športových hál

Požiadavky na projektovanie športových hál sú stanovené napríklad normou DIN 18032-1. Jednotlivé priestory viacúčelových zariadení bývajú často rozdeľované na menšie ihriská alebo plochy, ktorým je vhodné prispôsobiť samotné prúdenie a distribúciu vzduchu.

Nevyhnutný vzduchový výkon je závislý na spôsobe využitia haly, či už ide o čisto športové využitie, športové podujatia s divákmi, alebo viacúčelové využitie s veľkým počtom účastníkov organizovaných akcií. Na každého športovca je štandardne uvažované so 60 m³/h a na diváka s 20 m³/h vonkajšieho vzduchu.

Decentrálny systém vetrania pre športové haly

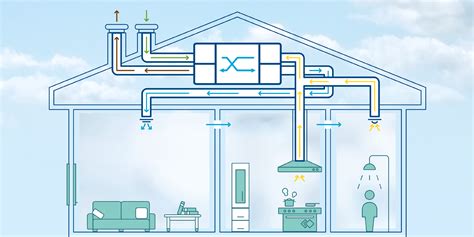

V prípadoch, kde konštrukcia haly znemožňuje inštaláciu centrálneho vzduchového potrubia, je efektívnym riešením decentrálny systém. Každé herné pole je potom ošetrené jednotkou so spätným získavaním tepla a adekvátnym prietokom vzduchu.

Športová hala na ilustračných obrázkoch (Goldbach, Thüringen) je typická dvojúčelová hala. Pre vetranie priestorov bol z tohto dôvodu zvolený decentrálny systém, pričom každé herné pole je ošetrené jednotkou so spätným získavaním tepla a prietokom vzduchu 5500 m3/h. O vykurovanie haly sa starajú tieto jednotky, vybavené automaticky prestaviteľnou vírivou výustkou Air-Injector. Výustka intenzívne a bez prievanu dodáva čerstvý vzduch do jednotlivých častí haly a zabezpečuje požadovanú teplotu.

Keďže sú na základe viacúčelového využitia haly kladené nároky aj na ich tichšiu prevádzku, sú VZT jednotky vybavené tlmičmi hluku privádzaného a odvádzaného vzduchu. Rozdielny stupeň obsadenosti haly potom v konkrétnych prípadoch pomáhajú riešiť ventilátory s frekvenčnými meničmi.

Zariadenie je ovládané a regulované špeciálne vyvinutým systémom merania a regulácie určeným pre decentrálne vzduchotechnické jednotky, umožňujúcim nezávislé druhy prevádzky podľa využitia jednotlivých častí haly. Dá sa tak napríklad zaistiť vetranie jednej časti a pritom v druhej iba temperovať na zníženú teplotu. Súčasťou systému ovládania je aj automatická regulácia nastavenia výustiek podľa diferencie teploty privádzaného vzduchu a interiérovej teploty.

Použitie decentrálnych jednotiek je vhodné práve v prípadoch športových a viacúčelových hál. Absenciou vzduchovodov, nízkou hmotnosťou a kompaktnosťou jednotiek prinášajú decentrálne VZT systémy zaťaženie konštrukcie o 70% nižšie oproti centrálnemu vzduchotechnickému zariadeniu, čo znamená okrem iného ľahšiu celkovú konštrukciu haly. Priaznivá hmotnosť a malé zaťaženie umožňujú jednoduché začlenenie do strechy aj v prípade rekonštrukcie existujúcich objektov. Eliminuje sa potreba hľadania priestorov pre technické miestnosti, resp. strojovne vzduchotechniky. Jednotky sa dodávajú kompletizované a elektricky pripravené pre jednoduchú inštaláciu. Tým sú náklady na konštrukciu a inštaláciu optimalizované.

Moderné technológie pre vykurovanie a chladenie hál

Spoločnosť Schwank je lídrom na svetovom trhu v segmente plynových infračervených ohrievačov a ponúka široké spektrum riešení pre vykurovanie, chladenie a vetranie distribučných centier a iných veľkých budov.

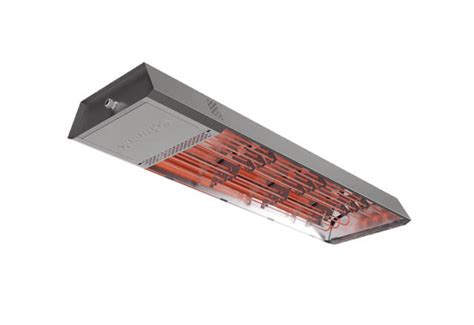

• Infražiariče (tmavé a svetlé): Tmavé žiariče sú medzi najúčinnejšími priemyselnými systémami vykurovania hál. Vynález svetlého žiariča Güntherom Schwankom v roku 1939 položil základy pre efektívne vykurovanie. Plynové infražiariče sa vyznačujú mimoriadne vysokou účinnosťou a nízkymi hodnotami emisií.
• Kondenzačné technológie: Špeciálne vyvinuté na rekuperáciu tepla v kombinácii so sálavými rúrkovými vykurovacími telesami.
• Teplovzdušné jednotky: Určené na vykurovanie, výmenu vzduchu a destratifikáciu v budovách.
• Vzduchové clony: Rozumný doplnok vykurovacích a chladiacich systémov pri často otváraných dverách.
• Chillery: Spĺňajú takmer všetky požiadavky na chladenie a vykurovanie v širokom rozsahu teplôt.
• Vzduchotechnické jednotky aeroSchwank: Obsahujú všetky komponenty potrebné na účinné chladenie, vykurovanie a vetranie s rekuperáciou tepla.
• HVLS ventilátory (High Volume, Low Speed): Veľké ventilátory, ktoré pohybujú obrovským objemom vzduchu pri veľmi nízkych otáčkach, čím vytvárajú príjemný, chladivý vánok s malými energetickými nákladmi.

Realizácie vykurovania športových hál

Športová hala v Plovdive, Bulharsko

Športové haly predstavujú unikátne výzvy pri vykurovaní - veľké otvorené priestory, vysoké stropy a neustála potreba zabezpečiť tepelný komfort. Pre takéto prostredie sú infražiariče ideálnou voľbou. V Plovdive bola zrealizovaná dodávka 6 kusov infražiaričov na propán ADRIAN-RAD AA501, každý so samostatným ovládaním, na vykurovanie hracej plochy a tribún v štyroch zónach.

Hlavnými benefitmi riešení pre športové haly pomocou infražiaričov ADRIAN-RAD sú:

• Rýchle nábehové časy: Teplo sa generuje okamžite po zapnutí, čo je ideálne pri nepravidelnom využívaní haly.
• Energetická efektívnosť: Infražiariče ohrievajú len využívaný priestor, nie celý objem haly.

Športové školy v Kazachstane

V rokoch 2020 až 2022 boli v spolupráci s firmou Market Solutions realizované projekty teplovzdušného vykurovania budov pre športové školy v mestách Taraz a Šymkent. Vykurovanie je riešené štandardnými ohrievačmi vzduchu ADRIAN-RAD MID s vonkajšou vertikálnou inštaláciou, výkonom od 60 do 200 kW a objemom vzduchu do 15 tisíc m³/h. Systém je jednoduchý, spoľahlivý a energeticky úsporný.

Vojenské športové centrum Dukla, Banská Bystrica

Vojenské športové centrum Dukla dlhé roky využíva na vykurovanie spotrebiče značky ADRIAN. Tmavé plynové infražiariče sa používajú aj v priestoroch 50 m strelnice, kde je sálavé vykurovanie ideálnym spôsobom na zabezpečenie tepelného komfortu bez vzniku prievanu.

Chladenie a vetranie športovísk

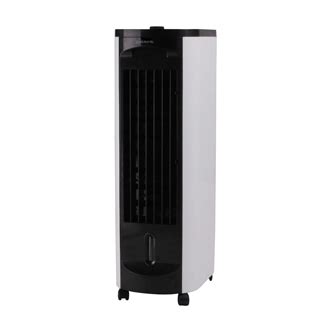

Adiabatické chladiče vzduchu sa stávajú populárnymi aj v športových zariadeniach. Mobilné chladiace jednotky sú tiež využívané na podujatiach rôzneho typu. Pre floorbalový turnaj bola zabezpečená tzv. chladná zóna pre hráčov na striedačke.
