Rosný bod v letectve a priemysle

Vzduch, ktorý nás obklopuje, vždy obsahuje vodu vo forme vodnej pary. Množstvo tejto vlhkosti závisí od teploty a objemu vzduchu. Vyššia teplota umožňuje vzduchu pojať viac vodnej pary. Atmosférický jav ako mlha, ktorý znižuje dohlednost, má veľmi negatívny dopad na bezpečnosť nielen pri jesennom lietaní. Aby lietanie zostalo krásne, je potrebné sa neustále vzdelávať a získané vedomosti si čas od času zopakovať. Preto sa v sérii článkov zameriame na atmosférické javy, ktoré znižujú dohlednost, a na dôležitosť rosného bodu v rôznych kontextoch.

Základná terminológia z fyziky

Aby sme sa dostali do rovnakej roviny, zopakujme si základnú terminológiu z fyziky:

• Kondenzácia: Proces, pri ktorom sa vodná para mení na vodné kvapôčky (zmena z plynného stavu do tekutého).
• Sublimácia: Skupenská premena, pri ktorej sa pevná látka mení na plyn bez toho, aby došlo k topeniu pevnej látky.
• Vypařovanie: Proces, počas ktorého sa tekutina mení na látku v plynnom stave.
• Absolútna vlhkosť: Hmotnosť vodnej pary skutočne obsiahnutej v objemovej jednotke vzduchu pri danej teplote. Vyjadruje sa v g/m³.
• Maximálna vlhkosť vzduchu: Maximálne množstvo vodnej pary, ktoré môže vzduch pojať, aby sa dostal do stavu nasýtenia. Pri vyšších teplotách dokáže pojať viac vody než pri nižších. Vyjadruje sa v g/m³.
• Relatívna vlhkosť: Udáva aktuálnu vlhkosť ovzdušia v percentách. Ide o pomer medzi absolútnou vlhkosťou a maximálnou vlhkosťou vzduchu pri danej teplote.
• Rosný bod: Teplota, na ktorú musí byť daná hmota vlhkého vzduchu za konštantného barometrického tlaku ochladená, aby došlo ku kondenzácii vodných pár. Inými slovami, udáva teplotu, pri ktorej je dosiahnutá maximálna možná vlhkosť vzduchu.

Definícia a vznik mlhy podľa predpisov

Podľa leteckého predpisu L-3 Meteorológia je mlha definovaná ako oblak, ktorý leží bezprostredne nad zemou a výrazne obmedzuje viditeľnosť na vzdialenosť nižšiu ako 1 km. Vznik takého oblaku je spojený s viacerými faktormi.

V letectve sa rozlišuje viacero druhov dohľadnosti, ako je meteorologická, letová, šikmá, prevládajúca, technická, vertikálna a dráhová dohlednost.

Samotná mlha je tvorená malými kvapôčkami vody, ktorých vysoká koncentrácia spôsobuje zníženie dohlednosti. Existujú však aj iné atmosférické javy, ktoré znižujú dohlednost a nevznikajú na báze vody, ale napríklad prachovými či inými pevnými časticami. Predpis L-3 preto rozlišuje atmosférické javy znižujúce dohlednost na litometeory a hydrometeory.

Litometeory a hydrometeory

• Litometeory: Javy znižujúce dohlednost, kde je zníženie spôsobené prítomnosťou pevných častíc, nie vodných, v atmosfére. Tieto javy sú hlásené, len keď je dohlednost 5 000 m alebo menej, s výnimkou nízko víreného piesku („DRSA“) a vulkanického popola („VA“). V niektorých kontextoch sa pre tento termín používa zjednodušené označenie haze (zákal).
• Hydrometeory: Javy znižujúce dohlednost, ktoré sú spôsobené prevažne produktmi kondenzácie alebo sublimácie vodnej pary v atmosfére. Medzi hydrometeory patria dva hlavné javy rozlišované podľa pozorovaného zníženia dohlednosti:
  • Mlha (Fog) - FG
  • Sutieň (Mist) - BR

Mlha, alebo „nízko letiaci mrak“, je tvorená mikroskopickými vodnými kvapôčkami (< 0,5 mm), ktoré zotrvávajú v nasýtenej hmote vzduchu (relatívna vlhkosť okolo 100 %). Ak teplota klesne pod 0 °C, kvapky mlhy sa stávajú podchladenými a postupne v mlhe začínajú vznikať ľadové kryštáliky. Napriek tomu za týchto teplôt nedochádza ku vzniku väčšieho množstva ľadových kryštálikov.

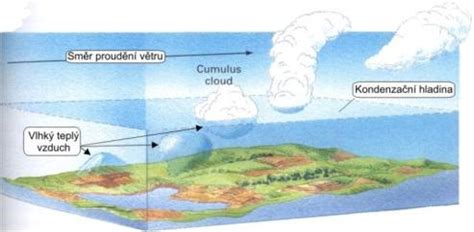

Procesy vzniku mlhy

Základným predpokladom pre tvorbu mlhy je dosiahnutie stavu nasýtenia alebo dokonca presýtenia vzduchu vodnou parou za prítomnosti kondenzačných jadier. Tieto kondenzačné jadrá (aerosólové častice) nie sú ku kondenzácii nevyhnutné, ale bez ich prítomnosti by voda kondenzovala až pri relatívnej vlhkosti okolo 100 %. Z toho dôvodu vznikajú mlhy v znečistenom prostredí skôr.

K nasýteniu vzduchu a vzniku mlhy respektíve oblaku vedú štyri hlavné procesy:

1. Ochladenie vzduchu na teplotu rosného bodu

   Pri ochladzovaní vzduchovej hmoty zemským povrchom dochádza k znižovaniu maximálneho množstva vlhkosti, ktoré môže byť vo vzduchu obsiahnuté. Napriek konštantnej absolútnej vlhkosti sa zvyšuje relatívna vlhkosť vzduchu a približujeme sa stavu nasýtenia, teda rosnému bodu. V reálnych situáciách dochádza ku kondenzácii vodnej pary a tvorbe mlhy už pri teplote vyššej než rosný bod o približne 2,5 °C. Mlhy typické pre tento proces sú radiačné, advekčné alebo ich kombinácia.

2. Dodanie vlhkosti do chladnejšieho prostredia

   Tento proces vychádza z rovnakého princípu - namiesto znižovania maximálneho množstva vlhkosti vo vzduchu sa zvyšuje absolútna vlhkosť vzduchu dodaním vodnej pary. Tá sa do vzduchovej hmoty dostáva vypařovaním z vodných plôch. Potenciál vzniku mlhy je tým väčší, čím je vzduch nad vodou suchší (chladnejší), pretože vtedy je sytostný doplnok a tým aj potenciálny výpar väčší.

3. Premiešavanie vzduchových más

   Predposledným prípadom vzniku mlhy je premiešanie dvoch vzduchových más. K tomu dochádza iba za predpokladu, že obe vzduchové masy boli už pred premiešaním takmer nasýtené vodnou parou a že ich teplota je rozdielna. V prízemnej vrstve ovzdušia však k tomuto premiešavaniu prakticky nedochádza.

4. Pokles tlaku v danom mieste

   Najmenej častým procesom vzniku mlhy, ktorý sa vyskytuje v tlakových nížach pri výrazných poklesoch tlaku vzduchu. Pri znižovaní tlaku dochádza k rozpínaniu plynu, k čomu je potrebná práca. Tá je získaná na úkor vnútornej energie vzduchu, teda znížením teploty. Snížením teploty sa dostávame k prvému procesu - ochladeniu. Výsledkom môže byť okrem vzniku mlhy aj vznik kondenzačného „chobotu“, tornáda alebo veľkej tromby.

V reálnom svete k učebnicovému vzniku mlhy dochádza len zriedka a skôr sa stretávame s kombináciou viacerých procesov.

Rosný bod v kontexte stlačeného vzduchu

Stlačený vzduch, hoci sa v mnohých priemyselných aplikáciách bežne používa, často skrýva problém kvality, ktorý si zaslúži pozornosť - vlhkosť. Pochopenie a kontrola rosného bodu stlačeného vzduchu je kľúčové pre zabezpečenie optimálneho výkonu, spoľahlivosti a dlhovekosti systémov.

Čo je rosný bod a ako súvisí so stlačeným vzduchom?

Proces stláčania vzduchu kompresorom mení jeho vlastnosti. Keď sa objem vzduchu zmenšuje, voda, ktorá nie je stlačiteľná, prechádza do tekutého stavu, teda kondenzuje. Tento proces môžeme prirovnať k stláčaniu mokrej špongie. Podobne aj pri stlačenom vzduchu, ak do tlakového systému vstupuje vzduch s vysokým obsahom vlhkosti, dochádza k jeho kondenzácii. Na zníženie teploty stlačeného vzduchu a tým aj na podporu kondenzácie sa na výstup kompresora často pridáva chladič.

Rosný bod, známy aj ako bod nasýtenia, je teplota, pri ktorej vodná para vo vzduchu pri danom tlaku začína kondenzovať do tekutej formy. Pri tejto teplote je vzduch 100% nasýtený vlhkosťou a už nedokáže pojať viac vodnej pary.

Tlakový rosný bod (PDP) je špecifická teplota, pri ktorej dochádza ku kondenzácii vodnej pary v stlačenom vzduchu. Tento parameter je priamo spojený s kvalitou stlačeného vzduchu. Čím nižšia je hodnota PDP, tým menej vody sa nachádza v stlačenom vzduchu.

Prečo je kontrola rosného bodu dôležitá v priemysle?

Nadmerná vlhkosť v stlačenom vzduchu môže spôsobiť celý rad problémov:

• Ochrana zariadení a procesov: Vlhkosť vedie ku korózii, hrdzi a poškodeniu pneumatických komponentov, potrubí a citlivých zariadení. V procesoch, ako je výroba potravín, nápojov, farmaceutík či elektroniky, môže vlhkosť spôsobiť kontamináciu a znehodnotenie produktov.
• Zabezpečenie kvality konečných produktov: V odvetviach, kde je kvalita kľúčová, môže vlhkosť v stlačenom vzduchu viesť k poškodeniu, rastu baktérií a iným problémom s kvalitou finálnych výrobkov.
• Energetická účinnosť: Nadmerná vlhkosť znižuje energetickú účinnosť systému. Kompresory musia pracovať tvrdšie, aby udržali požadovaný tlak, čo vedie k vyššej spotrebe energie a vyšším prevádzkovým nákladom.
• Splnenie priemyselných noriem a predpisov: Mnohé priemyselné odvetvia sa riadia prísnymi normami, ako je napríklad norma ISO 8573, ktorá definuje triedy čistoty stlačeného vzduchu na základe obsahu kontaminantov vrátane vlhkosti. Nesplnenie týchto noriem môže viesť k pokutám a právnym problémom.

Metódy merania a riadenia rosného bodu

Na meranie rosného bodu stlačeného vzduchu existuje niekoľko metód, pričom výber závisí od požadovanej presnosti, aplikácie a rozpočtu:

• Elektronické senzory: Najpopulárnejšia a cenovo najefektívnejšia metóda. Využívajú snímací prvok na detekciu vlhkosti a jej premenu na elektrický signál, ktorý sa zobrazí ako hodnota rosného bodu.
• Chladené zrkadlové zariadenia: Poskytujú najvyššiu presnosť. Zrkadlo sa ochladí na teplotu pod očakávaný rosný bod, čím dôjde ku kondenzácii vlhkosti na jeho povrchu. Teplota zrkadla v momente zahmlenia je presným údajom o rosnom bode.
• Chemické sušidlá (indikátory vlhkosti): Cenovo dostupné nástroje, ktoré menia farbu v závislosti od úrovne vlhkosti. Zmena farby sa porovnáva s tabuľkou na určenie rosného bodu.
• Kapacitné snímače: Merajú dielektrickú konštantu stlačeného vzduchu, ktorá sa mení s obsahom vlhkosti.

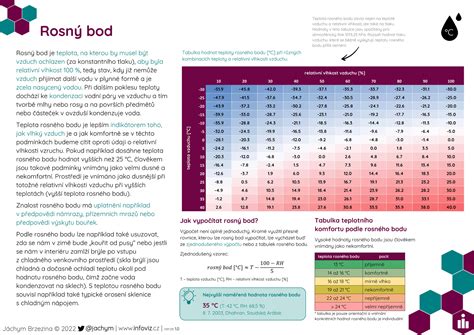

Je dôležité rozlišovať medzi teplotou atmosférického rosného bodu (°C td) a teplotou tlakového rosného bodu (°C tpd). Norma ISO 8573-1 pre vyjadrenie kvality sušenia stlačeného vzduchu používa výlučne označenie teplota tlakového rosného bodu (°C tpd). Používanie teploty atmosférického rosného bodu môže byť zavádzajúce, pretože pri rovnakom atmosférickom rosném bode môže v stlačenom vzduchu pri vyššom tlaku dôjsť ku kondenzácii.

Príklad: Chladič tlakového vzduchu s tlakovým rosným bodom 5 °C tpd zodpovedá atmosférickému rosnemu bodu -23 °C td. Pri poklese teploty pod 5 °C však v stlačenom vzduchu nastáva kondenzácia.

Pri výbere meracích prístrojov je vhodné voliť tie, ktoré sú schopné priamo merať vo vzduchu pod tlakom a zobrazujú teplotu tlakového rosného bodu, namiesto prístrojov zobrazujúcich atmosférický rosný bod s príliš širokým meracím rozsahom.

Princípy sušenia stlačeného vzduchu

Na odstránenie vlhkosti zo stlačeného vzduchu sa najčastejšie používajú dva typy sušičiek:

• Chladiace sušičky: Znižujú teplotu stlačeného vzduchu na približne +3 až +5 °C tpd, čím spôsobujú kondenzáciu vodnej pary. Dosahujú triedu čistoty vzduchu 4.
• Adsorpčné sušičky: Znižujú rosný bod na oveľa nižšie hodnoty, bežne až na -40 °C, čím zabezpečujú veľmi suchý vzduch.

Okrem sušičiek môže byť prvým krokom pri odstraňovaní vlhkosti využitie vzdušníka (nádrže kompresora), ktorý je chladnejší ako prichádzajúci vzduch a podporuje kondenzáciu. Je však dôležité pravidelne vypúšťať nazbieranú vlhkosť z nádrže.

Príklady množstva kondenzátu

Množstvo vody, ktoré sa môže skondenzovať v systéme stlačeného vzduchu, je často prekvapujúco vysoké:

• Kompresor s výkonom 55 kW pracujúci pri teplote 24 °C a 75 % relatívnej vlhkosti môže vyprodukovať až 280 litrov vody za deň.
• Kompresor s výkonom 100 kW nasávajúci vzduch pri 20 °C a 60 % relatívnej vlhkosti uvoľní za 8 hodín približne 85 litrov vody.
• Jeden kompresor s výkonom 5 m³/min (pri 20 °C, 1 bar, 70 % vlhkosti) vytvorí počas 50 týždňov prevádzky (24 hodín denne) zo stlačeného vzduchu viac ako 21 600 litrov vody.

Rosný bod a stropné chladenie

Prirodzený, zdravý, ekonomický a progresívny spôsob chladenia interiérov - stropné chladenie - aktívne pracuje s fyzikálnou veličinou nazvanou rosný bod. Hodnota rosného bodu v miestnosti má na správne fungovanie stropného chladenia zásadný vplyv. Dnešné správne vyregulované a nastavené stropné chladenie nemá dôvod bojovať s orosením chladeného stropu, pretože systém aktívne pracuje s hodnotami rosného bodu v chladenej miestnosti.

Stropné chladenie je v podstate podlahovka, ale naopak. Namiesto kúrenia chladí a nie je inštalované v podlahe, ale v alebo na strope. Ten je vodou v chladiacom rošte chladený na maximálne 20 °C a od neho je sálavým spôsobom chladený interiér. Aby sa fyzikálne princípy stropného chladenia nebili s fyzikálnymi podmienkami interiéru, treba sledovať rosný bod. Je to teplota, pri ktorej sa vzduch v dôsledku ochladzovania nasýti vodnou parou bez toho, aby mu bola dodaná zvonku. Pri poklese teploty pod teplotu rosného bodu vodná para vo vzduchu kondenzuje.

Vzťah teploty interiéru, vlhkosti vzduchu a teploty rosného bodu je pomerne komplikovaný. Z fyzikálnych princípov fungovania stropného chladenia jednoznačne vyplýva, že hodnota rosného bodu v miestnosti je kľúčová. Ak je povrchová teplota chladiaceho stropu nižšia ako teplota rosného bodu v jeho blízkosti, dochádza ku kondenzácii. Tá je pri chladení miestnosti nežiaduca, pretože by okrem negatívneho pôsobenia na povrchovú vrstvu stropu dokázala aj znížiť efektivitu chladenia.

Kondenzáciu dokážeme eliminovať pomocou priestorových termostatov, ideálne umiestnených v každej miestnosti chladenej stropným chladením. Ak treba, termostatom môžu pomáhať aj externé snímače rosného bodu. Systémy regulácie plošného chladenia a vykurovania, ako napríklad NEA, majú schopnosť samočinnej optimalizácie, pričom priestorové termostaty nepretržite zlepšujú svoje kontrolné parametre. Dnešné pokročilé systémy regulácie dokonca umožňujú inštalovať stropné chladenie aj tam, kde to donedávna nebolo možné, samozrejme v kombinácii s vhodným systémom vetrania, pretože stropné chladenie samotné nedokáže aktívne meniť vlhkosť vzduchu v interiéri.

Vzťah rosného bodu a stropného chladenia je jednou z kľúčových otázok súvisiacich s plošným chladením interiérov. Rosný bod a stropné chladenie dokážu spolu fungovať bez toho, aby si navzájom spôsobovali vážnejšie problémy alebo ujmy.
