Vyhradené technické zariadenia – kotol

Interný firemný predpis je spracovaný v súlade s ustanoveniami § 6 ods. 1 písm. n) zákona č. 124/2006 Z. z. o bezpečnosti a ochrane zdravia pri práci v znení neskorších predpisov a § 8 písm. b) vyhlášky MPSVaR č. 508/2009 Z. z. Zamestnávateľ XY, a. s., Spišská Nová Nová Ves, sa zaoberá stolárskou výrobou.

Prevádzkové kotolne a ich vybavenie

Administratívna budova je vykurovaná plynovou kotolňou s dvoma kotlami, kde prívod plynu je regulovaný v regulačnej stanici plynu s plynomerom. Regulačná stanica plynu je samostatná miestnosť vedľa kotolne s elektrickým osvetlením.

Výrobná budova je vykurovaná kotolňou s kotlami na pevné palivo s výkonom 112 kW a 60 kW. Na vykurovanie administratívnej budovy slúži plynový kotol s výkonom 33 kW.

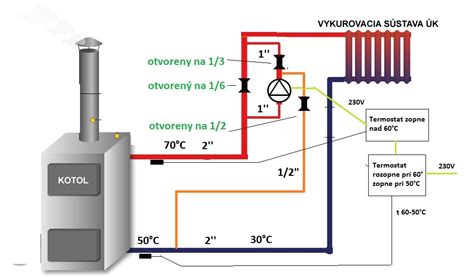

Vykurovací systém plynovej kotolne a kotolne na pevné palivo je uzavretý a tlak vo vykurovacom systéme je zabezpečený tlakovými nádobami - expanzomatmi.

Elektrická inštalácia a iné technické zariadenia

Administratívna a prevádzková budova majú elektrickú inštaláciu a bleskozvod. Celý areál zamestnávateľa je osvetlený vonkajším osvetlením.

Viacúčelové drevoobrábacie elektrické stroje sú pripojené k rozvodu elektrického prúdu pevným prívodom.

Vstup do prevádzkovej budovy pre motorové vozidlá je cez jednu elektrickú zdvíhaciu bránu výšky zdvihu 3,0 m.

V prevádzkovej budove sa používa ručný kozový kladkostroj s nosnosťou 1 500 kg a nákladný výťah so zakázanou prepravou osôb.

Legislatívny rámec a klasifikácia vyhradených technických zariadení (VTZ)

Zamestnávateľ zabezpečil vykonanie odborných prehliadok a skúšok a úradných skúšok v zmysle vyhlášky MPSVaR SR č. 508/2009 Z. z.

Rozlišujeme tlakové zariadenia skupiny A, B a C. Ich presná klasifikácia je uvedená v prílohe č. 1 Vyhlášky č. 508/2009 Z. z.

Tlakové zariadenia skupiny A

• Parné kotly s menovitým množstvom vyrábanej pary nad 115 t/h (I.)
• Parné kotly s menovitým množstvom vyrábanej pary nad 50 t/h do 115 t/h vrátane a kvapalinové (horúcovodné) kotly s tepelným výkonom nad 35 MW (II.)
• Parné kotly s menovitým množstvom vyrábanej pary nad 8 t/h do 50 t/h vrátane a kvapalinové (horúcovodné) kotly s tepelným výkonom nad 5,8 MW do 35 MW vrátane (III.)
• Parné kotly s menovitým množstvom vyrábanej pary do 8 t/h vrátane a kvapalinové (horúcovodné) kotly s tepelným výkonom do 5,8 MW vrátane (IV.)
• Vykurované alebo inak vyhrievané zariadenie s rizikom prehriatia určené na výrobu pary s menovitým tlakom do 0,05 MPa vrátane alebo na ohrev kvapaliny pri teplote nižšej, ako je bod varu, s menovitým tepelným výkonom nad 100 kW (V.)

Tlakové zariadenia skupiny B

• Fľaše s objemom väčším ako 0,5 litra, valcovitého alebo guľovitého tvaru, vybavené na jednom alebo oboch koncoch hrdlom, vrátane fliaš obsahujúcich oxid uhličitý rozpustený v nápojoch (I.)
• Sudy - zvarované tlakové nádoby valcovitého tvaru s objemom väčším ako 100 l, vybavené obručami (I.)

Kotol je definovaný ako vykurované alebo inak vyhrievané technické zariadenie s rizikom prehriatia, určené na výrobu pary alebo na ohrev kvapalín, ktorého teplota je vyššia ako bod varu pri tlaku 0,05 MPa. Na základe výkonu sa v zmysle I. časti prílohy č. 1 vyhlášky Ministerstva práce, sociálnych vecí a rodiny SR č. 508/2009 Z. z. kotly I. až IV. triedy zaraďujú medzi vyhradené technické zariadenia (VTZ) tlakové skupiny A, kotly V. triedy a bezpečnostné príslušenstvo sa zaraďujú do skupiny B.

Zdvíhacie zariadenia

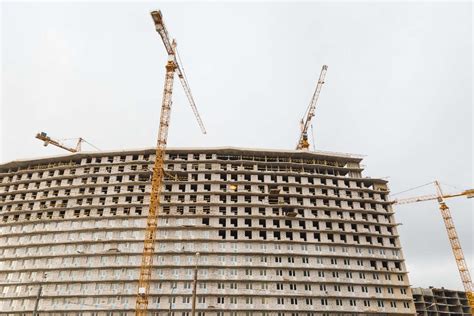

Najčastejšími zdvíhacími zariadeniami sú žeriavy, pohyblivé pracovné plošiny, výťahy, pohyblivé schody, lyžiarske vleky. Rovnako ako pri tlakových zariadeniach, aj tu rozlišujeme zdvíhacie zariadenia skupiny A, B a C. Klasifikácia je uvedená v prílohe č. 1 Vyhlášky č. 508/2009 Z. z.

Pri zdvíhacích zariadeniach je tiež požiadavka na zabezpečenie konštrukčnej dokumentácie (KD) a jej rozsah uvedený v prílohe č. 2 Vyhlášky č. 508/2009 Z. z.

Elektrické zariadenia

Vyhradené technické zariadenia elektrické sú technické zariadenia na výrobu alebo premenu elektrickej energie, elektrické siete a elektrické inštalácie. Ich konkrétne rozdelenie do skupín A, B a C je tiež v prílohe č. 1 Vyhlášky č. 508/2009 Z. z.

Pre každé VTZ elektrické určuje podmienky zaistenia BOZP technická dokumentácia, ktorú nájdete pod pojmom konštrukčná dokumentácia (KD) v prílohe č. 2 Vyhlášky č. 508/2009 Z. z.

Pri VTZ elektrických vzniká aj požiadavka na obsah sprievodnej dokumentácie zariadenia. Konkrétne požiadavky sú uvedené v prílohe č. 3 Vyhlášky č. 508/2009 Z. z. Vo všeobecnosti takáto sprievodná dokumentácia obsahuje informácie o spôsobe používania zariadenia, návod na obsluhu, opravu a údržbu, návod na montáž, požiadavky na odbornú spôsobilosť osôb obsluhujúcich zariadenia, certifikáty a podobne.

Plynové zariadenia

Plynové zariadenia sú zariadenia pracujúce s nebezpečnými plynmi (napríklad metán, vodík, dusík, oxid uhličitý, kyslík, čpavok). Medzi najbežnejšie patria zariadenia na výrobu plynov a úpravu jeho zloženia, zariadenia na skladovanie plynov a plnenie nádob na dopravu plynov, tlakové a kompresové stanice, rozvody plynu a iné.

Rozdelenie technických zariadení plynových do skupín A, B a C je rovnako ako pri ostatných v prílohe č. 1 Vyhlášky č. 508/2009 Z. z. Požiadavky na obsah konštrukčnej dokumentácie sú uvedené v prílohe č. 2 Vyhlášky č. 508/2009 Z. z. a požiadavky na obsah sprievodnej dokumentácie v prílohe č. 3 Vyhlášky č. 508/2009 Z. z.

Revízia plynového zariadenia

Veľké množstvo domácností disponuje plynovým kotlom alebo sporákom. V rámci zabránenia riziku výbuchu plynu a otravy oxidom uhoľnatým je dobré nechať si pravidelne kontrolovať plynové rozvody a plynové spotrebiče.

Revízia plynového zariadenia je kontrola plynovodu a plynových spotrebičov odborne spôsobilou osobou, teda revíznym technikom. Cieľom kontroly je zabezpečiť bezporuchovú a bezpečnú prevádzku plynových zariadení bez ohrozenia úniku plynu a následnej otravy oxidom uhličitým.

Vždy pred zapojením nového odberného miesta na plyn je potrebné vykonať revíziu a tlakovú skúšku plynovodu.

Počas revízie revízny technik kontroluje celé plynové zariadenie - plynovod a plynové spotrebiče. Kontroluje tlak plynu, tesnosť plynovodu, spoje, uchytenie plynovodu, označenia, pripojenie plynových spotrebičov, plynové meracie hodiny, odvod spalín od spotrebičov (pri komínoch).

Revízny technik by mal poskytnúť poradenstvo v oblasti plynárenstva, vykurovania a úspory energií a v závere vyhodnotiť situáciu a vypracovať revíznu správu. Po dohode s majiteľom môže revízny technik odstrániť prípadnú zistenú poruchu zariadenia, avšak cena za opravu je účtovaná samostatne.

Revízia plynových zariadení a spotrebičov sa v rodinných domoch a bytoch odporúča 1x ročne (nie je povinná, je to len odporúčanie). Zákon o tepelnej energetike určuje majiteľovi domu povinnosť len udržiavať plynové rozvody a zariadenia v dobrom technickom stave.

Historický kontext a normy

Počiatky inšpekcie práce a technickej inšpekcie s používaním kotlov priamo súvisia. Technické zariadenia tlakové patria k historicky prvým, ktorým bola zo strany štátneho dozoru osobitne venovaná zvýšená pozornosť. V čase priemyselnej revolúcie dochádzalo počas prevádzky parných strojov a kotlov k nehodám, v dôsledku čoho bola na našom území v druhej polovici 19. storočia zriadená živnostenská inšpekcia, ktorá dohliadala nad bezpečnosťou a pracovnými podmienkami v továrňach a manufaktúrach. Už v roku 1871 boli na území Rakúsko-Uhorska zavedené povinné periodické skúšky parných kotlov.

Na výrobu, montáž, prevádzku a obsluhu kotlov sa okrem právnych predpisov vzťahujú aj slovenské technické normy (STN), ktoré ustanovujú podrobnejšie požiadavky. Technické normy, ak upravujú otázky týkajúce sa ochrany života a zdravia, sa podľa § 39 ods. 1 zákona č. 311/2001 Z. z. Zákonníka práce považujú za tzv. ostatné predpisy na zaistenie bezpečnosti a ochrany zdravia pri práci (BOZP).

Medzi relevantné normy patria:

• STN EN 12 828+A1:2014 Vykurovacie systémy v budovách.
• STN 07 0008:2001 Parné a horúcovodné kotly.
• STN EN 764-7:2004 Tlakové zariadenia.
• Súbor noriem STN 13 4309-1 až 4 Priemyselné armatúry.

Odborné prehliadky a skúšky (OPaOS)

Vyhradené tlakové zariadenia (kotly, tlakové nádoby, kompresory, chladiace okruhy a pod.) patria medzi najrizikovejšie technické celky v prevádzkach. Ich bezpečná prevádzka stojí na správnom návrhu, pravidelnej údržbe a najmä na odborných prehliadkach a skúškach (OPaOS) podľa vyhlášky č. 508/2009 Z. z. Správne nastavené intervaly a kvalitne vykonané revízie znižujú technické aj právne riziká.

Vyhradené tlakové zariadenia sú technické zariadenia, ktoré počas prevádzky pracujú pri pretlaku alebo podtlaku a pri poruche môžu ohroziť život, zdravie alebo majetok. Rizikovosť zariadenia závisí od pracovného média, tlaku, teploty, objemu/kapacity, prípadne od kategórie podľa osobitných predpisov (napr. PED).

Typy revízií (OPaOS) podľa vyhlášky 508/2009 Z. z.

• Východisková odborná prehliadka a odborná skúška (VOPaOS): Pri uvedení do prevádzky, po zásadnej oprave/prestavbe alebo zmene miesta.
• Periodická odborná prehliadka a odborná skúška (POPaOS): V stanovených intervaloch podľa vyhlášky/prílohy a pokynov výrobcu.

Podľa vyhlášky a technickej praxe sa VTZ tlakové členia najmä na: kotly, tlakové nádoby stabilné/pohyblivé, kompresorové stanice a potrubia, chladiace okruhy, vrátane bezpečnostného príslušenstva.

Úradná skúška je oficiálne overenie bezpečnosti vyhradeného technického zariadenia vykonávané pred uvedením do prevádzky (a pri určených situáciách aj opakovane) autorizovanou organizáciou. Je povinná pri tlakových zariadeniach skupiny A (rovnako aj pri EZ, PZ, ZZ skupiny A).
