Určite ste už niekedy sedeli pri počítači, ktorý pri náročnejšej úlohe začal vydávať zvuky pripomínajúce štartujúce lietadlo. Tento nepríjemný hluk ventilátorov, snažiacich sa zúfalo ochladiť prehrievajúci sa procesor alebo grafickú kartu, dokáže spoľahlivo zničiť akýkoľvek zážitok z hry alebo sústredenie pri práci. Vodné chladenie predstavuje sofistikovaný spôsob prenosu tepla, ktorý využíva fyzikálne vlastnosti kvapaliny na efektívnejšie odvádzanie tepelnej energie z kritických komponentov. Nejde len o módny výstrelok pre nadšencov, ale o technicky nadradené riešenie, ktoré ponúka úplne iný pohľad na termodynamiku vo vnútri počítačovej skrine.
Získate detailný prehľad o tom, čo všetko obnáša prechod na "vodu", od výberu správnych komponentov až po samotnú údržbu, ktorá je často strašiakom pre začiatočníkov. Dozviete sa, ako dosiahnuť takmer nehlučnú prevádzku aj pri maximálnej záťaži a ako predísť chybám, ktoré by mohli viesť k poškodeniu hardvéru.
Princípy fungovania vodného chladenia
Elektronické súčiastky generujú teplo ako vedľajší produkt svojej činnosti, čo je neodvratný dôsledok prechodu elektrického prúdu cez tranzistory. Keď sa toto teplo neodvádza dostatočne rýchlo, komponenty sa začnú "dusiť" a znižovať svoj výkon, aby sa ochránili pred zničením. Vzduch, ktorý sa bežne používa na chladenie, je v skutočnosti pomerne slabým vodičom tepla, čo znamená, že na ochladenie horúceho povrchu potrebujete jeho veľký objem a rýchly prietok. Kvapalina, a špeciálne voda, má však výrazne vyššiu múernú tepelnú kapacitu, čo jej umožňuje absorbovať a transportovať oveľa väčšie množstvo energie pri menšom objeme. Rozdiel v efektivite sa prejavuje najmä pri náhlych výkyvoch teplôt, kedy kvapalina funguje ako tepelný nárazník. Kým vzduchový chladič reaguje na zvýšenie záťaže okamžitým nárastom otáčok ventilátora, voda sa zohrieva pomalšie.
Kľúčové komponenty vodného chladiaceho okruhu
Každý vodný okruh, bez ohľadu na to, či ide o jednoduchý set alebo komplexný systém, sa skladá z niekoľkých kľúčových komponentov. Pochopenie ich funkcie je nevyhnutné pre správne navrhnutie a údržbu celého riešenia.
Vodné bloky (Water Blocks)
Tieto kovové súčiastky, zvyčajne vyrobené z medi alebo poniklovanej medi, dosadajú priamo na procesor (CPU) alebo grafickú kartu (GPU). Ich vnútorná štruktúra je tvorená jemnými mikro-lamelami, ktoré zväčšujú kontaktnú plochu s kvapalinou.
Čerpadlo (Pump)
Bez cirkulácie by sa voda v bloku rýchlo zohriala a prestala chladiť, preto je čerpadlo motorom celého systému. Najčastejšie sa stretávame s typmi D5 a DDC, ktoré sa líšia výkonom, hlučnosťou a rozmermi.
Radiátor (Radiator)
Zohriata kvapalina putuje do radiátora, čo je výmenník tepla tvorený sústavou plochých trubiek a hustého rebrovania. Ventilátory pripevnené na radiátore pretláčajú vzduch cez toto rebrovanie, čím ochladzujú kvapalinu pretekajúcu vnútri.
Expanzná nádoba (Reservoir)
Tento komponent slúži nielen ako zásobáreň kvapaliny, ale predovšetkým umožňuje jednoduché naplnenie okruhu a zachytávanie vzduchových bublín. Vzduch je v uzavretom okruhu nežiaduci, pretože znižuje efektivitu chladenia a zvyšuje hlučnosť čerpadla.
Typy vodného chladenia: AIO vs. Custom Loop
Rozhodovanie medzi týmito dvoma tábormi je často ovplyvnené rozpočtom, skúsenosťami a požiadavkami na vzhľad. Vzduchové chladenie je jednoduchšie, lacnejšie a prakticky bezúdržbové, no naráža na svoje fyzikálne limity pri extrémne výkonných procesoroch. Je dôležité poznamenať, že špičkový vzduchový chladič môže prekonať lacné vodné chladenie.
All-in-One (AIO) systémy
Pre bežného používateľa je vstupnou bránou takzvané AIO (All-in-One) riešenie. Tieto uzavreté systémy prichádzajú z výroby už naplnené, zmontované a pripravené na okamžitú inštaláciu. Používateľ sa nemusí starať o dolievanie kvapaliny, výber hadíc či tesnenie spojov. Nevýhodou AIO systémov je nemožnosť ich rozširovania alebo opravy v domácich podmienkach. Ak sa pokazí čerpadlo, zvyčajne je potrebné vymeniť celý chladič.

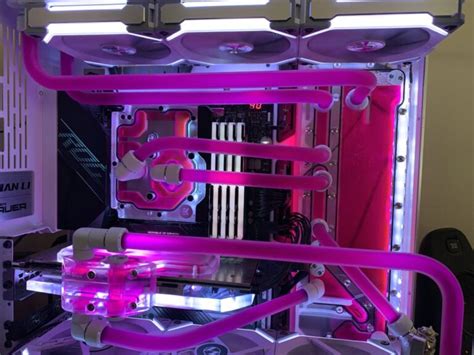

Custom Loop (Vlastné okruhy)
Tu sa dostávame do sféry skutočného entuziazmu, kde si používateľ vyberá každý jeden fitting, typ trubíc a farbu kvapaliny sám. Tento prístup umožňuje zapojiť do jedného okruhu procesor, grafickú kartu, a dokonca aj napájaciu kaskádu základnej dosky. Stavba takéhoto okruhu si vyžaduje plánovanie, trpezlivosť a istú dávku zručnosti.
Materiály a kompatibilita
Pri skladaní vlastného okruhu je kriticky dôležité dbať na výber materiálov, ktoré prichádzajú do styku s vodou. Najčastejšou chybou začiatočníkov je miešanie kovov, ktoré sa "nemajú radi". Tento jav sa nazýva galvanická korózia a dochádza pri ňom k prenosu iónov medzi kovmi s rôznym elektrickým potenciálom. Výsledkom je postupné rozožieranie komponentov, zanášanie mikro-lamel v blokoch a nakoniec zlyhanie celého chladenia. Druhým faktorom je samotná kvapalina, ktorá by mala obsahovať biocídy a inhibítory korózie. Používanie čistej vody z vodovodu je prísne zakázané kvôli minerálom a riasam.
V Európe existujú dve normy fitiniek (fitting), respektíve závitov. Väčšina kvalitných výrobcov používa 1/4" závity, pretože príliš neobmedzujú prietok vody v okruhu. Existujú tiež polovičné 1/8" závity, ktoré používajú skôr ázijskí výrobcovia ako Thermaltake alebo Zalman. Vhodné je použiť typ s prevlečnou maticou.
Výber hadíc je dôležitý krok. Hadice sa vyrábajú v rôznych veľkostiach, od 8/6mm cez 10/8mm, 11/8mm až napríklad po 19/13mm. Prvé číslo určuje vonkajší priemer hadice, druhé číslo určuje vnútorný priemer hadice. Najlacnejším variantom je použitie klasických PVC (polyvinylchlorid) hadíc. Ovšem daňou v tomto prípade za nízku cenu je tvrdosť a teda je celkom problém urobiť v PC skrini oblúky tak, ako je potreba. Oplatí sa teda investovať a kúpiť hadice lepšie (Tygon), ktoré sa krásne tvarujú a zalomia sa až v extrémnych prípadoch. Ich nevýhodou je obstarávacia cena a fakt, že časom stráca svoju priezračnosť a môžu aj šednúť. Najlepšími hadicami sú aktuálne modely výrobcu Primochill - Primochill Advanced hadice, prípadne kvalitné EPDM EK Water Blocks EK-Tube ZMT hadice.
Na trhu existuje mnoho čerpadiel od rôznych výrobcov, ktoré sa líšia výkonom aj cenou. Medzi užívateľmi sú najviac obľúbené čerpadlá Laing. Pumpy Laing sa môžu pochváliť svojimi malými rozmermi, prevádzkou na 12V, veľkou výtlačnou výškou, skvelým prietokom a veľkou tvrdosťou. Laing DDC pumpy odporúčame kombinovať s niektorým z alternatívnych TOPov - buď v plexi, alebo acetal verzii. S takýmto topom má potom pumpa lepšie prevádzkové vlastnosti a je tichšia. Laing D5 pumpy patria medzi najkvalitnejšie s extra nízkou možnosťou poruchy, skvelým výkonom a možnosťou plynulej regulácie. Pri kúpe Laing D5 je nutné zakúpiť TOP, bez ktorého pumpa nefunguje.
Expanzné nádoby sa predávajú v rôznych prevedeniach. Najčastejšie predávaným typom sú klasické valcové nádoby. Následne sú tiež populárne nádoby do 5,25" pozícií. Obľúbenou značkou expanzných nádob sú EK Water Blocks EK-RES vo veľkostiach 100, 150, 250 a 400 mm. Najmenší sa hodia skôr k okruhom so slabším čerpadlom. Pre silnejšie čerpadlá odporúčame nádobu s väčšou dĺžkou, s ktorou je zavodňovanie príjemnejšie. Veľkosť 250 je univerzálna a hodí sa pre všetky pumpy.
Pri pasívnych radiátoroch sa teplo odvádza samovoľným prúdením vzduchu. Tieto výmenníky tepla sú spravidla veľké, ťažké a nemožno s nimi dosiahnuť zázračných teplôt pri vysokovýkonných PC. Pokiaľ ale preferujete úplné ticho, je to dobrá voľba. U radiátorov aktívnych používame väčšinou ventilátory o rozmere 120x120 mm, alebo 140x140 mm. Na našom trhu sa môžeme stretnúť s radiátormi vyrobenými pre jeden až deväť ventilátorov, bežne sa používajú radiátory pre jeden až tri ventilátory. Lamely radiátorov sú vyrábané z ocele, hliníka alebo medi. Ideálnymi radiátormi sú dnes výrobky firmy Alphacool s názvami ST30, XT45 a UT60.
Súčasťou vodného okruhu je aj samotná kvapalina. Dnes je najlepšie používať už vopred namiešané náplne, ktoré obsahujú okrem špičkovo filtrovanej vody resp. destilovanej vody aj všetky potrebné inhibítory na ochranu vodného okruhu pred riasami a pod. Tieto náplne sa predávajú s obsahom 1L až 5L. Prevedenia kvapalín sú rôzne od bežných, transparentných a farebných variácií, sú v ponuke aj špeciálne nepriehľadné pastelové typy. Do niektorých typov predpripravených kvapalín je možné dolievať farebné zložky na dosiahnutie požadovanej farby.
Výhody vodného chladenia
Mnohí používatelia prechádzajú na vodné chladenie nie kvôli nižším teplotám, ale kvôli tichu. Keďže voda dokáže efektívne transportovať teplo na veľkú plochu radiátora, ventilátory môžu bežať na oveľa nižších otáčkach. Tento rozdiel je v praxi obrovský a mení charakter zvuku z nepríjemného hučania na jemný šum. Pri bežnej práci, ako je prehliadanie webu alebo písanie dokumentov, môžu byť ventilátory dokonca úplne vypnuté.
Pre hráčov a tvorcov obsahu, ktorí chcú zo svojho hardvéru vytlačiť maximum, je teplota hlavným limitujúcim faktorom. Moderné procesory a grafické karty využívajú algoritmy, ktoré automaticky zvyšujú frekvenciu (boost), ak sú teploty nízke. Pri manuálnom pretaktovaní (overclocking) poskytuje voda potrebnú stabilitu. Udržanie procesora pod 80 °C aj pri extrémnom napätí je so vzduchom často nemožné.
Hoci je moderné vodné chladenie veľmi bezpečné, strach z úniku kvapaliny do drahej elektroniky je prirodzený. Kvalitné komponenty a správna montáž však toto riziko minimalizujú na úroveň štatistickej chyby. Pred prvým spustením počítača sa vždy robí tzv. "leak test", kedy beží iba čerpadlo bez napájania ostatných komponentov. Ak sa objaví kvapka, hardvér je v bezpečí, pretože nie je pod prúdom.
Údržba vodného chladenia
Na rozdiel od vzduchového chladiča, ktorý stačí raz za rok prefúknuť stlačeným vzduchom, vodný okruh si vyžaduje starostlivosť. Kvapalina sa časom degraduje, stráca svoje antikorózne vlastnosti a môže sa zakaliť. Okrem výmeny kvapaliny je vhodné občas skontrolovať aj stav blokov. Pastelové a nepriehľadné kvapaliny majú tendenciu zanechávať usadeniny v jemných rebrách blokov, čo znižuje prietok a chladiaci výkon. Vodný okruh je potrebné zavodniť, odvzdušniť a čas od času dolievať kvapalinu (podľa typu okruhu cca raz za štvrť roka) a tiež najlepšie cca raz rok až dva vymeniť (opäť podľa typu okruhu a použitých komponentov a kvapaliny).
Náročnosť inštalácie a kompatibilita s PC skrinkami
Nie každá počítačová skriňa je vhodná pre vodné chladenie. Pri výbere treba pozerať na podporu radiátorov - či sa zmestí 360mm radiátor dopredu alebo hore, a či je dostatok miesta pre hrúbku radiátora spolu s ventilátormi. Dôležité je tiež prúdenie vzduchu v skrini. Radiátory síce chladia vodu, ale teplo odovzdávajú do okolia.

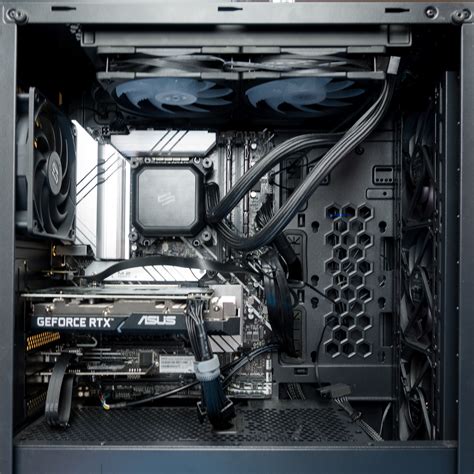

Vzduchové chladiče vyhrávajú v jednoduchosti inštalácie. Priskrutkujete, zapojíte a hotovo. Nevýhoda? Vzduchové chladenie zaberá viac miesta na základnej doske, čo môže spôsobiť problémy s presahovaním až k slotom RAM a usporiadaniu káblov. AIO má opačný problém. Aj napriek tomu, že AIO je celkovo väčšia ako vzduchové chladenie, tak na základnej doske zaberá miesto len vodný blok, ktorý je veľmi často malý a eliminuje sa tým problém, kedy vzduchového chladenia môže byť natoľko veľké, že zasahuje k RAM slotom. Musíte ale vyriešiť, kam dáte radiátor.
Estetika a vzhľad

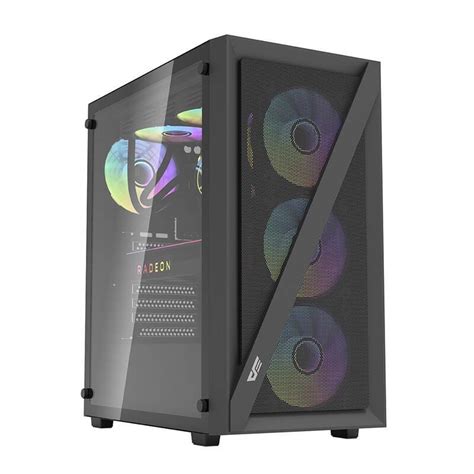

Vizuálna stránka vodného chladenia je nepopierateľná. Priehľadné trubice s farebnou kvapalinou, podsvietené bloky a expanzné nádoby vytvárajú z počítača stredobod pozornosti. Mäkké hadice sú praktickejšie na údržbu a montáž, no mnohí ich považujú za menej atraktívne. Výber medzi nimi je čisto vecou vkusu a trpezlivosti, keďže ohýbanie pevných trubíc vyžaduje cvik a nástroje.
Cena a návratnosť investície
Investícia do vodného chladenia je vysoká, často prevyšujúca cenu samotného procesora. Návratnosť tejto investície sa nedá merať peniazmi, ale komfortom, životnosťou komponentov a potenciálom pre vyšší výkon. Pre hráča, strihača videa alebo 3D grafika, ktorý trávi pri počítači hodiny v plnej záťaži, je však ticho a stabilita na nezaplatenie.
AiO chladiče vypĺňajú dieru na trhu čo do obstarávacej ceny medzi hi-endovými vzduchovými chladičmi a plnohodnotným vodným chladením. Základné vzduchové chladiče zoženiete už od pár stoviek. Výkonné kusy ako Noctua alebo Be Quiet stoja okolo 2-3 tisíc. AIO chladiče začínajú okolo 2000 korún a idú pokojne do 5-6 tisíc za prémiové kusy s RGB a displejom. Pokiaľ chcete naozaj poriadneho custom vodníka, pripravte si minimálne 15 tisíc.
Často kladené otázky
- Je vodné chladenie spoľahlivé? Áno, pri správnej inštalácii a použití kvalitných komponentov je riziko minimálne. Moderné systémy sú navrhnuté s viacnásobným tesnením.
- Potrebujem špeciálnu kvapalinu? Áno, kvapalina obsahuje inhibítory korózie a biocídy, ktoré sa časom spotrebúvajú.
- Môžem použiť zmes rôznych kovov v okruhu? Nie, nikdy. Toto spôsobí galvanickú koróziu, ktorá rýchlo zničí komponenty a zanesie okruh.
- Je AIO plne postačujúce? Pre 90 % používateľov je AIO plne postačujúce. Poskytuje lepší výkon ako vzduch a je jednoduché na inštaláciu.
- Čo sa stane, ak sa môj počítač s vodným chladením prehrieva? Počítač má tepelné poistky a pri prehriatí sa vypne, takže hardvér by nemal zhorieť.
- Čo ak sa pokazí pumpa v AIO systéme? V prípade AIO musíte reklamovať celý kus.
- Aký je optimálny pomer plochy radiátora k tepelnému výkonu? Všeobecné pravidlo hovorí, že na každých 100 W tepelného výkonu by ste mali mať aspoň 120 mm plochy radiátora. Pre tichý chod sa odporúča toto číslo zdvojnásobiť.
