Úvod do problematiky hlavy valcov
Hlava valcov je jednou z kľúčových konštrukčných a funkčných súčastí každého spaľovacieho motora. Nachádza sa v hornej časti bloku motora a jej hlavnou úlohou je utesnenie spaľovacích komôr, riadenie prúdenia vzduchu a paliva, odvádzanie tepla a umiestnenie dôležitých komponentov ventilového rozvodu. Správna funkcia hlavy valcov priamo ovplyvňuje celkovú účinnosť, výkon, emisie a dlhodobú spoľahlivosť motora.
Vetranie hlavy valcov je dôležitý, no často prehliadaný aspekt, ktorý môže výrazne ovplyvniť účinnosť, výkon a životnosť motora. Správne vetranie zabezpečuje optimálne množstvo vzduchu a paliva pre spaľovaciu komoru, čo vedie k efektívnejšiemu spaľovaniu, vyššiemu výkonu a nižším emisiám.

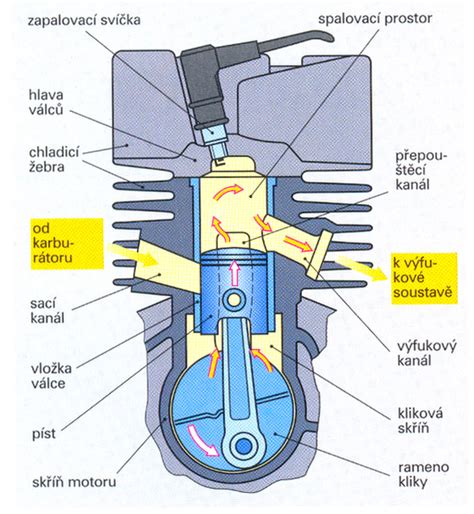

Funkcia a konštrukcia hlavy valcov
Základné funkcie hlavy valcov
Hlava valcov plní niekoľko zásadných funkcií:
- Utesnenie spaľovacej komory: Zabezpečuje, aby tlak vznikajúci pri spaľovaní zostal vo valci a neunikol von.
- Umiestnenie ventilov: Obsahuje nasávacie a výfukové ventily, ktoré riadia vstup zmesi paliva a vzduchu do valca a výstup výfukových plynov.
- Umiestnenie zapaľovacích/žeraviacich prvkov: V benzínových motoroch sú v hlave umiestnené zapaľovacie sviečky, v dieselových motoroch žhaviace sviečky alebo vstrekovacie trysky.
- Kanály pre prevádzkové kvapaliny: Obsahuje kanály pre nasávanie a výfuk, ako aj kanály pre chladiacu kvapalinu a olej.
- Odvod tepla: Pomáha odvádzať nadmerné teplo vznikajúce pri spaľovaní pomocou chladiacich kanálov.
Konštrukčné prvky a materiály
Hlava valcov je pripojená k bloku motora pomocou tesnenia hlavy valcov, ktoré zabraňuje miešaniu prevádzkových kvapalín (olej, chladiaca kvapalina). V minulosti sa hlavy valcov vyrábali prevažne z liatiny, zatiaľ čo moderné motory využívajú hliníkové zliatiny. Hliníkové hlavy ponúkajú výhodu nižšej hmotnosti a lepšej tepelnej vodivosti.
Hlava valcov je zložito skonštruovaný odliatok, ktorý spolupracuje s piestami, ventilmi, vačkovým hriadeľom a tesnením hlavy valcov na zabezpečenie štvortaktného spaľovacieho cyklu. Je pripevnená k bloku motora pomocou vysokopevnostných skrutiek alebo čapov, ktoré musia byť utiahnuté v špecifickom poradí a s presným krútiacim momentom.
Typy konštrukcií hláv valcov
Existujú rôzne konštrukčné typy hláv valcov, ktoré sa líšia v závislosti od konfigurácie motora a požiadaviek na výkon:- Hlava valcov s plochou hlavou: Ventily sú umiestnené v bloku motora. Táto konštrukcia je jednoduchá, ale menej efektívna a v moderných motoroch sa používa zriedka.
- Horný ventil (OHV - OverHead Valve): Ventily sú v hlave valcov, ale sú ovládané zdvíhacími tyčami a vačkovým hriadeľom v bloku motora. Táto konštrukcia je robustná a často sa vyskytuje v starších dieselových motoroch.
- Vačkový hriadeľ v hlave motora (OHC - OverHead Camshaft): Vačkový hriadeľ je umiestnený priamo v hlave valcov, čo znižuje hmotnosť ventilového rozvodu, zlepšuje presnosť časovania ventilov a umožňuje vyššie otáčky motora.
- Dvojitý horný vačkový hriadeľ (DOHC - Double OverHead Camshaft): Používa dva vačkové hriadele - jeden pre sacie ventily a jeden pre výfukové ventily. Táto konštrukcia umožňuje presné ovládanie ventilov a zlepšené prúdenie vzduchu, bežne sa používa vo vysokovýkonných a moderných motoroch.
Vetranie hlavy valcov a jeho význam
Princíp a funkcia vetrania
Vetranie hlavy valcov zahŕňa proces zabezpečujúci správne množstvo vzduchu a paliva do spaľovacej komory. Efektívne vetranie je kľúčové pre optimálne spaľovanie, čo vedie k vyššiemu výkonu a nižším emisiám.
Odvetrávanie kľukovej skrine (PCV - Positive Crankcase Ventilation) je systém navrhnutý na reguláciu tlaku v motore a odstraňovanie škodlivých výparov. Využíva podtlak v sacom potrubí na nasávanie výparov z kľukovej skrine. Oddelené kvapky oleja sa vracajú do olejovej vane, zatiaľ čo vyčistené plyny smerujú do sacieho systému.
Počas spaľovacieho procesu prenikajú do kľukovej skrine plyny cez piesty a piestne krúžky. Týmto javom sa nevyhne žiadny spaľovací motor. Množstvo unikajúcich plynov závisí od tlaku vo valcoch, tesnosti piestov a krúžkov a stupňa opotrebovania motora. Tieto plyny obsahujú produkty opotrebovania, olej, vzduch a rôzne škodlivé zložky. Ak sa nekontroľujú, môžu znečistiť motorový olej, spôsobiť tvorbu usadenín a zvýšený tlak v kľukovej skrini môže poškodiť tesnenia a viesť k úniku oleja.
Príznaky a dôsledky zlého vetrania
Nedostatočné vetranie môže viesť k:
- Nadmernému hromadeniu tepla a tlaku v motore.
- Zníženému výkonu motora.
- Nadmernému prehrievaniu motora.
- Nezvyčajným zvukom z motora.
- Zvýšenej spotrebe oleja.
- Straty výkonu.
- Nesprávnemu zapaľovaniu.
- Vysokému množstvu karbónových usadenín.
- Úniku motorového oleja, obvykle cez viečko mierky oleja, v dôsledku zvýšeného tlaku v kľukovej skrini.
Tipy na zlepšenie vetrania hlavy valcov
Optimalizácia vetrania hlavy valcov môže byť dosiahnutá rôznymi spôsobmi:
- Optimalizácia vstupného vzduchu: Použitie vysokokvalitného vzduchového filtra a optimalizácia vstupných otvorov zabezpečujú dostatočný prísun vzduchu.
- Údržba výfukového systému: Pravidelné čistenie a údržba výfukových ciest zabraňujú ich zablokovaniu a zlepšujú prúdenie.
- Využitie technológie chladenia: Efektívne chladiace systémy, ako sú chladiče s vysokým prietokom vzduchu a chladenie oleja, pomáhajú udržiavať optimálnu teplotu motora.
- Vylepšenie architektúry hlavy valcov: Optimalizované profily a tvarovanie hlavy valcov môžu zlepšiť prietok vzduchu a paliva.
- Testovanie a ladenie motora: Pravidelné testovanie a ladenie, napríklad pomocou dynamometra, poskytuje cenné údaje na zlepšenie efektivity.
Poruchy hlavy valcov a ich diagnostika
Bežné príčiny porúch
Najčastejšími príčinami porúch hlavy valcov sú:
- Tepelné preťaženie (prehriatie motora): Môže spôsobiť deformáciu alebo prasknutie hlavy, najmä v oblastiach s vysokou teplotou, ako sú sedlá ventilov a otvory vstrekovačov.
- Použitie nesprávnej chladiacej kvapaliny alebo jej nízka hladina: Vedie k prehrievaniu a nedostatočnému chladeniu.
- Poškodené tesnenie hlavy valcov: Môže spôsobiť miešanie chladiacej kvapaliny, oleja a výfukových plynov.
- Mechanické namáhanie a vibrácie: Môžu viesť k prasklinám alebo deformácii materiálu.
- Konštrukčné chyby: Aj keď sú pri moderných motoroch zriedkavé, môžu sa vyskytnúť.
Príznaky poškodenej hlavy valcov
Medzi hlavné príznaky poruchy hlavy valcov patria:
- Strata chladiacej kvapaliny: Často sprevádzaná bielym dymom z výfuku (nie po studenom štarte, ale neskôr).
- Stopy oleja v chladiacej kvapaline: Viditeľné ako belavá emulzia v expanznej nádobke.
- Miešanie oleja a chladiacej kvapaliny: Vzniká tzv. "čokoládová kaša" v oleji.
- Prehrievanie motora: Spôsobené únikom chladiacej kvapaliny.
- Strata výkonu motora: Nedostatočné utesnenie spaľovacej komory.
- Zvýšená spotreba paliva: V dôsledku zníženej účinnosti motora.
- Biely dym z výfuku: Ak chladiaca kvapalina preniká do spaľovacej komory.
Metódy odhalenia poruchy
Na odhalenie poruchy hlavy valcov je možné použiť rôzne metódy:
- Endoskopické vyšetrenie: Hľadanie stôp vody vo valci.
- Kontrola zapaľovacích sviečok: Nerovnomerne sfarbené alebo opotrebované sviečky môžu naznačovať problém.
- Test chladiacej kvapaliny na prítomnosť oxidu uhoľnatého: Pomocou špeciálnych indikátorov sa zisťuje, či výfukové plyny neunikajú do chladiaceho okruhu.
- Detekcia trhlín: Pomocou špeciálnych metód, ako je penetrantné testovanie.
Ak sa potvrdí podozrenie na poruchu hlavy valcov, ďalšia prevádzka motora je krajne riziková. Kvapalina prenikajúca do valca môže riediť a zmývať olejový film, čo vedie k zlyhaniu mazania a zadretiu piesta. Zvýšená teplota a znížená schopnosť mazania oleja sú ďalšie vážne následky.
Údržba a prevencia problémov s hlavou valcov
Predchádzanie problémom s hlavou valcov je kľúčové pre dlhú životnosť motora. Pravidelná údržba a dodržiavanie servisných intervalov sú nevyhnutné.
Kľúčové kroky údržby
- Kontrola a výmena motorového oleja: Zabezpečuje správne mazanie a chladenie, čím znižuje riziko prehriatia.
- Kontrola chladiaceho systému: Udržiavanie správnej hladiny a zloženia chladiacej kvapaliny zabraňuje korózii a prehriatiu.
- Pravidelná kontrola tesnenia hlavy valcov: Včasná identifikácia opotrebenia alebo poškodenia môže predchádzať drahším opravám.
- Dodržiavanie servisných intervalov: Zabezpečuje kontrolu všetkých dôležitých súčastí motora.
- Jazda s ohľadom na motor: Vyvarovanie sa tvrdým akceleráciám a jazde so studeným motorom predlžuje životnosť komponentov.
Tesnenia hlavy valcov sú vyvíjané s dôrazom na účinnú, spoľahlivú a hospodárnu prevádzku motora. Poskytujú dokonalé tesnenie pre plyny, chladiacu kvapalinu a olej. Spoločnosť ElringKlinger, s dlhoročnými skúsenosťami v oblasti tesniacej technológie, kladie dôraz na inováciu, materiálové znalosti a precízne obrábanie.
Špeciálne konštrukčné prvky tesnení, ako sú jednovrstvové alebo viacvrstvové prevedenia, sú prispôsobené konkrétnym aplikáciám. S ročnou produkciou približne 45 miliónov kusov patrí ElringKlinger medzi popredných svetových výrobcov kovových tesnení hláv valcov, používaných vo všetkých moderných osobných a úžitkových vozidlách.
Trendy ako downsizing, znižovanie hmotnosti a hybridné technológie zvyšujú nároky na tesnenia hlavy valcov. Po obvode spaľovacej komory sú komponenty motora pružne prednapäté zadržiavačmi, aby sa znížilo kmitanie tesniacej medzery. Poloprelisy a plné prelisy zaisťujú dvojriadkovú alebo trojriadkovú kompresiu.
Úprava hlavy valcov
Úprava hlavy valcov je populárna metóda zvyšovania výkonu motora. Zahŕňa úpravu samotnej hlavy a jej komponentov.
Zníženie hlavy valcov
Jednou z najčastejších úprav je zníženie hlavy valcov, čím sa zvyšuje kompresný pomer a tým aj tlak vo valci. Táto úprava sa vykonáva precízne na sústruhu, pričom zníženie sa pohybuje v rádoch milimetrov (typicky 1-2 mm), aby sa predišlo stretu ventilov s piestami, ktorý by viedol k deštrukcii motora.
Úprava sacích a výfukových kanálov

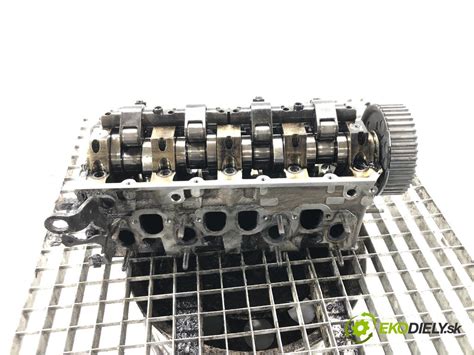

Leštenie a úprava tvaru sacích a výfukových kanálov znižuje čerpacie straty a zvyšuje objemovú účinnosť motora. Aj malé zväčšenie priemeru kanálov v kombinácii s ďalšími úpravami môže pozitívne ovplyvniť výkon.
Zväčšenie sediel ventilov
Úprava sediel ventilov a samotných ventilov prispieva k zníženiu čerpacích strát a zvýšeniu plniacej účinnosti.
Zníženie tesnenia hlavy valcov
Najšetrnejším spôsobom zvýšenia kompresného pomeru je použitie tenšieho tesnenia hlavy valcov, ideálne kovového. Zníženie je však len v rádoch desatín milimetra a neprináša extrémny nárast výkonu.
Cena opravy alebo výmeny hlavy valcov
Cena opravy alebo výmeny hlavy valcov závisí od viacerých faktorov, vrátane značky a modelu vozidla, typu motora, nákladov na diely a prácu, ako aj rozsahu poškodenia. Okrem ceny samotnej hlavy valcov je potrebné zohľadniť aj náklady na tesnenie hlavy valcov a prípadné ďalšie potrebné súčiastky.
Náklady na prácu sa líšia v závislosti od zložitosti opravy a hodinovej sadzby mechanika. Diagnostika pred opravou je tiež dôležitou súčasťou celkových nákladov.
V prípade podozrenia na poškodenú hlavu valcov je dôležité neodkladne vyhľadať odborný servis, aby sa predišlo ďalším vážnym poruchám motora.
Záver
Hlava valcov je nenahraditeľnou súčasťou spaľovacieho motora, ktorej správna funkcia je nevyhnutná pre efektívnu a spoľahlivú prevádzku vozidla. Rozpoznanie príznakov poškodenia a včasné riešenie problémov sú kľúčové pre predchádzanie nákladným opravám. Investícia do údržby a opráv hlavy valcov je nevyhnutná na zabezpečenie bezpečnosti a dlhodobej funkčnosti vášho vozidla.
