Úvod do Chladenia Elektrických Zariadení
Vetranie je kritickým aspektom podzemných rozvodní, ktoré zabezpečujú bezpečnú a efektívnu prevádzku rôznych zariadení. Účelom vetrania je zabezpečiť normálnu atmosféru a odstrániť škodlivé látky mimo obsluhovaných priestorov. To však nie je vždy možné urobiť "práve tak", pretože na výpočet a zohľadnenie je potrebné mnoho faktorov. Dizajnéri vetrania sa zaoberajú „beztiažnym“, údajne, ale veľmi rozmarným médiom - vzduchom.
Ak sa pri štúdiu projektu elektrických rozvodov, inštalatérskych a iných komunikácií, zvýšenie objemu budovy len zvyšuje kvantitatívna zložitosť práce, potom pri vetraní to tak nie je. Na veľkých plochách vznikajú kvalitatívne nové problémy. Správne vetranie pomáha predĺžiť životnosť zariadenia a zlepšiť celkovú účinnosť systému distribúcie energie.
Všeobecné Princípy a Typy Vetrania
Účel a Regulácia Vetrania
Vetranie je určené na zabezpečenie normálnej atmosféry a odstránenie škodlivých látok mimo obsluhovaných priestorov. Je zakázané v projektoch poskytovať všetky materiály a konštrukcie, ako aj ich kombinácie, ktoré nie sú povolené pre daný typ budov alebo pre konkrétnu oblasť. Všetky materiály a časti, ktoré musia byť certifikované, sú uvedené v projektoch len spolu s informáciami na certifikátoch. Podľa úradných požiadaviek by mala byť mechanická ventilácia inštalovaná iba tam, kde nie je možné prirodzene zaistiť bezpečnosť.
Prirodzené a Mechanické Vetranie
Predpisy stanovujú jasnú hranicu medzi prirodzeným a núteným vetraním. Prirodzený typ ventilácie je jednoduchý, čo priťahuje ľudí vo väčšine prípadov. Môžete ho vytvoriť bez použitia špeciálneho vybavenia, takže jeho zlyhanie je pôvodne vylúčené. Aj keď je elektrina vypnutá, systém osvieži vzduch v miestnostiach alebo pracovných miestnostiach.
Zdanlivé nedostatky systému mechanického vetrania pre konštruktérov nie sú príliš významné, len ak sa záležitosť berie vážne. Profesionálny výber kľúčových komponentov minimalizuje riziko porúch. Počet možností a flexibilné nastavenie len pozitívne ovplyvňujú mikroklímu miestnosti.
Systémy Prívodného a Odvodného Vetrania
Ak neexistujú žiadne špeciálne želania a stačí „urobiť dobrú mikroklímu“, je potrebné zastaviť sa pri overenej možnosti - konfigurácii prívodu a odvodu. Presne zvládne všetky úlohy. Ďalšou výhodou je, že výskyt poklesu tlaku medzi ulicou a vonkajším prostredím, medzi jednotlivými časťami budovy je úplne vylúčený.
Spoločný (niekedy označovaný ako všeobecná výmena) systém je navrhnutý tak, aby poskytoval vzduch do budovy ako celku. Miestne vetranie je určené na prívod vzduchu do jednotlivých zón alebo samostatných pracovísk. Je prísne zakázané viesť všeobecné vetranie cez viaceré požiarne úseky; pre každý z nich musí byť vytvorený samostatne.
Výpočet a Projektovanie Vetrania
Pri projektovaní je potrebné analyzovať niekoľko faktorov: ako sa plánuje miestnosť, koľko ľudí ju používa, aké je nebezpečenstvo škodlivých látok, aký je ich príjem a tak ďalej. Výkonnosť sa vypočíta na základe údajov o výške a rozlohe priestorov, o používaní každej lokality a jej pracovnej záťaži. Pri výbere množstva prechodu vzduchu vetraním nie je možné odchýliť sa od hodnôt predpísaných SNiP. V prípade potreby sa zavedú len zmeny týkajúce sa charakteristík vykurovania a počtu prítomných osôb.
Špecifické Požiadavky na Vetranie v Rozvádzačoch a Rozvodniach
Kritický Význam Chladenia
Vetranie je kritickým aspektom podzemných rozvodní, ktoré zabezpečujú bezpečnú a efektívnu prevádzku rôznych zariadení. Dodržiavanie požiadaviek na ventiláciu pre rôzne vybavenie v podzemnej rozvodni nie je len o zabezpečení správnej prevádzky zariadenia, ale aj o otázke bezpečnosti. Správne vetranie tiež pomáha predĺžiť životnosť zariadenia a môže zlepšiť celkovú účinnosť systému distribúcie energie.
Ventilácia Transformátorov
Transformátory sú srdcom akejkoľvek rozvodne a v podzemnom prostredí sú ich požiadavky na ventiláciu obzvlášť dôležité. Vetranie pre transformátory v podzemnej rozvodni zvyčajne zahŕňa kombináciu prírodného a núteného vetrania. Prírodné vetranie sa spolieha na princíp stúpania horúceho vzduchu. Miestnosť transformátora je navrhnutá s otvormi na spodnej a hornej časti.
V mnohých prípadoch však samotná prírodná ventilácia nestačí, najmä pre veľké transformátory alebo v oblastiach s vysokými okolitými teplotami. Na zlepšenie prietoku vzduchu sa často používajú nútené ventilačné systémy, ako sú ventilátory. Je dôležité poznamenať, že ventilačný systém pre transformátory musí byť starostlivo navrhnutý tak, aby sa zabezpečilo, že cirkulácia vzduchu je jednotná. Nerovnomerný prúd vzduchu môže viesť k hotspotom, ktoré môžu poškodiť transformátor.
Ventilácia Rozvádzačov (Switchgear)
Rozvádzače sú ďalšou dôležitou súčasťou v podzemnej rozvodni. Používajú sa na kontrolu, ochranu a izoláciu elektrických obvodov. Na zabránenie prehriatiu je potrebné správne vetranie pre rozvádzače, čo môže spôsobiť poruchu izolácie a znížiť životnosť zariadenia.
Pri ventilácii rozvádzača by sa mal vzduch šíriť spôsobom, ktorý odstráni teplo z kritických komponentov. Napríklad vzduch by mal prúdiť cez ističe, stykače a prípojnice. Okrem toho by vetrací systém pre rozvádzače mal zvážiť aj odstránenie akýchkoľvek potenciálne škodlivých plynov, ktoré sa môžu produkovať počas oblúka alebo iných abnormálnych operácií. Tieto plyny môžu byť korozívne a predstavujú riziko pre vybavenie a personál.
Ventilácia Batériových Baniek
Batériové banky sa používajú v podzemných rozvodniach na účely zálohovania a riadenia. Vetranie pre batériové banky je nevyhnutné, aby sa zabránilo hromadeniu plynu vodíka a na udržanie bezpečnej prevádzkovej teploty. Ventilačný systém pre batériové banky by mal byť navrhnutý tak, aby sa zabezpečilo, že plynný vodík sa rýchlo zriedi a odstráni z batérie. Príjem vzduchu by mal byť umiestnený na spodnej časti miestnosti, pretože vodík je ľahší ako vzduch a má tendenciu stúpať. Okrem odstraňovania vodíka by mal ventilačný systém tiež pomôcť pri regulácii teploty banky batérie.
Ochrana Ovládacích Panelov a Komunikačných Zariadení
V podzemnej rozvodni sú tiež ďalšie typy zariadení, ako sú ovládacie panely, relé a komunikačné zariadenia. Kontrolné panely a relé môžu byť citlivé na teplotu a vlhkosť. Nadmerné teplo môže spôsobiť poruchu elektronických komponentov a vysoká vlhkosť môže viesť ku korózii. Komunikačné zariadenia, ktoré sú rozhodujúce pre monitorovanie a kontrolu rozvodne, sa musia tiež udržiavať pri vhodnej teplote.
Riadenie a Ovládanie Vetracích Systémov
Funkcie Riadiacich Skríň

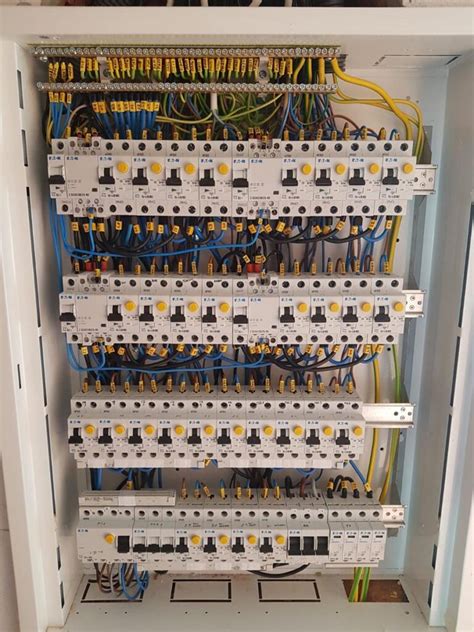

Rozvádzač je štít alebo stojan, na ktorom sú umiestnené meracie zariadenia, kontrolné senzory, indikátory zvuku a svetla, ako aj mnemotechnické diagramy a spínače. Všetky ovládacie prvky sú jasne viditeľné a prístupné pre príkazy. Spôsob riadenia vetrania pomocou skriniek môže byť buď manuálny, alebo automatizovaný.
Hlavnými funkčnými povinnosťami ovládacích skriniek je nastavenie rýchlosti prívodného ventilátora, ovládanie elektrického pohonu ventilu, regulácia teplotných parametrov a zapnutie/vypnutie ventilačnej jednotky a displeja. Okrem toho, štít je schopný riadiť činnosť vzduchových ventilov, spomaliť cirkuláciu vzduchu, chrániť výmenníky tepla pred zamrznutím, zabrániť prehriatiu vinutí motora a elektrického ohrievača a tiež signalizovať kontamináciu filtračného systému a abnormálne situácie. Inštalácia štítu umožňuje udržiavať požadovanú teplotu v miestnosti a monitorovať indikátory vlhkosti. Konzoly sa používajú na reguláciu vodných a elektrických vykurovacích systémov, pre zariadenia s rekuperáciou tepla, zariadenia pracujúce na princípe recirkulácie tepelného toku, ako aj systémy odvádzania, prívodu a zadržiavania vetrania.
Kľúčové Komponenty
Skriňa ventilátora je vybavená napájaním, regulátormi, meničmi a veľkým počtom vypínačov. Spínače sú zase pripojené na elektrické ohrievače vzduchu, zariadenia na rekuperáciu tepla, ventilátory, ohrievače vody a chladiace jednotky.
- Senzory: Osobitnú úlohu pri monitorovaní prevádzky ventilačných systémov zohrávajú senzory, ktoré sú druhmi receptorov a zhromažďujú informácie o zdravotnom stave každého uzla. S ich pomocou môžete získať vizuálny obraz o znečistení ovzdušia, ich teplote a vlhkosti, ako aj o rýchlosti prúdenia vzduchu a frekvencii otáčania lopatiek ventilátora. Snímače teploty sú k dispozícii v digitálnej aj analógovej verzii a pri zmene teplotných podmienok vo vnútri systému prispievajú k prepnutiu celej inštalácie do iného režimu. Rovnaký princíp funguje aj pri senzoroch vlhkosti. Podľa umiestnenia sú senzory rozdelené na externé a interné. Externé sa často nazývajú atmosférické a sú inštalované na vonkajšej strane budov. Vnútorné sú zase rozdelené na kanálové a povrchové modely.
- Regulátory: Zariadenia prijímajú informácie prichádzajúce zo senzorov a spracúvajú ich automaticky. Po spracovaní parametrov regulátory vyšlú signál do hlavných jednotiek ventilačných jednotiek, ako sú ventilátory, ohrievače, chladiace jednotky, po ktorých zmenia svoj prevádzkový režim.
- Frekvenčné meniče: Ďalším prvkom zostavy štítu sú frekvenčné meniče lopatiek ventilátora. Vďaka týmto zariadeniam je možné regulovať počet otáčok motora, čím sa výrazne znižuje množstvo elektrickej energie spotrebovanej zariadením.
Inštalácia a Bezpečnostné Požiadavky
Pripojenie rozvádzačov sa vykonáva podľa štandardnej schémy a je regulované GOST R51321-1. Skrine, stojany a štíty sú inštalované v chodbách, štítových miestnostiach alebo v technických miestnostiach. Teplotný rozsah, v ktorom je povolená prevádzka rozvádzačov, je od -10 do +55 stupňov. Inštalácia zariadenia vyžaduje povinné uzemnenie a frekvencia sieťového prúdu nesmie prekročiť 50 Hz. Priestory, v ktorých sa inštalujú štíty, majú špeciálne požiadavky na úroveň vlhkosti a teploty. Zariadenia by mali byť chránené pred priamym UV žiarením, kvapkami vody a prachom. Magnetické oscilácie a rádiové rušenie môžu tiež negatívne ovplyvniť správnu činnosť zariadení, takže ich vplyv na zariadenia by mal byť obmedzený.
Najdôležitejšie komponenty zodpovedné za bezpečnosť zariadenia musia byť vybavené kontrolkami a prednostne pripojené k osobnému počítaču. Okrem toho zariadenia zodpovedné za správnu činnosť hlavných uzlov musia byť vybavené dvoma typmi riadenia: manuálne a automatické. Najvhodnejšie pre prevádzku sú skrine, vybavené diaľkovým ovládaním, ktoré umožňujú osobe, ktorá nemá veľa skúseností s riadením ventilácie, monitorovať jej prácu. Okrem toho by schéma zapojenia zariadenia mala byť jednoduchá a mimoriadne prístupná.
Inštaláciu rozvádzačov na vetranie by mal vykonávať iba sprievodca elektroinštaláciou, ktorý má príslušné schválenie a je oboznámený s prístrojmi na meranie a automatizáciu. Samotný proces inštalácie nepotrebuje veľa času. Všetky prvky sú zapojené v požadovanom poradí a spájajú vodiče so svorkami a umiestnia ich medzi vedenia. Dôležitou podmienkou pre správne pripojenie je starostlivé zaobchádzanie s vodičmi, ktoré je prísne zakázané zamotať a ohnúť. Účinnosť a spoľahlivosť ďalšej práce ventilačnej jednotky alebo výfukového systému závisí vo veľkej miere od správnosti voľby rozvádzača.
Pri výbere zariadenia je potrebné zamerať sa na silu prúdu v okruhu, výkon jednotiek a veľkosť prierezu vodičov. Je to spôsobené tým, že v prípade nesúladu medzi vodičom a prúdom dochádza k silnému prehriatiu svoriek a kontaktov, čo môže viesť k rozbitiu a dokonca k zapáleniu zariadenia. Pri nákupe a pripájaní skrinky si musíte uvedomiť, že pre každý štvorcový milimeter medeného drôtu by nemalo byť viac ako 10 ampérov a uzatváranie koncoviek, z ktorých jeden je vyrobený z medi a druhý z hliníka, je neprijateľné.
Moderné Technológie Chladenia Rozvádzačov: Riešenia Rittal
Možnosti Chladenia
Existuje niekoľko spôsobov, ako zabezpečiť optimálnu teplotu v rozvádzači, či už pasívnym, alebo aktívnym vetraním, kompresorovým chladením alebo kvapalinovým chladením. Najnovšie inovácie firmy Rittal, popredného poskytovateľa riešení v oblasti chladenia rozvádzačov, sa navyše zameriavajú na zvýšenie úspory energií a prepojenie zariadení s digitálnymi riešeniami.
Pasívne a Aktívne Vetranie
- Pasívne vetranie: Realizuje sa pomocou vetracích mriežok alebo odvetraných podstavcov. Tento typ vetrania nevyžaduje elektrickú energiu a je ideálny pre menej náročné aplikácie, kde teplo uniká prirodzenou cirkuláciou vzduchu.
- Aktívne vetranie: Používajú sa ventilátory, ktoré zabezpečujú cirkuláciu vzduchu v rozvádzači. Tento spôsob vetrania pomáha rýchlejšie odvádzať teplo a udržiavať stabilnú vnútornú teplotu.
Výmenníky Vzduch/Vzduch
Alternatívou k aktívnemu vetraniu je výmenník vzduch/vzduch, ktorý zabezpečuje chladenie bez prieniku nečistôt z okolia do rozvádzača. Tento princíp je ideálny do prostredia s prachom, olejom alebo inými agresívnymi látkami. Výmenníky vzduch/vzduch používajú uzavretý okruh na chladenie, čo znamená, že vnútorný okruh neustále cirkuluje a neprichádza do kontaktu s vonkajším okruhom.
Energeticky Efektívne Chladiace Jednotky Blue e+
Chladiace jednotky RITTAL Blue e+ patria medzi najefektívnejšie na trhu. Ponúkajú až 75 % úsporu energie vďaka hybridnej technológii, ktorá optimalizuje spotrebu elektrickej energie. Typový rad Blue e+ S prináša kompaktnejšie rozmery, ktoré zabezpečujú ľahšiu inštaláciu a širšie možnosti umiestnenia v priemyselných aplikáciách. Navyše, použitie ekologického chladiva R-513A zabezpečuje zníženie potenciálu globálneho otepľovania (GWP) o 56 %, čo znamená menší dosah na životné prostredie. Znižovanie uhlíkovej stopy vo výrobe sa čoraz viac stáva konkrétnou ekonomickou požiadavkou.
Jednotky Blue e+ S s chladiacim výkonom 300 W, 500 W, 750 W a 1 000 W sú ideálnou voľbou pre priemyselné aplikácie s nízkymi a strednými tepelnými stratami. Modulárny dizajn znamená jednoduchú výmenu komponentov, čo zaisťuje flexibilitu pri údržbe a prípadných úpravách systému.
Inovatívne Kvapalinové Chladenie
Kvapalinové chladenie je vhodné pre aplikácie s vysokým chladiacim zaťažením, ako je chladenie procesov, výrobných liniek, vysokovýkonných počítačových systémov a strojov. Chillerové kvapalinové jednotky Blue e+ využívajú DC invertorové kompresory, ktoré optimalizujú spotrebu energie a presnosť regulácie.
Digitalizácia a Smart Monitoring
Aplikácia Rittal Scan & Service zjednodušuje monitorovanie a úpravu nastavení chladiacich jednotiek a ponúka množstvo výhod. Rýchla parametrizácia cez NFC umožňuje jednoduché nastavenie chladiacich jednotiek bez potreby manuálnej konfigurácie. Veľkou výhodou je dostupnosť servisných správ 24/7, čím má zákazník neprerušovaný prístup k diagnostike a aktuálnym prevádzkovým údajom na zabezpečenie spoľahlivej prevádzky. Takisto dochádza k automatizovaným upozorneniam na potrebný servis.

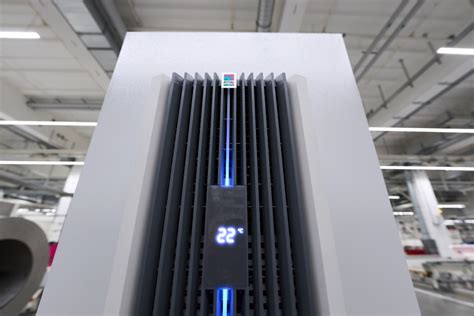

Jednotky Blue e+ S majú modernizovaný dizajn s integrovaným farebným LED pásom, ktorý signalizuje varovné hlásenia už z veľkej vzdialenosti. Displej na prednej strane zobrazuje aktuálne stavové informácie. Jednotky Blue e+ S disponujú IoT rozhraním, ktoré umožňuje prepojenie s portálom Rittal Smart Service Portal.
RITTAL svojimi riešeniami neustále posúva hranice energetickej efektivity a digitalizácie v oblasti chladenia rozvádzačov. Moderné technológie chladenia umožňujú výrazné zníženie nákladov na prevádzku a údržbu, čím pomáhajú spoločnostiam dosiahnuť vyššiu konkurencieschopnosť a udržateľnosť.
