Kondenzačné kotly sú dnes modernou a najúspornejšou alternatívou pri vykurovaní zemným plynom pre domácnosti a prípravu teplej úžitkovej vody (TÚV). Za voľbu kondenzačného kotla hovorí viacero argumentov, pretože tradičnými „nekondenzačnými“ kotlami sa peniaze vyhadzujú hore komínom. Je výhodné preferovať kondenzačný kotol, lebo nízka cena tradičných kotlov je len jednorazová úspora. Viac sa získa pri každoročných úsporách paliva počas mnohých rokov prevádzky kondenzačného kotla.
Kondenzačné kotly využívajú teplo zo spalín, konkrétne z kondenzácie vodnej pary zo spaľovania paliva. Vo vykurovacích kotloch sa spaľujú uhľovodíkové palivá, najmä zemný plyn. Vodík v palive zhorí na vodu, ktorá sa do spalín dostane ako vodná para. Klasické kotly neochladia spaliny na teplotu pod rosným bodom, vodná para s vysokou energiou tak uniká bez využitia komínom. V kondenzačných kotloch naopak ochladením spalín vodná para skondenzuje a odovzdá kondenzačné teplo. Ide o opačný proces ako pri premene vody na paru varením, avšak skupenské teplo premeny je rovnaké. Kondenzáciu, a teda účinnosť kotla, je možné ešte zlepšiť niektorými opatreniami. Ak sa zabezpečí v spolupráci s vykurovacím systémom čo najnižšia teplota kotla, zariadenie „vyžmýka“ zo spalín maximum vody.
Optimalizácia vykurovacieho systému pre kondenzačný kotol
Pre úspornú prevádzku sú ideálne nízkoteplotné systémy, ako sú podlahové či stenové vykurovanie, ktoré výrazne znižujú teplotu kondenzačného kotla. V súvislosti s tým sa odporúča vyhnúť sa klasickým radiátorom, ktoré potrebujú vyššiu teplotu, a teda aj viac paliva. Ak sú už radiátory zvolené, je efektívnejšie predimenzovať ich výhrevnú plochu, aby im stačila nižšia teplota vykurovacej vody.
K úspornej prevádzke prispeje tiež ohrev pitnej vody v kondenzačných kotloch s vrstvovým zásobníkom vody. Voda sa v tomto prípade nezohrieva nepriamo v klasickom ohrievači s vinutým rúrkovým registrom pri vysokej teplote a prevádzke kotla bez kondenzácie, ale v doskovom výmenníku tepla umiestnenom v samotnom kotle. Kotol si pritom ťahá studenú vodu zdola zásobníka, čím dosiahne veľmi dobré vychladenie spiatočky kotla a kondenzáciu, a to počas ohrevu celého objemu nádrže.
Správny odvod kondenzátu
Jednou z dôležitých otázok pri inštalácii kondenzačného kotla je správny odvod kondenzátu. Pri spaľovaní paliva v kondenzačnom kotli dochádza k tvorbe kondenzátu ako vedľajšieho produktu. Teplý spaľovací plyn obsahuje vodnú paru, ktorá pri prechode cez výmenník tepla kondenzuje a mení sa na kvapalnú formu. Spálením 1 m3 zemného plynu vznikne teoreticky až 1,6 l kondenzátu, ktorý sa musí odviesť do kanalizácie. Kondenzačný kotol vyprodukuje približne 1 l až 3,8 l kondenzátu za hodinu prevádzky. Toto množstvo sa môže líšiť v závislosti od typu kotla, jeho aktuálneho výkonu a prevádzkových podmienok - všeobecne platí, čím nižšia vratná teplota vykurovacej vody (pod rosným bodom spalín, cca 55 °C pre zemný plyn), tým je vyššia účinnosť a viac kondenzátu kotol vyprodukuje. Pohľad na odtekajúci kondenzát predstavuje zachránené teplo zo spalín.
Charakteristika kondenzátu a jeho neutralizácia
Kondenzát zo spaľovania je jemne kyslý, má hodnotu pH až 4,8 a obsahuje chemické látky. Tie by mohli byť škodlivé pre životné prostredie, ak by sa dostali do kanalizácie, čističky odpadových vôd alebo priamo do podzemných vôd, najmä pri nevyhovujúcich materiáloch odpadného potrubia. Je dôležité mať na pamäti, že správne odvádzanie a spracovanie kondenzátu je kľúčové pre minimalizáciu jeho negatívneho vplyvu na kanalizačné potrubie a životné prostredie. Je dôležité venovať pozornosť jeho spracovaniu v prípade, že je odvádzaný do domovej čističky odpadových vôd alebo betónovej žumpy.
Neutralizovať kondenzát z kondenzačného kotla je veľmi jednoduché pomocou neutralizátoru kondenzátu. Toto zariadenie sa inštaluje na vypúštacie potrubie kondenzu z kotla a obsahuje granulovaný uhličitan vápenatý.
Riešenie odvodu kondenzátu
Kondenzačný kotol je vybavený odvodným systémom, ktorý zabezpečuje odvod kondenzátu do odpadového potrubia alebo kanalizácie. Kondenzačný kotol má vždy odvod kondenzátu cez sifón brániaci úniku spalín do okolia. V praxi sa stretávame aj s nesprávnym odvodom kondenzátu. Stáva sa to pri jednoduchom pripojení hadice na kondenzát z kotla do odpadu. Pri upchatí alebo zamrznutí odpadu potom kondenzát stúpa do kotla a spôsobí jeho poruchu. Do kotla sa môžu pritom vytláčať odpadové vody z kanalizácie, ak je upchatá, preto by sa mal odvod kondenzátu riešiť so sifónom s lievikom aj zo strany kanalizácie. Podľa pretekajúceho prúdu kondenzátu vieme posúdiť intenzitu kondenzácie a odhaliť nesprávne nastavenie alebo poruchu.
Ak nie je v kotolni odpad do kanalizácie, netreba uvažovať nad ručným vynášaním kondenzátu z kotolne - sú to značné množstvá vody. Pomôže čerpadlo na kondenzát s automatickým spínaním plavákovým systémom.
Odvod spalín a prívod vzduchu
Kondenzačný kotol má vždy ventilátor, preto je vždy vo vyhotovení zjednodušene nazývanom „turbo“. Dôvodom je, že v spaľovacej komore kondenzát prirodzene steká nadol, preto horák musí byť vždy nad komorou a tým aj spaliny prúdia nelogicky a proti termickému účinku nadol. Teplota spalín je nízka, bežne do 50 °C a vyvoláva tým len slabý ťah komína. Spaliny z kondenzačného kotla chladnú a kondenzujú aj ďalej v komíne, preto nemôžeme použiť klasický vyvložkovaný komín.
Dôležité je optimálne vyriešiť odvod spalín a prívod vzduchu na spaľovanie. Kotol „turbo“ s ventilátorom umožňuje použiť koncentrické potrubie na odvod spalín a prívod vzduchu na spaľovanie. Neznižuje sa tým teplota miestnosti, keďže nie je ochladzovaná čerstvým vzduchom na spaľovanie. Navyše to umožňuje získať ďalšie teplo zo spalín ohrevom nasávaného vzduchu po celej dĺžke spalinovodu a zvýšiť tak účinnosť kotla.
Riešenia pre rôzne typy striech a inštalácií
- Šikmá strecha: Prechod šikmou strechou je jednoduchý a nenákladný, bez stavebných konštrukcií. Prvky na prechod strechou, nie však samotný spalinovod, majú v ponuke aj dodávatelia strešných krytín.
- Plochá strecha: Pri prechode plochou strechou je potrebné počítať s otvorom na spalinovod už pri stavbe strechy. Treba si dať pozor na zatekanie do strechy - hrdlo na zasunutie spalinovej rúry sa musí dokonale utesniť.
- Vonkajšia stena: Odvod spalín s vodorovným vyústením na vonkajšej stene sa v novostavbách s kotlami bežnej veľkosti nedá schváliť a skolaudovať. Je ho možné ponechať len pri výmene kotla v starých inštaláciách, ale nie je veľmi vhodný.
- Recyklácia starého komína: Pri rekonštrukcii stavby sa dá využiť jestvujúci komín aj na prívod spaľovacieho vzduchu, ak nie je vnútri znečistený splodinami nedokonalého spaľovania z minulosti. V opačnom prípade sa dá aj do takejto šachty inštalovať koncentrické potrubie alebo nasávať vzduch z priestoru kotolne vybavenej neuzatvárateľným prívodom. Ústie komína treba uzavrieť krytom na odvod spalín a nasávanie vzduchu do šachty.
- Zalomené komínové šachty: Niekedy môže byť prekvapujúcim zistením, že komínová šachta je zalomená. Ak máte podozrenie, treba si skutočnosť preveriť, až potom nakupovať materiál. Pri takejto inštalácii sa musí použiť flexibilná rúra, ale zásadne sa neodporúča používať rôzne náhradné hadice. Flexibilná spalinová rúra (vlnitá) môže pomôcť pri inštalácii do zalomených komínových šachiet.
- Keramický komín: Ak sa zvolí na odvod spalín keramický komín, musí byť odolný proti kondenzátu. Nie všetky typy sú vhodné, aj keď sú značkové a drahé; je rozumné overiť si to ešte pred postavením komína.
Jednoduchý komín s jedným prieduchom neumožňuje prívod spaľovacieho vzduchu. Kotol vtedy závisí od vzduchu v miestnosti a ochladzuje miestnosť studeným vzduchom privádzaným zvonka. Komín na odvod spalín aj prívod vzduchu má koncentrický prierez alebo kanály umiestnené vedľa seba. Ďalšou možnosťou, ako neochladzovať miestnosť vonkajším vzduchom, je pripojiť na kotol samostatné potrubie na nasávanie vzduchu. Pri odvode spalín po fasáde sa nesmú používať jednoduché plastové potrubia. Nie sú odolné proti poveternostným vplyvom, UV žiareniu alebo vetru. Komín sa môže po čase rozpadnúť a kondenzát v ňom pre chýbajúcu tepelnú izoláciu môže zamŕzať.
Desuperheating Animation
Prevložkovanie komína pre kondenzačný kotol
Pri výmene starého kotla za moderný kondenzačný kotol je často nevyhnutné prispôsobiť aj komínový systém. Tento proces, známy ako prevložkovanie komína, je kľúčový pre zabezpečenie správneho a bezpečného fungovania nového vykurovacieho zariadenia. Kondenzačné kotly pracujú na odlišnom princípe ako tradičné systémy, čo si vyžaduje špecifické komínové riešenia odolné voči kondenzátu a agresívnym látkam vznikajúcim pri spaľovaní.
Prečo je potrebné prevložkovanie komína?
Hlavným dôvodom pre úpravu komína je špecifický spôsob práce kondenzačných kotlov. Tieto kotly využívajú teplo zo spalín na ohrev vody, čím sa znižuje ich teplota a zvyšuje sa produkcia vlhkosti. Tento proces vedie k tvorbe kondenzátu v komíne, ktorý môže byť kyslý a poškodiť bežné komínové materiály.
- Odolnosť voči kondenzátu: Kondenzačné kotly produkujú pri spaľovaní výrazne viac vlhkosti a ich spaliny majú nižšiu teplotu. Toto vedie k intenzívnejšej tvorbe kondenzátu v komíne, ktorý je často kyslý. Bežné komíny nie sú voči takejto vlhkosti a kyslosti odolné, čo môže spôsobiť ich koróziu a poškodenie. Prevložkovanie špeciálnymi materiálmi zabezpečí potrebnú odolnosť komína voči týmto vplyvom.
- Úprava priemeru komína: Moderné kondenzačné kotly často vyžadujú komíny s menším priemerom na dosiahnutie optimálnej prevádzkovej účinnosti. Vložkovanie umožňuje prispôsobiť existujúci komín tak, aby jeho priemer zodpovedal špecifickým požiadavkám kotla. Tým sa zabezpečí správny ťah spalín a efektívna prevádzka.
- Bezpečnosť a efektivita: Správne prevedené vložkovanie komína zaručuje bezpečné odvádzanie spalín z vykurovacieho systému. Tým sa predchádza potenciálnym problémom, ako je spätný ťah spalín do obytných priestorov, ktorý by mohol ohroziť zdravie a životy obyvateľov. Zároveň správne dimenzovaný a nainštalovaný komínový systém prispieva k celkovej vyššej účinnosti vykurovacieho systému a zníženiu spotreby energie.
Materiály pre prevložkovanie komínov
Na vložkovanie komínov pre kondenzačné kotly sa používajú špeciálne materiály, ktoré sú odolné voči vlhkosti, kyselinám a korózii. Najčastejšie sa stretávame s nasledujúcimi typmi vložiek:
- Plastové vložky: Polypropylénové (PP) vložky sú veľmi obľúbené pre svoju vynikajúcu odolnosť voči kondenzátu a korózii. Sú vhodné pre nízke teploty spalín charakteristické pre kondenzačné kotly.
- Nerezové vložky: Špeciálne nerezové vložky sú tiež vhodnou voľbou pre kondenzačné kotly. Sú odolné voči kyselinám a korózii spôsobenej kondenzátom. Používajú sa najmä v prípadoch, keď plastové vložky nie sú vhodné, napríklad pri vyšších prevádzkových teplotách spalín.
Postup pri prevložkovaní komína
Proces prevložkovania komína je odborná činnosť, ktorá by mala byť zverená profesionálom. Typický postup zahŕňa nasledujúce kroky:
- Prehliadka komína: Pred samotným vložkovaním je nevyhnutné dôkladne skontrolovať stav existujúceho komína. Na tento účel sa často používa inšpekčná kamera, ktorá odhalí prípadné praskliny, poškodenia alebo iné nedostatky.
- Výber vhodnej vložky: Na základe technických parametrov nového kotla, stavu pôvodného komína a zistených informácií sa vyberie najvhodnejší typ vložky (plastová alebo nerezová) a jej priemer.
- Inštalácia vložky: Vybraná vložka sa zavedie do komína a dôkladne sa upevní. Je dôležité zabezpečiť, aby bola vložka správne spojená s kotlom a celý systém fungoval v súlade s technickými a legislatívnymi požiadavkami.
- Kontrola a revízia: Po úspešnej inštalácii vložky sa vykonáva komplexná kontrola celej sústavy a následná revízia kominíkom alebo oprávnenou osobou. Táto kontrola potvrdzuje správnu funkčnosť a bezpečnosť celého systému.
Možnosti pripojenia kondenzačného kotla na komín
Pri výbere kondenzačného kotla je dôležité zvážiť aj spôsob pripojenia na komín. Existujú rôzne typy komínových systémov určených pre kondenzačné spotrebiče:
Vzduchovo-spalinové komínové systémy
Tieto systémy sú špeciálne navrhnuté pre kondenzačné kotly a umožňujú súčasné privádzanie spaľovacieho vzduchu a odvádzanie spalín jednou koncentrickou rúrou. Existujú varianty pre vnútorné aj vonkajšie umiestnenie kotla:
- Vzduchovo-spalinový komínový systém pre interiérové použitie: Ochladzovanie vnútorného plášťa komínového systému vzduchom je výhodné pre pripojenie plynového kotla na komín vedený v interiéri.
- Vzduchovo-spalinový komínový systém pre exteriérové použitie: Komín umiestnený v exteriéri je zvyčajne z nehrdzavejúcej ocele s tepelnou izoláciou.
- Vzduchovo-spalinový komínový systém pre viacero spotrebičov: Ideálne riešenie pre pripojenie kondenzačných spotrebičov vo viacbytových domoch, kde sa využíva jedna koncentrická rúra na odvod spalín a prívod vzduchu od viacerých kotlov.

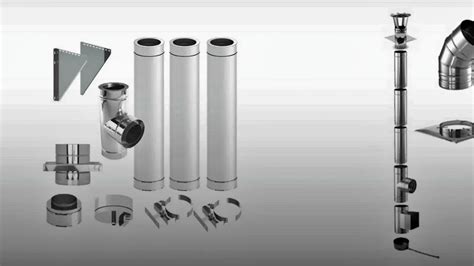

Kovové komíny
Pre kondenzačné plynové kotly sa používajú kovové komíny vyrobené z nehrdzavejúcej ocele. V závislosti od typu paliva a prevádzkového režimu sa používajú rôzne typy:
- Dvojplášťový komínový systém: Skladá sa z dvoch stien s tepelnou izoláciou medzi nimi. Je určený na odvod spalín od rôznych typov palív a môže pracovať v podtlakovej aj pretlakovej prevádzke.
- Dvojplášťový systémový komín s farebným obalom: Charakteristický farebným vonkajším obalom, určený pre pece, krby a kotly na tuhé palivá a plyn.
Regulácia vykurovacieho systému
Pri inštalácii kondenzačného kotla hrá veľmi dôležitú úlohu regulácia systému, ktorá vám zabezpečí komfort bývania aj úsporu paliva. Neodporúča sa zachraňovať staré regulátory, pretože tak stratíte výhody moderných kotlov. Jednoduchý izbový termostat je absolútne nevhodný, kondenzačný kotol nie je žehlička regulovaná systémom „vypni - zapni“. Moderné kondenzačné kotly majú vlastné mikroprocesorové regulácie a vyžadujú adekvátny riadiaci systém vykurovania.
Modulujú tepelný výkon podľa potreby - znižovaním výkonu narastá účinnosť kotla a úspora paliva. Optimálna regulácia výkonu prebieha podľa vonkajšej teploty ako tzv. ekvitermická regulácia, preto potrebuje vonkajší snímač.
Proces inštalácie kondenzačného kotla
Výber správneho kondenzačného kotla pre vašu domácnosť si vyžaduje dôkladné zváženie. Najprv by ste mali posúdiť veľkosť a požiadavky na vykurovanie vášho domu, aby ste určili potrebnú veľkosť kotla. Správny kondenzačný kotol by mal byť energeticky účinný, schopný poskytovať stále teplo a šetrný k životnému prostrediu. Po výbere sa začína proces inštalácie.
Inštalácia kondenzačného kotla si vzhľadom na zložitosť úlohy vyžaduje odborné znalosti. Zahŕňa zabezpečenie kotla vo vyhradenom priestore, pripojenie k zdroju energie, nastavenie systému odvodu kondenzátu a dymovodu, ktorý odvádza odpadové plyny. Je nevyhnutné, aby umiestnenie kotla umožňovalo bezpečný a ľahký prístup a bolo v súlade so stavebnými predpismi. Hoci nadšenci typu „urob si sám“ môžu zvážiť samoinštaláciu, môže byť riskantná a ruší záruku výrobcu. Inštalácia kondenzačného kotla si vyžaduje pozornosť venovanú detailom, jemnosť a predchádzajúce znalosti o potrubí.
Kroky inštalácie
Sprievodca krok za krokom sa začína výberom správneho miesta pre váš kotol - zvyčajne ide o dobre vetranú oblasť alebo existujúce miesto, kde bol umiestnený starý kotol. Po určení miesta nainštalujte odvod kondenzátu pomocou PVC rúrok, aby ste mohli bezpečne odvádzať kondenzačnú kvapalinu. Ďalší krok, pripojenie prívodu plynu, si vyžaduje odborné znalosti - na vykonanie tejto úlohy by ste si mali prizvať certifikovaného plynára, aby ste zaistili bezpečnosť. Okruh vykurovacieho systému by sa potom mal pripojiť pomocou medených rúrok. Tie by mali byť dobre izolované, aby sa zabránilo tepelným stratám. Ďalej pripojte kotol k hlavnému zdroju elektrickej energie, uistite sa, že je to bezpečne vykonané, aby sa predišlo elektrickým poruchám. Po zapojení okruhov naplňte kotol vodou a vykonajte tlakovú skúšku - tá pomôže zistiť, či v systéme nie sú nejaké netesnosti. Ak tlak stabilne drží, môžete pristúpiť k nastaveniu termostatu podľa pokynov výrobcu. Nakoniec pred prvým zapálením kotla vyčistite systém od všetkého vzduchu.
Legislatívne a technické požiadavky
Výmena plynového kotla podlieha legislatívnym a technickým predpisom, ktoré je potrebné dodržať:
- Stavebný zákon: Výmena kotla je v zmysle stavebného zákona definovaná ako údržba stavby. V niektorých prípadoch (vplyv na stabilitu, protipožiarnu bezpečnosť, vzhľad, životné prostredie, kultúrna pamiatka) je potrebné ohlásenie stavebnému úradu. V ostatných prípadoch, ak ide o opravu a výmenu technických systémov bez zásahu do nosných konštrukcií, nie je ohlásenie potrebné.
- Všeobecné technické požiadavky na výstavbu: Každý pripojený spotrebič musí vyhovovať danému druhu plynu a prevádzkovému pretlaku. Taktiež musí byť umiestnený v priestore zodpovedajúcom jeho výkonu a funkcii.
- Posúdenie autorizovaným projektantom: Odporúča sa poradiť sa s autorizovaným projektantom, ktorý posúdi a naprojektuje výmenu kotla v súlade s platnými predpismi.
Pri výmene kotla je nevyhnutné preveriť typ spotrebiča a dodržať špecifické požiadavky na priestor, jeho umiestnenie a vetranie. Pri zmene priestoru, v ktorom je spotrebič umiestnený, je potrebné vykonať opätovné posúdenie všetkých bezpečnostných požiadaviek.
