Trojcestný zmiešavací ventil DN 32: Vlastnosti a použitie

Trojcestné zmiešavacie ventily predstavujú kľúčové komponenty v systémoch vykurovania, chladenia a prípravy teplej vody. Ich hlavnou funkciou je miešanie dvoch kvapalín s rôznou teplotou v presnom pomere, čím sa dosiahne požadovaná výstupná teplota. V kontexte vykurovacích systémov sa tieto ventily často používajú na reguláciu teploty prívodnej vody do vykurovacích okruhov, ako sú podlahové alebo stenové vykurovanie, prípadne na ohrevné telesá.

Ventily typu DN 32 s priemerom 1 1/4 palca sú navrhnuté tak, aby zvládali pracovný tlak do 10 bar a teploty v rozsahu od -28 °C do 120 °C. Telo ventilu je zvyčajne vyrobené z mosadze CW617N, zatiaľ čo tesnenie je z EPDM. Tieto materiály zaisťujú odolnosť a dlhú životnosť.

Princíp fungovania a typy zmiešavacích ventilov

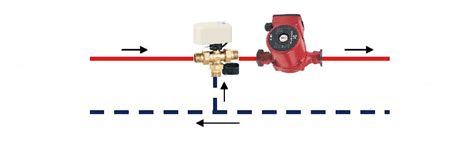

Trojcestné ventily zmiešavajú médiá z dvoch prívodov do jedného výstupu, čím umožňujú reguláciu prietoku v jednotlivých prívodoch. V systémoch ústredného kúrenia sa bežne používajú na reguláciu teploty prívodnej vody. Požadovaná výstupná teplota sa dosiahne zmiešaním horúcej vody z kotla so spiatočným médiom. Okrem zmiešavacej funkcie môžu byť trojcestné ventily použité aj ako rozdeľovacie alebo prepínacie ventily.

Štvorcestné zmiešavacie ventily slúžia na reguláciu teploty vody v systéme a zároveň zvyšujú teplotu spiatočky do kotla, čo prispieva k jeho odolnosti voči korózii. Kompaktné 3- a 4-cestné zmiešavacie ventily je možné ovládať ručne pomocou rukoväte alebo elektricky prostredníctvom pohonu, čím sa vytvorí integrovaná jednotka.

Špecifické vlastnosti a modely

Na trhu existujú rôzne typy trojcestných zmiešavacích ventilov, ktoré sa líšia materiálom, konštrukciou a určením. Napríklad:

• Trojcestný zmiešavací ventil ESBE VRG 132: Vyrába sa z mosadze typu DZR s ochranou proti vylúhovaniu zinku. Ventil je vybavený nastavovacím ručným kolieskom so stupnicou a koncovými dorazmi s akčným rádiusom maximálne 90°. Je kompatibilný s radou servopohonov ESBE rady 90 (vrátane regulátorov 90C a pod.) prostredníctvom adaptéra VRG 801, ako aj s VZT servopohonmi BELIMO. Všetky hlavné časti je možné vymeniť alebo pretesniť pomocou sady tesnení alebo kompletnej renovačnej sady.
• Trojcestný prírubový zmiešavací ventil ESBE rady 3F: Telo ventilu je vyrobené z liatiny a je určený pre systémy vykurovania alebo chladenia. Armatúra je vybavená pákou pre ručné ovládanie a stupnicou na určenie polohy, ale vo väčšine prípadov sa používa s pohonom. Operačný uhol ventilu je 90°.
• Trojcestný zmiešavací ventil ESBE VRG 131: Podobne ako VRG 132, aj tento ventil je vyrobený z mosadze typu DZR s ochranou proti vylúhovaniu zinku a je vybavený nastavovacím ručným kolieskom.

Pri výbere ventilu je dôležité zohľadniť priemer závitu, typ závitu (interný BSP), pracovný tlak, pracovnú teplotu a prietokový koeficient (KV). Napríklad pre ventil s priemerom 1 1/4 palca je KV hodnota 18, čo udáva množstvo prietoku vody pri teplote 15 °C s tlakovým rozdielom 0,1 MPa. Úniky média by mali byť pod 0,1%.

Použitie v rôznych aplikáciách

Trojcestné zmiešavacie ventily nachádzajú široké uplatnenie v rôznych oblastiach:

• Kúrenárske aplikácie: Regulácia teploty prívodnej vody do vykurovacích systémov, ako sú podlahové, stenové vykurovanie alebo radiátory.
• Chladenie: V systémoch chladenia sa používajú na miešanie chladnejších a teplejších médií na dosiahnutie požadovanej chladiacej teploty.
• Príprava teplej vody: V systémoch ohrevu teplej úžitkovej vody.
• Ochrana kotlov: Pri kotloch na tuhé palivo sa používajú na zmiešavanie spiatočky, čím sa predchádza nízkoteplotnej korózii a predlžuje sa životnosť kotla.

Ventily sa dajú použiť ako zmiešavacie, rozdeľovacie alebo spínacie armatúry. Servopohony, ktoré sa k nim pripájajú, umožňujú automatickú reguláciu teploty podľa nastavených parametrov.

Servis a údržba

Väčšina hlavných častí trojcestných ventilov, vrátane tesnení, je vymeniteľná alebo pretesniteľná pomocou renovačných sád. Vo väčšine prípadov nie je nutné pri servise demontovať ventil z aplikácie, čo zjednodušuje údržbu.
