Trojcestný ventil je univerzálne zariadenie, ktoré nachádza svoje uplatnenie v širokej škále domácich a priemyselných systémov. V kontexte plynových kotlov pre domácnosť slúži tento komponent na reguláciu toku chladiacej kvapaliny vo vykurovacom systéme a pri príprave teplej úžitkovej vody (TÚV). Pri rôznych poruchách plynových kotlov sa používatelia často stretávajú s problémami spôsobenými práve nefunkčnosťou trojcestného ventilu. Pochopenie jeho fungovania a možností diagnostiky môže byť užitočné pre včasné odhalenie a prípadné odstránenie poruchy.
Konštrukcia a princíp činnosti trojcestného ventilu
Napriek zdanlivo zložitému vzhľadu je konštrukcia trojcestného ventilu pomerne jednoduchá. Je dôležité poznamenať, že sa dizajn môže líšiť v závislosti od výrobcu, avšak základný princíp činnosti zostáva rovnaký. Teleso ventilu je zvyčajne vyrobené z bronzu, zatiaľ čo vnútorné pracovné prvky, ako je vreteno a pružiny, sú z ocele. Membrána, kľúčový prvok pre reguláciu prietoku, je často vyrobená z gumy. Spojovacie časti (armatúry) môžu byť závitové alebo spájkované, v závislosti od konkrétneho modelu.
Jedna z bežných konfigurácií trojcestného ventilu zahŕňa:
- Uholový priechodný dopravný kanál (označený ako 1, 2).
- Priamy priechodný dopravný kanál (označený ako 1, 3).
- Hnacia hlava (označená ako 4).
- Preprava prúdov v režime vykurovania (označená ako A).
- Preprava tokov v režime zásobovania teplou vodou (označená ako B).
Trojcestný ventil je zvyčajne spojený s elektromechanickým pohonom, ktorý umožňuje dvojbodové riadenie. Ovládací mechanizmus môže byť manuálny, elektromechanický (termostatický, s tepelnou hlavou) alebo elektrický/hydraulický.
Princíp činnosti v plynovom kotle spočíva v prepínaní toku chladiacej kvapaliny medzi vykurovacím okruhom a okruhom TÚV. V normálne otvorenom režime je aktívny priamy priechodný kanál, zatiaľ čo uhlový kanál je uzavretý. Zmenou polohy vretena a klapky sa prepína prietok do uhlového kanála a blokuje sa priamy kanál, čím sa zabezpečuje dodávka teplej vody alebo zmena režimu vykurovania. Možné sú aj medzipolohy, ktoré umožňujú čiastočné zmiešavanie prúdov.
Údržba plynových kotlov Protherm a legislatíva
Výrobcovia plynových kotlov, vrátane značky Protherm, odporúčajú vykonávať plánovanú údržbu zariadenia raz ročne, ideálne pred začiatkom vykurovacej sezóny. Na Slovensku, podobne ako v iných krajinách, existujú legislatívne predpisy týkajúce sa bezpečného používania plynových spotrebičov. V Ruskej federácii napríklad platia "Pravidlá používania plynu z hľadiska zaistenia bezpečnosti pri používaní a údržbe vnútorných a vnútorných zariadení pri poskytovaní verejných služieb pre dodávku plynu", schválené nariadením vlády. Tieto pravidlá vyžadujú od užívateľov uzatvorenie zmluvy o údržbe so špecializovanou organizáciou.
V posledných rokoch boli zavedené aj sankcie za porušenie pravidiel bezpečného používania a údržby plynových zariadení, vrátane pokút za:
- Obchádzanie zmluvy o údržbe a opravách.
- Odmietnutie prijať odborníka na vykonanie údržby.
- Zamedzenie výmeny plynového zariadenia.
- Konanie, ktoré viedlo k nehode alebo ohrozilo život a zdravie ľudí.
- Predčasné alebo nekvalitné vykonanie prác na údržbe a opravách.
Dôrazne sa neodporúča vykonávať práce na plynovom systéme kotla bez potrebných znalostí a oprávnení. Domáci majstri však môžu vykonať niektoré jednoduché úkony údržby odporúčané výrobcom.
Kontrola prevádzkyschopnosti komponentov kotla Protherm Gepard (Panther)
Pri údržbe kotla Protherm Gepard (Panther) je možné skontrolovať funkčnosť viacerých kľúčových komponentov:
Snímač prietoku TÚV
Tento snímač monitoruje prietok teplej úžitkovej vody. Jeho porucha môže viesť k tomu, že kotol nebude ohrievať vodu. Kontrola sa vykonáva cez servisné menu (reťazec d.36), kde sa sledujú namerané hodnoty. Pri otvorenom kohútiku teplej vody by mal snímač indikovať prietok. Ak sú hodnoty nulové alebo nízke, snímač je pravdepodobne nefunkčný.
Ionizačná elektróda systému regulácie plameňa
Táto elektróda monitoruje prítomnosť plameňa. Skontrolujte kvalitu ionizácie v servisnom menu (reťazec d.44). Nízka hodnota parametra signalizuje dobré spaľovanie. Pri vysokej hodnote alebo kolísaní parametrov je potrebná kontrola a prípadné čistenie elektródy.
Správnosť pripojenia kotla k elektrickej sieti
Kotol musí byť pripojený k sieti cez uzemnenú zásuvku. Fázový vodič musí byť pripojený k fázovému kontaktu kotla. Nesprávne pripojenie môže ovplyvniť funkciu ionizačnej elektródy.

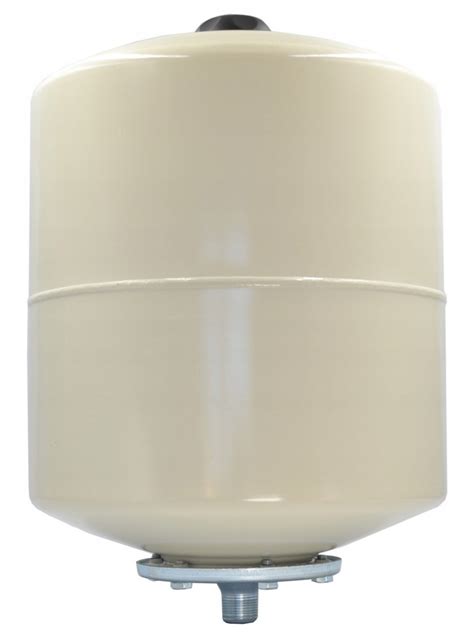

Expanzná nádoba
Expanzná nádoba kompenzuje zmeny objemu vody vo vykurovacom systéme pri zmene teploty. Tlak vody v horúcom stave by mal byť len mierne vyšší ako v studenom stave. Ak je rozdiel tlakov príliš veľký, je potrebné skontrolovať funkčnosť alebo tlak vzduchu v expanznej nádobe.
Dynamický tlak plynu na vstupe do plynového ventilu
Tlak plynu v sieti sa môže meniť. Nízky tlak môže spôsobiť zníženie výkonu kotla alebo jeho vypnutie. Informácie o prípustnom rozsahu tlaku a metóde merania nájdete v nastaveniach plynového ventilu (napr. SIT).
Čistenie spaľovacej komory a výmenníka tepla

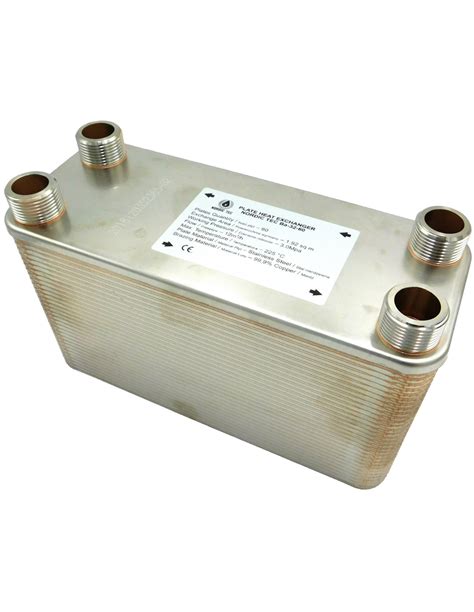

Pravidelné čistenie povrchu plynového horáka a primárneho výmenníka tepla od produktov spaľovania je nevyhnutné pre efektívnu prevádzku. Pre dôkladnejšie čistenie výmenníka tepla je často potrebné ho demontovať.
Obehové čerpadlo
Po dlhšej nečinnosti sa rotor obehového čerpadla môže "zakysnúť". Pred zapnutím kotla je vhodné skrutkovačom otočiť hriadeľ čerpadla, aby sa uvoľnil.
Typy trojcestných ventilov a ich funkcie
Trojcestné ventily sa delia podľa princípu činnosti:
- Oddeľujúce: Rozdeľujú prietok a smerujú ho do dvoch rôznych okruhov.
- Prepínacie: Umožňujú prepínanie medzi rôznymi spotrebičmi, ktoré využívajú tepelnú energiu (napr. vykurovací okruh a okruh TÚV v dvojokruhových kotloch).
- Miešacie: Umožňujú riadené miešanie prúdov pracovnej tekutiny, napríklad miešanie chladnejšej spiatočky s ohriatou chladiacou kvapalinou vo vykurovacom systéme.
Diagnostika porúch trojcestného ventilu
Pri podozrení na poruchu trojcestného ventilu je potrebné vykonať diagnostiku. Tento proces zvyčajne zahŕňa:
Krok 1: Kontrola pohonu ventilu
Diagnostika sa líši v závislosti od typu pohonu:
- Elektrický pohon: Skontrolujte vizuálnu integritu, dostupnosť napájania a funkčnosť pomocou elektrického testera. Prevádzkovateľný pohon by mal reagovať na pripojenie/odpojenie napájania pohybom posúvača.
- Termostatická hlavica: Skontrolujte reakciu na zmeny teploty priamym pôsobením na valec snímača (napr. pomocou fénu). Funkčná hlavica by mala tlačiť/ťahať za vreteno ventilu.
- Hydraulicky ovládaná jednotka: Diagnostika v systéme kotla je náročná. Zvyčajne sa vyžaduje demontáž a kontrola neporušenosti pružín, tesnení, membrán a krúžkov.
Krok 2: Kontrola mechanizmu ventilu (alokátora vlákien)
Počas prevádzky sa mechanizmus ventilu môže opotrebovať alebo sa v ňom môžu nahromadiť nečistoty. Vykonajte vizuálnu kontrolu všetkých dostupných častí. Skontrolujte plynulý zdvih membrány alebo vretena ventilu. Pohyb by mal byť hladký, bez zasekávania. Taktiež skontrolujte prvky tesnení (guľa alebo membrána) na prítomnosť trhlín alebo deformácií.
V prípade poruchy trojcestného ventilu sa môže prejaviť nedostatočná dodávka chladiacej kvapaliny, čo môže viesť k prehriatiu a vypnutiu kotla, alebo k nesprávnej teplote chladiacej kvapaliny vo vykurovacom systéme.
