Ústredné vykurovanie predstavuje komplexný systém zabezpečujúci efektívny prenos tepla z centrálneho zdroja do všetkých častí budovy. Cieľom je dosiahnuť rovnomerné rozloženie tepla do všetkých miestností s dôrazom na tepelný komfort, úsporu energie a možnosť presnej regulácie. Dobre navrhnutý a správne udržiavaný systém ústredného kúrenia je základom dlhodobej spoľahlivosti a nízkych prevádzkových nákladov.
Princíp fungovania ústredného vykurovania
Základným princípom ústredného kúrenia je ohrev teplonosného média, najčastejšie vody, v centrálnom zdroji tepla a jeho následná distribúcia do vykurovacích telies, ako sú radiátory alebo systémy podlahového vykurovania. Moderné systémy využívajú takmer výlučne nútený obeh, ktorý umožňuje efektívne riadenie a použitie menších priemerov potrubí.
Vykurovacia sústava musí zabezpečiť, aby sa teplo rovnomerne rozložilo po celom objekte a aby nedochádzalo k plytvaniu energiou. Zároveň musí byť schopná reagovať na premenlivý odber tepla v jednotlivých vetvách systému.

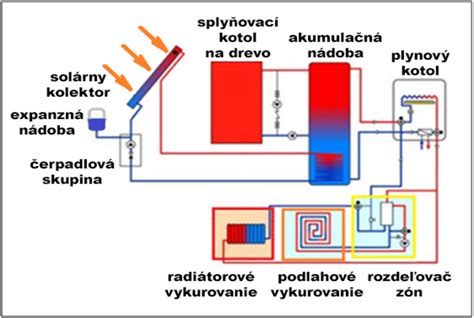

Hlavné komponenty systému ústredného vykurovania
Každý systém ústredného kúrenia pozostáva z viacerých technických komponentov, ktoré spolu tvoria funkčný celok:
- Zdroj tepla: Srdce celého systému, slúži na ohrev vody, ktorá sa následne distribuuje do vykurovacích telies. Môže ním byť napríklad kotol (plynový, na tuhé palivo, elektrický, kondenzačný), tepelné čerpadlo alebo solárny systém.
- Obehové čerpadlo: Zabezpečuje cirkuláciu vody v systéme, udržuje potrebný tlak a prietok pre efektívny prenos tepla do všetkých miestností. V menších systémoch postačuje jedno čerpadlo, vo väčších objektoch sa využíva viacstupňové alebo zónové riešenie s viacerými čerpadlami pre jednotlivé okruhy.
- Rozvodné potrubie: Prenáša teplú vodu od kotla k vykurovacím telesám a späť. Môže byť vyrobené z rôznych materiálov, ako je oceľ, meď alebo plast (napr. PEX, PP-R, viacvrstvové potrubia ako PEX-AL-PEX).
- Vykurovacie telesá: Prvky, ktoré odovzdávajú teplo do miestnosti. Medzi najbežnejšie patria radiátory (pracujúce na princípe konvekcie) a systémy plošného vykurovania (podlahové, stenové, stropné), ktoré fungujú na princípe sálania. Každé teleso je vybavené ventilom na reguláciu prietoku vody, čo umožňuje individuálne nastavenie teploty v miestnosti.
- Expanzná nádoba: Slúži na kompenzáciu objemových zmien vody pri zmene teploty. V uzavretých systémoch sa používa membránová expanzná nádoba.
- Regulačný systém: Zabezpečuje optimálnu teplotu v vykurovaných priestoroch. Môže zahŕňať izbové termostaty (mechanické, analógové, digitálne, inteligentné), časové spínače alebo ekvitermickú reguláciu, ktorá prispôsobuje teplotu vykurovacej vody vonkajšej teplote.
Typy ústredného vykurovania
Existuje niekoľko základných typov ústredného vykurovania, ktoré sa líšia teplonosným médiom a spôsobom distribúcie tepla:
Teplovodné vykurovanie
Je to najrozšírenejší typ ústredného kúrenia, kde ako teplonosné médium slúži voda s teplotou do 100 °C (v praxi často 50 - 80 °C). Voda sa ohrieva v kotle a pomocou potrubných rozvodov sa dopravuje do vykurovacích telies.
Moderné teplovodné sústavy sa vyznačujú hydraulickou vyváženosťou, malým objemom vody a veľkoplošnými vykurovacími telesami, čo prispieva k efektívnej prevádzke a tepelnej pohode.
Systémy s núteným obehom
Väčšina súčasných teplovodných systémov využíva nútený obeh vody zabezpečený obehovým čerpadlom. Tento systém umožňuje presnejšiu reguláciu teploty a menšie priemery potrubí v porovnaní so staršími samotiažnymi systémami.
Samotiažne systémy
Staršie systémy, kde cirkulácia vody prebieha na základe rozdielu hustoty teplej a studenej vody. Vyžadujú si väčšie priemery potrubí a sú menej efektívne pri regulácii.
Teplovzdušné vykurovanie
Tento systém využíva ako teplonosné médium ohriaty vzduch, ktorý sa rozvádza priamo do miestností. Historicky sa používal už v starovekom Ríme (hypocaustum) a bol bežný do začiatku 20. storočia. V posledných rokoch zaznamenáva návrat, najmä v domoch s rekuperačným vetraním alebo pri nízkej potrebe tepla.
Nevýhodou teplovzdušného vykurovania sú pomerne veľké tepelné straty a vírenie prachu v dôsledku prúdiaceho vzduchu. Vyžaduje si tiež priestranné šachty na rozvod vzduchu.
Parné vykurovanie
Pri parnom vykurovaní sa ako teplonosné médium využíva para. Vďaka vysokému obsahu energie sa používajú potrubia s malým prierezom. Transport média je zabezpečovaný vlastným tlakom, preto nie je potrebné obehové čerpadlo. Parné systémy nevyžadujú expanznú nádrž na strane kondenzátu.
Dosiahnutie teploty pary si vyžaduje neustále zohrievanie vykurovacieho zariadenia takmer na 100 °C alebo vyššiu. 1 kg kondenzačnej pary uvoľní približne 15 až 20-krát viac tepelnej energie ako 1 kg vody.
Moderné technológie a komponenty
Vývoj v oblasti vykurovania smeruje k vyššej energetickej efektívnosti a automatizácii.

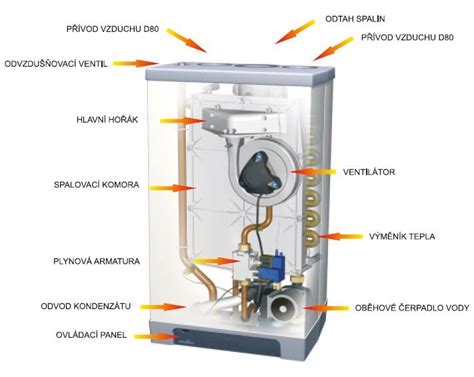

Kondenzačné technológie
Kondenzačné kotly využívajú nielen teplo vznikajúce pri spaľovaní (čistá výhrevnosť), ale aj teplo obsiahnuté vo vodnej pare obsiahnutej v spalinách (hrubá výhrevnosť). Vysoko výkonné výmenníky tepla ochladzujú spaliny do takej miery, že vodná para kondenzuje, čím sa dosahuje vysoká sezónna účinnosť (až 98 %).
Tepelné čerpadlá
Tepelné čerpadlá sú čoraz populárnejším zdrojom tepla, najmä v novostavbách. Využívajú energiu z okolitého prostredia (vzduch, zem, voda) na vykurovanie a ohrev teplej vody. Ich výkonnostný koeficient (COP) udáva pomer prenosu tepla k spotrebe energie.
Solárne systémy
Solárne kolektory premieňajú slnečné žiarenie na teplo, ktoré sa môže využiť priamo na ohrev teplej vody alebo ako doplnkový zdroj tepla pre vykurovací systém. Absorbér je kľúčovou súčasťou solárneho kolektora, ktorý absorbuje slnečné žiarenie.
Špeciálne solárne absorbéry vzduchu môžu odoberať teplo z okolitého vzduchu a slnečného žiarenia. V systémoch s dvojrežimovým ohrevom TV pracujú solárne kolektory v spojení s inými zdrojmi tepla, napríklad s kotlom.
Kogeneračné jednotky
Kogeneračná jednotka (CHP) vyrába súčasne elektrickú energiu a teplo. Skladá sa z motora, synchrónneho generátora a výmenníka tepla. Spaľovací plynový motor poháňa generátor na výrobu elektriny, pričom uvoľnené teplo sa využíva na vykurovanie.
Hybridné zdroje tepla
Hybridný zdroj tepla je napájaný z viacerých zdrojov energie, napríklad kombináciou tepelného čerpadla a plynového kondenzačného kotla. Tepelné čerpadlo pokrýva základné zaťaženie s využitím energie z prostredia, zatiaľ čo kotol sa zapne vtedy, keď je to výhodnejšie.
Regulácia a hydraulické vyregulovanie
Správne nastavený regulačný systém vykurovania zabezpečí, že kotol produkuje iba toľko tepla, koľko je v danom čase potrebné. Moderné termostaty umožňujú programovanie, diaľkové ovládanie a prispôsobovanie teploty na základe vonkajších podmienok.
Hydraulické vyregulovanie vykurovacej siete je kľúčové pre rovnomerné rozloženie tepla. Ak sieť nie je správne vyregulovaná, miestnosti ďalej od kotla môžu byť chladnejšie, zatiaľ čo tie bližšie môžu byť prekúrené. Efektívne hydraulické vyregulovanie zabezpečuje optimálnu prevádzku systému a znižuje spotrebu energie.
Označovanie a schematické diagramy
Schematický diagram je výkres vytvorený pomocou konvenčných symbolov, ktorý znázorňuje interakciu prvkov zariadenia. Slúži na zobrazenie spôsobu pripojenia inštalačných prvkov a ich poradia.
Označenia na normatívnych schematických diagramoch sa riadia dokumentmi GOST. Pre vykurovanie sú to napríklad GOST 21.609-83 a GOST 21-606-95.
Lokálne vykurovanie
V porovnaní s ústredným vykurovaním, lokálne vykurovanie slúži na vykurovanie malých priestorov samostatným vykurovacím zariadením. Zdroj tepla je zároveň vykurovacím telesom, ktoré odovzdáva teplo priamo do miestnosti. Medzi tradičné typy patria plynové vykurovacie telesá (gamatky), telesá na pevné palivo (kachle) alebo elektrické telesá. V posledných rokoch sa používajú aj infračervené tepelné žiariče.
Údržba a kontrola
Pravidelná údržba a kontrola vykurovacieho systému sú nevyhnutné pre jeho správnu funkciu a dlhú životnosť. Revízny technik počas ročnej emisnej kontroly zisťuje kvalitu spaľovania a straty v spalinách, čím zabezpečuje správnu funkciu horáka a bezpečnosť systému.
Povrchové straty starého kotla môžu byť podstatne vyššie ako straty spalinami, preto je dôležité sledovať aj celkovú účinnosť zariadenia.
