Tlakové expanzné nádoby slúžia na vyrovnávanie zmien objemu kvapaliny spôsobených zmenami jej teploty a na udržanie pretlaku v sústave v predpísanom rozmedzí. Tieto nádoby sú vyrobené z kvalitného hlbokoťahaného zváraného oceľového plechu a sú vybavené antikoróznou povrchovou úpravou.
Z jednej strany membrány je vyrovnávací plyn a z druhej strany kvapalina. V studenom stave je skoro celý objem expanznej nádoby vyplnený plynom. Pri raste teploty v sústave sa zväčšuje objem a tlak kvapaliny, tá vstupuje do expanznej nádoby a stláča plyn na jej druhej strane. Expanzné nádoby sú nevyhnutnou súčasťou mnohých technických systémov, najmä v oblasti kúrenia, vody a iných kvapalných médií. Zabezpečujú stabilitu a ochranu proti nežiaducim tlakovým nárazom, ktoré môžu poškodiť zariadenia v systéme.
Bez expanznej nádoby by tlak v systéme mohol nekontrolovane rásť, čo by mohlo viesť k poruchám alebo dokonca k havárii.
Čo je expanzná tlaková nádoba?
Expanzná tlaková nádoba je špeciálny typ nádoby navrhnutý na reguláciu tlaku v uzavretých systémoch. Jej hlavnou funkciou je kompenzovať zvýšený objem kvapaliny spôsobený zmenami teploty, čo zabraňuje poškodeniu zariadení v systéme spôsobenému vysokým tlakom. V systémoch ako sú vykurovacie okruhy alebo prívod vody, môže dochádzať k výrazným výkyvom tlaku, ktoré sú nevyhnutné pre optimálnu prevádzku týchto systémov.
Expanzné nádoby sa skladujú buď v otvorenej alebo uzavretej verzii a podľa materiálu sa rozdeľujú na plastové expanzné nádoby a oceľové expanzné nádoby. Každý typ má svoje špecifické výhody v závislosti od požiadaviek systému, kde je použitý.
Ako fungujú expanzné tlakové nádoby?
Pri zmene teploty sa objem kvapaliny v uzavretých systémoch zväčšuje, čo môže spôsobiť zvýšenie tlaku. Expanzné tlakové nádoby pohlcujú tento nadbytočný objem, čím udržujú tlak na stabilnej úrovni. Tieto nádoby môžu byť vybavené gumovými membránami alebo vankúšmi, ktoré sa prispôsobujú zmenám objemu a zaisťujú hladkú prevádzku systému.

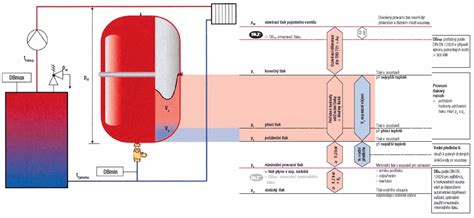

Tento tlak je spôsobený fyzikálnym rozšírením vody pri zvyšovaní teploty. V expanznej nádobe je tlak regulovaný pomocou dvoch komôr, ktoré oddeľuje pružná membrána. Na jednej strane nádoby sa nachádza voda z vykurovacieho systému a na druhej strane sa nachádza plyn, obvykle vzduch alebo dusík. Plyn v expanznej nádobe pôsobí ako tlmič tlaku - jeho pružnosť umožňuje, aby absorbcia tlaku spôsobeného expanziou vody bola postupná a stabilná. Po ochladení vody sa membrána vráti do pôvodnej polohy, pretože tlak klesá, čím sa systém vracia do pôvodného stavu.
Používajú sa vo vykurovacích systémoch, kde zmeny teploty môžu spôsobiť expanziu vody, čím sa predchádza poškodeniu zariadení, ako sú kotly, rúrky a ďalšie komponenty systému. Okrem toho sa expanzné nádoby používajú aj v systémoch prívodu vody, kde slúžia na vyrovnávanie tlaku a znižovanie rizika pretlaku v potrubiach.
Typy expanzných nádob
Existuje niekoľko typov expanzných nádob, ktoré sú vhodné pre rôzne aplikácie. Dve najbežnejšie kategórie sú:
Otvorené expanzné nádoby
Otvorené expanzné nádoby sú tradičným riešením, ktoré sa často nachádza v starších systémoch. Sú vybavené otvorom na vrchu, ktorý umožňuje kvapaline prúdiť do nádoby. Otvorené expanzné nádoby sú jednoduché a cenovo dostupné, no vyžadujú pravidelnú údržbu a sú náchylné na koróziu. Umiestňujú sa do najvyššieho bodu vykurovacieho systému, čo umožňuje prirodzenú expanziu vody pri zmene teploty.
Hoci sú otvorené expanzné nádoby jednoduché a cenovo dostupné, ich hlavnou nevýhodou je vyššia náchylnosť na koróziu a potreba pravidelnej kontroly hladiny vody. V tomto type nádoby nie je plyn a voda od seba oddelené membránou, čo znamená, že voda má priamy kontakt s okolitým vzduchom. Dnes sa už ale jedná o zastarané riešenie.
Uzavreté (membránové) expanzné nádoby
Membránové expanzné nádoby predstavujú modernejšiu alternatívu, kde pružná membrána oddeľuje vodu od vzduchu. Sú hermeticky uzavreté, priestorovo úsporné a výrazne bezpečnejšie, pretože vďaka membráne oddeľujúcej vodu a plyn zabezpečujú stabilný tlak, chránia sústavu pred poškodením a plne vyhovujú požiadavkám súčasných kotlov, tepelných čerpadiel aj ďalších moderných zdrojov tepla. Tento typ je ideálny pre zabezpečenie tlaku v uzavretých okruhoch, ako sú moderné kúrenie a solárne systémy. Uzavreté nádoby sú efektívnejšie pri regulácii tlaku a umožňujú prácu s vyššími teplotami.
Hlavné výhody membránových expanzných nádob spočívajú v ich dlhej životnosti a nízkych nárokoch na údržbu. Vďaka uzavretému systému nedochádza k odparovaniu vody, čo eliminuje potrebu jej pravidelného dopĺňania. V moderných domácnostiach sa častejšie používajú membránové nádoby, pretože poskytujú stabilnejší tlak a vyžadujú menej údržby. Uzavreté expanzné nádoby sa stali štandardom v moderných systémoch, pretože sú efektívne, spoľahlivé a nevyžadujú pravidelnú údržbu v takej miere ako otvorené nádoby.
Využitie expanzných tlakových nádob
Expanzné tlakové nádoby majú širokú škálu využitia v rôznych technických a priemyselných systémoch:
Vykurovacie systémy
Expanzné tlakové nádoby sú nevyhnutné v centralizovaných vykurovacích systémoch, ktoré používajú horúcu vodu alebo paru. Keď sa voda zahrieva, jej objem sa zväčšuje a tlak stúpa. Expanzné nádoby absorbujú tento tlak a chránia systém pred poškodením. Sú tiež kľúčové pre prevenciu opotrebenia a korózie v kúrení. Expanzná nádoba je neoddeliteľnou súčasťou vykurovacieho systému, pretože reguluje tlak a chráni systém pred poškodením. Jej hlavnou funkciou je absorbovanie zmien objemu vody pri jej ohreve.
Každá teplovodná vykurovacia sústava musí byť chránená proti nebezpečnému nárastu tlaku aj jeho poklesu. Základ zabezpečenia tvorí expanzná nádoba a poistný ventil. Voda vo vykurovacej sústave sa pri zahrievaní prirodzene rozpína a zväčšuje svoj objem. Ak by tento nárast nemal kam „ustúpiť“, začal by v systéme rýchlo a nekontrolovane rásť tlak. Takýto stav predstavuje vážne riziko - môže dôjsť k poškodeniu potrubia, radiátorov, armatúr, ale aj samotného zdroja tepla, napríklad kotla alebo tepelného čerpadla. V krajných prípadoch môže pretlak spôsobiť únik vody, haváriu sústavy alebo ohroziť bezpečnosť osôb v objekte.
Bez správne navrhnutého zabezpečenia môže aj úplne bežná prevádzka kúrenia viesť k nebezpečnému pretlakovaniu a poškodeniu celej vykurovacej sústavy. Zabezpečenie vykurovacej sústavy má preto zásadnú úlohu - udržať tlak v bezpečnom rozmedzí nielen pri ohreve, ale aj pri následnom chladnutí vykurovacej vody. Na to slúžia napríklad expanzné nádoby, poistné ventily a ďalšie bezpečnostné prvky, ktoré spoločne zabezpečujú stabilnú a spoľahlivú prevádzku. Správne navrhnuté a funkčné zabezpečenie chráni technické zariadenie, predlžuje jeho životnosť a zároveň zabezpečuje pokojný a bezstarostný chod kúrenia po mnoho rokov.
Systémy pitnej vody (OPV)
V systémoch zásobovania vodou expanzné nádoby zabezpečujú, že tlak v potrubiach zostáva stabilný. Tlakové nádoby sa používajú na kompenzáciu zmien objemu vody, ktoré vznikajú pri kolísaní teploty vody. Tieto nádoby sa bežne používajú v domácnostiach na zabezpečenie stabilného tlaku vo vodovodných systémoch. Nádoby rady HW sú určené k prevádzke v systémoch s prípravou OPV. Bez tlakovej nádoby by sa čerpadlo cyklicky zapínalo pri každej potrebe vody. Takéto časté a potenciálne krátke cykly by skrátili životnosť čerpadla. Tlakové nádoby sú navrhnuté tak, aby uskladňovali vodu, keď je čerpadlo v prevádzke, a potom dodávali tlakovú vodu späť do systému, keď sa čerpadlo vypne.
Solárne systémy
V solárnych systémoch, ktoré zahŕňajú vykurovanie vody, môžu expanzné nádoby pomôcť regulovať tlak pri zmene teploty. Keď slnko vyhrieva kvapalinu v solárnych kolektoroch, objem kvapaliny sa zvyšuje. Expanzné nádoby zabraňujú poškodeniu systému a zaisťujú jeho správnu funkčnosť.
Chladiace systémy
Expanzné nádoby sú tiež dôležité v chladiacich systémoch, kde sa kvapaliny zahrievajú a ochladzujú. Tieto systémy vyžadujú reguláciu tlaku, aby sa predišlo poškodeniu potrubí a zariadení.
Správny výber a výpočet expanznej nádoby
Správny výber expanznej nádoby je kľúčový pre bezpečnú a efektívnu prevádzku vykurovacieho systému. Táto nenápadná, no zásadná súčasť reguluje tlak a objem vody, čím predchádza únikom, poškodeniu a neefektívnemu fungovaniu. Pri výbere správnej nádoby je nevyhnutné presne vypočítať jej objem. Ten závisí od celkového množstva vody v systéme a maximálneho prevádzkového tlaku. Správna voľba expanznej nádoby výrazne ovplyvňuje spoľahlivosť a efektivitu vykurovacieho systému.
Presný výpočet objemu expanznej nádoby je kľúčový pre spoľahlivú prevádzku vykurovacieho systému. Pri jeho určovaní je potrebné zohľadniť viacero faktorov, ako sú teplotná rozťažnosť vody, prevádzkový tlak a celkový objem systému. Vo všeobecnosti platí, že objem expanznej nádoby by mal predstavovať približne 5 % z celkového objemu vykurovacieho systému. Tento pomer zabezpečuje dostatočnú kapacitu na absorbovanie rozšírenia vody bez rizika pretlaku. Na výpočet expanznej nádoby možno použiť preddefinované tabuľky, ktoré umožňujú rýchle a presné určenie vhodnej veľkosti nádoby na základe objemu vykurovacieho systému a pracovného tlaku. Pri výpočte je nevyhnutné zohľadniť aj teplotnú rozťažnosť vody, ktorá spôsobuje zväčšenie jej objemu pri ohreve. Ak vykurovací systém obsahuje špecifické podmienky, ktoré môžu ovplyvniť výpočet expanznej nádoby, odporúča sa konzultovať riešenie s odborníkom.
Inštalácia a údržba expanzných nádob
Inštalácia
Rovnako dôležitá je aj správna inštalácia. Expanzná nádoba by mala byť umiestnená na vhodnom mieste - ideálne v blízkosti kotla - a správne pripojená k systému. Bezchybná inštalácia expanznej nádoby je nevyhnutná pre bezpečný a efektívny chod vykurovacieho systému. Kľúčovým faktorom je jej umiestnenie - ideálne v najvyššom bode systému. Rovnako dôležité je aj správne pripojenie expanznej nádoby k vykurovaciemu okruhu. Nesprávne pripojenie môže viesť k únikom alebo zníženej účinnosti. Preto je nevyhnutné dbať na kvalitné spoje a zabezpečiť, aby nádoba zostala ľahko prístupná na pravidelnú údržbu. Pri inštalácii sa často vyskytujú chyby, ktoré môžu negatívne ovplyvniť výkon nádoby. Dodržiavanie osvedčených postupov pri inštalácii pomáha predchádzať problémom a zabezpečiť spoľahlivú prevádzku vykurovacieho systému. Správne umiestnenie a kvalitné pripojenie expanznej nádoby sú základom jej optimálnej funkčnosti.
Aby sa zabezpečila maximálna životnosť vašej nádoby, mala by byť vždy nainštalovaná na krytom a suchom mieste. Nádoba by sa nemala trieť alebo opierať o okolité tvrdé povrchy, ako sú steny atď. Nádobu nainštalujte na vhodné miesto, aby ste zabránili poškodeniu vodou v dôsledku úniku. Nádoba by mala byť vždy umiestnená za čerpadlom. Ak je nádoba nainštalovaná ďaleko od čerpadla, nainštalujte tlakový spínač v blízkosti nádoby. Nádoba by mala byť nainštalovaná čo najbližšie k tlakovému spínaču, snímaču alebo snímaču prietoku. Zarovnajte podľa potreby. Všetky vertikálne a horizontálne nádoby by mali byť umiestnené na pevnom podstavci. Ak je pravdepodobné, že sa v blízkosti budú vyskytovať vibrácie, nádoba by mala byť namontovaná na pružnom podklade. Nádoby s oceľovými základňami by sa mali montovať pomocou dodaných "L" konzol, zatiaľ čo nádoby s plastovými podstavcami by sa mali montovať cez otvory v podstavci. V prípade základne bez otvorov by sa mali otvory vyvŕtať v štyroch bodoch rovnomerne rozmiestnených pozdĺž okraja základne a potom by sa mali zodpovedajúcim spôsobom namontovať.
Nastavenie tlaku
V uzavretých vykurovacích systémoch zohráva počiatočný tlak kľúčovú úlohu pri zabezpečení ich správnej funkcie. Mal by byť nastavený mierne pod zapínacím tlakom systému, aby expanzná nádoba mohla efektívne kompenzovať zmeny objemu vody pri jej ohreve. Maximálny prevádzkový tlak predstavuje hranicu, ktorú systém nesmie prekročiť. Ak by sa tak stalo, aktivuje sa poistný ventil, čo môže spôsobiť únik vody alebo iné komplikácie. Poistný ventil slúži ako ochranný mechanizmus, ktorý zabraňuje poškodeniu systému pri nadmernom tlaku. Správne nastavenie počiatočného tlaku je dôležité nielen pre efektívnu činnosť expanznej nádoby, ale aj pre celkovú bezpečnosť vykurovacieho systému. Expanzná nádoba síce pracuje nenápadne, rozhodne však nepatrí medzi bezúdržbové súčasti vykurovacej sústavy. Minimálne raz ročne by mala prebehnúť kontrola jej technického stavu a najmä tlaku plynu, ktorý je kľúčový pre správnu funkciu.
Správne natlakovanie expanznej nádoby je kľúčové pre zabezpečenie jej správnej funkcie. Tlak vo vnútri nádoby musí byť nastavený presne tak, aby zodpovedal požiadavkám vykurovacieho systému. Ak je tlak v expanznej nádobe príliš nízky, nádoba nebude schopná efektívne absorbovať tlak spôsobený expanziou vody, čo môže viesť k opotrebovaniu a zníženiu účinnosti systému. Pred inštaláciou expanznej nádoby alebo pri jej pravidelnej údržbe je potrebné tlak v nádobe nastaviť na požadovanú hodnotu. Tento krok by mal byť vykonávaný odborníkom, ktorý pozná parametre systému a vie zabezpečiť, že expanzná nádoba bude pracovať optimálne.
Pri inštalácii nádob s čerpadlom riadeným tlakovým spínačom s diferenčným tlakom vyšším ako 2 bary (30 psi), elektronicky riadeným alebo s frekvenčným meničom by mal byť tlak vzduchu nastavený na 65 % vypínacieho alebo maximálneho tlaku systému. V prípade nádob inštalovaných na vodovodnom systéme by mal byť tlak vzduchu v nádobe nastavený na 65 % tlaku vodovodného systému. Nasaďte ochranný kryt vzduchového ventilu a zapečaťte ho štítkom vzduchového ventilu, ak je k dispozícii. Upozornenie: Dbajte na to, aby tlak v systéme nikdy nebol nižší ako 4 bary (58 psi) oproti prednastavenému tlaku vzduchu v nádobe.
Údržba
Pravidelná údržba expanznej nádoby je základom pre jej dlhodobú spoľahlivosť. Najmenej raz ročne je potrebné vykonať kontrolu tlaku v nádobe a skontrolovať stav membrány. Opotrebovanie membrány môže výrazne ovplyvniť schopnosť nádoby vyrovnávať tlakové zmeny. V prípade, že tlak v nádobe nie je nastavený správne, je potrebné vykonať potrebné úpravy, aby bola nádoba schopná plniť svoju funkciu.
Jednou z hlavných výhod vymeniteľných membrán je ich schopnosť predĺžiť životnosť expanznej nádoby. Ak dôjde k poškodeniu, stačí vymeniť iba membránu, nie celú nádobu. Membrána v expanznej nádobe funguje ako elastická priehradka, ktorá oddeľuje vodnú a plynovú komoru. Tento mechanizmus reguluje tlak v systéme, čo je kľúčové pre jeho správne fungovanie. Na včasné odhalenie poškodenia je dôležité sledovať príznaky, ako sú nečakané výkyvy tlaku alebo neobvyklé zvuky v systéme. Pravidelná kontrola tlaku v expanznej nádobe a dodržiavanie odporúčaných servisných intervalov môžu výrazne predĺžiť jej životnosť.
Bezpečnostné prvky vykurovacích systémov
Vykurovacie systémy si vyžadujú spoľahlivé bezpečnostné opatrenia. Zabezpečenie teplovodnej vykurovacej sústavy nestojí na jednom jedinom prvku, ale na premyslenej kombinácii viacerých zariadení, ktoré spoločne strážia bezpečnú prevádzku kúrenia. Základ tvoria dva kľúčové komponenty, bez ktorých sa nezaobíde žiadna správne navrhnutá sústava:
- Expanzná nádoba: slúži na vyrovnávanie zmien objemu vykurovacej vody pri jej zahrievaní a chladnutí, čím zabraňuje nebezpečnému nárastu tlaku v potrubí a chráni celý systém pred dlhodobým preťažovaním.
- Poistný ventil: jeho úlohou je okamžite reagovať na nadmerný tlak a v prípade potreby časť vody bezpečne odpustiť, aby nedošlo k poškodeniu kotla, radiátorov alebo ďalších citlivých častí sústavy.
Kolísanie tlaku v vykurovacom systéme často signalizuje problém s expanznou nádobou - pravidelná kontrola vám môže ušetriť drahé opravy. Hromadenie vzduchových bublín môže znížiť účinnosť vykurovania, spôsobiť nerovnomerné rozloženie tepla a dokonca viesť k poruchám. Neoddeliteľnou súčasťou vykurovacieho systému je aj expanzná nádoba, ktorá absorbuje zmeny objemu vody pri jej ohreve, čím stabilizuje tlak v systéme. Pravidelná kontrola a údržba poistného ventilu a odvzdušňovacieho systému sú nevyhnutné pre dlhodobú spoľahlivosť vykurovania.
Poistný ventil ako posledná ochrana
Poistný ventil predstavuje poslednú a najdôležitejšiu bezpečnostnú poistku vykurovacej sústavy vo chvíli, keď zlyhá expanzná nádoba alebo dôjde k neštandardnému nárastu tlaku. Hneď ako tlak prekročí nastavenú hranicu, ventil sa automaticky otvorí a odpustí časť vody, čím zabráni poškodeniu potrubia, radiátorov aj samotného zdroja tepla. Práve vďaka tejto jednoduchej, ale spoľahlivej funkcii nedochádza k haváriám, ktoré by mohli mať vážne technické aj finančné následky.
Tipy pre prax:
- Pravidelne kontrolujte, či poistný ventil nezarastá vodným kameňom a nie je zablokovaný.
- Nikdy nezvyšujte otvárací tlak poistného ventilu „aby neodkvapkával“ - riskujete poškodenie celej sústavy.
- Ak poistný ventil často vypúšťa vodu, je to signál problému v systéme, nie porucha ventilu samotného.
Tabuľka: Stav tlaku vo vykurovacej sústave
| Stav tlaku | Prejav v sústave | Možné následky |
|---|---|---|
| Príliš nízky tlak | Zavzdušňovanie, kolísanie výkonu | Zlé vykurovanie, hlučnosť, korózia |
| Správny tlak | Stabilná prevádzka sústavy | Optimálny výkon a dlhá životnosť |
| Príliš vysoký tlak | Časté spínanie poistného ventilu | Namáhanie sústavy, riziko poškodenia |
