Čo obsahuje projekt ústredného vykurovania

Správnym výberom druhu kúrenia sa dá dlhodobo šetriť energia a aj náklady. Tomuto typu vykurovania sa hovorí ústredné, pretože teplo vzniká na jednom mieste a následne sa rozvádza do ďalších miestností. Projekt ústredného vykurovania je dôležitou témou, keďže mnoho prípadov sa končí chybným nadimenzovaním sústavy, čo vedie k vyšším nákladom alebo dokonca k zlej funkcii.

Význam a podstata projektu ústredného vykurovania

Projekt vykurovania je dôležitá súčasť technických zariadení budov (TZB), ktorá zabezpečuje tepelnú pohodu v objektoch. V prípadoch tepelného zdroja pre ohrev vody, umiestneného mimo vykurovaných miestností a použitím jedného vykurovacieho zariadenia pre vykurovanie celých bytových jednotiek, hovoríme o ústrednom kúrení. Tento termín sa síce používa len posledných pár desaťročí, no takýto vykurovací systém je známy oveľa dlhšie. Cena projektu za ústredné vykurovanie sa pohybuje v niekoľkých stovkách eur, čo sa odvíja od zložitosti projektu a okolností. Ide však o zanedbateľnú čiastku vzhľadom na podstatu systému vykurovania.

Základné kroky a podklady

Na začiatku je potrebné zvoliť vhodný zdroj tepla. Odporúčania sa odvíjajú od veľkosti a vlastností stavby a od jej funkcie. Projekt ústredného vykurovania zahŕňa návrh vykurovacieho systému, výber zdroja tepla, dimenzovanie vykurovacích telies, návrh rozvodov a regulácie. Pre vypracovanie projektu sú potrebné podklady, ako je architektonický projekt a energetický štandard budovy.

Kľúčové komponenty vykurovacieho systému a ich návrh v projekte

Pri teplovodnom vykurovaní nestačí vybrať si vhodný kotol. Aby vykurovací systém fungoval efektívne, musia spolupracovať aj jeho ďalšie komponenty. Začať by ste mali správnym výberom týchto komponentov a spolu s ním aj spracovaním projektu vykurovacej sústavy. Komponenty musia byť správne nainštalované, nastavené a udržiavané.

Výber zdroja tepla

Voľba vykurovacieho systému závisí od dostupnosti paliva, energetickej náročnosti budovy a požiadaviek investora. Prvým krokom pri výbere je voľba vykurovacieho média (plyn, drevo, slnečná energia) a následne voľba kotla. V súčasnosti je najpopulárnejšie vykurovanie tepelným čerpadlom alebo kondenzačným plynovým kotlom. Na výber sú aj kotly na biomasu (drevo, štiepka či pelety).

• Tepelné čerpadlá využívajú obnoviteľné zdroje energie (vzduch, zem, voda) a sú vysoko efektívne. Zabezpečujú vykurovanie aj chladenie a sú vhodné pre nízkoenergetické a pasívne domy. Sú najúspornejšie, ale majú vyššie investičné náklady.
• Kondenzačné kotly využívajú kondenzačné teplo spalín a dosahujú účinnosť až 98 %. Sú úspornejšie ako klasické plynové kotly a vhodné pre oblasti s dostupným plynovodom. Plynové kondenzačné kotly sú cenovo dostupné a spoľahlivé.
• Kotly na biomasu (drevo, pelety, hobliny, palivá z odpadov drevárskeho priemyslu) ponúkajú možnosť využitia rôznorodých palív. Ich vysoká spoľahlivosť spočíva aj v možnosti prepnúť na iný typ paliva, ak nastanú problémy s dodávaním jedného druhu alebo dramaticky vzrastie jeho cena.

Súčasťou projektu je aj návrh zdroja tepla pre vykurovanie a prípravu teplej úžitkovej vody.

Rozvodná sieť

Potrubná sieť sa skladá z vodou naplnených potrubných rozvodov, armatúr a minimálne jedného obehového čerpadla. Vykurovacia sústava musí teplo rovnomerne rozložiť po celom objekte a zbytočne ním neplytvať. Takisto musí zvládať premenlivý odber tepla v jednotlivých vetvách.

• Obehové čerpadlo: Počas jednej vykurovacej sezóny môže bežať aj 4 000 prevádzkových hodín. Náklady na jeho prevádzku teda bez problémov presiahnu 100 €. Moderné obehové čerpadlá pomáhajú systém hydraulicky vyregulovať jednoduchšie, pretože vedia meniť svoje otáčky a tým aj rýchlosť prúdenia vody.
• Izolácia potrubí: Z potrubí, cez ktoré tečie vykurovacia voda, môžete strácať nezanedbateľné množstvo tepla. Projekt zahŕňa návrh správnej izolácie. Starú izoláciu je možné vymeniť za novú, keďže súčasné izolačné materiály majú omnoho lepšie vlastnosti.
• Hydraulické vyregulovanie: Ak nie je potrubná sieť správne hydraulicky vyregulovaná, nemusia byť všetky vykurovacie plochy riadne zásobované teplom. Miestnosti ďalej od kotla budú príliš chladné, bližšie miestnosti zase prekúrené. Takýto vykurovací systém pracuje neefektívne a má vyššiu spotrebu energie. Rovnomerná teplota vo všetkých miestnostiach prinesie aj vyšší tepelný komfort.

Vykurovacie telesá

Vykurovacie telesá zabezpečujú, aby vykurovacia voda odovzdávala do miestností teplo v dostatočnej miere. Projekt zahrňuje komplexný návrh vykurovacích systémov, ktoré môžu byť:

• Radiátorové vykurovanie: Klasický a osvedčený systém. Používajú sa doskové radiátory, článkové radiátory alebo konvektory. Výhodou je rýchla reakcia na zmenu teploty a jednoduchá regulácia. Radiátory pracujú na princípe konvekcie, pri ktorej ohrievajú vzduch prúdiaci smerom nahor a odovzdávajú teplo okolitým objektom.

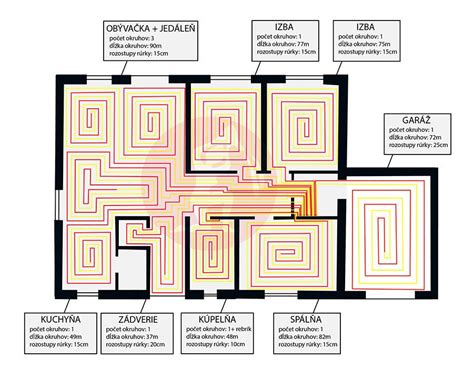

• Plošné vykurovanie (podlahové, stenové, stropné): Funguje na princípe sálania. Teplo odovzdáva priamo okolitým objektom. Pri plošnom vykurovaní môžete vďaka sálaniu znížiť teplotu o pár stupňov Celzia bez toho, aby ste zhoršili tepelný komfort. Podlahové vykurovanie je moderný nízkoteplotný systém, ktorý zabezpečuje rovnomerné rozloženie tepla v priestore. Vykurovacie potrubia sú umiestnené v podlahe a ohrevom podlahy sa vytvára príjemná tepelná pohoda.

Regulačný systém

Správne nastavený regulačný systém vykurovania zabezpečí, že kotol vyprodukuje iba toľko tepla, koľko je v danom čase potrebné. Tepelnotechnické výpočty a návrh regulácie vykurovacieho systému sú kľúčové pre jeho efektívnosť.

• Mechanické termostaty: Ovládajú priamo ventily, pomocou ktorých regulujú prietok vykurovacej vody (napríklad termostatické hlavice na radiátoroch). Ide o najmenej presný spôsob regulácie.
• Elektrické analógové termostaty: Spúšťajú kotol, len čo v izbe klesne teplota pod požadovanú úroveň. Vedia ho aj vypnúť a chrániť sústavu proti zamrznutiu, no obvykle nemajú žiadne ďalšie funkcie. Fungujú na princípe bimetalového spínača a nie sú najpresnejšie ani najúspornejšie.
• Elektrické digitálne termostaty: Sú vybavené displejom a tlačidlami. Teplotu sníma aj riadi elektronika s vysokou presnosťou, vďaka čomu sa vykuruje úspornejšie. Väčšinu z nich je možné programovať na rôzne časti dňa, dni v týždni atď. Moderné elektronické termostaty dokážu teplotu snímať aj regulovať presnejšie a podporujú aj ďalšie funkcie, ktoré pomáhajú ušetriť.
• Inteligentné termostaty: Okrem toho, že ich môžete programovať na diaľku cez internet, dokážu sa naučiť, ako majú nastaviť teplotu v rôznych častiach dňa. Mnohé z nich vedia teplotu regulovať aj vopred podľa predpovede počasia, vašej prítomnosti v dome či miestnosti alebo podľa toho, či práve vetráte.
• Ekvitermická regulácia: Ak to kotol a termostat umožňujú, je vhodné používať ekvitermickú reguláciu. Tá meria vonkajšiu teplotu a podľa nej nastavuje priamo teplotu vykurovacej vody. Ekvitermická regulácia vám obzvlášť pri súčasných teplejších zimách ušetrí množstvo nákladov pri zachovaní tepelnej pohody. Je však zložitejšia na nastavenie a do hry pri nej vstupuje napríklad aj úroveň tepelnej izolácie domu.

Pri centrálnych ústredných kúreniach v obytných zónach sa ovládanie teploty vody v radiátoroch vykonáva pomocou nastavení, ktoré určí projektant.

Systém odvodu spalín

Úlohou systému odvodu spalín je odvádzanie spalín vznikajúcich pri spaľovaní do vonkajšej atmosféry. Niektoré vykurovacie zdroje majú na komín či dymovod špeciálne požiadavky. Napríklad kondenzačný kotol produkuje kyslý kondenzát, ktorý by mohol komín poškodiť, preto projekt musí zohľadňovať materiálové a technické požiadavky na komín/dymovod.

Typy vykurovacích systémov a ich špecifiká

Existujú rôzne systémy dodávky tepla do bytových domov, pričom každý má svoje špecifiká.

Vodné vykurovanie

Najbežnejším systémom je ohrev vody, ktorý je najviac prispôsobený rôznym typom budov. Pri jeho navrhovaní je potrebné brať do úvahy:

• Rýchlosť chladenia chladiacej kvapaliny: Pre jednorúrkový systém bude stupeň ohrevu radiátorov v koncových častiach okruhu nižší ako v prvom.
• Hydraulický odpor: Čím zložitejšie vedenie, tým väčší odpor pre horúcu vodu pri prechode potrubím, čo si vyžaduje výkonnejšiu čerpaciu stanicu.
• Výkonové vlastnosti vody, potrubí a radiátorov: Pre zachovanie súčasných parametrov dodávky tepla je potrebné vykurovací systém pravidelne preplachovať.

Až donedávna bola najčastejšou možnosťou organizácie vykurovania centralizovaný rozvod teplej vody, čo platí dodnes. Na zníženie stupňa vykurovania radiátorov sa inštalujú termostaty; v jednorúrkových systémoch sú navyše nainštalované obtoky.

Centrálne ústredné kúrenie

Podstatou centrálneho rozvodu chladiacej kvapaliny v niekoľkých domoch je schéma: kotolňa - distribučné jednotky - spotrebitelia. Je dôležité, aby zohľadňovala normy pre vykurovanie bytových priestorov, pretože pri prechode horúcej vody cez komunikácie existuje vysoká pravdepodobnosť tepelných strát. Pri ústredných kúreniach, ktoré slúžia na pokrytie celých častí mesta, sa musí brať zreteľ aj na ekologický aspekt, menšie znečistenie vzduchu, vrátane minimálneho lokálneho znečistenia z dôvodu, že centrálna vykurovacia stanica je ďaleko od vykurovaných objektov a zväčša mimo obytnej zóny.

Prevádzkové funkcie centralizovaného vykurovania:

• Spotrebiteľ nemôže priamo ovplyvniť stupeň ohrevu vody; maximom je zníženie prietoku do konkrétneho radiátora.
• Problémy pri inštalácii meracích prístrojov na teplo, keďže každý byt môže mať od 2 do 5 distribučných stúpačiek.
• Termíny zapínania a vypínania kúrenia sú nezávislé od aktuálnych poveternostných podmienok.

Takéto vykurovanie má výhody aj nevýhody, pričom nevýhod je zvyčajne viac. Preto sa snažia prejsť na individuálne schémy zásobovania teplom, čo je však v súčasnosti problematické z dôvodu legislatívnych prekážok.

Individuálne vykurovanie bytového domu

Možnosť vyrobiť vykurovanie bytovej budovy "vlastnými rukami" je reálna, najmä pri moderných systémoch. Systém individuálneho vykurovania sa líši od tradičného veľkým výberom spôsobov vykurovania, nižšími nákladmi na energiu a schopnosťou regulovať jeho zapínanie/vypínanie podľa vonkajších faktorov.

Možnosti individuálneho vykurovania:

• Zásobovanie teplou vodou: Ako zdroj ohrevu vody je možné použiť plynové, elektrické alebo kotly na tuhé palivá. Posledne uvedené sa zriedka používajú v individuálnom vykurovacom systéme bytového domu kvôli potrebe vybaviť samostatnú kotolňu.
• Vzduchové vykurovanie: Kombinuje sa s vykurovaním a chladením bytových priestorov a vyžaduje špeciálnu klimatizačnú jednotku pripojenú k systému vzduchového potrubia.
• Parné vykurovanie: V systémoch vykurovania bytového domu sa používa extrémne zriedka, napriek vysokej účinnosti.

Normy a požiadavky pre projektovanie vykurovania

Pri navrhovaní vykurovania bytového domu je nevyhnutné poznať a dodržiavať platné normy a predpisy. Tieto normy sú podrobne uvedené v príslušných dokumentoch ako GOST, SNiP a iné. Bez ich dodržania nie je možné skolaudovať žiadny obytný dom.

Kľúčové normatívne dokumenty

• SNiP 2301-99: Opisuje úroveň ohrevu vzduchu v bytoch, bytových a nebytových priestoroch.
• SNiP 4101-2003: Informácie o miere vetrania a dodávky tepla v závislosti od typu budovy.
• SNiP 2302-2003: Informácie o požadovanom stupni tepelnej izolácie, nevyhnutné pre správny výpočet vykurovania.
• SNiP 4102-2003: Normy a požiadavky na ústredné kúrenie.

Okrem týchto dokumentov je potrebné vziať do úvahy obsah ďalších, ktoré sa týkajú konkrétnych vykurovacích zariadení, napríklad inštalácia a pripojenie plynových zariadení, organizácia kotolne atď.

Optimálne teploty v obytných priestoroch

Projekt vykurovania musí zabezpečiť optimálne teploty v obytných priestoroch, ktoré sú stanovené normami. Pre kvalitné vykurovanie schodísk obytných budov je potrebné zabezpečiť správnu úroveň tepelnej izolácie, za ktorú je zodpovedný správca. Najčastejšie trpí vykurovanie schodísk obytných budov, práve v nich je kvôli veľkým tepelným stratám teplota v zime takmer vždy pod normálom. Nájomníci domu majú právo sťažovať sa správcovskej spoločnosti na nápravu situácie. Kontrolné merania teploty v priestoroch musia byť vykonané zástupcami správcovskej spoločnosti na prvé odvolanie obyvateľov domu.

Príklady projektovej dokumentácie v praxi

Nižšie uvádzame príklady projektovej dokumentácie pre rôzne typy budov, ktoré ilustrujú rozmanitosť riešení v oblasti vykurovania a súvisiacich TZB.

Projekt bytového domu a administratívnej budovy

Objekt je členený na bytový dom a administratívnu budovu s úžitkovou plochou 6800 m². V rámci projektov sa riešilo: PD pre vykurovanie, chladenie, vzduchotechniku, klimatizáciu, v subdodávke plyn. Projekt vykurovania riešil teplovodné vykurovanie 36 bytov, obchodných priestorov a administratívnej budovy. Ako zdroj tepla slúži plynová kotolňa s výkonom 270 kW. Projekt chladenia rieši chladenie administratívnej budovy vodnými fancoilami, zdroj chladu je chladič o výkone 64 kW. Projekt klimatizácie rieši klimatizáciu bytov a obchodných priestorov split a multisplit klimatizačnými systémami.

Nízkoenergetická stavba EcoPoint Košice

Obytný komplex tvoria štyri bytové domy a polyfunkčný objekt. Projekt pre developera zahŕňal vytvorenie koncepcie a projektovú dokumentáciu pre vykurovanie, chladenie a vzduchotechniku objektu. Ako zdroj tepla boli navrhnuté tepelné čerpadlá typu zem-voda o výkone 2x70kW s primárnym zdrojom tepla/chladu 30 hlbinných vrtov o hĺbke 130m. Nízkoteplotné vykurovanie a chladenie priestorov je riešené aktívnym betónovým jadrom v stropoch, na prvom nadzemnom podlaží kombinované aj s podlahovým vykurovaním. Vetranie je zabezpečené centrálnou vetracou jednotkou so spätným získavaním tepla na úrovni 90%. Výmenníky tepla a chladu sú napájané z centrálneho nízkoteplotného systému vykurovania a chladenia.

Rekonštrukcia vykurovania Fakultnej nemocnice s poliklinikou

Projekt zahŕňal rekonštrukciu vykurovania areálu s jednou administratívnou budovou, 4 bytovými domami, jedálňou, objektmi vrátnice, dielne, skladov, garáží, práčovne, hlavnou budovou liečebne atď. Ako zdroje tepla boli navrhnuté samostatné plynové kotolne pre menšie objekty a plynová kotolňa s výkonom 1,3 MW pre hlavnú budovu. Riešili sa profesie: vzduchotechnika, vykurovanie, zdravotechnika, v subdodávke meranie a regulácia, elektroinštalácie. Vyhotovený bol aj energetický štítok.

Multifunkčné obchodné centrum

Objekt bol navrhnutý ako multifunkčné obchodné centrum s pasážami, obchodmi, technickými priestormi, kanceláriami, s možnosťou dvojúrovňového parkovania. Projekt zahŕňal Realizačný Projekt pre vykurovanie/chladenie a vzduchotechniku. Zdroj tepla/chladu - tepelné čerpadlá voda-voda, systém dry and spray s vodnou slučkou. Chladiaci výkon: 6MW. Cca 200 ks vnútorných jednotiek tep. V rámci objektu sa projekčne riešil návrh vetrania, vykurovania a klimatizácie priestorov kancelárií, laboratórií, špeciálnych laboratórií, zasadačiek a študovní, prednáškovej sály, foyer a galérie, bufetu a zázemia bufetu, archívov. Vetranie bolo riešené centrálnymi VZT jednotkami, respektíve odsávanie laboratórií pomocou digestorov. Centrálne VZT jednotky využívajú spätné získavanie tepla na úrovni 85-95% a vlhkosti na úrovni 35-50%. Vykurovací výkon 1,2 MW + 0,3 MW na ohrev TPV. Ako zdroj chladu slúžia 2 adiabatické chladiče.

Realizácia projektu vykurovania

Projekt vykurovania pre rodinný dom zahŕňa kompletný návrh vykurovacieho systému, zdroja tepla, rozvodov a regulácie. Projekty vykurovania sa vypracovávajú pre rodinné domy, bytové domy, administratívne budovy a komerčné priestory. Realizácia projektu zahŕňa nasledujúce fázy:

• Konzultácia požiadaviek: Zber informácií o požiadavkách investora a charakteristikách objektu.
• Podklady: Získanie architektonického projektu a energetického štandardu budovy.
• Výpočty a dimenzovanie: Výpočet tepelných strát objektu, stanovenie potreby tepla, dimenzovanie zdroja tepla a vykurovacích telies.
• Doručenie dokumentácie: Predanie kompletnej projektovej dokumentácie v tlačenej aj digitálnej forme.

Časová náročnosť a povinnosť projektu

Projekt vykurovania pre rodinný dom sa vypracuje za 1-3 týždne, projekt pre bytový dom alebo komerčný objekt za 3-6 týždňov. Projekt vykurovania je povinnou súčasťou projektovej dokumentácie pre stavebné povolenie pri novostavbách. Pri väčších rekonštrukciách vykurovacieho systému je tiež potrebný projekt.
