Rodinná česká firma ATMOS, založená v roku 1935, je v súčasnosti jedným z najväčších európskych výrobcov kotlov na tuhé palivá. Model Atmos DC 22 S predstavuje ekologický splynovací kotol na drevo, ktorý pracuje na princípe generátorového splynovania. Tento proces je podporený odťahovým ventilátorom, ktorý odsáva spaliny z kotla, čo zabezpečuje vysokú účinnosť a ekologickú prevádzku.
Konštrukcia a materiálové vyhotovenie
Teleso kotla je vyrobené ako zvarenec z kvalitných oceľových plechov o hrúbke 3 až 8 mm. Hlavné časti konštrukcie tvoria:
- Násypka paliva: Vyrobená z 6 mm plechu, v spodnej časti opatrená splyňovacou tryskou s pozdĺžnym otvorom pre priechod spalín a plynov.
- Dohorievací priestor: Nachádza sa pod násypkou a je vybavený keramickými tvarovkami pre ideálne vyhorenie všetkých spáliteľných látok.
- Spalinový kanál: Zvislý kanál v zadnej časti telesa, ktorý je vo vrchnej časti vybavený rozkurovacou záklopkou a odťahovým hrdlom pre pripojenie na komín.
Hlavné výhody a funkcie
Splynovacie kotly na kusové drevo ATMOS ponúkajú rad technologických predností, ktoré zvyšujú komfort obsluhy a efektivitu vykurovania:
- Možnosť spaľovať veľké kusy dreva: Vďaka priestrannej násypke a dĺžke dreva až 530 mm.
- Vysoká účinnosť: Dosahuje 81 až 87 % (v závislosti od typu až 92 %), pričom primárny aj sekundárny vzduch je predhrievaný na vysokú teplotu.
- Ekologické spaľovanie: Kotol spĺňa limity podľa ČSN EN 303-5 (trieda 3 až 5) a požiadavky EKODESIGN 2015/1189.
- Odťahový ventilátor: Zabezpečuje bezprašné vyberanie popola a prevádzku kotolne bez dymu.
- Bezpečnosť: Integrovaná chladiaca slučka proti prekúreniu chráni kotol pred poškodením.
- Automatizácia: Spalinový termostat zabezpečí automatické vypnutie kotla po dohorení paliva.
- Jednoduchá údržba: Kotol je konštruovaný bez rúrkovnice, čo uľahčuje čistenie.
Technické parametre modelu DC 22 S
Podrobné technické špecifikácie definujú výkonové a rozmerové možnosti zariadenia:
| Parameter | Hodnota |
|---|---|
| Rozsah výkonu | 15 - 22 kW |
| Predpísaný ťah komína | 23 Pa |
| Hmotnosť kotla | 303 kg |
| Objem vody v kotle | 58 l |
| Obsah násypky | 100 dm³ |
| Maximálna dĺžka dreva | 530 mm |
| Predpísané palivo | Suché drevo (vlhkosť 12 - 20 %), priemer 70 - 150 mm |
| Trieda kotla | 3 |
Inštalácia a správne zapojenie

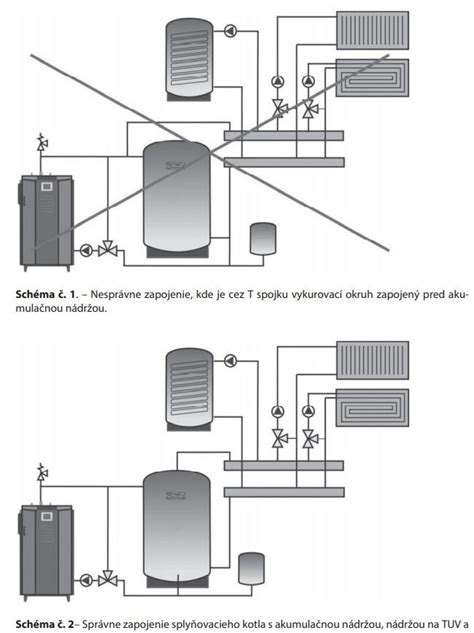

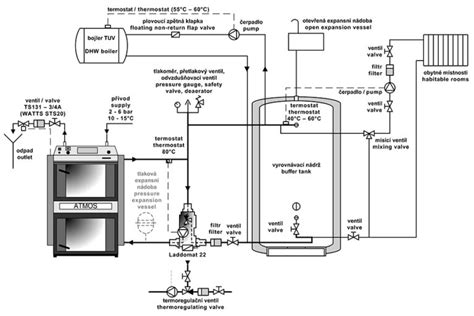

Pre správnu funkciu a dlhú životnosť musia byť kotly ATMOS zapojené s LADDOMATOM 21, 22 alebo termoregulačným ventilom (napr. ESBE). Cieľom je docieliť minimálnu teplotu vratnej vody do kotla 65 °C. Výstupná teplota kotla sa musí trvale udržiavať v rozsahu 80 - 90 °C.
Zvýšenie teploty vratnej vody výrazne znižuje kondenzáciu dechtov a kyselín, čím sa predlžuje životnosť telesa kotla. Výrobca odporúča zapojenie s akumulačnými nádržami o objeme 500 až 1000 litrov ako hlavné a najefektívnejšie riešenie.
Regulácia výkonu
Kotol využíva elektromechanickú reguláciu. Výkon sa ovláda vzduchovou regulačnou klapkou, ktorú riadi regulátor ťahu (typ FR 124). Ten automaticky otvára alebo priviera klapku podľa nastavenej teploty výstupnej vody. Okrem toho je kotol vybavený:
- Regulačným termostatom: Umiestnený na paneli, ovláda odťahový ventilátor.
- Spalinovým termostatom: Slúži na odstavenie ventilátora po dohorení paliva.
Doplnkovo je možné kotol vybaviť modernou dotykovou elektronickou reguláciou ATMOS ACD 03 pre riadenie celého vykurovacieho systému v závislosti od vonkajšej teploty.
