Ústredné kúrenie predstavuje efektívny spôsob zabezpečenia tepelnej pohody v celom dome. Tento článok poskytuje komplexný návod na rozvod ústredného kúrenia, vrátane rôznych systémov, materiálov a postupov, s dôrazom na praktické aspekty montáže a výber komponentov.
Úvod do ústredného kúrenia
Ústredné kúrenie je systém, ktorý rozvádza teplo z jedného zdroja do viacerých miestností. Najrozšírenejšie sú teplovodné systémy, ktoré využívajú vodu ako médium na prenos tepla. Medzi ďalšie typy patria teplovzdušné a parné systémy. Moderné vykurovacie sústavy zabezpečujú tepelnú pohodu pri hospodárnej prevádzke, vyznačujú sa hydraulickou vyváženosťou, malým objemom vody a veľkoplošnými vykurovacími telesami.
Typy systémov ústredného kúrenia
Teplovodné kúrenie
Teplovodné kúrenie je najrozšírenejší typ ústredného kúrenia s teplotou vody do 100°C. Často slúži aj ako zdroj na dodávku teplej vody. V kotle sa ohrieva voda a prostredníctvom potrubných rozvodov sa dopravuje do vykurovacích telies. Regulátory (napríklad izbové termostaty) zaisťujú optimálnu teplotu vykurovaného priestoru.
Teplovzdušné kúrenie
Teplovzdušné ústredné kúrenie je najstarší systém, ktorého podstata bola známa už v starom Ríme. Spočíva v tom, že vyhrievané miestnosti mali dvojitú podlahu a dvojité steny, medzi ktorými prúdil horúci vzduch a dymové plyny. V posledných rokoch tento systém hlási úspešný návrat na scénu, hlavne v domoch s rekuperačným vetraním a tam, kde je malá potreba tepla.
Parné kúrenie
Parné kúrenie využíva vodnú paru ako ohrevovú zložku. 1 kg kondenzačnej pary uvoľní približne 535 kcal tepelnej energie, čo je 15 až 20-krát viac, než je množstvo tepla uvoľneného z 1 kg vody. U parných kotlov je transport vykurovacieho média zabezpečovaný vlastným tlakom, takže nie je potrebná inštalácia čerpadla do prívodného potrubia.
Materiály na rozvod kúrenia
Potrubia
- PEX-AL-PEX: Viacvrstvové potrubie s hliníkovou vrstvou, ktoré kombinuje výhody plastu a kovu. Je flexibilné, odolné voči korózii a ľahko sa inštaluje.
- PPR: Polypropylénové potrubie, ktoré je lacnejšie ako PEX-AL-PEX, ale má horšie vlastnosti.
- Uhlíková oceľ: Tradičný materiál, ktorý je odolný, ale náročný na inštaláciu a náchylný na koróziu.
- Meď: Kvalitný, ale drahý materiál s dlhou životnosťou a dobrou tepelnou vodivosťou.
Spojky a fitingy
- Skrutkové spoje: Jednoduché na montáž, ale môžu byť náchylné na netesnosti.
- Lisovacie spojky: Vyžadujú špeciálne náradie, ale sú spoľahlivé a trvanlivé.
- Závitové fitingy: Klasické riešenie, ktoré vyžaduje tesnenie a môže byť náročné na montáž.
- Rýchlospojky (napr. systém Hepworth): Jednoduchá a rýchla montáž bez potreby špeciálneho náradia. Systém Hepworth je najlepší a hlavne najjednoduchší systém na slovenskom trhu, s ktorým si dokážete svojpomocne urobiť ústredné kúrenie alebo podlahové kúrenie s polystyrénom, či rozvod pitnej vody v domácnosti. Inštalačný systém je rozoberateľný, takže pri omyle ho môžete znova rozobrať a znova poskladať koľko len chcete. Montáž je realizovaná iba zastrčením potrubia do spojky. Spojka obsahuje malé zúbky, ktoré nedovolia potrubiu vrátiť sa späť a gumené tesnenie, ktoré udrží tlak vody až do 50 bar. Pomocná vsuvka slúži na vystuženie potrubia, kvôli rovnomernému tvaru kružnice. Spoje sú plne prietokové a neobsahujú žiadny vnútorný člen, ktorý by znižoval prietok. Pre rozvod vody v klasickom dome sa najčastejšie používa potrubie o veľkosti 15 mm. Pre stúpačky, alebo prívod potrubia od kotla k rozdeľovačom by ste mali už riešiť 20 mm potrubie. K radiátorom môžete ísť 15 mm potrubím.
Postup pri rozvode ústredného kúrenia
Plánovanie a návrh
- Výpočet tepelných strát: Určenie tepelných strát objektu je kľúčové pre správny návrh vykurovacieho systému. Existuje výpočet pre výkon radiátora v závislosti na veľkosti vykurovanej miestnosti, použitom murive, zateplení, počte okien, svetovej strane atď. (Na 1 m³ približne 50 W výkonu).
- Výber kotla: Zvoľte vhodný kotol s dostatočným výkonom pre vykurovaný priestor. Pri výbere kotla je dôležité zohľadniť servisnú podporu a oficiálne zastúpenie výrobcu na Slovensku (napríklad Junkers, Protherm, Vaillant, Buderus).
- Umiestnenie radiátorov: Radiátory by mali byť umiestnené pod oknami alebo na miestach s najväčšími tepelnými stratami.
- Návrh rozvodov: Rozvrhnite trasu potrubí tak, aby bola čo najkratšia a najefektívnejšia. Zohľadnite umiestnenie kotla, radiátorov a rozdeľovačov. Je možné potiahnuť kúrenie v celom dome rozvodmi PEX-AL-PEX v jednom rozmere, napríklad 16x2, ak je kotol plynový kondenzačný. Starý železný rozvod je možné nahradiť novým.
Inštalácia
Inštalácia systému ústredného kúrenia si vyžaduje presnosť a dodržiavanie technických noriem pre zabezpečenie efektívnosti a bezpečnosti.
- Príprava potrubí: Potrubia odrežte na požadovanú dĺžku a očistite ich. Pri systéme Hepworth je dôležité potrubie správne odstrihnúť, čo najkolmejšie.
- Montáž spojok a fitingov: Spojte potrubia pomocou zvolených spojok a fitingov. Uistite sa, že spoje sú tesné a bezpečné. Pri systéme Hepworth sa potrubie iba zasunie do spojky.
- Uloženie potrubí: Potrubia uložte do stien, podlahy alebo pod strop. Ak sú potrubia vedené v podlahe, zabezpečte ich izoláciu. Potrubia na kúrenie je možné zasekať do muriva alebo priamo do podlahy.
- Pripojenie radiátorov: Pripojte radiátory k potrubiam pomocou ventilov a šróbení. Pre pripojenie radiátorov k systému Hepworth sa často používa priemer 15 mm.
- Inštalácia kotla: Nainštalujte kotol podľa pokynov výrobcu a pripojte ho k rozvodom kúrenia.
- Naplnenie systému: Naplňte systém vodou a odvzdušnite radiátory.
- Testovanie: Otestujte systém na tesnosť a správnu funkciu.
Špecifické postupy pre systém Hepworth
Systém Hepworth je obľúbený pre svoju jednoduchosť a rýchlosť montáže. Montáž je realizovaná iba zastrčením potrubia do spojky. Spojka obsahuje malé zúbky, ktoré nedovolia potrubiu vrátiť sa späť a gumené tesnenie, ktoré udrží tlak vody až do 50 bar. Pomocná vsuvka slúži na vystuženie potrubia, kvôli rovnomernému tvaru kružnice. Systémová izolačná polystyrénová doska UHPD je vhodná pre suché podlahové vykurovanie.
Trubky do spojok môžete mnohokrát vsunúť a zase vybrať v prípade omylu pri montáži. V prípade potreby môžete spojku rozobrať a znova použiť. Pri použití rozdeľovača pre radiátorové kúrenie je možné úplne uzavrieť príslušnú vetvu pre prípad výmeny radiátora. Priame zaskrutkovanie komponentu "Priamy prechod 1/2" x 15" do radiátora so spodným pripojením je možné, ale niekedy je potrebné použiť H-spojku. Pri potrubí vedenom v podlahe je dôležité použiť tepelnú izoláciu. Pre výmenu vetvy je možné ju úplne zatvoriť a vymeniť radiátor bez iného vplyvu na systém.
Dvojrúrkové a jednorúrkové systémy
Dvojrúrkové rozvody
Dvojrúrkové rozvody sú najbežnejšie a najpoužívanejšie. Pre každú armatúru (radiátor) sa dopojuje prívod a spiatočka samostatne. Vykurovacie telesá sú pripájané odbočkami z hlavných prívodných úsekov.
Jednorúrkové rozvody
Jednorúrkové rozvody spájajú radiátory sériovo. Veľkosť radiátorov sa zväčšuje smerom od kotla, aby kompenzovala ochladzovanie vody. Tento systém je menej efektívny a ťažšie sa reguluje. Pri zapojení radiátorov sériovo bez regulacných/termostatických ventilov je potrebné balansovať ich veľkosťou smerom od kotla, aby kurili už ochladenejšou vodou. Pri tomto systéme je potrebné zvážiť dostatočný priemer potrubia (napr. ALPEX 16 mm) a výkon kotlového čerpadla.
Rozdeľovače pre radiátory
Rozdeľovače slúžia na rozdelenie vykurovacej vody do jednotlivých vetiev kúrenia. Použitie rozdeľovačov umožňuje lepšiu reguláciu a vyváženie systému.
Rozdeľovač s odbočkami (postupný)
Charakteristický spojmi "T" (odbočkami) zabudovanými v podlahách alebo stenách.
Rozdeľovač vedený z rozdeľovača
Menej používaný a málo známy spôsob. Je finančne nákladnejší, pretože vyžaduje väčšie množstvo rúrok a samotný rozdeľovač. Výhodou je absencia spojov na trase medzi rozdeľovačom a radiátorom, jednoduchá a rýchla inštalácia a možnosť uzavretia vetvy pri poruche.
Pri použití kondenzačného kotla v rodinnom dome s radiátormi nie je rozdeľovač nutný, ale jeho použitie sa odporúča pre lepšiu reguláciu.
Podlahové kúrenie

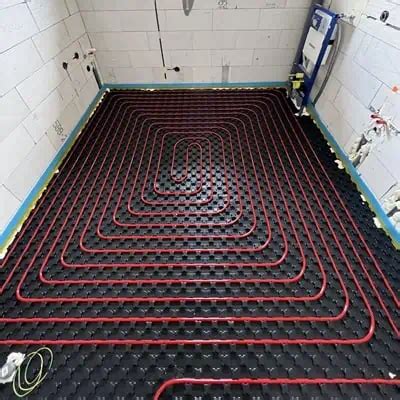

Podlahové kúrenie je moderný a komfortný spôsob vykurovania. Teplo sa postupne šíri cez potrubia umiestnené v podlahe, čím eliminuje chladné zóny a zabezpečuje rovnomerné vykurovanie. Nevyhnutným prvkom takejto inštalácie je rozdeľovač podlahového kúrenia, ktorý umožňuje kontrolu prietoku vykurovacieho média v každej slučke a zabezpečuje vyváženú a efektívnu prevádzku celého systému.
Suché podlahové kúrenie
Suché podlahové kúrenie nevyžaduje zalievanie poterom. Používajú sa špeciálne systémové dosky, na ktoré sa následne pokladajú vykurovacie rúrky. Na vrstvu poteru sa dáva tenká OSB doska pre vyrovnanie a spevnenie.
- Rozteč rúrok: Zo skúseností a praxe na suché podlahové kúrenie stačí rozteč 250 mm.
- Systémové dosky: Systémové dosky s hrúbkou 36 mm sú bežne používané.
- Príprava podkladu: Polystyrénové dosky je možné položiť priamo na betón.
- Materiály: Na vrch sa dáva tenká OSB doska pre vyrovnanie a spevnenie.
Klasické podlahové kúrenie
Klasické podlahové kúrenie sa zalieva do betónového poteru. Pre tento systém sa odporúča použiť betón s hrúbkou niekoľko centimetrov.
Kúpeľňové radiátory (rebríky)
Kúpeľňové vykurovacie radiátory, takzvané "rebríky", sú praktickým pomocníkom pre každodenné používanie a zároveň slúžia na sušenie uterákov.
Technické normy a predpisy
Navrhovanie a montáž systémov ústredného kúrenia musia spĺňať stanovené technické normy, ktoré zabezpečujú bezpečnosť, efektívnosť a životnosť inštalácie. Kľúčový význam majú normy PN-EN 12831 (výpočet tepelnej potreby budovy) a PN-EN 14336 (zásady správnej montáže, prevzatia a uvedenia vykurovacej inštalácie do prevádzky).
Tipy a rady pre svojpomocnú montáž
- Konzultácia s odborníkom: Pred začatím prác sa poraďte s kúrenárom, ktorý vám pomôže s návrhom a výberom materiálov.
- Použitie kvalitných materiálov: Investujte do kvalitných potrubí, spojok a fitingov, aby ste predišli problémom s netesnosťou a koróziou.
- Presné meranie a rezanie: Potrubia režte presne a kolmo, aby spoje boli tesné a bezpečné.
- Dôkladné odvzdušnenie: Po naplnení systému dôkladne odvzdušnite radiátory, aby ste zabezpečili ich správnu funkciu.
- Izolácia potrubí: Potrubia izolujte, aby ste minimalizovali tepelné straty.
- Systém Hepworth: Ak sa rozhodnete pre systém Hepworth, dôkladne si preštudujte návod na montáž a použite pomocnú vsuvku.
