Keď počujeme slovo teplo, napadnú nás rôzne veci, pričom jednou z nich je efektívne vykurovanie. Medzi moderné a čoraz populárnejšie spôsoby vykurovania obytných priestorov patrí podlahové vykurovanie. Tento systém sa často používa v novostavbách alebo pri kompletných rekonštrukciách, pričom sa rozlišujú teplovodné a elektrické systémy.
Elektrické podlahové vykurovanie
Elektrické podlahové vykurovanie využíva na svoju prevádzku elektrickú energiu. Hoci mesačné prevádzkové náklady môžu byť vyššie ako pri teplovodnom vykurovaní, obstarávacie náklady sú spravidla nižšie.
Typy elektrického podlahového vykurovania
Základné delenie elektrického podlahového vykurovania je podľa typu vykurovacieho vodiča:
- Jednožilová rohož: Vykurovacia rohož má len jedno jadro a dva spojovacie vodiče. Inštalácia je náročnejšia, pretože oba koncové spojovacie vodiče sa musia stretnúť na jednom mieste.
- Dvojžilová rohož: Vykurovací vodič sa skladá z dvoch žíl, čo umožňuje, aby rohož začínala na jednej strane miestnosti a končila na druhej.
Okrem rohoží sa na elektrické podlahové vykurovanie používajú aj:
- Vykurovací kábel: Zdrojom tepla je kábel uzavretý v izolačnom materiáli. Jeho inštalácia je časovo najnáročnejšia a zvyčajne si vyžaduje odbornú pomoc.
- Infračervený film: V tenkom plátne je namontovaný polovodičový vykurovací pás.
Špecifikácie, inštalácia a umiestnenie podlahového vykurovania
Pri výbere vhodnej alternatívy je kľúčový priestor, v ktorom sa má podlahové vykurovanie inštalovať. Pre pravidelné tvary vykurovanej plochy bez zložitého členenia sa odporúča použiť vykurovaciu rohož na jednoduchšiu inštaláciu. Ak sa v budove nachádzajú nepravidelné tvary, ako napríklad vaňa alebo roh, je lepšie použiť vykurovací drôt.
Pri kábli s vykurovacím drôtom je potrebné presne dodržiavať rozstupy medzi závitmi. Pri rohožiach je možné prerezať iba tkaninu medzi káblami, aby bolo možné ohnúť rohože do potrebných uhlov, ale samotný kábel sa nesmie deliť ani krátiť.
Vo všeobecnosti je inštalácia elektrického podlahového vykurovania podstatne jednoduchšia ako pri teplovodnom vykurovaní. Samotné technické riešenie závisí od použitých vykurovacích rohoží, káblov a podlahových krytín.
Základná štruktúra inštalácie:
- Podklad
- Izolačná rohož
- Vykurovacia rohož/kábel
- Pružné lepidlo
- Podlahová krytina

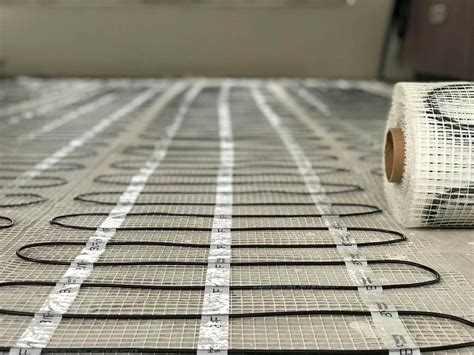

Dôležité pokyny pri pokládke vykurovacích rohoží:
- Vykurovacia rohož sa nesmie skracovať ani predlžovať v oblasti studenej spojky.
- Je možné ju fixovať pomocou sponiek, stavebného lepidla alebo lepidla z tavnej pištole na sklenenú tkaninu. Nikdy sa nesmie fixovať samotný kábel!
- Pri nedostatočnej priľnavosti je možné použiť sponky, stavebné lepidlo alebo lepidlo z tavnej pištole na fixáciu cez sklenenú tkaninu.
Regulácia teploty a umiestnenie sondy
Správnou reguláciou teploty vykurovania môžeme ušetriť prevádzkové náklady. Elektrické podlahové vykurovanie nie je výnimkou, a preto je regulácia nevyhnutná.
Základom regulácie je použitie termostatu s podlahovou sondou. Sonda sa umiestňuje do stredu vykurovacieho systému tak, aby sa nedotýkala jednotlivých vodičov a bola vzdialená minimálne 50 cm od steny. Sonda slúži na udržiavanie teploty v systéme a zabraňuje prehriatiu. Je pripojená priamo k termostatu, ktorý môže obsahovať aj snímač na meranie teploty vzduchu, čím umožňuje nastaviť teplotu v miestnosti aj teplotu podlahy.
Hygienické predpisy obmedzujú teplotu podlahy v miestnostiach s dlhodobým pohybom osôb na 27°C (obytné miestnosti). V kúpeľniach a umyvárňach môže byť teplota podlahy vyššia (30-35°C), avšak vnímanie teploty je subjektívne a mala by byť upravená tak, aby užívateľovi vytvárala potrebnú tepelnú pohodu.
Pre hlavné podlahové vykurovanie sa teplota podlahy obmedzuje, aby sa predišlo prekurovaniu miestností. Pri štandardných podmienkach sa pri izbovej teplote prehrieva podlaha z 20°C na 27°C približne za 1 hodinu, vďaka akumulácii tepla do poteru.
Výkon podlahového vykurovania závisí od jeho teplosmennej plochy a rozdielu teplôt medzi povrchom podlahy a okolitým vzduchom. Pri teplote podlahy 27°C a teplote okolia 20°C vydáva jeden meter štvorcový podlahovej plochy tepelný tok približne 70 W/m². Maximálny výkon podlahového vykurovania v obytných miestnostiach je tak obmedzený na približne 70 W/m² (pri 27°C) alebo 100 W/m² (pri 35°C).
Príkon elektrického podlahového vykurovania sa udáva vo W/m². Reálny výkon je o cca 5-7% nižší ako príkon, kvôli tepelným stratám do konštrukcie pod a nad vykurovacím systémom.
Inštalácia elektrického podlahového kúrenia krok za krokom
Inštalácia elektrického podlahového kúrenia si vyžaduje starostlivé plánovanie a technické znalosti. Odporúča sa, aby práce vykonávali kvalifikovaní odborníci.
Kroky inštalácie:
- Príprava povrchu: Podklad musí byť čistý, suchý, súdržný a dokonale vyrovnaný.
- Umiestnenie tepelnej izolácie: Na pripravený povrch sa umiestni vrstva tepelnej izolácie (napr. expandovaný polystyrén), aby sa zabránilo úniku tepla do podložia.
- Inštalácia vykurovacích káblov alebo rohoží: Káble alebo rohože sa bezpečne upevnia, dodržiavajú sa stanovené rozostupy a zabezpečí sa, aby sa navzájom neprekrývali.
- Vytvorenie drážky pre teplotný senzor: Nainštaluje sa inštalačná trubica na teplotný senzor.
- Predinštalačné meranie odporu: Pred pokládkou sa zmeria ohmický odpor vykurovacieho systému, ktorý musí zodpovedať hodnote uvedenej výrobcom.
- Pripojenie k elektrickej sieti: Vykurovacie prvky sa pripoja k termostatu a elektrickej sieti. Každý okruh musí byť zabezpečený nadprúdovou ochranou a prúdovým chráničom.
- Testovanie vykurovacieho systému: Pred zakrytím systému sa vykonajú funkčné testy, overí sa odpor káblov a správne fungovanie termostatu.
- Zaliatie poterom alebo pokládka podlahy: Vykurovacie prvky sa zalejú poterom (betón alebo anhydrit) alebo sa priamo položí finálna podlahová krytina.
- Inštalácia konečnej podlahovej krytiny: Namontuje sa finálna podlahová krytina (dlažba, kameň, laminát, vinyl), ktorá je kompatibilná so systémami podlahového vykurovania.
- Spustenie systému: Po vytvrdnutí poteru a inštalácii podlahovej krytiny sa systém spustí, odporúča sa postupné zvyšovanie teploty.
Výhody elektrického podlahového vykurovania
- Energetická účinnosť: Rovnomerné rozloženie tepla od podlahy smerom nahor znižuje potrebu energie.
- Komfort: Poskytuje rovnomerné teplo bez prievanu a náhlych zmien teploty.
- Estetika a úspora priestoru: Absencia viditeľných radiátorov umožňuje väčšiu voľnosť pri zariaďovaní interiéru.
- Flexibilita: Možnosť inštalácie do rôznych typov podláh a priestorov.
- Rýchla reakcia a nízka údržba: Systém rýchlo reaguje na zmeny nastavenia termostatu a nevyžaduje rozsiahlu údržbu.
- Kompatibilita s obnoviteľnými zdrojmi: Vhodné pre kombináciu s modernými vykurovacími systémami.
Možné chyby a odporúčania
Pri inštalácii elektrického podlahového kúrenia je dôležité dodržiavať pokyny výrobcu a bezpečnostné normy. Medzi najčastejšie chyby patrí:
- Nedostatočné pokrytie plochy vykurovacím systémom.
- Zanedbanie tepelnej izolácie.
- Nesprávne meranie odporu.
- Ohýbanie alebo krútenie káblov.
- Nesprávne umiestnenie teplotného senzora (napr. zaliatie do poteru bez ochrannej rúrky).
- Montáž pod ťažký nábytok, ktorý bráni ochladzovaniu materiálov.
- Nedostatočné vetranie v mieste inštalácie.
Pre optimálne fungovanie sa odporúča:
- Použiť kvalitnú izolačnú podložku.
- Dôkladne naplánovať rozloženie vykurovacích fólií, vynechať miesta s pevne uloženým nábytkom bez nožičiek.
- Zabezpečiť, aby elektrickú inštaláciu vykonával autorizovaný elektrikár.
- Pri inštalácii do poteru zvážiť betónový poter (lepšia akumulácia tepla) alebo anhydritový poter (rýchlejší nábeh).
- Pri rekonštrukciách, kde chýba tepelná izolácia, použiť dodatočnú izolačnú dosku (napr. F-BOARD) na urýchlenie nábehu a zníženie prevádzkových nákladov.
