Systém vykurovania kotla: princípy fungovania a inštalácia

Pre efektívne fungovanie vykurovacieho systému je nevyhnutné zabezpečiť správny systémový tlak. Nedostatočný tlak môže viesť k zníženiu výkonu, studeným radiátorom, nepríjemným zvukom a zvýšeným nákladom na vykurovanie. Kotol, ako zdroj tepla, ohrieva vodu na potrebnú prietokovú teplotu, ktorú následne čerpadlo dopravuje do radiátorov. Toto čerpadlo musí prekonať výškový rozdiel medzi kotlom a najvyšším radiátorom, čo vyžaduje určitý tlak, meraný v baroch. Približne jeden bar zodpovedá tlaku vzduchu na povrchu Zeme.

Vykurovací okruh je teoreticky uzavretý systém, no v praxi sa doň môže dostať vzduch, ktorý vytvára bubliny. Tieto bubliny znižujú vykurovací výkon a spôsobujú hluk, preto je potrebné radiátory pravidelne odvzdušňovať. Pri odvzdušňovaní uniká voda, čo vedie k poklesu tlaku v systéme. Preto je nevyhnutné systém čas od času doplniť vodou.

Určenie optimálneho tlaku v systéme

Optimálny tlak v systéme závisí od konkrétneho vykurovacieho systému. Jednoduchý vzorec na jeho výpočet je vynásobiť výškový rozdiel medzi zdrojom tepla a najvyšším radiátorom číslom 0,1. Napríklad, pri výškovom rozdiele 10 metrov by minimálny systémový tlak mal byť 1,0 bar (10 x 0,1).

Dopĺňanie vykurovacej vody

Pri dopĺňaní vykurovacej vody a zvyšovaní tlaku v systéme je najlepšie obrátiť sa na odborníka, aby sa predišlo poškodeniu systému. Profesionál presne vie, na čo si dať pozor pri tomto procese.

Postup pri dopĺňaní vody a odvzdušňovaní radiátorov:

1. Vypnite obehové čerpadlo.
2. Úplne otvorte všetky termostatické ventily.
3. Odvzdušnite všetky radiátory, pričom pri viacposchodových nehnuteľnostiach začnite odspodu.
4. Skontrolujte tlak vody na používateľskom rozhraní kotla alebo na tlakomere. Ideálny tlak je často farebne zvýraznený.
5. Naplňte príslušnú vodnú hadicu vodou, až kým nepreteká.
6. Pripojte vykurovací systém k prípojke vody.
7. Otvorte oba ventily a doplňujte vykurovaciu vodu, kým nedosiahnete ideálny tlak.
8. Po dosiahnutí požadovanej hodnoty uzavrite ventily a zavrite kohútik.

Dôležité je, aby tlak v systéme po naplnení zostal konštantný a neklesol pod 1,3 bar. Ak tlak stále klesá, môže to signalizovať technickú poruchu.

Frekvencia dopĺňania vody závisí od konkrétneho systému, častosti odvzdušňovania a stavu technických komponentov, ako je expanzná nádoba.

Elektrické pripojenie kotla

Pri inštalácii vykurovacích systémov, najmä plynových kotlov, je častou otázkou elektrické pripojenie. Hoci priame zapojenie do zásuvky môže vyzerať jednoducho, je potrebné dodržiavať špecifické postupy a bezpečnostné pravidlá.

Kto je zodpovedný za elektrické pripojenie?

• Plynár: Zodpovedá za práce súvisiace s plynovou inštaláciou.
• Vodár: Zabezpečuje pripojenie kotla k vodovodnému systému, vrátane natlakovania a inštalácie expanznej nádoby.
• Elektrikár: Zodpovedá za elektrické pripojenie kotla, vrátane prípravy zásuvky alebo priameho zapojenia do svorkovnice.

Uvedenie kotla do prevádzky, často spojené s validáciou záruky, musí vykonať oprávnená osoba, ktorá skontroluje správnosť elektrických pripojení (fáza, nula, zem) a ďalšie parametre.

Možnosti a obmedzenia pri zapojení kotla do zásuvky:

• Kotly s výkonom do 3,5 kW: Zvyčajne sa napájajú priamo zo zásuvky.
• Kotly s výkonom medzi 3,5 kW a 7 kW: Odporúča sa priame pripojenie z rozvodnej skrinky pomocou špeciálneho kábla, pretože zásuvka nemusí byť dimenzovaná na vysoký prúd.
• Kotly s výkonom nad 7 kW: Vyžadujú pripojenie k trojfázovej sieti (380 V) a priame pripojenie z rozvodnej skrinky.

V prípade, že kotol nemá vlastný napájací kábel, je nevyhnutné ho namontovať a zabezpečiť funkčnú zásuvku. Elektrické zapojenie by mal vykonať elektrikár, pričom prvé spustenie by mal vykonať servisný technik.

Príprava a inštalácia elektrického kotla

Pred inštaláciou elektrického kotla je dôležité dodržať niekoľko základných pravidiel a prijať potrebné opatrenia.

Výber a príprava miesta na inštaláciu:

• Umiestnenie: Ideálne v samostatnej miestnosti, prístupné pre údržbu a servis.
• Výška montáže: Nástenné kotly minimálne 1,5 m od úrovne podlahy.
• Cirkulácia kvapaliny: Spodná trubica kotla pod vykurovacími radiátormi pre optimálnu cirkuláciu.
• Vlhkosť a ochrana: Miestnosť by nemala mať vysokú vlhkosť a zariadenie musí byť chránené pred kontaktom s vodou.
• Napájanie: Zabezpečiť jednofázové alebo trojfázové napájanie podľa typu kotla.
• Bezpečnostné vzdialenosti: Dodržiavať minimálne vzdialenosti od stropu (80 cm), podlahy (50 cm), stien (5 cm), potrubí (50 cm) a zabezpečiť voľný priestor pred kotlom pre servis (70 cm).

Potrebné materiály a nástroje:

• Vŕtačka alebo príklepová vŕtačka
• Kotvy, hmoždinky, skrutky
• Skrutkovače alebo kľúče
• Vodováha
• Meracia páska a značkovač
• Adaptéry a príruby
• Potrubia
• Rúrkový kľúč alebo nastaviteľné kliešte
• Vodotesná zásuvka, elektrické káble
• Indikátorový skrutkovač
• Montážna doska (pre nástenné modely)
• Návod na obsluhu a schéma inštalácie

Postup inštalácie:

1. Prípravné práce: Skontrolujte integritu komponentov a elektrické zapojenie. Uzavrite prístup vody do systému.
2. Označenie a vŕtanie: Pomocou vodováhy a metra označte miesto na stene a vyvŕtajte otvory pre montážnu dosku.
3. Montážna doska: Pripevnite montážnu dosku na stenu s použitím hmoždiniek.
4. Zavesenie kotla: Kotol zavesite na montážnu dosku a upevnite ho.
5. Montáž ochranných prvkov: Nainštalujte prúdový chránič (RCD) a v prípade trojfázového napájania aj istič.
6. Elektrické pripojenie: Zásuvka musí byť pripojená k uzemnenej sieti.
7. Potrubné pripojenie: Pripojte kotol k vykurovaciemu a vodovodnému systému podľa schémy dodanej výrobcom.

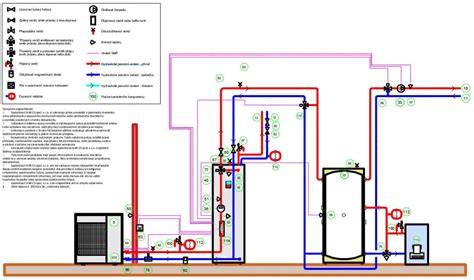

Pripojenie k vykurovacím a vodovodným systémom

Zapojenie kotla do vykurovacieho a vodovodného systému závisí od konkrétneho modelu a je detailne popísané v návode na obsluhu. Typické prvky zahŕňajú:

• Uzatváracie ventily: Umožňujú odstaviť kotol kvôli výmene alebo oprave.
• Filter: Chráni zariadenie pred nečistotami.
• Poistný a spätný ventil: Zabezpečujú správny tlak v systéme.
• Potrubia, tvarovky, kolená.
• Tlakomer a teplomer.

Pri pripájaní kotla k systému je dôležité nainštalovať trojcestné ventily a obtokové potrubie, ktoré umožnia uzatvorenie prietoku vody cez kotol. Na odľahčenie tlaku v systéme sa používa pretlakový ventil.

Skúšobná prevádzka a kontrola

Po dokončení inštalácie je nevyhnutné vykonať skúšobnú prevádzku:

1. Naplnenie systému: Otvorte ventily a naplňte vykurovací systém chladiacou kvapalinou a systém TÚV vodou. Tlak v systéme by mal dosiahnuť približne 1,5 atmosféry.
2. Odstránenie vzduchu: Odvzdušnite radiátory pomocou odvzdušňovacích ventilov.
3. Prvé spustenie: Kotol spustite na krátky čas (10-15 minút) a sledujte tlak v systéme. V prípade potreby dolejte chladiacu kvapalinu.
4. Testovanie: Kotol zapnite na zníženú teplotu (40-50 °C) a skontrolujte funkčnosť radiátorov.
5. Plná prevádzka: Po úspešnom teste zapnite kotol na plný výkon (70 °C) a nechajte ho bežať niekoľko hodín.

Na čo si dať pozor počas prevádzky:

• Neobvyklé zvýšenie tlaku v systéme.
• Nemožnosť regulácie teploty.
• Zvuky (klikanie, hluk) vychádzajúce z kotla.
• Rýchle zohrievanie kotla alebo vysoká spotreba elektriny.
• Nezhoda medzi údajmi teplomeru a skutočnou teplotou v systéme.

V prípade akýchkoľvek problémov kotol okamžite vypnite a kontaktujte servisného technika.

Bezpečnostné pravidlá pri inštalácii

• Všetky práce vykonávajte pri odpojenej elektrickej sieti.
• Zabezpečte uzemnenie zariadenia.
• Dodržiavajte odporúčané vzdialenosti medzi kotlom a konštrukciami.
• Napájacie káble musia byť chránené pred vniknutím vody.
• Napájacie vedenie by malo byť napájané z individuálneho ističa.
• Potrubie kotla musí byť bezpečne upevnené.
• Stena, na ktorej je kotol namontovaný, musí byť chránená nehorľavým materiálom.
• Elektrický kotol neinštalujte v blízkosti vodných zdrojov alebo tečúcej vody.

Typy elektrických kotlov a ich vlastnosti

Elektrické kotly predstavujú ekologické a efektívne riešenie pre vykurovanie, najmä v súkromných domoch. Medzi najbežnejšie typy patria:

Elektródové kotly

Kvapalina sa ohrieva priechodom striedavého prúdu. Vyznačujú sa vysokou účinnosťou (nad 98%). Ako vykurovacie médium sa používa špeciálna zmes, ktorá zvyšuje elektrickú vodivosť kvapaliny.

Kotly s vykurovacími telesami

Najrozšírenejší typ, kde vykurovacie telesá slúžia na ohrev. Majú účinnosť minimálne 93%. Hlavnou nevýhodou je tvorba vodného kameňa pri tvrdej vode, čo znižuje ich výkon.

Indukčné kotly

Odolné a ekonomické jednotky s účinnosťou okolo 98%. Ich dizajn pripomína transformátor. Sú vhodné pre byty a menšie domy.

Pri výbere elektrického kotla je dôležité zohľadniť výkon, typ inštalácie, princíp činnosti a dostupnosť servisnej podpory.

Systémy Hepworth a PEX-AL-PEX

Systémy Hepworth a PEX-AL-PEX sú moderné riešenia pre rozvody vody a kúrenia, ktoré umožňujú aj samoinštaláciu.

Systém Hepworth

Systém Hepworth sa vyznačuje jednoduchou montážou pomocou rýchlospojok, ktoré zaisťujú spoľahlivé a tesné spojenie. Materiál je odolný voči vysokým teplotám a tlaku. Výhodou je možnosť opakovaného rozobratia a poskladania spojov. Montáž spočíva v zasunutí potrubia do spojky, ktorá obsahuje malé zúbky a gumené tesnenie.

Systém PEX-AL-PEX

Systém PEX-AL-PEX (plast-hliník-plast) tiež ponúka výhody v podobe flexibility a jednoduchosti inštalácie.

Materiály a nástroje pre inštaláciu

Na vykonanie prípravných a inštalačných prác svojpomocne budete potrebovať nasledujúce nástroje a materiály:

• Úroveň budovy
• Vŕtačka alebo vŕtačka s príklepom so sadou vrtákov
• Ohňovzdorný plech
• Plastové potrubie na výrobu vetrania miestností
• Kovový kolík, rohy pre návrh uzemňovacieho obvodu
• Elektrický zvárací stroj s elektródami
• Skrutkovač, kladivo, skrutky a klince
• Trojžilový kábel
• Tmel

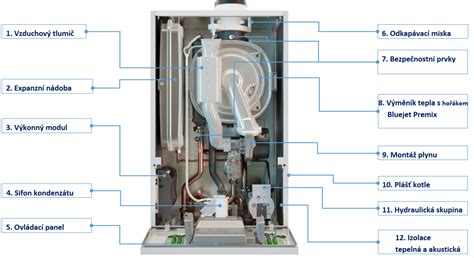

Príprava miesta na inštaláciu plynového kotla v súkromnom dome

Miestnosť na inštaláciu plynového kotla by nemala byť menšia ako 4 m² s výškou stropu aspoň 2,5 m. Mala by mať dvere a okno s nadsvetlíkom. Inštalácia plynových zariadení nie je povolená na balkónoch, toaletách a v kúpeľniach. Stena s priestorom pre zariadenie musí byť prísne vertikálna. V závislosti od materiálu stien môže byť potrebné dodatočná tepelná izolácia. Na stene v mieste budúceho umiestnenia kotla sa pripevňuje ohňovzdorná fólia.

V uzavretých priestoroch, kde nie je voľná cirkulácia vzduchu, je nevyhnutná inštalácia výfukového potrubia. Ak sa plánuje inštalácia plynového kotla v kuchyni, odporúča sa spojiť digestor nad plynovým sporákom a vetracie potrubie.

Kotol vyžaduje inštaláciu uzemňovacieho obvodu a stabilizátora napätia. Návrh uzemnenia zahŕňa kovový rám zapustený do zeme, kovový kolík privarený k rámu, trojžilový kábel z kotla ku kolíku a plastový plot okolo spoja.

Inštalácia komína

Na prívod kyslíka do spaľovacej komory a odstránenie produktov spaľovania plynu musí byť každá inštalácia kotla vybavená koaxiálnym komínom. Koaxiálny komín je plastová rúra pozostávajúca z dvoch častí - vonkajšieho a vnútorného okruhu. Produkty spaľovania sa vypúšťajú cez vnútorné potrubie a vzduch sa privádza cez vonkajší okruh pomocou ventilátora. Dymovod sa pripája ku kotlu a vyvádza sa von cez stenu.

Správna inštalácia vykurovacieho systému

Pripojenie plynového zariadenia k vykurovaciemu systému spočíva v pripojení potrubí inštalovaného zariadenia k prívodu vody na dodávku studenej vody. Teplá voda cirkuluje potrubím z kotla v celom vykurovacom okruhu. Pre zabezpečenie vodotesného spojenia je nevyhnutné použiť stavebné tmely. Spoje potrubí musia byť vykonané pomocou vodného filtra a kohútikov. Prítomnosť rotačných ventilov na vodovodných potrubiach umožní lokálne odstavenie prívodu vody do kotla.

Pripojenie k zdroju plynu

Pripojenie miestneho plynovodu k hlavnému plynovodu sa vykonáva cez prevodovku, vybavenú filtrom a regulátorom tlaku plynu. Potrubie, ktorým plyn vstupuje do kotla, je vybavené uzatváracím ventilom. Spojenie medzi plynovodom a odbočným potrubím kotla sa vykonáva pomocou vlnitej flexibilnej hadice vyrobenej z ocele. Všetky pripojenia je potrebné zhutniť, aby sa zabránilo úniku plynu. Pre plynové pripojenia je vhodný tesniaci materiál ako kúdeľ a farba. Gumové hadice sa pre pripojenia plynového potrubia nepoužívajú.

Skúšobná prevádzka plynového kotla

Prvé spustenie plynového zariadenia vykonávajú špecialisti servisného strediska alebo pracovník miestneho plynárenského servisu. Je potrebné naplniť vykurovací systém vodou, priviesť plyn a pripojiť kotol k zdroju napájania.

Postup prvého spustenia:

1. Naplnenie systému vodou: Plnenie spojovacích potrubí a radiátorov sa vykonáva postupne, pričom sa kontroluje uvoľňovanie nahromadeného vzduchu. Prebytočný vzduch sa uvoľňuje otváraním kohútikov na každom radiátore.
2. Opätovná kontrola tesnosti všetkých spojov: Spoľahlivosť pripojenia prívodného plynového potrubia sa kontroluje špeciálnym zariadením alebo mydlovým roztokom.
3. Pripojenie kotla k plynovému potrubiu: Otvorte ventil prívodu plynu.
4. Pripojenie zariadenia k elektrickej sieti cez stabilizátor napätia.

Po úspešnom spustení bude vydaný certifikát pre záručnú a pozáručnú opravu a technickú údržbu. Uvedenie plynového vykurovacieho zariadenia do prevádzky nie je možné bez vypracovania projektovej dokumentácie a uzavretia zmluvy o dodávke plynu. Prísnosť kontroly súvisí so zvýšenými rizikami používania výbušných zariadení v domácich podmienkach.

Čo robiť pri podozrení na nesprávne pripojenie kotla

Ak sa v nainštalovanom zariadení zistia akékoľvek chyby alebo existuje podozrenie na ne, je potrebné okamžite odpojiť spotrebič od elektrickej siete, vypnúť plynový ventil a kontaktovať servisné stredisko. V prípade podozrenia na únik plynu (charakteristický zápach) okamžite volajte záchrannú službu.

Dôležité: Pokusy o samoriadenie problémov pri plynovom kotle v záruke môžu viesť k poruche a strate záruky.

Možné riziká

Chyby pripojenia alebo inštalácie plynového kotla s porušením technických noriem môžu viesť k vážnym následkom:

• Požiar: Neprítomnosť ohňovzdornej výstelky medzi stenou a kotlom.
• Statická elektrina a porucha senzorov: Neprítomnosť uzemnenia.
• Prasknutie vykurovacích potrubí a porucha čerpadla: Dostupnosť vzdušných zámkov v systéme.
• Otrava oxidom uhoľnatým: Neprítomnosť dodatočného vetrania a netesné pripojenie plynového potrubia.

Inštalácia plynového kotla podľa pravidiel zaručuje jeho bezpečnosť, prevádzkyschopnosť a trvanlivosť.

Typy elektrických kotlov a ich vlastnosti

Elektrické kotly predstavujú ekologické a efektívne riešenie pre vykurovanie. Medzi najbežnejšie typy patria elektródové, kotly s vykurovacími telesami a indukčné kotly. Pri výbere je dôležité zohľadniť výkon, typ inštalácie a dostupnosť servisnej podpory.

Systémy Hepworth a PEX-AL-PEX

Systémy Hepworth a PEX-AL-PEX sú moderné riešenia pre rozvody vody a kúrenia, ktoré umožňujú aj samoinštaláciu. Systém Hepworth sa vyznačuje jednoduchou montážou pomocou rýchlospojok, odolných voči vysokým teplotám a tlaku. Systém PEX-AL-PEX ponúka flexibilitu a jednoduchosť inštalácie.
