Zateplenie fasád alebo striech je už bežné a všeobecne známe, ale teplo nemusí unikať len týmito miestami. Značné úniky tepla sú aj cez podlahu. Podlahy tiež majú nezastupiteľnú rolu pri vytváraní komfortu, pocitu bezpečia a súkromia.
Typy podložiek a ich funkcie

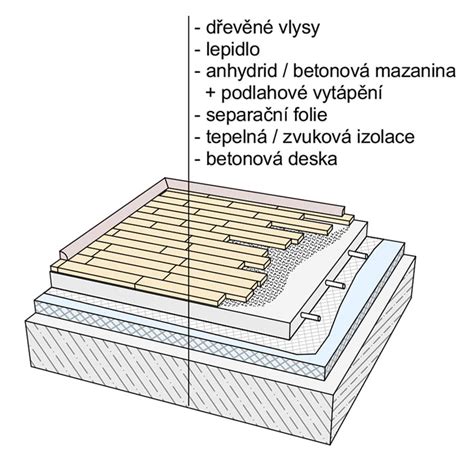

Pri inštalácii vykurovacích vodičov do poteru sa tieto zvyčajne ukladajú na polystyrén. Oddeľuje ich iba separačná fólia, ktorá nemá funkciu odrazu tepla, ako si mnohí myslia kvôli jej striebornej farbe, ale zabraňuje priamemu kontaktu polystyrénu a betónu.
Univerzálne podložky 3v1
Univerzálna 3v1 podložka je určená pod plávajúce podlahy na podlahové vykurovanie (vykurovacie vodiče a rohože) inštalované v betóne alebo lepidle. Podložka s hrúbkou 2 mm pod plávajúce podlahy spĺňa funkciu parozábrany, izoluje voči krokovému a akustickému hluku a má vysokú tepelnú vodivosť.
Podložky pod vinylové podlahy
Podložka pod vinylové podlahy v hrúbke 1,6 mm zvyšuje komfort užívania podlahy a taktiež zaisťuje krokovú aj zvukovú izoláciu. Vďaka protišmykovému účinku pomáha k väčšej stabilite a odolnosti vinylovej plávajúcej podlahy.
Tvrdené dosky pre podlahové vykurovanie pod dlažbu

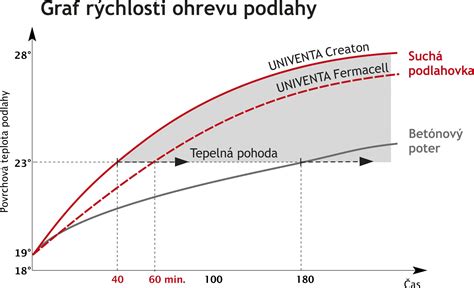

Pri elektrickom podlahovom kúrení pod dlažbu sa pre rýchlejší nábeh teplej podlahy a teploty v miestnosti inštalujú tvrdené dosky o hrúbke 6 a 10 mm, ktoré majú špeciálnu povrchovú úpravu. Pri štandardnej skladbe podlahy bez izolácie prehreje vykurovacia rohož dlažbu približne za 45 - 60 minút. Vďaka tvrdenej izolačnej doske je možné túto dobu ohrevu významne skrátiť.
Tvrdený polystyrén pre betónové základy
Tvrdený polystyrén sa využíva pre kúrenie na betónový základ a je vhodný pod vykurovacie rohože, vykurovacie fólie a vodiče. Pri použití pod vykurovacie rohože a vodiče je polystyrén potrebné vystužiť sklotextilnou mriežkou a lepidlom.
Izolačná podložka z expandovaného polystyrénu
Izolačná podložka z expandovaného polystyrénu pod plávajúce podlahy a parkety dokáže odstrániť miestne nerovnosti do 3,5 mm pri hrúbke podložky 5 mm.
Parozábrana
Parozábrana je fólia z PE, ktorá sa používa pod laminátové a drevené plávajúce podlahy, na miestach, kde je riziko vzniku vodných pár, ako sú napríklad čerstvé alebo aj staršie betónové či anhydridové potery.
Moderné riešenia podložiek pre podlahové vykurovanie
Podložky na podlahové vykurovanie poskytujú izoláciu, ochranu a stabilitu vykurovacím prvkom a pomáhajú tiež rovnomerne rozvádzať teplo v celej miestnosti.
Penové podložky
Jedným z najobľúbenejších typov podložiek na podlahové kúrenie sú podložky vyrobené z peny. Penové podložky sú ľahké, pružné a ľahko sa inštalujú, takže sú ideálne na použitie s laminátovými, drevenými alebo plávajúcimi podlahami. Poskytujú vysokú úroveň izolácie, čím znižujú tepelné straty a zabezpečujú rovnomerné rozloženie tepla generovaného systémom podlahového vykurovania.
Podložky na báze vlákien
Ďalším typom podkladovej vrstvy na podlahové vykurovanie sú podlahové krytiny na báze vlákien. Tieto podložky sú vyrobené z prírodných alebo syntetických vlákien a sú navrhnuté tak, aby zabezpečovali stabilitu a izoláciu. Sú obzvlášť vhodné na použitie s masívnymi drevenými podlahami, pretože pomáhajú zabrániť pohybu podlahy a zabezpečujú ochranu vykurovacích prvkov.
Výber podložky podľa typu podlahy
V ponuke nájdete rôzne typy podložiek, vďaka čomu si zaručene vyberiete. Zvoliť môžete podložky pod laminátové podlahy, vinylové podlahy, drevené podlahy alebo dlažbu.
PODLOŽKA POD PODLAHY XPS TOP 70 od Austrotherm
Izolačné dosky z extrudovaného polystyrénu XPS TOP 70 od firmy Austrotherm majú izolačnú funkciu a zabezpečujú účinné udržiavanie tepla. Vyznačujú sa mimoriadnou odolnosťou v tlaku, až 700 kPa (70 t/m²). Okrem toho sú odolné voči mrazu, vlhkosti a vode. Podložky s tvrdosťou menšou ako 500 kPa nie sú vždy vhodné pod plávajúce podlahy, keďže nezabezpečujú stabilné a tvrdé podložie na dlhé roky.
Parametre XPS TOP 70 5,4 mm:
- Tepelná vodivosť: 0,033 W/mK
- Minimálna hustota: ≥ 35 kg/m³
- Pevnosť v tlaku pri 10% stlačení: CS(10/Y) 700 kPa = 70 t/m²
- Kapilárna absorpcia vody: 0
- Max. hraničná teplota použitia: 70 °C
- Reakcia na oheň EN 13501-1: E
- Podiel uzavretých pórov: ≥ 95%
- Rozmer dosky: 1250×600 mm
Vlastnosti XPS TOP 70:
- Vynikajúce tepelnoizolačné vlastnosti
- Ideálne pre nízkoenergetické stavby
- Jednoduchá manipulácia
- Vydrží extrémne zaťaženie
- Odoláva vlhkosti
- Hladký povrch pre lepšie uchytenie vykurovacej fólie
- Pevnosť v tlaku 70 t / m²
- Nulová absorbcia vody
Použitie izolačnej podložky XPS TOP 70:
Izolačná podložka XPS TOP 70 5,4 mm sa používa ako tepelná izolácia a podklad pre vykurovacie fólie TRIVOLT. Väčšina svetových výrobcov podláh vyžaduje špecifickú odolnosť podlahovej izolácie v tlaku cca 400 kPa, čo predstavuje hraničnú hodnotu. Pre dlhodobé zachovanie stability podkladu podlahy odporúčame podložku XPS TOP 70, kde je deklarovaná stabilita parametrov až na 50 rokov.
Elektrické podlahové vykurovanie s rôznymi krytinami
Podlahové vykurovanie sa v súčasnej dobe postupne stáva takmer samozrejmosťou a to nie len ako systém určený k vykurovaniu, ale aj ako komfortný doplnok domácnosti. O príjemnom pocite, ktorý prináša teplá dlažba v kúpeľni, počul už takmer každý a väčšina z nás minimálne pozná niekoho, kto toto komfortné vykurovanie používa. Preto sa taktiež málokto pýta, či je možné umiestniť vykurovacie rohože do tmelu pod dlažbu - je to samozrejmosťou a nikto sa nad takou aplikáciou nepozastaví.
Na spoločnosť FENIX sa ako na výrobcu často obracajú zákazníci, či je možné a vhodné na elektrické vykurovanie položiť i niečo iné než len dlažbu. Samozrejme to možné je a takmer všetci výrobcovia jednotlivých druhov krytín majú v ponuke taký typ, ktorý je vhodný pre kombináciu s podlahovým vykurovaním. Pri nových aplikáciách to nebýva vôbec žiadny problém - dlažby, PVC a koberce ľahko riešia vykurovacie vodiče alebo vykurovacie rohože ECOFLOOR vo flexibilnom lepidle alebo samonivelačnom potere. Pod plávajúcu podlahu ponúka spoločnosť FENIX elektrické vykurovacie fólie ECOFILM.
Riešenie pre dodatočné inštalácie a rekonštrukcie
Horšia situácia je ale pri dodatočných inštaláciách alebo rekonštrukciách. Niekedy to ale nie je jednoduché. Často sa stáva, že sa na nás obracajú zákazníci a žiadajú nás o radu. Mali by záujem o podlahové vykurovanie do obytnej miestnosti, ale ako konečnú vrstvu chcú koberec alebo PVC. Keramickú dlažbu nechcú, o plávajúcej podlahe neuvažujú. Mokrý proces - t.j. rôzne podlahové potery a tmely nepripadajú z najrôznejších dôvodov do úvahy. Väčšinou potom ich záujem smeruje priamo k vykurovacím fóliám ECOFILM, ktorá im pripadá ideálna - je to suchý proces, fólia je veľmi tenká a hreje po celej ploche. Lenže ani fólie ECOFILM sa nedajú štandardne položiť priamo pod koberec alebo PVC. Predsa len je to vykurovací prvok na sieťové napätie 230V a tieto krytiny mu neposkytujú dostatočnú ochranu, najviac hrozí reálne nebezpečenstvo zhrňovania alebo zvlnenia koberca či PVC, ak sa tu bude manipulovať s ťažšími predmetmi.
Podlahová doska HEAT-PAK
Preto spoločnosť FENIX ponúka podlahovú dosku HEAT-PAK. Jedná sa o špeciálnu podložku na báze lisovanej celulózy, ktorú spoločnosť FENIX dováža z Holandska. Dosky majú vysokú objemovú hmotnosť (770kg/m³), takže sú veľmi tvrdé, pevnosť v ohybe >40kg/cm² a dobrú tepelnú vodivosť (tepelný odpor R=0,047 m² * K / W). Vďaka svojej tepelnej vodivosti môžu byť dosky HEAT-PAK umiestnené medzi vykurovacou fóliou ECOFILM a koberec/PVC, a nijak negatívne neovplyvnia predávanie tepla do miestnosti. Samotné dosky sú predávané v baleniach v dvoch hrúbkach - 3 a 4 mm - ktoré sa pokladajú na seba. Dosky sú z výroby opatrené vrstvou lepidla, takže po zložení vznikne tuhá konštrukcia.
Postup inštalácie s doskami HEAT-PAK:
- Na pôvodnú podlahu položíme tepelnú izoláciu STARLON 3 mm, ktorá taktiež chráni fóliu pred prípadnými nerovnosťami podkladu.
- Na STARLON pokladáme vykurovaciu fóliu ECOFILM o max. výkone 80 W/m².
- Pre prívodné vodiče vyrežeme v izolácii drážky.
- Cez vykurovaciu fóliu položíme PE fóliu o hrúbke 0,20 mm. PE fólia slúži ako dodatočná elektroizolácia a súčasne chráni vykurovaciu fóliu pred prípadnou vlhkosťou.
- Teraz v dvoch vrstvách postupne pokladáme dosky HEAT-PAK. Najskôr spodný rad 3mm dosiek, potom lepíme horný rad 4mm dosiek.
- Horný rad musí byť posunutý, aby prekrýval špáry spodnej rady a naopak - tým je zabránené prípadné prekreslenie špár na koberci alebo PVC, súčasne je celá plocha spojená do jedného celku.
- Sondu termostatu, ktorá bude regulovať teplotu podlahy, umiestnime do drážky vyrezanej v doskách HEAT-PAK pod vykurovacou fóliou.
Pokládka všetkých vrstiev je veľmi jednoduchá a pokiaľ použijeme sady ECOFILM Set, nepotrebujeme okrem ostrého noža a gumeného kladiva vôbec žiadne špeciálne náradie. Nožom môžeme krátiť izoláciu STARLON, PE fóliu i dosky HEAT-PAK. Poklepaním gumovým kladivom na horný rad dosiek HEAT-PAK pri pokládke docielime dokonalé priľnutie a zlepenie oboch vrstiev. Hrúbka celej konštrukcie (STARLON, ECOFILM, PE fólie, HEAT-PAK) je pritom len 10 mm!
Návod: Ako Inštalovať Vykurovaciu Rohož Pod Dlažbu? 🛠️🔥
Testovanie konštrukcie s doskami HEAT-PAK
Spoločnosť FENIX dbá na kvalitu výrobkov, ktoré zákazníkom ponúka, vždy ich pred zaradením do predaja najskôr dôkladne otestuje. Rovnako tak aj dosky HEAT-PAK boli testované v skúšobnej komore, aby sa zistilo ako a s akou dynamikou sa pri kombinácii s vykurovacou fóliou ECOFILM šíria teploty v konštrukcii. Testy mali potvrdiť dobrú tepelnú vodivosť dosiek HEAT-PAK a vylúčiť možnosť prípadného prehrievania vykurovacej fólie.
Samotná fólia ECOFILM má odolnosť 90°C, ktorá sa pri príkone 80W/m² nedá v žiadnom prípade dosiahnuť. Najskôr boli prevedené záťažové testy, kde bola celá konštrukcia s vykurovacou fóliou prevádzkovaná bez akejkoľvek regulácie. Celý test prebiehal pri teplote priestoru cca 24°C, teplota bola udržovaná pomocou klimatizácie. Z grafu je viditeľný počiatočný, pomerne dynamický nábeh, následne sa prejavil väčší tepelný odpor koberca a rozdiel teplôt v jednotlivých vrstvách sa začal zväčšovať. Po deviatich hodinách prevádzky sa teploty ustálili - pri koberci na 32,7°C a na povrchu vykurovacej fólie vo vnútri skladby na 36,2 °C.
V ďalšom teste bola do vykurovanej podlahy umiestnená sonda termostatu, ktorá udržovala teplotu na 27°C. Koberec bol zvolený úmyselne, pretože má vyšší tepelný odpor než PVC a je možné ho označiť z hľadiska prestupu tepla označiť ako „horšiu“ variantu. Z grafu je zrejmé, že pri podlahe, nezakrytej kobercom, je rozdiel teplôt na vykurovacej fólii a na povrchu dosky HEAT-PAK menší než 1°C. Taktiež dynamika je veľmi dobrá, z 24°C na 27°C sa podlaha zahriala za necelých 20 minút a je rovnaká ako pri prvom teste. Sonda termostatu, ktorý bol nastavený na 27°C, bola umiestnená na povrch dosiek HEAT-PAK. V grafe je vidieť určitú tepelnú zotrvačnosť dosiek HEAT-PAK, ktorá je daná väčším objemom materiálu. Pri cyklovaní vykurovacej fólie tak bola teplota dosiek stabilnejšia.
Prevedené testy preukázali vhodnosť tejto konštrukcie pre aplikácie podlahového vykurovania pod koberce a PVC.
