V oblasti obrábania CNC (počítačová numerická kontrola) je úloha chladiacej kvapaliny častokrát podceňovaná, no v skutočnosti predstavuje kritický faktor, ktorý významne vplýva na kvalitu, efektivitu a celkový úspech obrábacieho procesu. Ako dôveryhodný dodávateľ CNC obrábaných dielov som bol svedkom transformačného vplyvu chladiacej kvapaliny na rôzne projekty, od CNC obrábania elektrických rozvádzačov až po CNC obrábanie komponentov rozvádzačov.
Primárne funkcie chladiacej kvapaliny
Jednou z primárnych funkcií chladiacej kvapaliny pri CNC obrábaní je regulácia teploty generovanej počas procesu rezania. Keď rezací nástroj príde do kontaktu s obrobkom, vzniká trenie, ktoré zase vytvára teplo. Nadmerné teplo môže mať škodlivé účinky na nástroj aj obrobok.
Vplyv nadmerného tepla
- Na nástroj: Vysoké teploty môžu spôsobiť zmäkčenie materiálu nástroja, čo vedie k rýchlemu opotrebovaniu a zníženej životnosti nástroja.
- Na obrobok: Prehriatie môže spôsobiť tepelnú expanziu, čo môže mať za následok rozmerové nepresnosti a zlú povrchovú úpravu.
Chladivo pôsobí ako médium na prenos tepla, ktoré absorbuje teplo generované počas rezania a odvádza ho z reznej zóny. Udržiavaním stabilnej teploty pomáha chladivo zachovať integritu rezného nástroja a zabezpečuje, že obrobok si zachováva požadovaný tvar a rozmery.
Mazanie
Okrem regulácie teploty poskytuje chladivo aj mazanie medzi rezacím nástrojom a obrobkom. Mazacie vlastnosti chladiacej kvapaliny znižujú trenie, čo zase znižuje silu potrebnú na prerezanie materiálu. To nielen zlepšuje efektivitu obrábacieho procesu, ale tiež pomáha predĺžiť životnosť rezného nástroja.
Znížením trenia chladivá tiež minimalizujú tvorbu zisteného okraja (BUE), čo je bežný problém pri obrábaní. Mazanie je obzvlášť dôležité pri obrábaní materiálov s vysokou tvrdosťou, ako je nehrdzavejúca oceľ, titán a vysokopevnostné zliatiny. Tieto materiály majú tendenciu generovať viac tepla a vyžadujú vyššie rezné sily, vďaka čomu sú náchylnejšie na opotrebenie nástrojov a slabú povrchovú úpravu.
Odstraňovanie triesok
Ďalšou rozhodujúcou úlohou chladiacej kvapaliny pri CNC obrábaní je odstraňovanie triesok. Počas procesu rezania sa tvoria triesky, keď rezací nástroj odstraňuje materiál z obrobku. Tieto triesky je potrebné efektívne odstrániť z reznej zóny, aby sa zabránilo ich zasahovaniu do procesu rezania. Chladivo pomáha vyplachovať triesky preč z reznej zóny a zabezpečuje, že rezací nástroj zostáva čistý a neobmedzený.
Prúd chladiacej kvapaliny tiež pomáha rozkladať dlhé, vláknité triesky na menšie, zvládnuteľnejšie kúsky, čo uľahčuje ich odstránenie z oblasti obrábania. Toto je obzvlášť dôležité pri operáciách vysokorýchlostného obrábania, kde sa triesky môžu generovať rýchlym tempom.
Prevencia korózie
Okrem tepelných, mazacích a funkčných vlastností pri odstraňovaní triesok, chladivo zohráva úlohu aj pri prevencii korózie. Mnohé operácie CNC obrábania zahŕňajú použitie kovových obrobkov, ktoré sú náchylné na koróziu, keď sú vystavené vlhkosti a kyslíku. Chladivo obsahuje prísady, ktoré pomáhajú chrániť obrobok a komponenty stroja pred koróziou. Prevencia korózie je obzvlášť dôležitá pri dlhodobom skladovaní a preprave opracovaných častí. Ak časť nie je správne chránená, môže dôjsť ku korózii, ktorá môže ohroziť jej integritu a funkčnosť.
Vplyv na kvalitu povrchovej úpravy
Kvalita povrchovej úpravy je kritickým faktorom v mnohých aplikáciách CNC obrábania. Hladká, rovnomerná povrchová úprava nielen zvyšuje estetickú príťažlivosť dielu, ale tiež zlepšuje jeho funkčnosť. Chladiaca kvapalina hrá významnú úlohu pri dosahovaní vysokokvalitnej povrchovej úpravy.
Mazacie vlastnosti chladiacej kvapaliny tiež pomáhajú zlepšiť tok rezného nástroja cez povrch obrobku, čo vedie k plynulejšiemu rezaniu. Funkcia odstraňovania triesok chladiacej kvapaliny navyše zaisťuje, že triesky nepoškriabajú alebo nepoškodia opracovaný povrch.
Typy chladiacich kvapalín
Pri CNC obrábaní sa používa niekoľko typov chladiacich látok, z ktorých každá má svoje jedinečné vlastnosti a aplikácie.
Chladiace látky na vodnej báze
Chladiace kvapaliny na vodnej báze sú najpoužívanejším typom chladiacej kvapaliny pri CNC obrábaní. Skladajú sa z vody a rôznych prísad, ako sú mazivá, inhibítory korózie a biocídy. Chladiace kvapaliny na vodnej báze ponúkajú vynikajúce vlastnosti chladenia a odstraňovania triesok, ako aj dobré mazanie a ochranu proti korózii.
Tieto sú ďalej rozdelené na:
- Rozpustné oleje: Vyrábajú sa emulgáciou oleja vo vode a poskytujú dobré mazacie a chladiace vlastnosti.
- Polosyntetické chladiace kvapaliny: Obsahujú nižšiu koncentráciu oleja a viac syntetických prísad. Ponúkajú lepšie chladiace a antikorózne vlastnosti a sú odolnejšie voči baktériám a plesniam.
Chladiace látky na báze oleja
Chladiace kvapaliny na báze oleja sa zvyčajne používajú v aplikáciách, kde je potrebné vysoké mazanie, napríklad pri operáciách s veľkým úberom materiálu. Ponúkajú vynikajúce mazacie vlastnosti v porovnaní s chladiacimi kvapalinami na vodnej báze, čo pomáha znižovať trenie a predlžovať životnosť rezného nástroja. Priame oleje neobsahujú vodu a sú ideálne pre náročné obrábacie operácie ako vŕtanie hlbokých otvorov a závitovanie. Nemajú však dobré chladiace vlastnosti a práca s nimi môže byť menej čistá.
Syntetické chladiace kvapaliny
Syntetické chladiace kvapaliny sú relatívne nový typ chladiacej kvapaliny, ktorý ponúka kombináciu výhod chladiacich kvapalín na vodnej báze a na báze oleja. Sú zložené zo syntetických polymérov a prísad, ktoré poskytujú vynikajúce chladenie, mazanie a ochranu proti korózii. Sú vyrobené výlučne z chemických zložiek, často majú formu priehľadnej alebo svetlej kvapaliny a vyznačujú sa stabilným chemickým zložením a dlhou životnosťou.
Systémy prívodu chladiacej kvapaliny
Systémy prívodu chladiacej kvapaliny tvoria chrbticu efektívneho obrábania tým, že regulujú teplo a trenie na rozhraní nástroj-obrobok.
Chladenie cez vreteno (TSC - Through Spindle Coolant)
TSC zahŕňa čerpanie kvapaliny cez vnútorné kanály vretena a priechody nástroja, ktorá vystupuje priamo na reznej hrane. Toto nastavenie vyžaduje stroje s rotačnými spojkami a vysokotlakovými čerpadlami, ktoré často pracujú s tlakom 300-2000 PSI. V typickom vertikálnom obrábacom centre (VMC) pri frézovaní nehrdzavejúcej ocele 316 dodáva TSC 5-10 l/min cielene do drážky, čím sa znižuje priľnavosť triesok a umožňujú sa vyššie posuvy.
TSC zlepšuje povrchovú úpravu dodávaním chladiacej kvapaliny do presnej zóny šmyku, čím sa znižuje tepelný gradient, ktorý spôsobuje vlnitosť. Pri vysokorýchlostnom frézovaní ocele Inconel 718 pri rýchlosti 100 m/min dosiahlo TSC hodnotu Ra 0,4 µm oproti 0,8 µm pri zaplavení, pretože vysokotlakový prúd (70 barov) prenikol do rozhrania, čím sa obmedzila oxidácia a adhézia.
Výhody TSC:
- Cielené chladenie pre dlhšiu životnosť nástroja (o 30-50 %) a lepšiu povrchovú úpravu, ideálne pre zliatiny.
- Zníženie síl pri obrábaní (napr. o 15 % pri sústružení Inconelu), čo umožňuje vyššiu rýchlosť úberu materiálu (MRR).
- Efektívne odstraňovanie triesok z hlbokých prvkov.
Nevýhody TSC:
- Vysoké náklady na inštaláciu (až 10 000 USD za dodatočné úpravy).
- Riziko upchatia, ktoré si vyžaduje jemné filtre.
Zaplavenie chladiacou kvapalinou (Flood Coolant)

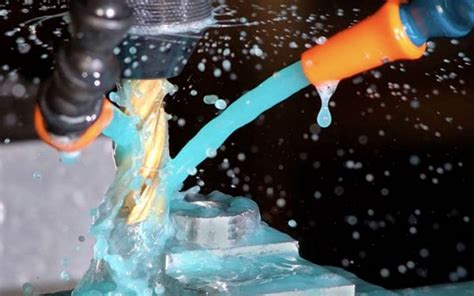

Pri zaplavovaní chladiacou kvapalinou sa využívajú externé trysky na smerovanie nepretržitého prúdu cez nástroj a obrobok s prietokmi 10-50 l/min pri nižších tlakoch. Táto metóda je štandardná na väčšine základných CNC strojov, pretože nevyžaduje žiadne úpravy nástroja. Počas frézovania čelných plôch ocele AISI 1045 zaplavovaná chladiaca kvapalina pokrýva celú kontaktnú plochu, čím pomáha rovnomerne rozptyľovať teplo, ale potenciálne vynecháva hlboké drážky.
Chladiaca kvapalina zaplavením poskytuje dostatočné pokrytie pre plytšie rezy, ale nerovnomerné nanášanie môže viesť k lokálnemu zahrievaniu. Pri čelnom frézovaní ocele AISI 4340 pri rýchlosti 200 m/min dosiahla chladiaca kvapalina zaplavením hodnotu Ra 1,2 µm, čo je prijateľné na hrubovanie, ale vyžaduje si ďalšie prechody na dokončovanie.
Výhody Flood Coolant:
- Nízke náklady a jednoduchosť obrábania, vhodné na všeobecné obrábanie.
- Spoľahlivá kontrola triesok pri bežných materiáloch.
- Široké pokrytie pre hrubovanie a všeobecné úlohy.
Nevýhody Flood Coolant:
- Vyššia spotreba kvapaliny (až 50 l/min) a potenciálne nebezpečenstvo hmly.
- Menšia penetrácia v hlbokých rezoch.
Faktory ovplyvňujúce povrchovú úpravu
Povrchová úprava, meraná hodnotami Ra, určuje funkčnosť súčiastky, najmä v zostavách s prísnymi toleranciami. Prívod chladiacej kvapaliny ovplyvňuje povrchovú úpravu prostredníctvom regulácie teploty a riadenia triesok, čím minimalizuje nárast na hrane (BUE) a vibrácie.
Materiál obrobku hrá kľúčovú úlohu; lepivé zliatiny ako titán viac profitujú z priameho mazania TSC, čím sa znižuje BUE, ktoré zdrsňuje povrchy. Pri oceliach sa zaplavovanie často vyrovnáva TSC pri nízkorýchlostných operáciách, ale TSC sa pri vyšších rýchlostiach výrazne zlepšuje.
Parametre ako rýchlosť a hĺbka zväčšujú rozdiely. Pri rýchlosti 150 m/min pri frézovaní nehrdzavejúcej ocele udržiavala metóda TSC hodnotu Ra pod 0,5 µm až do hĺbky 2 mm, zatiaľ čo zaplavenie sa v dôsledku nahromadenia tepla zvýšilo na 1,0 µm.
Kontrola vibrácií tiež zohráva úlohu; stabilita TSC znižuje stopy po chvení. V štúdii o drážkovacom frézovaní Inconel znížila TSC s nanoprísadami Ra o 20 % v porovnaní s náporom vďaka lepšiemu tlmeniu.
Vplyv na priepustnosť a produktivitu
Priepustnosť meria počet dielov vyrobených za hodinu, ovplyvnený životnosťou nástroja, časmi cyklov a prestojmi. Efektívna chladiaca kvapalina predlžuje životnosť nástroja a umožňuje agresívne parametre, čím zvyšuje celkový výkon.
TSC zvyšuje produktivitu tým, že umožňuje o 20-50 % vyššie rýchlosti a posuvy vďaka lepšiemu odvodu tepla. Pri sústružení Ti-6Al-4V spoločnosť TSC štvornásobne predĺžila životnosť nástroja na 45 minút oproti 10 minútam pri zaplavení, čo umožňuje nepretržitú prevádzku dávkových úloh.
Flood Coolant podporuje stabilnú produkciu v objemových sériách, ako je hrubovanie liatinových blokov, kde široké chladenie zabraňuje deformácii bez vysokých nákladov. Vo veľkoobjemovej dielni, ktorá sústruží oceľové nápravy 1045, Flood udržiaval 500 dielov/zmenu s výmenou nástrojov každé 2 hodiny, čo je spoľahlivé pre konzistentný výstup.
Zvýšenie životnosti nástrojov pomocou TSC je zrejmé pri vŕtaní náročných materiálov. Experimenty s frézovaním Ti-5553 ukázali, že TSC predlžuje životnosť o 40 % oproti zaplaveniu, čím sa skrátia prestoje o 25 %.
Dôležité sú energetické a nákladové aspekty; TSC spotrebuje o 35 % menej kvapaliny, čím znižuje poplatky za likvidáciu, hoci čerpadlá zvyšujú spotrebu energie o 10-15 %. V prípade frézovania nehrdzavejúcej ocele 316 spoločnosť TSC ušetrila 20 % energie vďaka rýchlejším posuvom, čím kompenzovala počiatočnú investíciu za 3 mesiace.
Prípadové štúdie a reálne príklady
Prípad 1: Sústruženie zliatiny Ti-5553
Experimenty porovnávali sústruženie zaplavením, obrábanie metódou MQL (Minimal Quantity Lubrication) a vysokotlakovú TSC. TSC znížilo teploty o 25 % a opotrebenie nástroja o 35 %, pričom dosiahlo Ra 0,5 µm oproti 1,0 µm pri zaplavení, čím sa zvýšila priepustnosť o 40 % prostredníctvom vyšších rýchlostí.
Prípad 2: Frézovanie Inconelu 718
Zaplavenie spôsobilo vysoké otrepy pri posuve 0,2 mm/ot.; TSC pri 70 baroch ich znížilo o 30 %, čím sa 2-násobne predĺžila životnosť nástroja a zvýšil počet rezných cyklov o 25 %.
Prípad 3: Vŕtanie Ti-6Al-4V
Zaplavenie viedlo k zhutneniu triesok; TSC efektívne preplachovalo triesky, zdvojnásobilo hĺbku otvoru na prechod a zvýšilo produktivitu o 50 % pri vŕtaní leteckých dielov.
Prípad 4: Frézovanie koncoviek z nehrdzavejúcej ocele 304
TSC so studenou dusíkovou hmlou (CCNGOM) znížilo opotrebenie o 50 % v porovnaní s frézovaním zaplavením, čo viedlo k Ra 0,3 µm a o 30 % rýchlejšiemu posuvu.
Najlepšie postupy pre implementáciu
Úspešná implementácia začína posúdením potrieb. Pre TSC overte kompatibilitu s vretenom a použite nástroje s kanálmi 0,5 - 1 mm. Udržiavajte filtráciu 5-10 µm; pri frézovaní titánu v VMC denné kontroly zabránili upchatiu.
Pre zaplavenie optimalizujte trysky s uhlom 30-45° pre pokrytie; pri sústružení ocele použite 20 l/min pri tlaku 80 PSI s vyváženým chladením bez nadmernej hmly. Monitorujte koncentrácie (8-12 % pre syntetické materiály) a teploty (<40 °C).
Hybridné použitie: Hrubé obrábanie pomocou zaplavenia a jemné dokončovanie pomocou TSC môže optimalizovať výsledky. V dielni, ktorá obrába titánové implantáty, sa táto možnosť využila, čím sa dosiahla 20 % priepustnosť a zároveň sa znížili náklady.
Bezpečnosť: Zabezpečte dobré vetranie proti hmle; TSC znižuje expozíciu, ale vyžaduje kontrolu tesnosti.
Budúce trendy
Pokroky zahŕňajú nano-vylepšené kvapaliny TSC, ktoré zlepšujú penetráciu o 20 %, a kryogénne hybridy TSC pre 50 % predĺženie životnosti superzliatin. Udržateľné biooleje v TSC znižujú vplyv na životné prostredie o 30 %. Podľa nedávnych testov znížila rastlinná TSC s grafénom pri frézovaní Ti-6Al-4V hodnotu Ra o 15 % oproti štandardu.
Údržba a kontrola chladiacej kvapaliny
Údržba a kontrola chladiacej kvapaliny sú kľúčové pre jej dlhú životnosť a efektívnosť. Kľúčové ukazovatele zahŕňajú:
- Koncentrácia: Pravidelne kontrolujte pomocou refraktometra a v prípade potreby upravte (zvyčajne 3-20 % vody na koncentrát). Optimálna tvrdosť vody je 10-15 °dH.
- pH hodnota: Merajte najmenej raz týždenne pomocou pH papierikov alebo pH metra. Ideálna hodnota pH sa pohybuje v rozmedzí 8,5-9,5.
- Biologická kontaminácia: Sledujte farbu a zápach emulzie. Prílišné penenie alebo zápach môžu signalizovať problém. Pravidelné pridávanie biocídov môže pomôcť potlačiť rast mikroorganizmov.
- Zaolejovanie: Nadmerná vrstva oleja na povrchu emulzie môže znížiť jej účinnosť.
Správna skladovacia teplota koncentrátov (5-40 °C) a použitie zmiešavacích zariadení pre väčšinu objemov prispievajú k optimálnej príprave pracovnej emulzie.
