Úvod do značky Protherm
Značka Protherm je dlhodobo lídrom na slovenskom trhu vo vykurovacej technike. Svoje postavenie si získala hlavne ako výrobca a predajca kvalitných a spoľahlivých výrobkov, ale aj nadštandardnými servisnými službami. V roku 2004 sa značka Protherm úspešne začlenila do koncernu Vaillant Group, vďaka čomu získala možnosť exportovať svoje výrobky do množstva nových krajín po celom svete. Zameranie sa na využívanie obnoviteľných zdrojov energie a ekologické spôsoby vykurovania potvrdilo v roku 2010 predstavenie vlastného solárneho systému Helioset, ktorý prirodzene rozšíril širokú ponuku systémových produktov. Jednoznačná orientácia spoločnosti na úsporné a moderné zdroje vykurovania vyvrcholila v roku 2019, keď uviedla na trh vlastné tepelné čerpadlá vzduch - voda GeniaAir, najskôr v splitovej verzii a o rok neskôr ponuku rozšírila aj o variantu monoblok s prírodným chladivom. V roku 2021 prichádza k spusteniu predaja novej generácie kondenzačných kotlov s inovatívnou technológiou FlameFit, ktorá sa dokáže automaticky prispôsobiť meniacej sa kvalite plynu. Za niekoľko desaťročí svojej existencie si spoločnosť Protherm vybudovala širokú sieť obchodných a servisných partnerov, čo umožňuje zákazníkom získať rýchly prístup k produktom a potrebným službám. Nadštandardný zákaznícky servis, komplexná starostlivosť a dlhoročná podpora obchodných partnerov výrazne napomáhajú udržiavať stabilnú pozíciu značky Protherm na slovenskom trhu.
Typy kotlov Protherm
Protherm ponúka širokú škálu plynových kotlov, vrátane kondenzačných a nekondenzačných typov, určených na vykurovanie a prípravu teplej úžitkovej vody (TÚV). Medzi obľúbené modely patria:
- Protherm Gepard Condens 25 MKO-A
- Protherm Puma Condens 18/24 MKV
- Protherm Panther Condens 15 KKO-CS/1 Flame Fit
- Protherm Tiger Condens 20/26 KKZ42
- Protherm MEDVEĎ Condens 25 KKS
- Protherm Panther Condens 30 KKO-CS/1
- Protherm Tiger Condens 20/26 KKZ21
- Protherm Gepard Condens 18/25MKV ErP
- Protherm Gepard 18/24 MOV
Zariadenia s možnosťou zavesenia na stenu sú dostupné buď len na vykurovanie, alebo aj na vykurovanie s možnosťou ohrevu TÚV, vrátane verzie "turbo".

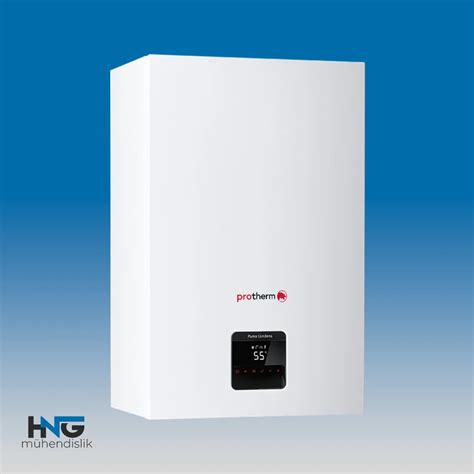

Charakteristika plynového kondenzačného kotla Protherm Puma Condens 18/24 MKV
Plynový závesný kondenzačný kotol Protherm Puma Condens 18/24 MKV je určený na vykurovanie a s prietokovým ohrevom teplej úžitkovej vody. Vďaka svojim technickým a výkonovým parametrom a minimalistickým rozmerom je ideálny pre menšie rodinné domy, byty, malé bytové domy a menšie administratívne priestory. Minimálne rozmery a mimoriadne tichá prevádzka umožňujú jeho montáž aj v obytných priestoroch.
Úsporná prevádzka
Modulačný rozsah kotla od 6,6 kW do 20,0 kW dokáže ponúknuť komfortnú a zároveň maximálne ekonomickú prevádzku. Výkon kotla na plyn sa vďaka inteligentnej riadiacej jednotke automaticky prispôsobuje aktuálnej potrebe tepla vykurovaného objektu, čo významným spôsobom znižuje prevádzkové náklady. Jednoduchou výmenou klasického nekondenzačného kotla tak môžete dosiahnuť až 25 % úsporu prevádzkových nákladov v závislosti od typu vykurovacieho systému.
Výhody kotla Puma Condens 18/24 MKV
- Trieda energetickej účinnosti A
- Minimálne rozmery - jednoduchá montáž aj v stiesnených priestoroch
- Robustný antikorový výmenník
- Intuitívna a jednoduchá obsluha
- Vysoko účinné obehové čerpadlo s nízkou spotrebou elektrickej energie
- Základné diagnostické rozhranie
- Možnosť pripojenia ekvitermických regulátorov Thermolink, MiPro a MiGo
- Možnosť ovládania kotla pomocou aplikácie MiGo
- Plynový kondenzačný kotol vyrábaný na Slovensku
- Široká sieť zmluvných servisných partnerov Protherm
- Normovaná účinnosť Hi 108,1 %
- Jeden z najmenších kotlov na trhu - vhodný pre montáž do stiesnených priestorov
- Ovládací panel s intuitívnym ovládaním
- Kotol s prietokovým ohrevom teplej úžitkovej vody
- Integrovaný trojcestný prepínací ventil pre prietokový ohrev TÚV
- Robustný antikorový výmenník tepla
- Jednoduchá autodiagnostika
- Vysoko účinný - vďaka modulačnému rozsahu sa výkon kotla automaticky prispôsobuje aktuálnej potrebe tepla
- Mimoriadne nízka hlučnosť umožňuje inštalovať kotol aj v obytných priestoroch
- Vysoko účinné obehové čerpadlo s nízkou spotrebou elektrickej energie
- Možnosť voľby odvodu spalín v závislosti od maximálnej dĺžky: koncentrický 60/100, 80/125 alebo oddelený 80/80
- Základné diagnostické rozhranie
- Možnosť pripojenia eBus ekvitermických regulátorov rady Thermolink, MiPro a MiGo
- Krytie IP X4D
- Elegantný a moderný dizajn
- Vyrobené na Slovensku
- Záruka 2 roky
Rozmery a pripojenie
Minimálne rozmery a mimoriadne tichá prevádzka umožňujú montáž závesného plynového kondenzačného kotla Protherm Puma Condens 18/24 MKV aj v obytných priestoroch. Je ideálnou voľbou pri modernizácii resp. rekonštrukcii starších vykurovacích systémov, ale tiež aj pri inštaláciách v novostavbách.
- Výška kotla: 626 mm
- Šírka kotla: 400 mm
- Hĺbka kotla: 270 mm
- Stred vyústenia dymovodu na kotli od steny: 130 mm
Pripojovacie závity kotla Puma Condens 18/24 MKV:
- Prívod kúrenia: vonkajší závit G3/4“
- Spiatočka kúrenia: vonkajší závit G3/4“
- Plyn: vonkajší závit G1/2“
- Prívod studenej vody: vonkajší závit G3/4“
- Výstup teplej vody: vonkajší závit G3/4“
Základné vybavenie kotla
Kotol v základnej výbave obsahuje:
- Ovládací panel s dotykovým ovládaním - pre zobrazenie aktuálnych a nastavených prevádzkových veličín
- Vysoko účinné obehové čerpadlo - elektronicky riadené
- Expanznú nádobu na kúrenie - objem 8 litrov
- Poistný bezpečnostný ventil - ochrana kotla pred prekročením tlaku vo vykurovacom okruhu - max. prevádzkový tlak 3 bar
- Trojcestný prepínací ventil - pre prietokový ohrev TÚV
- Napúšťací ventil - na dopĺňanie vody do vykurovacieho systému v prípade poklesu tlaku
Závesný kotol Protherm Puma Condens 18/24 MKV neobsahuje v základnom prevedení pripojovací adaptér na odvod spalín. V závislosti od celkovej dĺžky dymovodu sú k dispozícii pripojovacie adaptéry DN60/100 alebo DN80/125, ktoré je nutné objednať spolu s plynovým kotlom.
Možnosti odvodu spalín
Odvod spalín pri kondenzačných kotloch Puma Condens sa rieši núteným odvodom spalín, podobne ako pri "turbo" kotloch. Najčastejšie sa používajú koncentrické dymovody, ktoré sú vedené buď vertikálne cez strechu alebo horizontálne cez stenu. Ďalšou možnosťou je riešenie odvodu spalín cez komín, kde sa využíva komín ako inštalačná šachta. Možné sú varianty s oddeleným nasávacím a výfukovým potrubím, vyvložkovaním komína plastovými rúrami alebo flexibilným plastovým odvodom spalín, prípadne použitím koncentrického dymovodu vyvedeného nad ústie komína.
Všetky technické riešenia odporúčame pred realizáciou prekonzultovať s príslušným kominárom.
Odporúčaná regulácia
Pre maximálne úspory pri prevádzke kotla je dôležité zvoliť správny spôsob regulácie. Pre systémy s radiátorovým ústredným kúrením sú najvhodnejšie regulátory snímajúce priestorovú teplotu. Pre kotly Protherm Puma Condens sú dostupné káblové izbové regulátory ako manuálny Thermolink Select alebo nastaviteľné Thermolink P či MiSet s týždňovým programom. V prípade nemožnosti káblového prepojenia možno použiť bezdrôtové programovateľné digitálne termostaty Thermolink RC alebo MiSet R.
Pre majiteľov nehnuteľností s podlahovým prípadne stenovým kúrením sú vhodné ekvitermické regulátory, ktoré snímajú vonkajšiu teplotu. Pre kotol Puma Condens postačuje ekvitermický regulátor Thermolink P (s dokúpeným snímačom vonkajšej teploty) alebo systémový ekvitermický eBus regulátor MiPro pre riadenie jedného vykurovacieho okruhu a ohrevu TÚV. Na zložitejšie systémy s viacerými vykurovacími okruhmi (napr. kombinácia podlahového a radiátorového kúrenia) sa odporúča programovateľný ekvitermický systémový eBus regulátor MiPro s možnosťou rozšírenia pomocou systémových modulov RED-3 alebo RED-5.
V prípade neistoty s výberom vhodného regulátora sa odporúča obrátiť na predajcu pre odborné poradenstvo.
Použitie kotla Protherm Puma Condens
Tento závesný kondenzačný kotol je vhodný pre:
- Vykurovanie a prípravu teplej vody do menších rodinných domov a bytov
- Vykurovanie bytových domov a radoviek s prietokovým ohrevom vody
- Obchodné a výrobné prevádzky na kúrenie a ohrev teplej vody
- Rekonštrukcie a modernizácie s prietokovým ohrevom vody
- Ideálny prietokový kotol pre výmeny starých kotlov za nové
- Inštalácie s minimálnymi priestorovými požiadavkami
Technické parametre Protherm Puma Condens 18/24 MKV
| Parameter | Hodnota |
|---|---|
| Model | Puma Condens 18/24 MKV |
| Séria | Puma Condens |
| Typ | Závesný plynový kondenzačný kotol na vykurovanie s prietokovým ohrevom TÚV |
| Palivo | Zemný plyn G20 / LPG (propán bután) G31 |
| Modulačný rozsah | 1:3 |
| Max. menovitý tepelný výkon (50/30 °C) | 20,0 kW |
| Min. menovitý tepelný výkon (50/30 °C) | 6,6 kW |
| Menovitý tepelný výkon (80/60 °C) | 18,8 kW |
| Spotreba zemného plynu G20 pri menovitom výkone | 1,99 m³/h |
| Spotreba skvapalneného plynu G31 pri menovitom výkone | 1,47 kg/h |
| Trieda energetickej účinnosti | A |
| Expanzná nádoba na kúrenie | 8 l |
| Rozsah regulácie výstupnej teploty vykurovacej vody | +30 °C až +75 °C |
| Max. prevádzkový tlak kúrenia | 3 bar |
| Min. menovitý tepelný výkon pri ohreve TÚV | 6,9 kW |
| Max. menovitý tepelný výkon pri ohreve TÚV | 24,0 kW |
| Rozsah regulácie výstupnej teploty teplej vody | +35 °C až +55 °C |
| Špecifický prietok vody (ΔT = 35 K) | 11,5 l/min. |
| Minimálny prietok teplej vody | 1,7 l/min. |
| Maximálny prípustný tlak TÚV | 10 bar |
| Elektrické napätie | 230 V AC |
| Frekvencia | 50 Hz |
| Istenie | 2 A |
| Maximálny elektrický príkon | 90 W |
| Príkon v pohotovostnom režime | <2 W |
| Komunikačné rozhranie | Zbernica eBUS 2.0 |
| Výška | 626 mm |
| Šírka | 400 mm |
| Hĺbka | 270 mm |
