Pri navrhovaní vykurovacieho systému je kľúčové správne dimenzovanie a výber radiátorov, ktoré zabezpečia optimálny tepelný komfort a energetickú účinnosť. Tento proces zahŕňa pochopenie tepelných strát miestnosti, výber vhodného typu radiátora a jeho správne pripojenie k vykurovaciemu systému.
Určenie tepelného výkonu radiátora
Základným krokom pri výbere radiátora je určenie jeho potrebného tepelného výkonu, ktorý sa udáva vo Wattoch (W). Tento výkon by mal zodpovedať tepelným stratám konkrétnej miestnosti. V ideálnom prípade by mal byť tepelný výkon miestnosti uvedený v projekte vykurovania.
V praxi, najmä pri rekonštrukciách, často chýba detailný projekt vykurovania. V takýchto prípadoch je potrebné odhadnúť tepelné straty. Výsledný vypočítaný tepelný výkon by sa mal následne porovnať s výkonom dostupných radiátorov v tabuľkách špecifikácií. Odporúča sa zaokrúhliť zvolený výkon smerom nahor, aby sa zabezpečilo dostatočné vykurovanie aj v chladnejších podmienkach.
Pre ilustráciu, ak vypočítaná tepelná strata miestnosti je 2080 W, pri výbere radiátora by ste mali zohľadniť možnosti ako:
- Typ 21 600x1800
- Typ 22 600x1400
- Typ 33 600x900
Typy radiátorov a ich pripojenie
Na trhu existuje niekoľko typov radiátorov, ktoré sa líšia dizajnom, spôsobom pripojenia a tepelným výkonom:

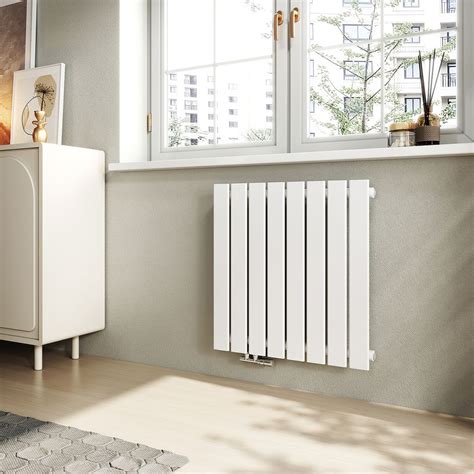

Panelové radiátory
Panelové radiátory sú obľúbeným a estetickým riešením pre moderné domácnosti. Môžu mať:
- Spodné pripojenie: Umožňuje skryté vedenie potrubia pod podlahou, čím sa zachováva čistý vzhľad miestnosti.
- Bočné pripojenie: Tradičnejší spôsob pripojenia, kde potrubie vedie k bočným ventilom radiátora.
Rebrové (rebríkové) radiátory
Rebrové radiátory, často nazývané aj "rebríky", sú populárne najmä v kúpeľniach, ale aj v iných miestnostiach. Sú dostupné v rôznych prevedeniach:
- Rovné prevedenie
- Oblúkové prevedenie
- Chrómované prevedenie
Tieto radiátory môžu byť doplnené o vykurovacie tyče alebo špirály, ktoré umožňujú ich elektrické ohrievanie.
Systémy potrubí a spojok
Pre rozvody ústredného kúrenia a teplej úžitkovej vody sa používajú rôzne materiály potrubí a spojok. Voľba závisí od aplikácie, rozpočtu a preferencií inštalácie.
Systém Hepworth (Hep2O)
Systém Hepworth je navrhnutý pre jednoduchú a rýchlu montáž, čo ho robí ideálnym pre svojpomocné inštalácie. Jeho kľúčové vlastnosti zahŕňajú:
- Montáž zasunutím: Potrubie sa jednoducho zasunie do spojky, ktorá ho pevne drží pomocou malých zúbkov.
- Vysoká odolnosť voči tlaku: Gumené tesnenie zabezpečuje tesnosť spojov až do 50 barov.
- Opakované použitie: Spojky umožňujú viacnásobné rozpojenie a opätovné spojenie potrubia bez straty tesnosti, čo je výhodné pri prípadných chybách počas montáže.
- Vsuvky pre vystuženie: Pomocné vsuvky zabezpečujú udržanie kruhového tvaru potrubia vo vnútri spojky.
Pre hlavné rozvody sa odporúča použiť potrubie s priemerom 22 mm, zatiaľ čo pre odbočky k radiátorom postačuje priemer 15 mm. Systém Hepworth je plnoprietokový, čo znamená, že spojky nemajú vnútorné prekážky znižujúce prietok.
PEX-AL-PEX (hliníkovo-plastové potrubie)
Tento typ potrubia kombinuje výhody plastu a hliníka. Spojenie sa realizuje pomocou lisovacích alebo skrutkovacích fitiniek. Pre:
- Rozvody vody: bežne sa používa priemer 16 mm.
- Rozvody kúrenia: od kotla k rozdeľovačom sa odporúča priemer 20 mm, na odbočky k radiátorom potom 16 mm.
Pri použití skrutkovacích spojok je dôležité použiť vhodné náradie a dodržať postup montáže.
Polypropylénové (PPR) potrubie
PPR potrubie je ďalšou možnosťou pre rozvody vody a kúrenia. Spája sa metódou zvárania plastov, čo vyžaduje špeciálne náradie a skúsenosti. Je cenovo dostupnejšie ako systém Hepworth.
Uhlíková oceľ
Potrubie z uhlíkovej ocele je robustné a odolné, ale jeho montáž vyžaduje špeciálne zváračské alebo lisovacie techniky.
Kondenzačné kotly a ich pripojenie
Kondenzačné kotly predstavujú moderné a energeticky úsporné riešenie pre vykurovanie. Pri ich inštalácii je dôležité zvážiť:
- Typ kotla: Kotly môžu byť prietokové (s ohrevom TÚV) alebo so zásobníkom (vstavaným alebo externým).
- Regulácia: Pre optimálnu prevádzku je nevyhnutná vhodná regulácia, ktorá môže zahŕňať izbové termostaty, programovateľné termostaty alebo smart termostaty s WiFi pripojením.
- Odvod spalín: Je potrebné zabezpečiť bezpečný odvod spalín pomocou dymovodov.
Pripojenie radiátorov ku kondenzačnému kotlu môže byť realizované priamo, ale použitie rozdeľovača (aj keď nie je striktne nutné) sa odporúča pre lepšiu reguláciu a optimalizáciu systému.
Kombinácia podlahového a radiátorového kúrenia
Kombinovanie podlahového a radiátorového kúrenia v jednom systéme je bežným riešením, ktoré umožňuje optimálne využitie výhod oboch systémov. Radiátory rýchlo reagujú na zmeny teploty a sú vhodné do spální alebo podkrovia, zatiaľ čo podlahové kúrenie poskytuje rovnomerný tepelný komfort a vyššiu energetickú účinnosť.
Kľúčové aspekty kombinácie:
- Rozdielne teplotné požiadavky: Radiátory zvyčajne pracujú pri vyšších teplotách (50-70 °C), zatiaľ čo podlahové kúrenie vyžaduje nižšiu teplotu (25-40 °C).
- Zmiešavací systém: Na zabezpečenie správnej teploty podlahového kúrenia je nevyhnutné použiť zmiešavací ventil s automatickým servopohonom.
- Jeden rozdeľovač: Moderné inštalácie často využívajú jeden rozdeľovač, ktorý zásobuje okruhy podlahového kúrenia aj radiátorové okruhy.
- Inteligentná regulácia: Použitie izbových termostatov, termopohonov a relé v spojení s riadiacou jednotkou umožňuje presné riadenie teploty v každej zóne.
Spoločnosť TECH Controllers ponúka riešenia pre takéto systémy, vrátane regulátorov, pohonov a termostatov, ktoré umožňujú nezávislú reguláciu radiátorov a podlahového kúrenia.
22 Pripojenie radiatora z vykrutenim spiatočki
Inteligentné kúrenie a regulácia
Automatizácia kúrenia pomocou smart technológií prináša značné úspory energie a zvýšený komfort. Základom inteligentného kúrenia je riadiaca jednotka (napr. Homey, Fibaro), ktorá umožňuje:
- Automatické prispôsobenie: Systém reaguje na zmeny teploty, prítomnosť osôb alebo počasie.
- Diaľkové ovládanie: Ovládanie kúrenia pomocou smartfónu, tabletu alebo PC odkiaľkoľvek.
- Energetické úspory: Efektívnou reguláciou je možné ušetriť až 27% nákladov na vykurovanie.
Inteligentné radiátorové hlavice
Nahradením klasických termostatických hlavíc inteligentnými (napr. Popp, Fibaro) je možné automatizovať reguláciu tepla v každej miestnosti podľa individuálnych potrieb a harmonogramu.
Inteligentné termostaty pre podlahové kúrenie
Pre elektrické podlahové kúrenie sa používajú inteligentné Z-Wave termostaty (napr. TKB Home, MCO Home, HeatIT Z-Therm2fx), ktoré umožňujú presné nastavenie teploty a sledovanie spotreby energie.
Regulácia teplovodného podlahového kúrenia
Pri teplovodnom podlahovom kúrení sa využíva riadiaca jednotka v spojení s termopohonmi na ventiloch rozdeľovača a pohybovými senzormi v miestnostiach. Tieto senzory merajú teplotu a umožňujú softvérové prepojenie s relé, čím vzniká virtuálny termostat.
Napriek komplexnosti nastavení, smart systémy umožňujú precízne nastavenie harmonogramov kúrenia pre maximálne pohodlie a úspory.
Uhlíková oceľ vs. hliníkovo-plastové potrubie
Pri výbere materiálu na rozvody vykurovania je dôležité zvážiť:
- Systém Hepworth: Jednoduchá montáž, možnosť opakovaného použitia spojok, plnoprietokové spoje.
- PEX-AL-PEX (hliníkovo-plastové): Vyžaduje špecializované náradie (lisovacie alebo skrutkovacie kliešte), ale je cenovo dostupné.
- Uhlíková oceľ: Robustné, ale náročné na montáž.
Pre svojpomocnú montáž je systém Hepworth často odporúčaný kvôli svojej jednoduchosti a flexibilite.
Výpočet veľkosti radiátora
Veľkosť radiátora sa určuje na základe jeho tepelného výkonu vo Wattoch (W). Pre správny výber je nevyhnutné poznať tepelné straty miestnosti. V prípade rekonštrukcie, kde chýba projekt, je potrebné tieto straty odhadnúť. Odporúča sa zvoliť radiátor s výkonom mierne vyšším, než je vypočítaná strata, aby sa zabezpečilo dostatočné vykurovanie.
Tepelné čerpadlá
Tepelné čerpadlá sú efektívnym spôsobom vykurovania, ktoré využíva teplo z okolitého prostredia (vzduch, voda, zem). V závislosti od typu systému (vzduch-voda, voda-voda, zem-voda) sa líši aj ich cena a náročnosť inštalácie. Pre podlahové kúrenie sa odporúčajú nízkoteplotné tepelné čerpadlá, zatiaľ čo pre radiátory sú vhodnejšie vysokoteplotné.
Energetická efektívnosť a modernizácia vykurovania
Modernizácia vykurovacích systémov predstavuje významný potenciál na úsporu energie, často aj vyšší než zateplenie domu. Zastaralé systémy môžu spotrebovať až o tretinu viac energie. Odporúča sa:
- Energetický audit: Pre vykonanie dôkladnej revízie vykurovacieho systému a identifikáciu oblastí na zlepšenie.
- Výmena kotla: Zvážiť moderné plynové kondenzačné kotly alebo tepelné čerpadlá.
- Inteligentná regulácia: Použitie inteligentných termostatických hlavíc a WiFi termostatov pre individuálne riadenie každej miestnosti.
- Obehové čerpadlá: Moderné elektronické obehové čerpadlá (napr. Grundfos Magna 3, Alpha 2) sú oveľa efektívnejšie a úspornejšie ako staré typy.
- Vyváženie vykurovacej sústavy: Zabezpečenie rovnomerného rozvodu tepla pomocou odborného vyváženia.
