Trojcestný zmiešavací ventil ESBE 3F65 DN65 s hodnotou Kv 90 predstavuje robustné riešenie pre náročné aplikácie v systémoch cirkulácie vykurovacej a chladiacej vody. Vďaka svojmu vyhotoveniu z kvalitných materiálov a možnosti flexibilného ovládania je vhodný pre široké spektrum inštalácií.
Využitie a kompatibilita médií
Ventil je navrhnutý na použitie v systémoch, kde je kladený dôraz na presnú reguláciu prietoku. Medzi hlavné oblasti využitia patria:
- Teplovodné vykurovanie
- Klimatizačné systémy a chladenie
- Solárne systémy
- Podlahové vykurovanie
Zariadenie je kompatibilné s chladiacou vodou, vykurovacou vodou, úžitkovou vodou, ako aj s kvapalinami s obsahom glykolu, za predpokladu, že dané kvapaliny nenarúšajú materiál a konštrukciu armatúry.
Konštrukčné výhody a technické riešenie
Teleso ventilu je vyrobené zo šedej liatiny, čo zabezpečuje jeho dlhú životnosť a mechanickú odolnosť. Srdce ventilu je zhotovené z kombinácie mosadze a ušľachtilej ocele. Medzi kľúčové prvky výbavy patrí:
- Ovládanie: Ventil je vybavený pákou pre ručné ovládanie, pričom je plne kompatibilný so servopohonmi ESBE radov ARA 600 a 90.
- Stupnica: Otočná stupnica umožňuje ľahké určenie polohy ventilu.
- Tesnosť: Zdvojený O-krúžok z EPDM zabezpečuje vysokú prevádzkovú spoľahlivosť.
- Údržba: Hlavné časti ventilu sú vymeniteľné, čo zjednodušuje servis.
Technické parametre
Pre správny návrh systému je dôležité poznať špecifické technické údaje zariadenia:
| Parameter | Hodnota |
|---|---|
| Dimenzia pripojenia | DN65 (prírubové) |
| Montážna dĺžka | 200 mm |
| Maximálny prietok (pri strate 1 Bar) | 90 m³/hod (1500 l/min) |
| Tlaková trieda | PN6 |
| Operačný uhol | 90 stupňov |
| Maximálna netesnosť | 1,5 % |
| Krútiaci moment | 10 Nm |
| Teplota média | od -10 °C do 110 °C |

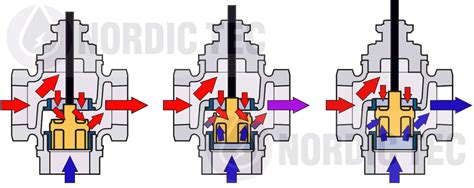

VRG Application example
Upozornenie: Uvedené informácie sú orientačné. Pred nákupom odporúčame overiť, či zvolený model spĺňa všetky technické požiadavky vášho projektu.
