Trojcestný ventil so závitom a pohonom: Podrobný sprievodca

Trojcestný ventil s pohonom je špecializované zariadenie, ktoré sa vyznačuje tromi priechodnými portami, známe aj ako cesty. Jeho kľúčovou vlastnosťou je prítomnosť pohonu, ktorý automaticky riadi polohu ventilu. Pohon môže byť realizovaný pomocou rôznych technológií, ako sú pneumatické, elektrické alebo hydraulické systémy. Táto konfigurácia umožňuje diaľkové ovládanie ventilu a jeho plnú integráciu do automatizovaných procesov.

Vďaka integrovanému pohonu dokáže trojcestný ventil presne kontrolovať prietok médií, efektívne spolupracovať so systémami automatizácie a reagovať na externé signály zo senzorov. V prevažnej väčšine prípadov je pohon dodatočným, samostatným zariadením, ktoré je možné namontovať na trojcestný ventil a v prípade potreby aj demontovať. To znamená, že ventil a pohon predstavujú dva odlišné komponenty, ktoré sú spojené za účelom automatizácie prevádzky ventilu.

Pohon je navrhnutý tak, aby automaticky riadil polohu ventilu, avšak jeho odpojenie je možné pre účely údržby, opráv či výmeny. Ak je ventil konštrukčne prispôsobený, po odpojení pohonu je možné jeho ovládanie manuálne.

Funkcia a využitie trojcestného ventilu s pohonom

Ventil s pohonom nachádza svoje uplatnenie pri precíznom riadení prietoku médií v rôznych systémoch, vrátane vykurovania, chladenia a priemyselných aplikácií. Automatizované riadenie prietoku kvapalín alebo plynov je neoceniteľné v systémoch, ktoré vyžadujú dynamickú kontrolu parametrov.

Príkladom je použitie ventilu s pohonom v systémoch s tepelným čerpadlom, kde môže riadiť smer prietoku vykurovacieho média medzi rôznymi okruhmi, čím prispieva k optimalizácii celkovej účinnosti systému centrálneho vykurovania. V kontexte podlahového vykurovania tento typ ventilu umožňuje presnú reguláciu teploty v jednotlivých zónach, čo zabezpečuje rovnomerné rozloženie tepla v celom objekte. Tieto ventily sú esenciálnymi komponentmi v automatizačných systémoch, ktoré si vyžadujú diaľkové a presné riadenie prietoku na základe aktuálnych potrieb používateľa.

Ventily s pohonom sú tiež široko využívané v systémoch HVAC (vykurovanie, ventilácia a klimatizácia) na efektívne riadenie prietoku tepla a chladenia v komerčných budovách. Zvlášť dôležitú úlohu zohrávajú v zostavách s čerpadlami, kde sa v miešacích čerpadlových skupinách typicky používa práve trojcestný ventil.

Princíp fungovania

Základný princíp fungovania trojcestného ventilu s pohonom spočíva v riadení prietoku média medzi tromi portami: jedným vstupným a dvoma výstupnými. Tieto ventily môžu slúžiť na miešanie dvoch prúdov média do jedného alebo na rozdelenie jedného prúdu na dva samostatné. Pohon, ktorý je riadený systémom automatizácie, precízne reguluje polohu ventilu, čo umožňuje presné nastavenie pomerov prietoku. Vďaka tomu je možné dynamicky kontrolovať teplotu a tlak v systéme.

Napríklad v systémoch podlahového vykurovania môže ventil meniť pomery miešania teplej vody z návratového potrubia a studenej vody zo zásobovania, aby sa udržala konštantná a optimálna teplota v okruhu. Táto schopnosť prispôsobiť sa meniacim sa podmienkam robí trojcestné ventily s pohonom ideálnym riešením pre moderné vykurovacie a chladiace systémy.

Výhody trojcestných ventilov s pohonom

Trojcestné ventily s pohonom prinášajú rad významných výhod v systémoch vykurovania a chladenia, čo ich robí preferovanou voľbou v moderných inštaláciách:

• Zlepšená efektivita a komfort: Vďaka automatizácii fungovania zvyšujú celkovú efektivitu systému a užívateľský komfort.
• Presná regulácia prietoku: Umožňujú jemné a presné nastavenie prietoku média podľa potrieb systému.
• Diaľkové ovládanie: Pohon umožňuje ovládanie ventilu na diaľku, čo zvyšuje flexibilitu a pohodlie.
• Úspora energie: Optimalizáciou prietoku a teploty prispievajú k zníženiu energetickej spotreby.
• Zvýšená životnosť systému: Presná regulácia zabraňuje preťaženiu a opotrebovaniu komponentov systému.
• Jednoduchá adaptácia: Ventily sa ľahko prispôsobujú meniacim sa prevádzkovým podmienkam.

Výber správneho trojcestného ventilu s pohonom

Pri výbere trojcestného ventilu s pohonom je nevyhnutné zohľadniť špecifické parametre, ktoré zabezpečia optimálnu funkciu v danej inštalácii:

• Veľkosť ventilu: Dôležitý je výber správnej veľkosti pripojovacích nátrubkov, ktorá zodpovedá priemeru potrubia v systéme.
• Typ pohonu: Pohony sa delia na elektrické, pneumatické a hydraulické, pričom voľba závisí od konkrétnych požiadaviek aplikácie a dostupnosti zdrojov energie.
• Prevádzkový tlak: Miešací trojcestný ventil s pohonom musí byť dimenzovaný na maximálny prevádzkový tlak systému, aby sa predišlo poškodeniu alebo netesnostiam.
• Teplotný rozsah: Ventil a jeho komponenty musia byť schopné pracovať v požadovanom teplotnom rozsahu média.
• Materiál: Konštrukčné materiály ventilu a tesnení musia byť kompatibilné s médiom a prevádzkovými podmienkami.

Pripojenie trojcestného ventilu s pohonom

Pripojenie trojcestného ventilu s pohonom si vyžaduje presné vykonanie podľa hydraulickej schémy konkrétneho systému. Port A slúži na pripojenie prívodu média, ktoré bude miešané alebo rozdeľované. Pohon musí byť riadne pripojený k systému automatizácie, ktorý riadi jeho činnosť. V prípade ventilov s elektrickým pohonom je kľúčové správne pripojenie napájacích a signálových káblov podľa dokumentácie výrobcu.

Typy pohonov

Trojcestné ventily s pohonom môžu byť vybavené rôznymi typmi pohonov:

• Elektrické pohony: Sú najčastejšie používané vďaka svojej presnosti ovládania a ľahkej integrácii so systémami automatizácie budov.
• Pneumatické pohony: Využívajú stlačený vzduch na zmenu polohy ventilu a sú bežné v priemyselných inštaláciách, kde je prioritou bezpečnosť.
• Hydraulické pohony: Pracujú na princípe tlaku kvapaliny a používajú sa tam, kde je potrebná vysoká riadiaca sila, napríklad v náročných priemyselných podmienkach.

Miešací trojcestný ventil s pohonom v praxi

Miešací trojcestný ventil s pohonom je kľúčový pre presné riadenie teploty média vo vykurovacích systémoch. Jeho funkcia spočíva v miešaní dvoch prúdov, typicky teplého a studeného, na dosiahnutie požadovanej výstupnej teploty v okruhu. Často sa používa v inštaláciách podlahového vykurovania, kde je nevyhnutná stabilná a presná regulácia teploty vody. V systémoch centrálneho vykurovania môže miešať vodu z prívodu s vodou z návratového potrubia, čím sa predchádza nadmernému prehrievaniu radiátorov.

Špecifickým príkladom je ventil ESBE VRG131 s vnútorným závitom, určený pre cirkuláciu úžitkovej aj pitnej vody. Tento typ ventilu, dostupný v rôznych dimenziách (DN 25, DN 32, DN 40), s rôznymi hodnotami KVS (10, 16, 25), je vhodný pre široké spektrum aplikácií vrátane vykurovacích a chladiacich systémov, solárnych systémov a podlahového vykurovania.

Technické parametre ESBE VRG131 (DN20 Rp 3/4"):

• Pripojenie: DN20 Rp 3/4" - vnútorný závit
• Montážna dĺžka: 72 mm
• Maximálna netesnosť: 0,05 %
• Maximálny prietok pri strate 1 Bar: 6,3 m³/hod (105 l/min)
• Maximálny prevádzkový tlak: 10 Bar
• Ovládacia sila pri nominálnom tlaku: 6 Nm
• Teplota média: -10 až 130 °C
• Materiál: mosadz, EPDM

Je dôležité si uvedomiť, že uvedené informácie sú orientačné a pred kúpou konkrétneho modelu sa odporúča overiť jeho kľúčové vlastnosti v obchode.

Cena trojcestného ventilu s pohonom

Cena trojcestného ventilu s pohonom je ovplyvnená predovšetkým typom pohonu a veľkosťou samotného ventilu. Štandardné modely s pripojovacími rozmermi 1 palec alebo 5/4 palca sa môžu pohybovať v cenovom rozpätí približne 90-150 €. Ceny sa môžu zvýšiť pri ventiloch so špeciálnymi požiadavkami, ako sú pohony so zvýšeným výkonom alebo modely vyrobené z odolnejších materiálov.

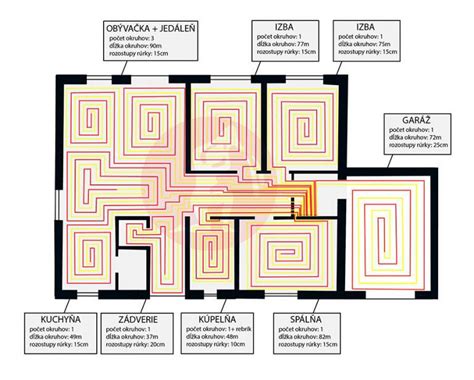

Podlahové vykurovanie a trojcestné ventily

Teplovodné podlahové vykurovanie je efektívny a úsporný systém, ktorý je možné ďalej optimalizovať kombináciou s nízkoteplotnými zdrojmi tepla, ako sú tepelné čerpadlá. Pri prenose tepla do priestoru sa využíva princíp sálania, čo môže viesť k ďalším úsporám energie (10-13 %). Správna skladba podlahového systému, vrátane tepelnej izolácie, pevnostnej fixácie vykurovacej trubky a stability betónovej dosky, je kľúčová pre jeho optimálnu funkciu.

Pri inštaláciách podlahového vykurovania sa často stretávame s nevhodne zvolenými zmiešavacími zostavami. Nedodržanie stanovených teplotných limitov môže viesť k problémom, vrátane zdravotných. Preto je výber správnej zmiešavacej zostavy, najmä v spojení s nízkoteplotnými zdrojmi, zásadný.

Na realizáciu systémov ako ALPEX, ALPEX-GAS alebo IVAR.PRESS FITTING SYTEM sú k dispozícii špecializované lisovacie zariadenia, ktoré je možné si vyžiadať prostredníctvom obchodných zástupcov alebo objednať na internete (často s možnosťou bezplatného zapožičania).

Ďalšie typy ventilov a ich využitie

Okrem spomínaných existujú aj iné typy ventilov, ktoré môžu byť doplnené o pohon. Napríklad IVAR MODULO COMPACT 3 a IVAR MODULO PLUS 3 sú ventily so servopohonom určené na riadenie toku teplej a studenej vody v domácnostiach a menších zariadeniach. Môžu slúžiť ako prepínacie alebo zmiešavacie ventily vo vykurovacích či chladiacich systémoch. Tieto ventily majú odnímateľnú hlavu.

Trojcestný zmiešavací ventil slúži na miešanie horúcej a studenej vody na dosiahnutie požadovanej teploty a nachádza uplatnenie v rozvodoch kúrenia, chladenia, podlahového vykurovania, solárnych systémov a klimatizácie. Niektoré typy majú aj rozdeľovaciu funkciu.

Ovládanie ventilov môže byť realizované tromi spôsobmi:

• Manuálne pomocou kolieska so stupnicou.
• Pomocou termostatickej patróny.
• Pomocou servopohonu, na ktorý je potrebný vhodný adaptér.

Všetky hlavné súčasti zmiešavacích ventilov je možné ľahko vymeniť. Pred inštaláciou ventilu sa odporúča nainštalovať do systému vhodný filter.

Pripojenie ventilov je riešené pomocou vonkajších alebo vnútorných závitov, prípadne s prírubovým pripojením. Ventil je vybavený nastavovacím kolieskom so stupnicou, ktoré je možné upraviť aj na ovládanie servopohonom po osadení vhodným adaptérom. Možno použiť servopohony značiek Belimo alebo Esbe.
