V moderných vykurovacích systémoch zohrávajú regulačné ventily kľúčovú úlohu pri zabezpečovaní efektívnej, ekonomickej a komfortnej prevádzky. Tieto zariadenia sú navrhnuté tak, aby presne riadili prietok a teplotu vykurovacieho média, čím optimalizujú spotrebu energie a zvyšujú celkový komfort v budove. Od jednoduchých termostatických ventilov až po komplexné regulátory zmiešavacích ventilov, ich správny výber a inštalácia sú nevyhnutné pre dlhodobú spoľahlivosť a bezpečnosť celého systému.

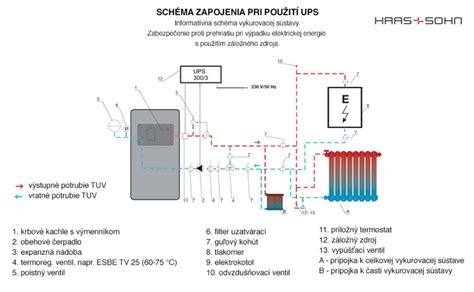

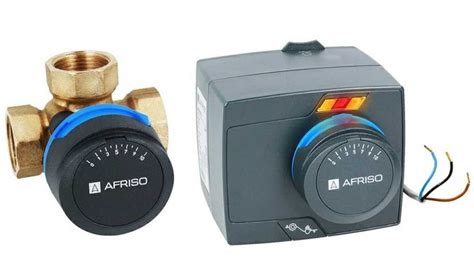

Regulátory zmiešavacích ventilov: Základ moderného vykurovania
Regulátory zmiešavacích ventilov sú odporúčané pre investorov, ktorí chcú vo svojich domovoch implementovať moderné vykurovacie systémy. Tieto zariadenia automaticky miešajú horúcu a studenú vodu v presnom pomere, čím zabezpečujú konštantnú teplotu v budove. Používanie regulátorov pre zmiešavacie ventily prináša výhody v podobe ekonomickej a efektívnej prevádzky celého systému. Zariadenia sa vyznačujú moderným dizajnom a sú vyrobené z kvalitných materiálov, čo zaručuje ich bezporuchovú prevádzku po mnoho rokov.
Automatické a pohodlné ovládanie
Naše systémy sú určené na ovládanie trojcestných aj štvorcestných ventilov a umožňujú pripojenie prídavného ventilového čerpadla. Regulátor zmiešavacieho ventilu môže komunikovať a spolupracovať s modulmi i-1 alebo i-1m, čo umožňuje riadenie až troch zmiešavacích ventilov súčasne.
Vďaka efektívnej prevádzke regulátora dochádza k automatickému miešaniu horúcej a studenej vody v správnom pomere, čím je zabezpečená efektívna prevádzka celej vykurovacej inštalácie. Intuitívne ovládanie pomocou štyroch tlačidiel (pri modeloch i-1, i-1 TÚV): EXIT, PLUS, MINUS, MENU slúži na zadávanie a potvrdzovanie prevádzkových parametrov potrebných pre správnu funkciu systému.
Možnosti rozšírenia a prevádzky
V závislosti od konkrétneho modelu sú k dispozícii rôzne funkcie, vrátane:
- Ekvitermická krivka
- Týždenný prevádzkový režim
- Nastavenie dátumu a času
Rozsah podporovaných funkcií regulátora je možné rozšíriť úpravou nastavení, vrátane pripojenia izbového regulátora k zariadeniu.
Vybrané modely ponúkajú možnosť pripojenia riadiaceho modulu EU-505, čo umožňuje online riadenie prevádzky inštalácie pomocou mobilnej aplikácie eModul.pl.
Inštalácia a bezpečnosť
Regulátor zmiešavacieho ventilu je špičkovým zariadením, ktoré je spoľahlivé a zaisťuje efektívnu a bezporuchovú prevádzku vykurovacieho zariadenia na dlhé roky. Inštalácia regulátorov pre zmiešavacie ventily je úloha, ktorá musí byť zverená odborníkom s príslušnou kvalifikáciou. Pred začatím prác je nevyhnutné odpojiť napájanie a zabezpečiť ho proti náhodnému zapnutiu, pretože nesprávne zapojenie káblov môže viesť k poškodeniu regulátora.
Typy regulačných ventilov pre vykurovanie
Trojcestné regulačné ventily
Trojcestné regulačné ventily sú prírubové armatúry určené pre presnú reguláciu výkonu stredne veľkých a veľkých spotrebičov alebo okruhov spotrebičov. Sú dostupné v širokom rozsahu dimenzií a hodnôt prietoku. Oblastí ich použitia sú rozvody vykurovania a chladenia, ako aj regulácia výkonu spotrebičov s vysokými nárokmi na presnosť regulácie.
Guľové kohúty ako regulačné prvky
Guľové kohúty s vnútorným závitom sú určené pre otvorené a uzavreté systémy teplej a studenej vody. Sú ovládané otočným pohonom, ktorý je riadený bežne dodávanými regulačnými systémami (spojito alebo 3-bodovo). Guľa guľového kohúta pôsobí ako regulačný orgán a presúva sa do polohy zadanej riadiacim signálom. Otvorenie kohúta prebieha proti smeru hodinových ručičiek, uzatvorenie v smere hodinových ručičiek. Guľové kohúty je možné namontovať zvisle aj vodorovne, avšak nie je prípustné ich zavesenie s hriadeľom smerom nadol. Je potrebné dodržiavať požiadavky podľa VDI 2035 týkajúce sa kvality vody.
Existujú aj špecifické série, ako napríklad rad MBA130, ktorý obsahuje trojcestné motorizované guľové ventily s pohonom, určené pre vykurovacie a chladiace systémy. Tieto ventily spĺňajú normu tesnosti EN12266-1.
Trojcestné termostatické ventily
Trojcestný termostatický ventil je kľúčovou súčasťou vykurovacej inštalácie, ktorá umožňuje presné miešanie dvoch prúdov vody s rôznymi teplotami. Vďaka použitiu termostatu ventil automaticky reguluje pomer horúcej a studenej vody, čím udržiava stálu požadovanú výstupnú teplotu. Týmto spôsobom ventil zabezpečuje nielen komfort, ale aj úsporu energie eliminovaním náhlych teplotných skokov a zabraňuje riziku popálenín v systémoch teplej úžitkovej vody (TÚV).
Konštrukcia a funkcia
Konštrukcia trojcestného zmiešavacieho termostatického ventilu zahŕňa tri pripojenia: jedno pre prítok studenej vody, druhé pre prítok horúcej vody a tretie pre výstup miešanej vody. Termostat v tomto ventile zohráva kľúčovú úlohu pri udržiavaní stabilnej teploty vody, ktorú mieša. Presne prispôsobuje prietok studenej a horúcej vody, čím zabezpečuje stálu teplotu na výstupe.
Ventil funguje na princípe dynamickej regulácie prietoku vody. Vnútorný mechanizmus obsahuje termostatický prvok, ktorý reaguje na zmeny teploty vody prechádzajúcej ventilom. V prípade poklesu teploty na výstupe ventil znižuje množstvo studenej vody a zvyšuje prítok teplej. Proces regulácie teploty je vďaka termostatu plynulý a rýchly, čo zlepšuje komfort používania systému.
Výhody v rôznych systémoch
- V systémoch ústredného kúrenia (UK): Termostatický miešací ventil reguluje pomer medzi teplou a studenou vodou, čím stabilizuje teplotu vody cirkulujúcej v okruhu. To prispieva k zníženiu spotreby energie a zlepšeniu tepelného komfortu v budovách.
- V inštaláciách teplej úžitkovej vody (TÚV): Termostatické ventily chránia pred popálením. Aj keď je voda v zásobníku ohriata nad 60 °C na elimináciu baktérií Legionella, miešací trojcestný ventil znižuje teplotu úžitkovej vody dodávanej do kohútikov, čím zaisťuje bezpečnosť používateľov.
- Použitie pri podlahovom vykurovaní: Trojcestný termostatický ventil je kľúčovým prvkom v inštaláciách podlahového vykurovania. Kontroluje teplotu vody dodávanej do systému, čím zabezpečuje rovnomerné rozdelenie tepla a zabraňuje poškodeniu podlahového vykurovania alebo zníženiu jeho účinnosti v dôsledku príliš vysokej teploty. Nedodržanie stanovených teplotných limitov podlahového vykurovania môže spôsobiť problémy, napríklad s krvným obehom, osobám v priestore.
Výber a inštalácia
Pri výbere vhodného trojcestného termostatického ventilu je dôležité zvážiť nasledujúce kľúčové aspekty:
- Priemer závitov pripojení: Zabezpečte kompatibilitu s rúrkami vo vašej inštalácii pre správnu montáž a tesnosť spojov.
- Materiál ventilu: Vplyv na odolnosť a koróznu odolnosť telesa ventilu.
- Rozsah regulácie v °C: Skontrolujte ponúkaný rozsah regulácie teploty.
- Pracovný tlak: Ventil musí byť prispôsobený tlakovému rozsahu vašej inštalácii.
- Spojovací prvok v balení: Uistite sa, že sú zahrnuté potrebné montážne prvky.
Inštalácia trojcestného termostatického ventilu vyžaduje presné dodržiavanie pokynov výrobcu. Pred nákupom sa uistite o kompatibilite ventilu s vašou inštaláciou (priemer pripojení, pracovný tlak). Počas inštalácie dbajte na správne tesnenie spojov, aby sa predišlo únikom. Po nainštalovaní ventilu nastavte požadovanú teplotu vody pomocou regulačného kolieska, zvyčajne v rozsahu 30-60 °C. Odporúča sa nainštalovať do systému pred ventil vhodný filter.

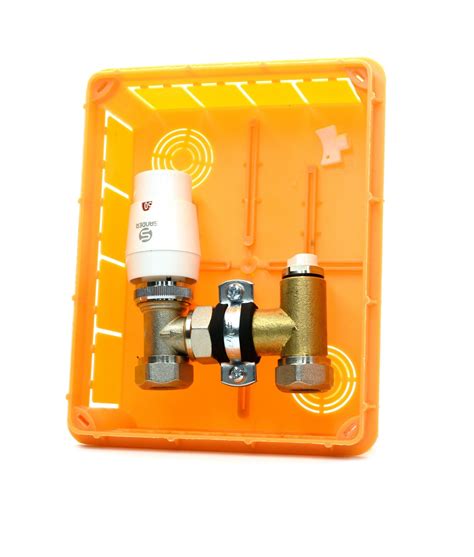

RTL ventily: Obmedzovač teploty vratnej vody
RTL ventil je obmedzovač teploty vratnej vody, čo znamená, že udržuje nastavenú teplotu vody v systéme podlahového vykurovania alebo v okruhoch s radiátormi. Je to kompaktný regulačný prvok navrhnutý k regulácii teploty vykurovacej vody samostatného okruhu podlahového kúrenia. Kazetový regulátor teploty pre podlahové a radiátorové vykurovanie je často namontovaný v estetickej skrinke s plastovým čelom. Súprava typicky pozostáva z hlavice RTL, odvzdušňovača a rotametra na reguláciu prietoku.
Tento typ ventilu omedzuje teplotu vratnej vody z otopných telies, alebo v prípade kombinácie otopných telies a podlahového vykurovania obmedzuje teplotu vody okruhu podlahového vykurovania. Rozsah nastavenia takýchto ventilov je typicky 20-50 °C. RTL ventily sú vhodné pre nízkoteplotné vykurovacie systémy.
Elektricky ovládané zónové a prepínacie ventily
Zónové alebo prepínacie ventily s tromi cestami sa zvyčajne prevádzkujú pomocou 230 V motora. Tento motor zabezpečuje otvorenie ventilu do prevádzkového stavu „OTV“. Po odstránení napätia sa ventil zatvorí do stavu „ZATV“. Ovládanie sa realizuje cez reléový kontakt v riadiacom systéme.
Ak ventil pracuje v polohe „OTV“, môže dôjsť k prechodu z cesty A na AB. Alternatívne možno ventil obsluhovať aj prostredníctvom servomotora s napájaním 230 V. V tomto prípade ovládacie napätie variuje medzi nulou a desiatimi voltami, čo umožňuje postupné prestavovanie ventilu podľa potrieb vykurovacieho okruhu. Táto metóda nekladie striktné obmedzenia medzi jednotlivé cesty a prevádzkové stavy. Invertor je frekvenčný menič, ktorý môže byť využitý na presné riadenie týchto servomotorov.
Trojcestné ventily ovládané servomotorom sa spravidla používajú predovšetkým ako zmiešavače vo vykurovacích okruhoch. Elektricky prevádzkované regulačné ventily sa z dôvodu nižších teplotných zaťažení inštalujú väčšinou vo vratnom potrubí vykurovacieho systému.
Provoz kotle s termostatickým směšovacím ventilem TSV B a akumulační nádrží
Všeobecné použitie a ovládanie zmiešavacích ventilov
Trojcestné zmiešavacie ventily slúžia na miešanie horúcej a studenej vody na dosiahnutie požadovanej teploty. Používajú sa v rozvodoch kúrenia a chladenia, pre podlahové vykurovanie, ventiláciu, solárne systémy, centrálne rozvody a ďalšie systémy pitnej aj nepitnej vody. Niektoré trojcestné ventily majú aj rozdeľovaciu funkciu.
Spôsoby ovládania a pripojenia
Ventily je možné ovládať tromi spôsobmi:
- Manuálne pomocou kolieska so stupnicou.
- Termostatickou patrónou.
- Servopohonom (vyžaduje správny adaptér).
Pripojenie je riešené pomocou vonkajších alebo vnútorných závitov, existujú aj verzie s prírubovým pripojením. Ventil je opatrený nastavovacím kolieskom so stupnicou, ktoré je možné upraviť aj na ovládanie servopohonom pomocou vhodného adaptéra. Možno použiť servopohony značiek ako Belimo alebo Esbe.
Široký rozsah použitia trojcestných zmiešavacích ventilov zahŕňa:
- Rozvody a reguláciu vykurovacej vody.
- Centrálne rozvody.
- Podlahové vykurovanie.
- Solárne systémy.
- Rozvody a inštalácie chladiacich systémov.
- Aplikácie pre ventiláciu a klimatizáciu.
Niektoré typy môžu slúžiť aj ako rozdeľovacie kohúty.
Význam a špecifiká vo vykurovacích systémoch
Trojcestný ventil, často nazývaný aj trojcestný zmiešavač, sa inštaluje do vykurovacieho systému na reguláciu objemových prietokov, napríklad na stanovenie prívodnej teploty alebo reguláciu teploty spiatočky. Ventil sa dá nastaviť tak, aby voliteľne otváral alebo zatváral. Okrem trojcestných ventilov možno do vykurovacích okruhov inštalovať aj dvojcestné ventily, hoci úloha regulácie objemového prietoku zostáva rovnaká, konštrukcia sa môže líšiť.
Vo vykurovacom systéme musia všetky komponenty dokonale spolupracovať, aby bola zaručená bezpečnosť, efektivita a bezchybná prevádzka. Trojcestný ventil zabezpečuje potrebné zníženie prívodnej teploty. V praxi je takýto ventil potrebný napríklad ako zmiešavač v prípade kombinácie tradičného plynového vykurovacieho systému s podlahovým vykurovaním. V tomto scenári sa vykurovacie médium s nižšou teplotou z vratného potrubia mieša s médiom s vyššou teplotou. Podlahové vykurovanie má veľkú teplosmennú plochu a stačia nižšie teploty na vstupe do vykurovacej sústavy.
Okrem toho umožňuje postup cez jednotlivé cesty separátne napájanie teplou vodou od vykurovania bytu alebo domu. Zároveň je možné aj paralelné využívanie, čo umožňuje permanentné vykurovanie bez nutnosti stanovovať prioritu medzi ohrevom teplej vody a vykurovaním.
Regulačné ventily pre paru
Regulačné ventily na paru slúžia na reguláciu prietoku pary, vzduchu a kvapaliny v rozvodoch. Sú konštruované tak, aby vydržali náročné podmienky pri prúdení prevádzkovej látky, avšak pri ich výbere je dôležité zohľadniť maximálny tlak média. Dôležité je tiež správne zapojenie do systému podľa smeru prúdenia, ktorý je vždy označený na vonkajšej strane ventilu.
Regulačné ventily na paru sú bezúdržbové, ak sa však v prevádzkovej látke nachádza väčšie množstvo mechanických nečistôt, môže dôjsť k skráteniu ich životnosti, zníženiu funkčnosti či k ich poškodeniu. V rozvodoch pary sa často uplatňujú na nastavenie a udržanie požadovaného tlaku špeciálne regulačné ventily na paru. Tieto ventily môžu byť spravidla použité aj pre vzduchové rozvody a rozvod vykurovacej vody. Prípustný maximálny tlak média a charakteristiku uzatvárania aj prietoku nájdete v špecifikácii každého jednotlivého výrobku. Pri servisných zásahoch na regulačnom prvku musí byť vždy prívod pary odstavený alebo spoľahlivo uzavretý.
Výber a cena regulačného ventilu
Zmiešavače sú na trhu dostupné v rôznych vyhotoveniach. Pri kúpe nového zmiešavača by ste mali počítať s cenou približne od 90 do 150 eur. Odporúča sa konzultácia s inštalatérom pred nákupom, ktorý pomôže vybrať zmiešavač zodpovedajúci špecifikám vykurovacieho systému. Dôležité je zohľadniť výkon servomotora a veľkosť ventilu. Trojcestný ventil prispieva ako neviditeľný konštrukčný prvok k harmonizácii všetkých komponentov vo vykurovacom systéme.
