V moderných vykurovacích systémoch zohrávajú kľúčové úlohy mnohé komponenty, ktoré zabezpečujú efektívnu, bezpečnú a bezproblémovú prevádzku. Jedným z takýchto dôležitých, hoci často prehliadaných, prvkov je trojcestný ventil. Tento komponent, nazývaný aj trojcestný zmiešavač, je neoddeliteľnou súčasťou mnohých plynových kotlov, vrátane modelov ako je BAXI Luna Duo-tec MP+ 1.35.
BAXI Luna Duo-tec MP+ 1.35: Moderný kondenzačný kotol

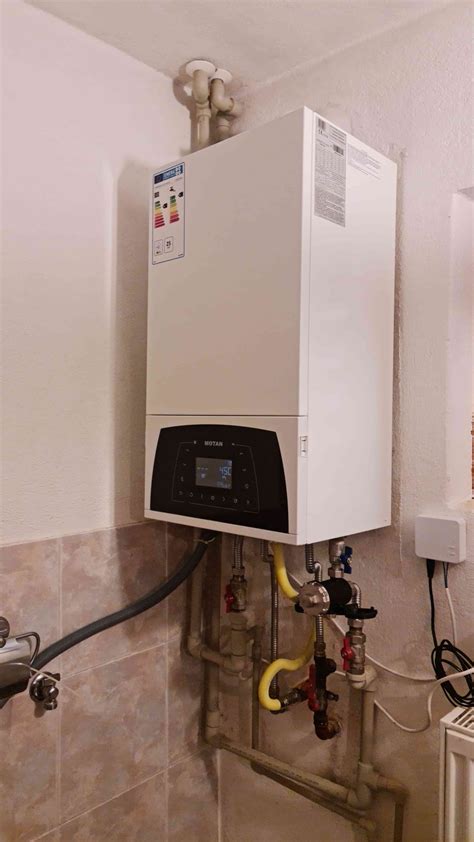

Kotol BAXI Luna Duo-tec MP+ 1.35 predstavuje moderný závesný kondenzačný plynový kotol, ktorý je ideálny pre bytové kotolne. Ponúka možnosť riadenia kaskád a prepojenia na nadradený regulačný systém. Tento kotol je vybavený novým typom kondenzačných technológií a umožňuje pripojenie inteligentného WiFi termostatu BAXI MAGO prostredníctvom drôtového pripojenia. Kotol sa vyznačuje novým moderným dizajnom a kompaktnými rozmermi.
Kombinovaný kotol je určený na vykurovanie a prípravu teplej vody. Vykurovací výkon sa pohybuje v rozsahu 3-30 kW (pre vykurovanie do max. 19 kW pri jednom modeli) alebo 3,9-39 kW (pre vykurovanie do max. 19 kW pri inom modeli). V prípade kotlov s viacerými modulmi je v prevádzke vždy len jeden modul, čím sa optimalizuje spotreba energie.
Úloha trojcestného ventilu vo vykurovacom systéme
Smer prietoku vody v systéme, najmä v kotloch s viacerými modulmi alebo pri prepojení na rôzne vykurovacie okruhy, riadi trojcestný ventil. Tento ventil sa inštaluje do vykurovacieho systému s cieľom umožniť reguláciu objemových prietokov. Jeho funkcia je kľúčová pre nastavenie parametrov ako je stanovená prívodná teplota alebo regulácia teploty spiatočky.
Ventil je možné nastaviť tak, aby voliteľne otváral alebo zatváral jednotlivé cesty, čím sa efektívne riadi tok vykurovacieho média. Na rozdiel od dvojcestných ventilov, ktoré regulujú prietok len v jednom smere, trojcestný ventil umožňuje zložitejšie riadenie prietokov a miešanie médií.
Princíp fungovania a typy trojcestných ventilov
Trojcestné ventily, ktoré sa používajú ako zónové alebo prepínacie ventily, sú často ovládané 230 V motorom. Tento motor zabezpečuje prestavenie ventilu do prevádzkového stavu „OTVORENÉ“ (OTV). Po odstránení napätia sa ventil automaticky vráti do stavu „ZATVORENÉ“ (ZATV).
Ovládanie sa v praxi realizuje prostredníctvom reléového kontaktu v riadiacom systéme. Keď je ventil v polohe „OTVORENÝ“, umožňuje priechod z jednej cesty na druhú (napríklad z cesty A na AB).
Alternatívne môžu byť trojcestné ventily ovládané servomotorom s pohonom 230 V. V tomto prípade ovládacie napätie variuje medzi nulou a desiatimi voltmi, čo umožňuje plynulé prestavovanie ventilu podľa požiadaviek vykurovacieho okruhu. Výhodou servomotorového ovládania je absencia striktných obmedzení medzi jednotlivými cestami, pretože ventil sa dá regulovať postupne. Tieto ventily sa zvyčajne používajú pri zmiešavačoch pre vykurovací okruh.
Elektricky ovládané regulačné ventily sa, vzhľadom na nízke teplotné zaťaženia, inštalujú prevažne vo vratnom potrubí vykurovacieho systému.
Prečo sú trojcestné ventily v praxi potrebné?
Vo vykurovacom systéme je nevyhnutné, aby všetky komponenty spolupracovali v dokonalej harmónii, čím sa zaručuje bezpečnosť, efektivita a bezchybná prevádzka. Trojcestný ventil prispieva k potrebnému zníženiu prívodnej teploty.

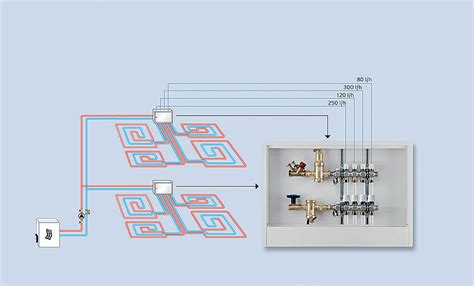

Praktické využitie ventilu je napríklad v situáciách, kedy sa tradičný plynový vykurovací systém kombinuje s podlahovým vykurovaním. V takomto prípade dochádza k zmiešavaniu vykurovacieho média s nižšou teplotou z vratného potrubia s médiom s vyššou teplotou z prívodu.
Okrem regulácie teploty umožňuje trojcestný ventil aj separátne napájanie teplou vodou nezávisle od vykurovania bytu alebo domu. Zároveň je však možná aj paralelná prevádzka, ktorá umožňuje permanentné vykurovanie bez nutnosti stanovenia priority medzi ohrevom teplej vody a vykurovaním.
Výber a cena trojcestného ventilu
Na trhu sú dostupné rôzne vyhotovenia zmiešavačov. Pri kúpe nového zmiešavača je potrebné počítať s cenou približne od 90 do 150 eur. Odporúča sa konzultácia s inštalatérom pred nákupom, aby sa zabezpečil výber zmiešavača zodpovedajúceho konkrétnemu vykurovaciemu systému. Pri výbere je dôležité brať do úvahy výkon servomotora a veľkosť ventilu.
Trojcestný ventil tak predstavuje nenápadný, no zásadný konštrukčný prvok, ktorý prispieva k celkovému harmonickému fungovaniu vykurovacieho systému. Pre vyhnutie sa chybám pri výbere je nevyhnutné odborné posúdenie inštalatérom.
Čo je to 3-cestný ventil (ventil so strednou polohou)? Prečo sa radiátory zapínajú s prívodom teplej vody?
