Správny odťah spalín je kľúčovým prvkom pre bezpečnú a efektívnu prevádzku plynových kotlov. Výber vhodného systému odťahu závisí od typu kotla a špecifických podmienok inštalácie. Tento článok poskytuje podrobný prehľad o rôznych typoch systémov odťahu spalín, materiáloch, konštrukčných pravidlách a legislatívnych požiadavkách.
Typy systémov odvodu spalín podľa typu kotla
Na trhu existuje široký sortiment odkúrenia pre plynové kotly, ktoré sa delia predovšetkým podľa typu kotla - pre nekondenzačné plynové kotly s núteným odťahom spalín (turbo kotly) a pre kondenzačné kotly.
Odkúrenie turbo kotlov
Tieto systémy sú určené pre plynové kotly s maximálnou teplotou spalín v hrdle kotla do 200 °C a môžu pracovať v podtlakovej alebo pretlakovej prevádzke. Ako materiál pre odvod spalín sa používa hliník, ktorý je odolný aj voči prípadnému kondenzátu.
Systémy odkúrenia sú dostupné v prevedení:
- Súosom ø60/100 mm: Spaliny sa vedú vnútornou hliníkovou rúrkou ø60 mm, vzduch na spaľovanie sa nasáva plechovou lakovanou rúrkou ø100 mm.
- Súosom ø80/125 mm: Spaliny sa vedú vnútornou hliníkovou rúrkou ø80 mm, vzduch na spaľovanie sa nasáva plechovou lakovanou rúrkou ø125 mm.
- Samostatné sanie vzduchu a výduch spalín: Možnosť samostatného nasávania vzduchu a výduchu spalín z hliníkovej rúrky ø80 mm.
- Jednoduché odkúrenie ø60 mm (ø100 mm): Alternatívna možnosť pre odvod spalín.
Odkúrenie pre turbo kotly je certifikované podľa normy STN EN 1856-1:2003.
Odkúrenie kondenzačných kotlov
Tieto systémy sú určené pre nízkoteplotné a kondenzačné plynové alebo olejové kotly (s max. 0,2% síry) s maximálnou teplotou spalín v hrdle kotla do 120 °C, pracujúce v podtlakovej alebo pretlakovej prevádzke. Ako materiál sa používa polypropylén (PP), ktorý je odolný voči kyslému kondenzátu a dobre tvarovateľný. Moderné kondenzačné kotly vypúšťajú chladnejšie spaliny, pričom teplo, ktoré by unikalo komínom, sa využíva na vykurovanie.
Systémy odkúrenia sú dostupné v prevedení:
- Súosom ø60/100 mm: Spaliny sa vedú vnútornou polypropylénovou rúrkou ø60 mm, vzduch na spaľovanie sa nasáva plechovou lakovanou rúrkou ø100 mm.
- Súosom ø80/125 mm: Spaliny sa vedú vnútornou polypropylénovou rúrkou ø80 mm, vzduch na spaľovanie sa nasáva plechovou lakovanou rúrkou ø125 mm.
- Samostatné sanie vzduchu a výduch spalín: Možnosť samostatného nasávania vzduchu a výduchu spalín z polypropylénovej rúrky ø80 mm.
- Súosé odkúrenie ø80/125 mm pre vonkajšie použitie: S vnútornou spalinovou rúrkou polypropylénovou a vonkajšou rúrkou nerezovou.
Ak máte inštalovaný kondenzačný kotol, vždy je nutné použiť plastový dymovod. Tento dymovod môžete vložiť aj do starého komína. Takýto kotol dokáže nasávať vzduch aj z miestnosti.

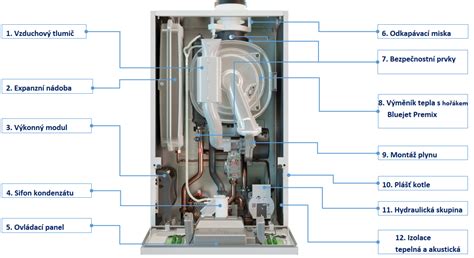

Kondenzačné kotly
Prehľad systémov odvodu spalín
Nehrdzavejúce oceľové systémy
- Trojvrstvový systém CERASTEEL: Vyrobený z nehrdzavejúcej ocele s izostatickou vložkou, je vhodný pre všetky typy palív a pre všetky typy spotrebičov pracujúcich vo vákuu aj v pretlaku.
- Trojvrstvový vysokotlakový systém Almeva HDW25: Z nehrdzavejúcej ocele, je vhodný na odvod spalín z kogeneračných jednotiek, spaľovacích motorov, záložných jednotiek a generátorov. Je určený pre pevné, kvapalné a plynné palivá prevádzkované vo vysokotlakovej prevádzke. Systém je odolný voči vlhkosti a umožňuje suchú aj mokrú prevádzku.
- Všestranný trojvrstvový komínový systém Almeva Triple DW25: Z nehrdzavejúcej ocele, je vhodný pre všetky typy palív a všetky typy spotrebičov, ktoré pracujú v podtlakovej aj pretlakovej prevádzke. Varianta Almeva Triple DW25 black je vhodná na vnútorné aj vonkajšie inštalácie.
- Jednovrstvový vysokotlakový systém Almeva HEW: Z nehrdzavejúcej ocele, je vhodný na odsávanie spalín z kogeneračných jednotiek, spaľovacích motorov, záložných jednotiek a generátorov. Je určený pre pevné, kvapalné a plynné palivá prevádzkované vo vysokotlakovej prevádzke. Komín je vyrobený z nehrdzavejúcej ocele triedy 1.4404. Systém je odolný voči vlhkosti a umožňuje suchú aj mokrú prevádzku.
- Koncentrický dymovodný systém ALMEVA Double DK: Vyrobený z ocele odolnej voči kyselinám a vlhkosti.
Plastové systémy
- Plastový systém odvodu dymu LAS: Skladá sa z pevných rúrok, tvaroviek s 87° odbočkami a príslušenstva PPH, PPH/nerezová oceľ - vysoko leštená, biely komaxit. Systém sa ponúka ako jednovrstvový v priemeroch od 60 mm do 315 mm alebo ako koncentrický v priemeroch od 60/100 mm do 200/300 mm.
- Plastový systém odvodu dymu CAS: Skladá sa z pevných rúrok, tvaroviek s odbočkami 45°, 87° a príslušenstva PPH. Systém sa ponúka ako jednovrstvový systém v priemeroch od 60 mm do 315 mm a ako koncentrický systém s bielym plášťom z nehrdzavejúcej ocele s povrchovou úpravou v priemeroch od 110/160 mm do 200/300 mm.
- Plastový systém odvodu spalín pre vonkajšie prostredie: Pozostáva z koncentrických plných rúr PPH a tvaroviek - vysokoleštenej nehrdzavejúcej ocele, komaxitovaného bieleho plechu z nehrdzavejúcej ocele, matnej nehrdzavejúcej ocele a nehrdzavejúcej ocele s nepozinkovaným medeným povlakom. Je určený najmä pre komíny vo vonkajšom prostredí.
- Systémy odvodu spalín LIL a LIB: Pozostávajú z koncentrických pevných rúrok a tvaroviek z PPH/nerezovej ocele s vysokým leštením alebo bieleho komaxitu z nerezovej ocele. Sú určené predovšetkým pre vedenia spalín vo vnútornom prostredí.
- Plastový systém odvodu spalín LIK: Skladá sa z koncentrických pevných rúrok a tvaroviek PPH/PPH. Je určený najmä pre komíny vo vnútornom prostredí.
- Jednovrstvový plastový systém odvodu dymu FLEX: Pozostáva z flexibilných hadíc, tvaroviek a príslušenstva. Je špeciálne navrhnutý na zasúvanie rovných a šikmých komínových prieduchov.
- Jednovrstvový plastový systém odvodu spalín STARR: Pozostáva z pevných rúrok, tvaroviek a príslušenstva PPH. Je určený najmä na použitie v interiéri a na vložkovanie priamych komínových prieduchov. Používa sa na odvod spalín zo všetkých druhov spotrebičov.
- Spoločný komín pre plynové spotrebiče: Môže byť vhodný ako spoločný komín pre viacero pripojení plynových spotrebičov na viacerých podlažiach. Plastový dymovod sa používa na odvod spalín z plynových a kondenzačných kotlov s maximálnou teplotou spalín na hrdle spotrebiča 120 °C. Je určený pre podtlakové aj pretlakové spalinové cesty.
Trojzložkové komínové systémy
Trojzložkové komínové systémy EIB a EIZ sa používajú na odvod spalín zo zariadení spaľujúcich plynné, kvapalné a pevné palivá. Môžu sa používať v podtlakovom aj pretlakovom režime.
Materiály pre komíny plynových kotlov
Výber materiálu komína je zásadný pre jeho životnosť a bezpečnosť. Pre plynové kotly, ktoré produkujú menej horúce spaliny (okolo 150 °C), sú požiadavky na materiál odlišné ako pri kotloch na tuhé palivá. Spaliny môžu obsahovať vodnú paru, oxid uhličitý a agresívnu kyselinu sírovú, ktorá vzniká pri kondenzácii. Preto je nutné použiť materiály odolné voči týmto vplyvom.
Komíny z nehrdzavejúcej ocele
Tieto systémy sú považované za najlepšiu voľbu vďaka ich vysokej odolnosti voči korózii, nízkej hmotnosti a vynikajúcej trakcii. Životnosť komína z nehrdzavejúcej ocele sa pohybuje okolo 15 rokov, pričom niektoré nerezové komíny môžu vydržať až 30 rokov. Ich nízka hmotnosť umožňuje jednoduchšiu vlastnú inštaláciu, pretože jednotlivé prvky sú dodávané vo forme hotových modulov. Naopak, pozinkovaná oceľ je menej odolná voči vlhkým, horúcim parám s vysokou kyslosťou a rýchlo sa ničí.
Keramické komíny
Ide o trojvrstvový systém s vonkajšou keramicko-betónovou časťou, vnútorným keramickým kanálom a izoláciou z minerálnej vlny. Medzi nevýhody patrí vysoká hmotnosť konštrukcie a zvýšené požiadavky na inštaláciu, vrátane striktne vertikálneho umiestnenia pre maximálnu trakciu.
Koaxiálny komín
Ide o moderný, vysoko efektívny, ale drahší systém. Konštrukcia pozostáva z dvoch do seba vložených rúrok: vnútorná slúži na odvod spalín a vonkajšia na prívod vzduchu. Tento systém je univerzálny, ľahko sa inštaluje a poskytuje zvýšenú úroveň bezpečnosti. Je vhodný pre plynové vykurovacie telesá a môže byť vedený aj cez stenu.
Tehlový komín
Tehlový komín nie je ideálnou voľbou pre plynové kotly kvôli nižšej trakcii, vysokej hmotnosti a tendencii k hromadeniu kondenzátu. Hrubý povrch tehlového kanála môže spôsobiť spätný ťah alebo vodnú zátku. Ak už starý tehlový komín existuje, je možné ho renovovať vložením špeciálnej vložky z nehrdzavejúcej ocele alebo plastového dymovodu.
Komíny z azbestocementových rúr
Tieto návrhy sa dnes používajú zriedkavo kvôli svojej nízkej účinnosti a rizikám. Materiál je hygroskopický, absorbuje kondenzát a pri prehriatí môže dôjsť k výbuchu alebo požiaru. Inštalácia je komplikovaná kvôli veľkej hmotnosti a nutnosti striktne zvislej polohy.
Konštrukčné pravidlá pre dymové kanály
Pri návrhu a inštalácii komína pre plynový kotol je nevyhnutné dodržiavať regulačné dokumenty ako sú SNiP 2.04.05-91 a DBN V.2.5-20-2001.
Pravidlo č. 1 - Súlad s normami prierezu kanálov
Prietok komínového kanála nad oblasťou pripojenia by nemal byť menší ako prierez dýzy plynového kotla. Je neprijateľné zúženie alebo zakrivenie kanála. Ak sú k jednému komínu pripojené dve zariadenia, prierez sa musí zväčšiť s ohľadom na pravdepodobnosť ich súčasnej prevádzky.
Pravidlo č. 2 - Správa kondenzátu
Moderné plynové kotly produkujú spaliny s nízkou teplotou, čo vedie k tvorbe vlhkosti na stenách komína. Na pripojenie plynového kotla sa používa špeciálne tričko s kondenzátovým zberačom. V spodnej časti komína je nevyhnutná prítomnosť zberača kondenzátu vo forme odnímateľnej nádoby. Odporúča sa použiť komín s vnútornou rúrkou z nehrdzavejúcej ocele alebo flexibilnú komínovú vložku.
Pravidlo č. 3 - Výber tvaru prierezu štruktúry
Optimálnym tvarom pre efektívne odstraňovanie spalín je valcovitý. Prijateľné sú aj oválne komíny, zatiaľ čo štvorcové štruktúry môžu znižovať trakciu.
Pravidlo č. 4 - Vykonávanie náklonu, zákrut a ríms
Pre podlahový plynový kotol je ideálny zvislý komín bez náklonov. Odchýlka od zvislice je povolená maximálne do 30 stupňov. Celková dĺžka vodorovných úsekov komína by nemala presiahnuť 1 meter. Maximálny počet zákrut sú tri. Sklon komína smerom k bojleru by nemal byť väčší ako 0,1 stupňa.
Pravidlo č. 5 - Správne pripojenie potrubia
Jednotlivé časti komína sa spájajú pomocou špeciálnych svoriek. Na miestach s horľavými materiálmi sa odporúča dodržať vzdialenosť najmenej 25 cm od povrchu komína. Pri žiaruvzdorných materiáloch je postačujúca vzdialenosť 5-10 cm. Všetky prvky komína musia byť bezpečne upevnené a spoje pevné a tesné, aby sa zabránilo úniku oxidu uhoľnatého.

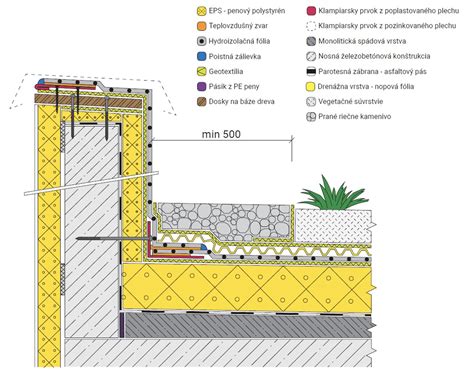

Pravidlo č. 6 - Jemnosť umiestnenia potrubia na streche
Komíny by mali stúpať nad hrebeň strechy o 50 cm alebo viac. Ak je os komína vzdialená 1-1,5 m od hrebeňa, mal by stúpať nad hrebeň o 50 cm alebo viac. Pri väčšej vzdialenosti od hrebeňa môže byť výška komína menšia. Časť komína nad strechou a vo vnútri nevykurovaného podkrovia by mala byť izolovaná na zlepšenie trakcie a zabránenie kondenzácii.
Pravidlo č. 7 - Dodržiavanie požiarnej bezpečnosti
Pri inštalácii komína je potrebné zohľadniť požiarnu bezpečnosť a dodržiavať príslušné predpisy.
Legislatívne požiadavky a výmena kotla
Výmena plynového kotla je definovaná v stavebnom zákone ako údržba stavby. V závislosti od vplyvu na stabilitu, protipožiarnu bezpečnosť, vzhľad alebo životné prostredie môže byť potrebná povinnosť ohlásenia stavebnému úradu.
Vyhláška č. 532/2002 Z. z. ustanovuje, že každý pripojený spotrebič musí vyhovovať danému druhu plynu, prevádzkovému tlaku a priestorovým požiadavkám. Pred výmenou kotla je nevyhnutné overiť typ spotrebiča a konzultovať výmenu s autorizovaným projektantom, ktorý zabezpečí dodržanie všetkých relevantných bodov.
Výber vhodného kotla a komína podľa typu budovy
Správne pripojenie kotla ku komínu vyžaduje konzultáciu s kominárom alebo projektantom, pretože každý dom má iné parametre.
- Bungalov (nízko-podlažné rodinné domy)
- Výška komína: minimálne 6 m.
- Priemer komína: minimálne 20 cm.
- Minimálny ťah komína: 23 Pa.
- Vhodný kotol: výkon 15-30 kW pre cca 80-100 m². Odporúča sa použiť akumulačnú nádrž a zmiešavacie zariadenie.
- Dvojpodlažný dom
- Výška komína: minimálne 10 m.
- Priemer komína: minimálne 16 cm.
- Minimálny ťah komína: 23 Pa.
- Vhodný kotol: výkon 15-30 kW pre cca 200-250 m².
- Malé prevádzky (firmy, bytové domy, školy)
- Výška komína: 7 m až 15 m (navrhuje projektant).
- Priemer komína: určený projektantom.
- Vhodný kotol: výkon 30-55 kW pre cca 1000 m². Odporúča sa použiť akumulačnú nádrž a zmiešavacie zariadenie.
Komín s nedostatočnou výškou môže spôsobiť nedostatočný ťah, čo negatívne ovplyvní funkčnosť kotla. Napríklad, ak je pri kotli Protherm Turbo Gepard 23 MTV uvedené, že do dĺžky 4,5 metra je možné použiť 60/100 dymovod, pri výške 4,6 metra je potrebné toto prekonzultovať a zohľadniť.
Riešenie pre nedostatočný odťah spalín
V prípade, že z technických príčin nie je možné dosiahnuť požadovanú výšku komína, je nutné zvoliť alternatívne riešenie. Pri plynovom vykurovaní je kľúčové zabezpečiť bezpečné odstránenie spalín.
Produkty a komponenty pre systémy odkourenia
Široký sortiment dielov odkourenia pre väčšinu turbo kotlov a kondenzačných kotlov ponúkajú rôzni výrobcovia. Systémy odkourenia sú často v prevedení súosom Ø 60/100 alebo Ø 80/125, kde sa spaliny vedú vnútornou trubkou Ø 60 mm (Ø 80 mm) a vzduch pre spaľovanie sa nasáva plechovou lakovanou trubkou Ø 100 mm (Ø 125 mm) alebo s oddeleným saním vzduchu a výdychom spalín trubky Ø 80 mm.
Sortiment zvyčajne obsahuje:
- Pripojovacie príruby
- Predlžovacie diely jednoduché a súosé
- Koncovky s výdychom spalín a saním vzduchu
- Kolena 45° a 90° jednoduchá a súosá
- Diely s inspekčnými a odbernými otvormi
- Priechodky stenou a strechou
- Komínky
- Vystreďovacie diely v komínovom telese
- Tesniace krúžky a spojovací materiál
Jednotlivé diely sa spájajú násuvne a tesnia sa špeciálnymi krúžkami s břitmi. Výrobky sú schválené v súlade s Európskou Směrnicí 89/106/EHS (Stavebné výrobky) a odpovedajú európskym harmonizovaným normám EN 1856-1:2003 pre hliníkové systémy odťahu spalín a EN 14471:2005 pre plastové systémy odťahu spalín. Sú certifikované notifikovanými osobami, napríklad GASTEC CERTIFICATION B.V. pre systémy z plastu a systémy zo zliatin hliníka.
