Motorizovaný trojcestný ventil: Funkcia a použitie

Trojcestný ventil je kľúčovým komponentom v mnohých hydraulických, vykurovacích a klimatizačných systémoch. Jeho primárnou funkciou je efektívna kontrola prietoku média, či už ide o vodu, olej alebo plyn, medzi tromi rôznymi portami. V závislosti od konkrétneho typu môže tento ventil buď spájať dva prúdy média do jedného (tzv. miešací trojcestný ventil), alebo naopak, deliť jeden prúd na dva samostatné.

Trojcestné ventily nachádzajú široké uplatnenie v inštaláciách, kde je nevyhnutná presná regulácia teploty, tlaku alebo prietoku média. Vďaka svojej premyslenej konštrukcii umožňujú plynulé a efektívne riadenie pohybu kvapalín alebo plynov v komplexných systémoch, čo sa priamo premieta do optimalizácie celkovej prevádzky inštalácie. Tieto ventily sú často neoddeliteľnou súčasťou vybavenia väčších zariadení, najmä v vykurovacích systémoch, ktoré sa bežne využívajú aj v rodinných domoch.

Hlavnou úlohou trojcestného ventilu je regulácia smeru prietoku média, čo umožňuje precízne riadenie hydraulických alebo tepelných procesov. Pripojenie trojcestného ventilu v systéme ústredného kúrenia (ÚK) umožňuje efektívne riadenie rozdelenia alebo miešania prúdov, napríklad teplej a studenej vody. Toto je kľúčové najmä vo vykurovacích systémoch, kde je dôležité udržiavať správnu teplotu v rôznych zónach budovy. Montáž trojcestného ventilu v inštalácii ÚK prispieva k optimalizácii prevádzky vykurovacích systémov, čo vedie k úsporám energie a zvýšeniu prevádzkovej účinnosti v obytných budovách.

V klimatizačných systémoch pomáhajú trojcestné ventily presne prispôsobiť teplotu a prietok vzduchu, čím zvyšujú komfort používateľov. Preto sa často používajú v moderných inštaláciách, kde automatizácia a flexibilita prevádzky zohrávajú zásadný význam.

Konštrukcia trojcestného ventilu

Konštrukcia trojcestného ventilu je založená na troch hlavných portoch, ktoré umožňujú prietok média rôznymi smermi. Kľúčovým prvkom je vnútorný mechanizmus, ktorý riadi prietok média medzi týmito portami, čo umožňuje presné riadenie smeru a objemu prietoku. Z vonkajšej strany má ventil tri pripojovacie hrdlá, ktoré môžu mať rôzne priemery.

Miešací trojcestný ventil má zvyčajne zložitejšiu konštrukciu, pretože musí účinne kombinovať dva rôzne prúdy média, aby sa dosiahla požadovaná jednotná teplota alebo iné parametre. Tieto ventily sú vybavené špeciálnymi vnútornými kanálmi a tryskami, ktoré zabezpečujú rovnomerné miešanie médií. V prípade rozdeľovacích ventilov je schéma konštrukcie o niečo jednoduchšia, ale stále musí zohľadňovať presné riadenie prietoku pre spoľahlivú prevádzku v rôznych prevádzkových podmienkach.

Vo všeobecnosti je konštrukcia trojcestného ventilu navrhnutá s dôrazom na trvanlivosť a spoľahlivosť, čo je nevyhnutné vzhľadom na ich použitie v systémoch kritického významu, ako sú vykurovacie, klimatizačné alebo priemyselné inštalácie.

Princíp fungovania trojcestného ventilu

Fungovanie trojcestného ventilu spočíva v kontrole prietoku média medzi tromi portami. V závislosti od polohy vnútorného riadiaceho prvku (napr. vretena alebo gule) môže byť médium smerované do jedného z dvoch výstupov alebo miešané v príslušných pomeroch.

Vo vnútri ventilu dochádza k otáčaniu vretena alebo gule, ktoré menia cestu prietoku média. Keď je vreteno v jednej polohe, médium preteká prvým výstupom; v inej polohe je prietok smerovaný do druhého výstupu. V prípade miešacieho ventilu pohyb vretena umožňuje spojenie dvoch prúdov média do jedného, čo umožňuje presnú reguláciu teploty alebo tlaku.

Fungovanie trojcestného ventilu je kľúčové v systémoch, kde je potrebná dynamická zmena smeru prietoku alebo miešanie média.

Motorizovaný trojcestný ventil

Motorizovaný trojcestný ventil, často označovaný aj ako elektronický trojcestný ventil alebo trojcestný ventil s pohonom, je ventil vybavený pohonom - zariadením, ktoré automaticky riadi polohu ventilu. Pohon môže byť pneumatický, elektrický alebo hydraulický. Umožňuje diaľkové ovládanie ventilu a automatizáciu jeho činnosti. Vďaka pohonu môže ventil presne kontrolovať prietok médií, byť integrovaný do systémov automatizácie a reagovať na signály zo senzorov.

Väčšina motorizovaných trojcestných ventilov má pohon ako prídavné, autonómne zariadenie, ktoré je možné namontovať na ventil a v prípade potreby aj odpojiť. To znamená, že trojcestný ventil a pohon sú dva samostatné prvky, ktoré sú spojené za účelom automatizácie práce ventilu. Po odpojení pohonu môže byť ventil stále obsluhovaný manuálne, ak je na to prispôsobený.

Motorizovaný trojcestný ventil sa používa na presné riadenie prietoku médií v systémoch vykurovania, chladenia a priemyselných zariadeniach. Vďaka pohonu môže ventil automaticky regulovať prietok kvapalín alebo plynov, čo je kľúčové v systémoch, ktoré vyžadujú dynamickú kontrolu parametrov.

Funkcia motorizovaného trojcestného ventilu

Schéma fungovania motorizovaného trojcestného ventilu spočíva v riadení prietoku média medzi tromi portami: vstupným a dvoma výstupnými. Tento ventil môže slúžiť na miešanie dvoch prúdov média do jedného alebo na rozdelenie jedného prúdu na dva samostatné. Pohon, riadený systémom automatizácie, presne reguluje polohu ventilu, čo umožňuje presné prispôsobenie pomerov prietoku. Vďaka tomu je možné dynamicky riadiť teplotu a tlak v systéme.

Napríklad v systémoch podlahového vykurovania môže ventil meniť pomery miešania teplej vody z návratu a studenej vody zo zásobovania, aby sa udržala stála, optimálna teplota v okruhu. Ventil s pohonom pre podlahové vykurovanie umožňuje reguláciu teploty v jednotlivých zónach podlahového kúrenia, čo zabezpečuje rovnomerné a komfortné rozloženie tepla v celom dome. Tieto ventily sú kľúčové v automatizačných systémoch, ktoré vyžadujú diaľkové a presné riadenie prietoku podľa aktuálnych potrieb používateľa.

Motorizovaný trojcestný ventil sa môže využiť v systémoch HVAC (vykurovanie, ventilácia a klimatizácia) na riadenie prietoku tepla a chladenia v komerčných budovách. Obzvlášť dôležitú úlohu zohrávajú ventily s pohonmi v prípade čerpadlových skupín. V miešacích čerpadlových skupinách sa používa trojcestný ventil.

Výhody motorizovaného trojcestného ventilu

Motorizované trojcestné ventily ponúkajú mnoho významných výhod v systémoch vykurovania a chladenia, čo ich robí populárnou voľbou v moderných inštaláciách:

• Presná regulácia prietoku: Umožňuje jemné nastavenie prietoku pre optimálnu výkonnosť systému.
• Diaľkové ovládanie: Možnosť ovládania ventilu na diaľku, napríklad prostredníctvom smartfónu alebo centrálneho riadiaceho systému.
• Úspora energie: Optimalizáciou prietoku a teploty prispievajú k zníženiu spotreby energie.
• Zvýšená životnosť systému: Presná regulácia minimalizuje namáhanie komponentov, čím predlžuje ich životnosť.
• Jednoduchá adaptácia na meniace sa podmienky: Automatické prispôsobenie sa aktuálnym potrebám systému.

Typy pohonov

Trojcestné ventily s pohonom môžu byť vybavené rôznymi typmi pohonov v závislosti od požiadaviek systému:

• Elektrické pohony: Najčastejšie používané vďaka presnosti ovládania a ľahkej integrácii so systémami automatizácie budov.
• Pneumatické pohony: Využívajú stlačený vzduch na zmenu polohy ventilu a sú bežne používané v priemyselných inštaláciách, kde je kľúčová bezpečnosť.
• Hydraulické pohony: Fungujú na princípe tlaku kvapaliny a používajú sa tam, kde je potrebná vysoká sila riadenia, napríklad v náročných priemyselných podmienkach.

Použitie trojcestného ventilu

Trojcestný ventil má široké uplatnenie v rôznych odvetviach priemyslu a v domácich inštaláciách ústredného kúrenia.

Vykurovacie systémy

V inštalácii ústredného kúrenia (ÚK) slúži trojcestný ventil primárne na reguláciu teploty prívodného média. Tento ventil sa nazýva často aj trojcestný zmiešavač. Inštaluje sa do vykurovacieho systému, aby bolo možné regulovať objemové prietoky. Spadajú sem napríklad stanovená prívodná teplota, ale aj regulácia teploty spiatočky. Ventil sa preto dá príslušne nastaviť, aby voliteľne otváral alebo zatváral.

Trojcestný ventil prispieva k tomu, aby všetky komponenty vo vykurovacom systéme boli navzájom dobre zosúladené. Vo vykurovacom systéme musia všetky komponenty navzájom perfektne reagovať, aby jednak zaručovali bezpečnosť a efektivitu, ako aj bezchybnú prevádzku. Trojcestný ventil sa stará o potrebné zníženie prívodnej teploty.

V praxi je takýto ventil potrebný napríklad ako zmiešavač v prípade, keď sa tradičný plynový vykurovací systém používa spolu s podlahovým vykurovaním. V takomto prípade dochádza k tomu, že vykurovacie médium s nižšou teplotou z vratného potrubia sa zmiešava s médiom s vyššou teplotou.

Okrem toho umožňuje postup prostredníctvom jednotlivých ciest aj to, aby sa napájanie teplou vodou mohlo vykonávať separátne od vykurovania bytu alebo domu. Zároveň je však možné aj paralelné využívanie. Takéto využívanie potom umožní, aby sa mohlo vykurovať permanentne, namiesto toho, aby sa musela stanoviť priorita medzi ohrevom teplej vody a vykurovaním.

Trojcestný ventil s termostatom

Trojcestný ventil s termostatom, známy tiež ako trojcestný termostatický ventil, je špeciálny druh ventilu, ktorý automaticky reguluje teplotu média (napr. vody) v systéme. Vďaka vstavanému termostatu presne riadi miešanie teplej a studenej vody, čo umožňuje udržiavať stálu, nastavenú teplotu v inštalácii.

Tento typ ventilu sa často používa v systémoch ústredného kúrenia a v inštaláciách teplej úžitkovej vody. Jeho výhodou je automatizácia procesu regulácie teploty, čo zvyšuje komfort používania a energetickú efektívnosť systému. V praxi eliminuje potrebu ručného nastavovania, čo umožňuje stabilnú a bezpečnú prevádzku inštalácie, pričom minimalizuje riziko prehriatia alebo ochladenia média.

Termostatický zmiešavací trojcestný ventil automaticky prispôsobuje pomer miešania podľa meniacej sa podmienok, čo zaisťuje stálu teplotu vody na výstupe. Týmto spôsobom minimalizuje riziko náhlych zmien teploty, čo je obzvlášť dôležité v domácich inštaláciách, kde má bezpečnosť používateľov zásadný význam.

Klimatizačné systémy

V klimatizačných systémoch pomáhajú trojcestné ventily presne prispôsobiť teplotu a prietok vzduchu, čím zvyšujú komfort používateľov. Preto sa často používajú v moderných inštaláciách, kde automatizácia a flexibilita prevádzky zohrávajú zásadný význam.

Priemyselné aplikácie

Trojcestné ventily s pohonom sa široko využívajú v rôznych priemyselných procesoch na riadenie prietoku kvapalín a plynov. Vďaka svojej presnosti a spoľahlivosti sú ideálne pre aplikácie vyžadujúce automatizované riadenie.

Inštalácia a nastavenie

Správne nastavenie trojcestného ventilu je nesmierne dôležité pre správne fungovanie celej inštalácie. Nielenže zaisťuje správny prietok média, ale tiež minimalizuje riziko poškodenia a porúch systému. Preto je v priemyselných aj domácich inštaláciách nesmierne dôležité správne použiť a nastaviť trojcestný ventil.

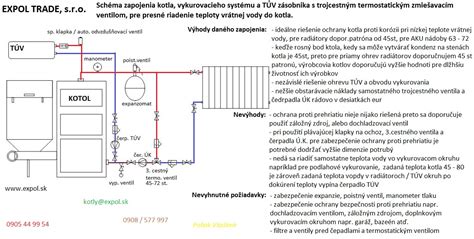

Montáž trojcestného ventilu vyžaduje dodržiavanie niekoľkých kľúčových krokov, aby sa zabezpečila jeho správna funkcia. Pri pripájaní je potrebné postupovať podľa hydraulickej schémy systému.

Pripojenie portu A: Port A slúži na pripojenie prívodu média, ktoré sa má miešať alebo rozdeľovať.

Pripojenie pohonu: V prípade motorizovaných ventilov musí byť pohon pripojený k systému automatizácie, ktorý riadi jeho činnosť. Pri ventiloch s elektrickým pohonom je potrebné správne pripojiť napájacie a signálové káble podľa dokumentácie výrobcu.

V inštalácii ÚK s trojcestným ventilom je dôležité nastaviť ventil tak, aby zabezpečoval stabilnú a optimálnu teplotu v celom systéme. Nastavenie by malo byť prispôsobené špecifikám danej inštalácie.

Odporúčania pri výbere

Pri výbere trojcestného ventilu s pohonom je dôležité zohľadniť parametre, ktoré zabezpečia optimálnu činnosť v danej inštalácii:

• Veľkosť ventilu: Výber správnej veľkosti pripojovacích nátrubkov (napr. 1 palec alebo 5/4 palca) je kľúčový.
• Typ pohonu: Elektrický, pneumatický alebo hydraulický, v závislosti od aplikácie.
• Prevádzkový tlak: Ventil musí byť prispôsobený na prácu pri stanovenom tlaku, aby sa predišlo poškodeniam alebo netesnostiam.
• Teplotný rozsah: Ventil musí byť schopný pracovať v požadovanom teplotnom rozsahu.
• Materiál: Materiálové vyhotovenie by malo zodpovedať vlastnostiam média a prevádzkovým podmienkam.

V prípade potreby konzultácie s odborníkom, napríklad s inštalatérom, je vhodné pri výbere nového zmiešavača zohľadniť výkon servomotora a veľkosť ventilu, ako aj špecifiká vykurovacieho systému.
