Trojcestný ventil: Princípy, Typy a Použitie vo Vykurovacích Systémoch

Trojcestný ventil je neoddeliteľnou súčasťou mnohých hydraulických, vykurovacích a klimatizačných systémov. Jeho primárnou úlohou je efektívna kontrola prietoku média, ako je voda, olej alebo plyn, medzi tromi rôznymi pripojovacími portami. V závislosti od svojej konštrukcie dokáže trojcestný ventil buď spojiť dva samostatné prúdy média do jedného (tzv. miešací trojcestný ventil), alebo rozdeliť jeden prúd na dva samostatné výstupy. Tieto ventily nachádzajú široké uplatnenie v systémoch, kde je nevyhnutná precízna regulácia teploty, tlaku alebo prietoku média. Vďaka svojej konštrukcii umožňujú plynulé a efektívne riadenie pohybu kvapalín či plynov v komplexných systémoch, čo vedie k optimalizácii celkovej prevádzky inštalácie.

Prečo je trojcestný ventil potrebný

Pri zahrievaní môže voda v systéme dosiahnuť 80 - 90 °C. Hoci je to pre potrubia s radiátormi stále normálne, pre teplú podlahu je taká teplota príliš vysoká. Aby bolo možné normálne zostať na podlahách, používa sa trojcestný ventil. Aj keď nie je inštalovaný iba z týchto dôvodov, je nevyhnutný v systéme s takmer akýmkoľvek kotlom na tuhé palivá. Moderné ventily sú veľmi žiadané a aktívne sa používajú v rôznych oblastiach ľudskej činnosti. Často sú inštalované v moderných vykurovacích sieťach, ktoré pri miešaní rôznych prúdov chladiacej kvapaliny vyžadujú neustále prispôsobovanie pomerov.

Výhody použitia trojcestného ventilu

Medzi pozitívne vlastnosti tohto zariadenia patria:

• Kompaktná veľkosť.
• Vysoká úroveň funkčnosti.
• Ľahké použitie a údržba.
• Dobrá tesnosť tesnenia.
• Dlhé obdobie používania.
• Nízka úroveň hydraulického odporu.
• Nedostatok stagnujúcich zón.
• Ľahká inštalácia.
• Nie je potrebná denná údržba.
• Pohodlné a ľahké prepínanie.

Použitie trojcestného ventilu vo vykurovacom systéme je ziskové a hospodárne, pretože umožňuje niekoľkonásobne znížiť množstvo spotrebovaného paliva, zatiaľ čo konečné ukazovatele účinnosti systému sa zreteľne zvýšia.

Konštrukcia a princíp činnosti trojcestného ventilu

Dizajn zariadenia svojím tvarom pripomína odpalisko so smerom rúrok v tvare písmena T. Je to kvôli tejto vlastnosti, ktorá sa nazýva „trojcestný ventil“ alebo „tričko“. Produkt obsahuje niekoľko častí:

• Utesnené telo vyrobené z kovu (liatina, bronz, uhlíková oceľ alebo mosadz).
• Uzávierka s otvormi rôznych tvarov.
• Tri dýzy (otvory):
  • Výstupný port.
  • Port s prívodom teplej vody.
  • Port s prívodom studenej vody.

T-kus má tiež ďalšie vlastnosti, ktoré sú predpísané na jeho obale. Tie zahŕňajú:

• Typ ventilu inštalovaného v systéme (kónický, valcový alebo guľový).
• Princíp upevnenia (prírubový, kolíkový, spojovací, zváraný alebo na hrdlo).
• Mechanika (pristátie) vo ventile (napínacia alebo upchávka).
• Spôsob ovládania (manuálny, ovládací alebo elektronický).
• Tvar zaslepovacieho ventilu (S, T, L).
• Doplnenie o ďalšie senzory alebo zariadenia.

Základný princíp fungovania

Princípom činnosti ventilu je zmiešavanie prúdov vody s rôznymi teplotami, alebo ich rozdeľovanie. Prečo to musíte urobiť? Predovšetkým pre predĺženie životnosti vykurovacieho kotla a jeho ekonomickejšiu prevádzku. Trojcestný ventil zmieša ohriatu vodu s ochladenou po prechode cez vykurovacie zariadenie a nasmeruje ju späť do kotla na vykurovanie. Zároveň s miešaním ventil tiež rozdeľuje prietoky.

Aby produkt fungoval, musia byť k nemu súčasne pripojené studené a horúce prúdy vody. Samotný inštalačný diagram je často uvedený vo forme šípok označujúcich smer prúdenia. Prúd horúcej vody slúži ako nosič tepla (prívod, ktorý pochádza z kotla) a studený ako spätný prúd.

Medzi tryskami kohútika je nainštalovaný ventil, ktorý reguluje tak, aby sa voda privádzala do dvoch z troch otvorov. Dôležité je, že T-kus neblokuje toky, ktoré sú doň privádzané, ale iba presmeruje vodu z jedného vstupu do jedného z výstupov. Zároveň môžete zablokovať buď jeden z výstupov, alebo polovicu z nich. Toto zariadenie je zodpovedné za reguláciu množstva vody a tým aj za reguláciu teploty v miestnosti alebo na podlahe.

Typy trojcestných ventilov podľa funkcie a konštrukcie

Podľa princípu činnosti sa trojcestné ventily delia na dva hlavné podtypy:

• Miešacie.
• Oddeľujúce (rozdeľovacie).

Miešacie trojcestné ventily

Miešací ventil má dva vstupy a jeden výstup. Vykonáva funkciu zmiešavania dvoch prúdov, čo je nevyhnutné na zníženie teploty chladiacej kvapaliny. Tento typ je ideálne zariadenie na vytváranie správnej teploty v systémoch podlahového kúrenia. Napríklad v procese chemického miešania je na dosiahnutie požadovanej chemickej reakcie potrebná presná kontrola prietokov z rôznych vstupov. V vykurovacích systémoch sa zmiešavací ventil používa na spojenie dvoch rôznych prúdov tekutín do jedného.

V závislosti od polohy ventilu sú možné nasledujúce situácie pri miešaní:

• Ventil je napoly otvorený - výstupný prúd má priemernú teplotu vody.
• Ventil je úplne otvorený - horúci prúd pochádza priamo z kotla a voda má maximálnu teplotu.
• Ventil je zatvorený - do výstupného prúdu prúdi iba studená voda.

Rozdeľovacie (separačné) trojcestné ventily

Trojcestný oddeľovací ventil rozdeľuje hlavný prietok na dve časti. Preto má jeden vstup a dva výstupy. Toto zariadenie sa bežne používa na oddelenie horúcej vody v systémoch teplej úžitkovej vody (TÚV). Odborníci ho často inštalujú do potrubia ohrievačov vzduchu. Rozdeľovacie ventily sa používajú vtedy, keď je potrebné súčasne dodávať chladiacu kvapalinu vo viacerých smeroch. Je to zariadenie, ktoré vytvára stabilný prietok pri nastavenej teplote.

Vzhľadovo sa obe zariadenia (miešacie a rozdeľovacie) navzájom nelíšia. Ale ak vezmeme do úvahy ich kresbu v reze, potom je tu jeden rozdiel, ktorý okamžite upúta pozornosť. Miešací ventil má vreteno s jedným guľovým ventilom, ktorý sa nachádza v strede a prekrýva sedlo hlavnej uličky. V deliacom ventile sú na jednom stonke dva také ventily, ktoré sú inštalované vo výstupných potrubiach. Princíp ich fungovania je nasledovný - prvý uzavrie jeden priechod, tlačí na sedlo a druhý v tomto čase otvára ďalší priechod.

Typy uzávierok (mechanika ventilu)

Podľa konštrukcie sú ventily rozdelené na sedlové ventily a rotačné ventily. Princíp činnosti závisí aj od toho, aký typ konštrukcie je na prístroji.

• Sedlové ventily: Princíp činnosti je založený na vertikálnom pohybe tyče, čím sa nastavuje „sedlo tyče“. Tento typ patrí medzi zmiešavacie ventily a ovládanie sa často vykonáva elektromechanickým pohonom. Driek neustále naráža do sedla, potom z neho vyletí. Sedlo je buď úplne uzavreté driekom, alebo iba mierne otvára ústa, čím sa uvoľňuje voda. Sedlová konštrukcia teda poháňa vodu a reguluje množstvo výstupu teplej alebo studenej kvapaliny. Súčasne sa mieša a prevedie výsledná teplota a množstvo vody do „zmiešavacieho“ oddelenia.
• Rotačné ventily: Kľúčovým prvkom je rotačný sektor alebo malá guľa. Počas pohybu pôsobí tyč na guľový ventil, ktorý čiastočne alebo úplne preruší prívod chladiacej kvapaliny. Táto schéma nastavenia sa nazýva „loptička“. Zariadenie funguje ako bežný guľový ventil: guľka sa otáča a poskytuje prietok kvapaliny buď z oddelenia s horúcou vodou, alebo z vodovodného kohútika so studenou vodou, ako v prípade sedlového systému, iba namiesto drieku je guľa, ktorá funguje bez sedla na prekrytie dvoch ventilov. Tieto zariadenia majú zvýšenú odolnosť proti opotrebovaniu a sú prispôsobené veľkým teplotným rozdielom.

Ovládanie trojcestných ventilov

Moderný trojcestný ventil je podľa spôsobu riadenia rozdelený na dva typy:

• Manuálny.
• Elektrické/automatické.

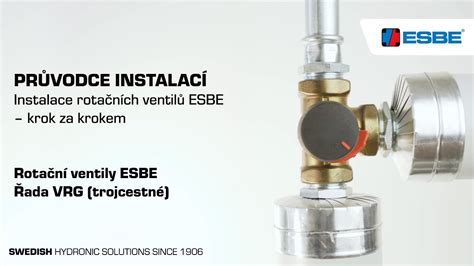

Typy pohonov

Ovládanie trojcestného ventilu môže byť realizované rôznymi spôsobmi, v závislosti od špecifík systému. Pohon je zariadenie, ktoré automaticky riadi polohu ventilu. Pohon je zvyčajne prídavným, autonómnym zariadením, ktoré je možné namontovať na trojcestný ventil a ktoré možno tiež odpojiť. Po odpojení pohonu môže byť ventil stále obsluhovaný manuálne, ak je na to prispôsobený. Typ hnacieho mechanizmu pre ventily môže byť rôzny:

• Manuálny pohon: Najjednoduchší pohon, kde sa nastavenie vykonáva otočením páky alebo otočného gombíka. Väčšina trojcestných guľových ventilov sa dodáva s rukoväťou, ktorá je priamo pripevnená k gule. Otáčaním rukoväte môžete otáčať guľou vo vnútri tela ventilu. Pre väčšinu trojcestných guľových ventilov stačí na zmenu smeru prúdenia otočenie o 90 stupňov.
• Elektrický pohon: Široko používané na automatizáciu ovládania. Ponúkajú vysokú presnosť a opakovateľnosť. Môžu byť naprogramované tak, aby otvárali alebo zatvárali ventil v špecifických časoch alebo v reakcii na určité premenné procesu, ako je tlak, teplota alebo prietok. Elektricky ovládané ventily môžu byť riadené ovládačom s teplotnými snímačmi alebo servopohonom.
• Pneumatický pohon: Používa stlačený vzduch na ovládanie ventilu. Sú známe svojimi rýchločinnými schopnosťami, vďaka čomu sú vhodné pre aplikácie, kde sa vyžaduje rýchla prevádzka ventilov. Sú tiež dizajnovo pomerne jednoduché a nenáročné na údržbu.
• Hydraulický pohon: Funguje na princípe tlaku kvapaliny a používa sa tam, kde je potrebná vysoká sila riadenia, napríklad v náročných priemyselných podmienkach.

Trojcestný termostatický ventil

Trojcestný ventil s termostatom, známy aj ako trojcestný termostatický ventil, je špeciálny typ ventilu, ktorý automaticky reguluje teplotu média (napr. vody) v systéme. Vďaka vstavanému termostatu presne riadi miešanie teplej a studenej vody, čo umožňuje udržiavať stálu, nastavenú teplotu v inštalácii. Tento typ ventilu zabezpečuje nielen pohodlie, ale aj úsporu energie eliminovaním náhlych skokov teploty.

Vnútorný mechanizmus takéhoto miešacieho ventilu obsahuje termostatický prvok, ktorý reaguje na zmeny teploty vody, ktorá prechádza ventilom. V dôsledku toho dochádza k presnému miešaniu oboch prúdov, čo umožňuje udržiavanie stabilnej teploty. Opačný proces nastáva v momente, keď teplota na výstupe začne klesať - ventil znižuje množstvo studenej vody a zvyšuje prítok teplej. Vďaka termostatu je proces regulácie teploty plynulý a rýchly, čo eliminuje náhle skoky teploty a zlepšuje komfort používania systému.

Výhody trojcestného termostatického ventilu:

• Automatická regulácia teploty.
• Zvýšený komfort používania.
• Energetická efektívnosť.
• Minimalizácia rizika popálenín (v systémoch TÚV).
• Zabránenie nízkoteplotnej korózii kotla.
• Stabilná teplota v systémoch podlahového vykurovania.

Aplikácie a využitie trojcestných ventilov

Trojcestné ventily nachádzajú široké uplatnenie v rôznych oblastiach vďaka svojej schopnosti regulovať, odkláňať alebo miešať prúdy médií.

• Vykurovacie systémy: Na reguláciu teploty v miestnostiach, na zabezpečenie rovnomerného rozvodu tepla a na zabránenie prehriatiu jednotlivých vetiev. Sú nevyhnutné pri kombinácii rôznych typov vykurovacích systémov, napríklad plynového kotla s podlahovým vykurovaním.
• Systémy podlahového vykurovania: Na udržiavanie optimálnej teploty vody dodávanej do systému a na zabezpečenie rovnomerného rozdelenia tepla. Ventil zabraňuje situáciám, v ktorých by príliš vysoká teplota mohla poškodiť podlahové vykurovanie alebo znížiť jeho účinnosť.
• Systémy teplej úžitkovej vody (TÚV): Na miešanie teplej a studenej vody pre dosiahnutie bezpečnej a komfortnej teploty. Termostatické ventily zohrávajú kľúčovú úlohu v ochrane pred popálením.
• Klimatizačné systémy (HVAC): Na presné prispôsobenie teploty a prietoku vzduchu pre vyšší komfort používateľov, riadenie prietoku tepla a chladenia v komerčných budovách.
• Kotly na tuhé palivá: Na boj proti kondenzácii vo vratnom okruhu, predlžujúc tak životnosť kotla.
• Priemyselné inštalácie: Na reguláciu prietoku rôznych typov tekutín, vrátane korozívnych médií, bahna, oleja a iných.

Výber a inštalácia trojcestného ventilu

Správny výber a montáž trojcestného ventilu je kľúčová pre jeho správnu funkciu a dlhú životnosť. Pri výbere je dôležité zohľadniť technické parametre a špecifické požiadavky systému.

Faktory pre výber

• Priemer potrubia: Zmerajte priemer hlavného potrubia, na ktoré bude zariadenie nainštalované. Spravidla je v rozmedzí 20-40 mm. Ak sa vyžaduje iná veľkosť, dokúpte si príslušný adaptér.
• Kapacita potrubia: Zistite kapacitu potrubia cez vykurovacie okruhy, aby ste mohli vypočítať, koľko vody môže systém pojať. Výkon vodovodného systému by mal byť porovnaný s koeficientom priechodnosti zariadenia.
• Materiál ventilu: Materiál, z ktorého je vyrobené telo ventilu, má priamy vplyv na jeho odolnosť a koróznu odolnosť. Mosadz a bronz sú veľmi žiadané kvôli dlhej dobe prevádzky a odolnosti. Uhlíková oceľ je skvelou alternatívou. Liatina sa používa na rúry veľkého priemeru (od 40 mm a viac).
• Typ pripojenia: Rozlišujú sa spojkové, prírubové, tsapkové, zvárané alebo koncovkové vsuvkové pripojenia.
• Prevádzkový tlak a teplotný rozsah: Je dôležité, aby ventil bol prispôsobený na prácu v tlakovom rozsahu a teplotnom rozmedzí, ktoré panuje vo vašej inštalácii.
• Typ pohonu: Pohon môže byť elektrický, pneumatický alebo hydraulický.

Pokyny k inštalácii

Pred inštaláciou si pozorne prečítajte pokyny výrobcu. Ešte pred nákupom by ste sa mali uistiť, že ventil je kompatibilný s vašou inštaláciou, čo sa týka priemeru pripojení a pracovného tlaku. Počas inštalácie treba dbať na správne tesnenie spojov, aby sa predišlo únikom.

• Správna orientácia: Ventil je potrebné nainštalovať v správnej polohe podľa značiek na tele, ktoré označujú smer prietoku.
• Umiestnenie pohonu: Pri inštalácii zmiešavacieho ventilu nesmie byť jeho pohon alebo termostatická hlavica umiestnená smerom nadol.
• Príprava potrubia: Pred inštaláciou je potrebné vypnúť prívod vody a skontrolovať potrubie na prítomnosť nečistôt.
• Prístupnosť: Ventil by mal byť nainštalovaný na mieste, ktoré umožňuje ľahký prístup pre prípadnú kontrolu, údržbu alebo demontáž.
• Doplnkové komponenty: Pred a za ventilom sa odporúča inštalovať tlakomery a pred ventilom filter na zachytávanie nečistôt. Vhodné je tiež inštalovať vyvažovací ventil.
• Rovné úseky: Je dôležité dodržiavať odporúčané rovné úseky potrubia pred a za ventilom, aby sa predišlo zmene deklarovaných technických charakteristík.

Pravidelná údržba a riešenie problémov

Trojcestné ventily, rovnako ako každé iné zariadenie, potrebujú pravidelnú údržbu, aby sa zabezpečilo ich správne fungovanie.

• Pravidelné kontroly: Skontrolujte ventil, či nevykazuje známky netesnosti, korózie alebo poškodenia.
• Čistenie: Časom sa vo ventile môžu nahromadiť nečistoty, ktoré je potrebné odstrániť.
• Mazanie: V priebehu času môžu pohyblivé časti ventilu vyschnúť a začať sa lepiť. Aby ste tomu zabránili, je dobré pravidelne premazávať predstavec a guľôčku.
• Netesnosť: Ak spozorujete netesnosť okolo ventilu, môže to byť spôsobené poškodeným tesnením alebo tesnením. Skúste dotiahnuť matice upchávky okolo vretena.
• Ťažké otáčanie: Ak sa rukoväť ťažko otáča, môže to byť spôsobené znečistením ventilu alebo zaseknutou guľou. Skúste ventil vyčistiť jemným čistiacim prostriedkom a vodou.
• Nesprávny prietok/regulácia: Ak tekutina netečie správnym smerom alebo je regulácia teploty nesprávna, môže to byť spôsobené nesprávnym nastavením ventilu, problémom s pohonom alebo termostatom.
