Trojcestný termostatický ventil je kľúčovým prvkom vykurovacej inštalácie, ktorý umožňuje presné miešanie dvoch prúdov vody s rôznymi teplotami. Vďaka použitiu termostatu ventil automaticky reguluje pomer horúcej a studenej vody, čím udržiava stálu požadovanú výstupnú teplotu. Tento typ ventilu zabezpečuje nielen vyšší komfort, ale aj úsporu energie eliminovaním náhlych skokov teploty.
Konštrukcia a základné princípy
Konštrukcia trojcestného zmiešavacieho termostatického ventilu spočíva v troch pripojeniach: jedno je určené na prítok studenej vody, druhé na prítok horúcej vody a tretie na výstup miešanej vody. Vnútorný mechanizmus obsahuje termostatický prvok, ktorý reaguje na zmeny teploty vody pretekajúcej ventilom.
Rozdelenie podľa funkcie
- Miešacie ventily: Majú jeden výstup a dva vstupy. Ich úlohou je kombinovať toky s rôznou teplotou na dosiahnutie požadovaného parametra.
- Rozdeľovacie (separačné) ventily: Majú jeden vstup a dva výstupy. Používajú sa na presmerovanie toku média do rôznych okruhov.
Z hľadiska mechaniky uzávierky rozlišujeme sedlové ventily (vertikálny pohyb tyče) a rotačné ventily (využívajúce otočnú guľu alebo sektor), ktoré vykazujú vysokú odolnosť proti opotrebovaniu.
Valve Timing Diagram

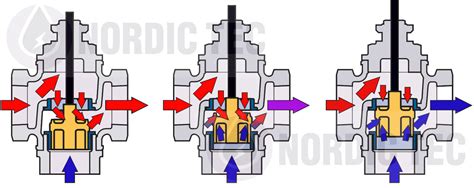

Princíp fungovania
Fungovanie trojcestného termostatického ventilu je založené na dynamickej regulácii prietoku. Keď teplota na výstupe stúpne nad nastavenú hodnotu, termostat (vnútorný senzor s kvapalinou alebo plynom) sa roztiahne, obmedzí prívod horúcej vody a zvýši prietok studenej. V opačnom prípade, ak teplota klesá, ventil znižuje množstvo studenej vody a zvyšuje prítok teplej.
Spôsoby ovládania
- Ručné: Pomocou páky alebo otočného gombíka.
- Termostatické: Automatická regulácia pomocou vstavanej hlavice alebo diaľkového senzora.
- Elektronické (s pohonom): Vybavené servopohonom, ktorý reaguje na signály z riadiacej jednotky alebo externých snímačov.
Využitie v systémoch vykurovania
Trojcestné ventily zohrávajú zásadnú úlohu v moderných inštaláciách:

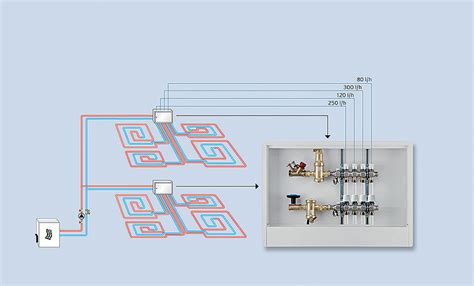

- Podlahové vykurovanie: Zabraňujú dodávaniu príliš horúcej vody do podlahy, čo chráni konštrukciu a zvyšuje účinnosť.
- Tepelná úžitková voda (TÚV): Chránia používateľov pred popálením v prípade, že je voda v zásobníku prehriata (napr. na 60 °C kvôli eliminácii baktérií Legionella).
- Kotly na tuhé palivá: Pomáhajú predchádzať nízkoteplotnej korózii kotla udržiavaním správnej teploty vratnej vody.
Inštalácia a výber ventilu
Pri výbere ventilu je nutné zohľadniť priemer závitov, pracovný tlak, materiál (odporúčaná je mosadz pre jej koróznu odolnosť) a rozsah regulácie teploty.
Zásady správnej montáže:
- Ventil inštalujte podľa šípok na tele, ktoré označujú smer prietoku.
- Pohon alebo termostatická hlavica by nemali byť umiestnené smerom nadol.
- Pred ventil sa odporúča nainštalovať filter na zachytávanie nečistôt a tlakomery pre kontrolu prevádzky.
- Po inštalácii nastavte požadovanú teplotu pomocou regulačného kolieska, zvyčajne v rozsahu 30 - 60 °C.
| Parametre | Odporúčania |
|---|---|
| Materiál | Mosadz alebo zliatiny medi |
| Pripojenie | Závitové alebo prírubové |
| Údržba | Pravidelná kontrola filtra |
