Trojcestné rozdeľovacie ventily, známe aj ako zmiešavacie ventily, sú kľúčovými komponentmi v systémoch vykurovania, chladenia a iných rozvodoch vody. Ich primárnou funkciou je nielen miešanie vody, ale aj jej efektívne rozdelenie do dvoch vetiev. Tieto ventily nachádzajú široké uplatnenie v rôznych oblastiach, vrátane vykurovacích a chladiacich systémov, ventilácie, solárnych systémov, centrálnych rozvodov pitnej a úžitkovej vody.
Princíp fungovania a možnosti ovládania
Ovládanie trojcestných ventilov môže byť realizované tromi hlavnými spôsobmi: manuálne pomocou kolieska so stupnicou, pomocou termostatickej patróny, alebo prostredníctvom servopohonu. V prípade použitia servopohonu je však nevyhnutné zabezpečiť správny adaptér pre jeho montáž.
Dôležitým aspektom pri inštalácii akéhokoľvek zmiešavacieho ventilu, vrátane rozdeľovacích, je predchádzanie tzv. „studenému návratu“. Tento jav, kedy sa do vykurovacieho kotla vracia príliš chladná voda, môže negatívne ovplyvniť jeho životnosť a efektivitu. Správne nastavenie a dimenzovanie trojcestných ventilov pomáha predchádzať tomuto problému a prispieva k úspore energie.

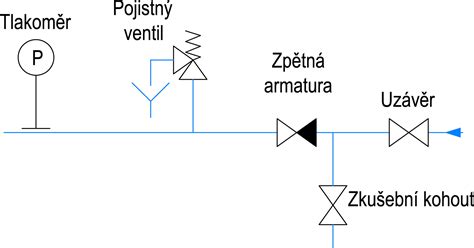

Počas inštalácie sa odporúča nainštalovať do systému pred ventil vhodný filter. Týmto krokom sa predĺži životnosť všetkých hlavných súčastí ventilu a zabezpečí sa jeho spoľahlivá funkcia.
Špecifikácie a parametre
Trojcestné rozdeľovacie ventily so servopohonom sú dostupné v rôznych konfiguráciách, ktoré sa líšia pripojovacím rozmerom, napájacím napätím a prietokovými charakteristikami (Kv). Nasledujúce parametre sú typické pre tento typ ventilov:
- Maximálny prevádzkový tlak: 10 bar
- Rozsah prevádzkovej teploty média: -5 - 110 °C
- Rozsah teploty okolitého prostredia: 0 - 55 °C
- Trieda ochrany: IP 54
- Dĺžka napájacieho kábla: 1 m
- Hodnota kontaktu prídavného mikrospínača: 0,8 A (pri 230 V)
- Prevádzkový čas (90° rotácia): 40 s
Ventily môžu byť napájané elektrickým prúdom s napätím 230 V AC alebo 24 V AC. Pripojovacie rozmery zahŕňajú závity typu G a R s rôznymi priemermi, ako napríklad G 1/2", G 3/4", R 3/4" a R 1". Prietokové koeficienty (Kv) sa pohybujú od 3,9 m³/h do 9,0 m³/h, v závislosti od konkrétneho modelu.
Príklady modelov a ich parametre
Na trhu sú dostupné rôzne modely trojcestných rozdeľovacích ventilov od renomovaných výrobcov. Pre ilustráciu uvádzame niektoré z nich:
Model: Honeywell V4044C1338
- Napájanie: 230 V/50 Hz
- Pripojenie: vonkajší závit, DN 25
- Kv: 3,9 m³/h
Model: Honeywell CENTRA DR25MAT
- Typ prietoku: zahnutý
- Použitie: vykurovacie a chladiace sústavy
Model: Honeywell CENTRA DR40GML
- Typ prietoku: priamy
- Použitie: vykurovacie a chladiace sústavy
Ďalšie modely ako DR32GFA, DR25GFA, DR50FA, DR65GFLA, DR100GFLA, DR125FA, DR20GML a DR25GML sa líšia najmä typom prietoku a pripojovacími rozmermi, pričom si zachovávajú podobné prevádzkové parametre.
HERZ 3-cestný zmiešavací ventil HERZ Teplomix
Výhody podlahového vykurovania a rola trojcestných ventilov

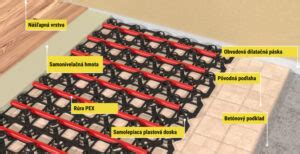

Teplovodné podlahové vykurovanie predstavuje moderný, ekonomicky úsporný a esteticky nenápadný spôsob vykurovania. Jeho efektivitu je možné ďalej zvýšiť kombináciou s nízkoteplotnými zdrojmi tepla, ako sú napríklad tepelné čerpadlá. Využitím princípu sálavého prenosu tepla je možné dosiahnuť dodatočné úspory energie v rozsahu 10 % až 13 %.
Pri podlahovom vykurovaní sa využíva vykurovacia voda s nižšou teplotou v porovnaní s klasickými radiátorovými systémami. Správna skladba podlahy vrátane tepelnej izolácie, pevnostnej fixácie vykurovacej trubky a stability betónovej dosky je kľúčová. Typ betónovej mazaniny tiež ovplyvňuje celkovú výšku podlahy.
Pri inštaláciách podlahového vykurovania je nevyhnutné dbať na správny výber a dimenzovanie zmiešavacích zostáv, ktoré zabezpečujú adekvátnu teplotnú reguláciu vykurovacej vody. Nedodržanie stanovených teplotných (hygienických) limitov podlahového vykurovania podľa noriem ako ČSN EN 1264-1÷4 môže viesť k problémom, najmä s krvným obehom osôb v priestore.
Pre realizáciu systémov vykurovania, vrátane podlahového, sú k dispozícii špecializované lisovacie zariadenia, ktoré je možné si zapožičať. Pri výbere trojcestného ventilu je dôležité zohľadniť jeho schopnosť zabrániť „studenému návratu“ do kotla, čím sa predĺži jeho životnosť.
K trojcestným zmiešavacím ventilom je možné pripojiť aj elektrický pohon, ako napríklad pohon nemeckej výroby Elodrive HuchEntec ST10 s výkonom 10 Nm, ktorý vyžaduje trojžilový kábel.
Dostupnosť a veľkoobchodné ceny
Trojcestné ventily sú dostupné v rôznych obchodoch, pričom ceny sa môžu líšiť. Pre záujemcov o veľkoobchodné ceny je odporúčané kontaktovať príslušných predajcov alebo overiť možnosti na ich webových stránkach.
