Trojcestný ventil je kľúčový hydraulický prvok, ktorý umožňuje presnú reguláciu prietoku média (najčastejšie vody) v systémoch vykurovania, chladenia alebo klimatizácie. Jeho hlavnou úlohou je riadenie prietoku medzi tromi portami, čo umožňuje miešanie dvoch prúdov média s rôznou teplotou alebo rozdeľovanie jedného prúdu do dvoch okruhov.
Princíp fungovania a typy ventilov

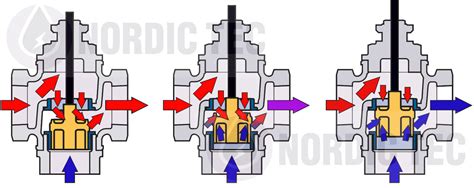

Základná schéma fungovania trojcestného ventilu spočíva v smerovaní prúdu média z jedného vstupného portu do dvoch výstupných portov alebo naopak - v spájaní dvoch prúdov do jedného. Rozlišujeme dva hlavné typy:
- Miešacie ventily: Spájajú dva vstupné prúdy s rôznou teplotou do jedného výstupného prúdu s požadovanou teplotou.
- Rozdeľovacie ventily: Smerujú jeden vstupný prúd do dvoch rôznych výstupov, čo je užitočné v systémoch zásobujúcich napríklad radiátory a bojler súčasne.
Fungovanie ventilu je založené na otáčaní vretena alebo gule vo vnútri telesa. Zmenu cesty prietoku možno ovládať manuálne, pomocou termostatickej patróny alebo elektronického servopohonu.
Montáž trojcestného ventilu
Správna inštalácia je nevyhnutná pre dlhodobú funkčnosť systému. Ventil sa zvyčajne montuje na prívodné potrubie, kde jedným portom vchádza médium z kotla a dvoma ďalšími vychádza do okruhov. Dôležité je, aby smery prietoku zodpovedali označeniam na ventile.
Postup inštalácie krok za krokom:
- Označenie smerov: Identifikujte vstup a výstup podľa schémy systému a označení na ventile.
- Mechanická montáž: Ventil pripojte k potrubiu pomocou vhodných spojok (závitových alebo prírubových). Dbajte na správne utesnenie.
- Orientácia: Odporúča sa inštalácia v horizontálnej polohe s pohonom smerujúcim nahor.
- Pripojenie pohonu: Pripevnite riadiaci pohon (servopohon alebo termostatickú hlavicu).
- Elektrické zapojenie: Pri elektronických pohonoch postupujte podľa schémy výrobcu pre napájanie a riadiaci signál.
How does a thermostatic mixing valve work?
Regulácia a nastavenie
Nastavenie ventilu závisí od cieľovej teploty v inštalácii. Pri manuálnom nastavení je potrebné ventil postupne regulovať a sledovať teplotu v okruhu. V systémoch s automatickým ovládaním sa poloha ventilu konfiguruje v regulátore na základe nameraných teplôt.
| Typ ventilu | Funkcia | Typické použitie |
|---|---|---|
| Miešací | Spája prúdy | Regulácia teploty podlahového vykurovania |
| Rozdeľovací | Delí prúdy | Prioritné ohrievanie teplej úžitkovej vody |
Údržba a riešenie problémov
Pravidelná údržba zabezpečuje spoľahlivosť systému. Raz ročne sa odporúča vykonať:
- Vizuálnu kontrolu tesnosti.
- Kontrolu činnosti servopohonu.
- Vyčistenie vnútorných častí ventilu a výmenu tesnení.
Medzi bežné problémy patrí nerovnomerné rozloženie tepla alebo hlučná prevádzka, ktorá môže signalizovať kavitáciu v dôsledku príliš vysokej rýchlosti prúdenia.
