Preprava vykurovacej a chladiacej energie na dlhé vzdialenosti pomocou podzemných potrubí je jedným z energeticky najúčinnejších spôsobov. Na dosiahnutie týchto cieľov boli vyvinuté špeciálne systémy s izoláciou, ako sú predizolované systémy Fusiotherm ISO a Climatherm OT ISO. Tieto systémy sú určené pre pitnú vodu, vykurovacie a chladiace siete s prevádzkovými tlakmi do 20 bar a teplotami do 90 °C.
AQUATHERM potrubné systémy sú vyrábané s integrovanou izoláciou a sú dostupné ako samostatné potrubia vo veľkostiach od 32 do 315 mm. Všetky médiové rúrky sú vyrobené z kompozitných rúr z plastových vlákien. Tieto systémy sú izolované tuhou polyuretánovou penou (PU) a potiahnuté plášťom z HDPE.
Typy potrubných systémov Aquatherm
Aquatherm green pipe ti
Kompozitný potrubný systém SDR 7,4 / 9/11. Tento potrubný systém je určený predovšetkým pre rozvody pitnej vody a je dostupný v rozmeroch DN25 - DN200.
Aquatherm blue pipe ti
Kompozitný potrubný systém SDR 7,4 / 11/17,6. Je vhodný pre systémy vykurovania, chladenia a odpadových vôd. Rozmery sú od DN25 - DN300.
Aquatherm blue pipe OT ti
Kompozitný potrubný systém SDR 7,4 / 11. Ide o difúzne tesné potrubie určené pre systémy vykurovania a priemyselnej vody v rozmeroch DN25 - DN100.
Aplikácie predizolovaných potrubných systémov
Predizolované potrubné systémy nachádzajú široké uplatnenie v rôznych oblastiach:
- Teplárne
- Klimatizačná a chladiaca technika
- Zásobovanie pitnou vodou
- Zariadenia s úžitkovou vodou
- Priemyselné závody - napájanie
Systémové komponenty a pripojenie
Pre všetky kompozitné potrubné systémy s izoláciou sú k dispozícii kompletné systémové komponenty, ktoré zahŕňajú:
- Rúrky (dĺžky 6 m a 12 m)
- 45° kolená
- 90° kolená (krátke a dlhé)
- Odbočky
- Redukčné odbočky
- Odbočky - kríženia
- Tesnenia na konce trubíc
- Izolačné púzdra s príslušenstvom
- Špeciálne tvarovky na vyžiadanie

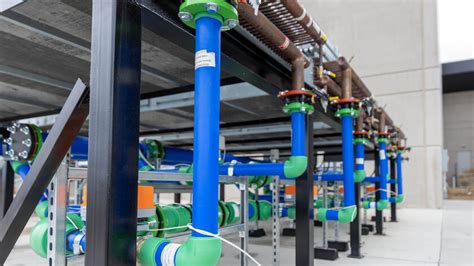

Aquatherm sklovláknité potrubie je dostupné vo veľkostiach 32 až 125 mm s využitím procesu hrdlového zvárania. Pre rozmery 160 - 315 mm sa používa proces zvárania natupo. Pri montáži sa plastový materiál potrubia a armatúr rozpúšťa pomocou zváračiek do homogénnej, súdržnej jednotky.
Pre profesionálne doizolovanie spojov na mieste montáže sú k dispozícii špeciálne izolačné rukávy s príslušenstvom.
Široké spektrum použitia predizolovaných systémov
Predizolované systémy sú dodávané v dimenziách od DN 20 do DN 800, v dĺžkach 6 m, 12 m, 16 m a 18 m. Tieto systémy sú použiteľné do teploty +148°C a tlaku 25 bar. Ich využitie siaha od jednoduchých teplovodných a horúcovodných prípojok až po rozsiahle primárne a sekundárne siete v mestách a priemyselných areáloch.
Vykurovanie
Systémy umožňujú bezkanálové rozvody vykurovania pre dodávku tepla, vhodné pre rôzne aplikácie ako prepojenie objektov, rekonštrukcia existujúcich rozvodov a budovanie nových tepelných sietí.
Teplá a termálna voda
V prípade potreby je možné zaizolovať akékoľvek potrubia, vrátane PPR potrubí pre teplú vodu alebo sklolaminátových potrubí pre veľké dimenzie termálnych rozvodov. Pre každé riešenie existuje technické riešenie.
Kotolne
Predizolované potrubia pomáhajú efektívne využiť teplo z rôznych zdrojov, napríklad z bioplynových staníc, čím výrazne zvyšujú efektivitu a návratnosť investícií.
Horúcovody
Oceľové predizolované potrubia sú vhodné aj pre horúcovodné a primárne rozvody tepla. Odolávajú vyšším tlakom a teplotám až do 150°C a 25 bar.
Oceľové predizolované potrubia NRG PREMIO a technológie
Taliansky výrobca ECOLINE, s viac ako 35-ročnými skúsenosťami, ponúka oceľové predizolované potrubia. Koncepcia NRG PREMIO je overená desiatkami rokov a štandardne využíva oceľovú pozdĺžne zváranú rúrku pre médium s polyuretánovou izoláciou na báze cyklopentánu. Maximálne zaťaženie je do 148 °C a 25 bar.
Potrubie NRG PREMIO môže mať rôzne médiové rúrky. Vonkajší plášť z HDPE je ošetrený korónovým výbojom pre lepšiu súdržnosť systému. Plášť potrubia môže byť tiež tvorený pozinkovaným oceľovým plechom alebo iným materiálom (prevedenie SPIRO) pre vyššiu mechanickú odolnosť a UV stabilitu.
Vysoko účinná izolácia z polyuretánovej peny na báze cyklopentánu poskytuje vynikajúce tepelné straty s hodnotou tepelnej vodivosti nižšou ako 0,027 W/mK. Hrúbku izolácie je možné voliť v sériách 1, 2 alebo 3 pre ovplyvnenie tepelných strát.
Pre ešte vyššiu efektivitu je možná dodávka oceľových potrubí a príslušenstva v double prevedení, teda s dvoma médionosnými rúrkami v spoločnej izolácii. Tieto systémy sú vhodné pre hospodárny transport pary.
Difúzna bariéra a ochrana proti korózii
Difúzna EVOH bariéra je neoddeliteľnou súčasťou plášťovej izolácie, čím sa vytvára kompletný antidifúzny systém predizolovaného potrubia. Všetky komponenty tohto systému zabezpečujú efektívny prenos tepla.
Polyuretánová pena (PUR) sa vyrába chemickou reakciou polyolu s izokyanátom (MDI), pričom ako nadúvadlo sa používa cyklopentán. Kyslík môže pôsobiť ako agresívny plyn, spôsobovať koróziu oceľovej rúrky a oslabovať polyuretán. Cyklopentán v póroch polyuretánu je dôležité udržiavať v izolácii pre zabezpečenie trvalých izolačných vlastností.
predizolované potrubia - PIPECO
RADPOL UV PROTECT COLOR a iné systémy
Spoločnosť RADPOL ponúka jedinečné riešenie: kompletný predizolovaný potrubný systém UV PROTECT COLOR. Tento systém je odolný voči UV žiareniu, atmosférickým podmienkam a chemickým látkam. Má plášť zo špeciálne upraveného HDPE odolného voči UV žiareniu, mechanickému poškodeniu, chemickým látkam a zmenám okolitých teplôt.
RADPOL vyrába kompletný systém predizolovaných potrubí v rozsahu priemerov do DA 1000 mm (spojky do DA 710). Štandardné vyhotovenie obsahuje oceľovú pozdĺžne zváranú rúrku pre médium a kombináciu izolácie z minerálnej vlny a polyuretánovej peny na báze cyklopentánu.
Izolácia médiovonosej rúrky je zložená z vrstvy minerálnej vlny a polyuretánovej peny. Vinuté puzdro z minerálnej vlny sa vyznačuje vysokou pevnosťou, teplotnou odolnosťou a tvarovou stálosťou.
Pre dlhodobú spoľahlivosť a životnosť systému sú v potrubiach zabudované monitorovacie vodiče.

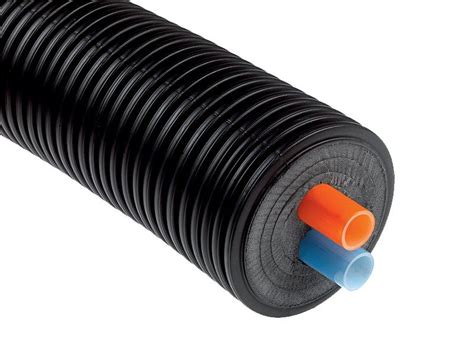

TERRENDIS: Komplexné riešenie pre vonkajšie rozvody
Predizolovaný potrubný systém TERRENDIS ponúka komplexné riešenie pre vonkajšie rozvody vykurovania, teplej a studenej vody, pitnej vody a chladenia. Distribučné potrubia sú vyrobené zo zosieťovaného PE-Xa s kyslíkovou bariérou alebo z HDPE, s vysokou mechanickou odolnosťou a dlhou životnosťou.
Viacvrstvová tepelná izolácia z mikrobunkovej PE-X peny s vodoodpudivou štruktúrou zabezpečuje trvalú elasticitu a maximálnu hrúbku izolácie aj po opakovanom ohybe. Celý systém je chránený čiernym, UV odolným, dvojstenným vlnitým HDPE plášťom proti vlhkosti a mechanickému poškodeniu.
Spoločnosti ponúkajú dodávku potrubí do 24 hodín priamo na miesto montáže. Vďaka špecifickým vlastnostiam potrubí poskytujú flexibilné riešenia rozvodov, ktoré sa bez problémov prispôsobia miestnemu terénu. Riešenia na mieru umožňujú objednať materiál presne podľa potrieb.
Rokmi overená kvalita a spoľahlivosť produktov je zabezpečená dlhoročnou spoluprácou s technologicky vyspelými výrobcami, ktorí disponujú vlastným výskumom a vývojom. Získajte partnera, ktorý vám pomôže v každej fáze vášho projektu.
