Tento podrobný návod vás prevedie procesom správneho zapojenia izbového termostatu Salus AT10. Termostat Salus AT10 je obľúbené a jednoduché zariadenie určené na reguláciu vykurovacích systémov, ako sú plynové kotly, elektrické radiátory alebo podlahové vykurovanie. Cieľom tohto sprievodcu je zabezpečiť bezpečné a funkčné pripojenie termostatu k vášmu vykurovaciemu systému.
Bezpečnostné upozornenia pred zapojením
Pred začatím akýchkoľvek prác na elektrickom zapojení je nevyhnutné dodržiavať prísne bezpečnostné pokyny. Nedodržanie týchto pokynov môže viesť k poškodeniu zariadenia, úrazu elektrickým prúdom alebo požiaru. Odporúčame, aby zapojenie vykonal kvalifikovaný elektrikár, ak si nie ste istí svojimi schopnosťami.
- Odpojte napájanie: Pred manipuláciou s elektrickými vodičmi vždy vypnite hlavný prívod elektrickej energie (istíč, hlavný vypínač) k vykurovaciemu zariadeniu a k obvodom, s ktorými budete pracovať.
- Skontrolujte napätie: Použite tester napätia na overenie, že žiadne vodiče nie sú pod napätím.
- Používajte správne nástroje: Používajte izolované nástroje a dodržiavajte správne postupy pre prácu s elektroinštaláciou.
- Dodržujte schémy: Dôsledne sa riaďte schémami zapojenia a pokynmi uvedenými v tomto návode a v manuáli k vášmu kotlu.
Potrebné náradie a materiály
Pre úspešné zapojenie termostatu Salus AT10 budete potrebovať nasledujúce náradie a materiály:

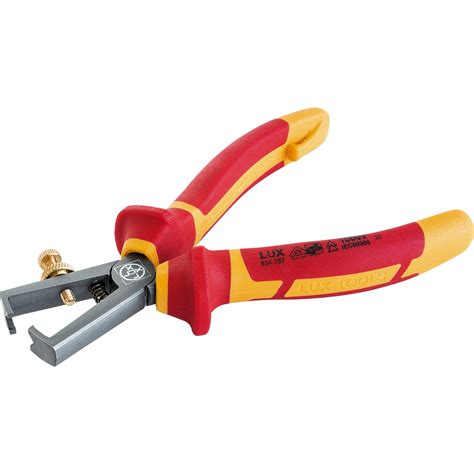

- Skrutkovače (plochý a krížový)
- Odizolovacie kliešte
- Multimeter alebo skúšačka napätia
- Vhodný elektrický kábel (zvyčajne 2- alebo 3-žilový, napr. CYKY-J 3x1.5mm²) - dĺžka závisí od vzdialenosti medzi termostatom a kotlom
- Hmoždinky a skrutky (pre montáž termostatu na stenu)
- Vŕtačka (ak montujete termostat na stenu)
Popis svorkovnice termostatu Salus AT10
Termostat Salus AT10 má jednoduchú svorkovnicu, ktorá zvyčajne obsahuje tri základné svorky pre pripojenie. Dôležité je správne identifikovať tieto svorky, aby sa zabezpečilo správne fungovanie.
- COM (Common / Spoločný): Toto je spoločný vodič, ktorý je pripojený k napájaniu (fáza) alebo k vstupu, ktorý očakáva signál od termostatu.
- NO (Normally Open / Normálne otvorený): Táto svorka je normálne otvorená a zatvára sa (spája sa s COM), keď termostat signalizuje potrebu vykurovania. Pripojuje sa sem ovládací vodič kotla.
- NC (Normally Closed / Normálne zatvorený): Táto svorka je normálne zatvorená a otvára sa (rozpája sa s COM), keď termostat signalizuje potrebu vykurovania. V prípade Salus AT10 sa táto svorka zvyčajne nepoužíva pre štandardné vykurovacie systémy, ktoré vyžadujú spínací kontakt.
Pre väčšinu vykurovacích systémov budete používať svorky COM a NO. Vždy si overte presné označenie svoriek na zadnej strane vášho konkrétneho termostatu Salus AT10 alebo v jeho manuáli.
Schémy zapojenia
Nasledujúce schémy ukazujú najbežnejšie spôsoby zapojenia termostatu Salus AT10 k vykurovacím zariadeniam. Pred zapojením si vždy preštudujte dokumentáciu vášho kotla alebo vykurovacieho systému, aby ste identifikovali správne svorky pre pripojenie izbového termostatu.
Zapojenie s plynovým kotlom
Väčšina moderných plynových kotlov má špeciálne svorky pre pripojenie izbového termostatu, ktoré sú označené ako "izbový termostat", "RT" (Room Thermostat) alebo podobne. Tieto svorky sú zvyčajne bezpotenciálové (reléové kontakty), čo znamená, že termostat iba spína alebo rozpína obvod, ktorý signalizuje kotlu, aby začal kúriť. Salus AT10 je navrhnutý pre takéto zapojenie.
- Pripojte jeden vodič zo svorky COM termostatu Salus AT10 k jednej zo svoriek pre izbový termostat na kotle.
- Pripojte druhý vodič zo svorky NO termostatu Salus AT10 k druhej svorke pre izbový termostat na kotle.
- Ak je k dispozícii uzemnenie, uistite sa, že je pripojené k správnej uzemňovacej svorke na kotle (ak to kotol vyžaduje pre pripojenie termostatu). Termostat Salus AT10 si nevyžaduje externé napájanie, pretože je napájaný batériami.
Zapojenie s elektrickým priamoohrevným ohrievačom (napr. elektrický radiátor)
Ak chcete termostatom Salus AT10 ovládať elektrický priamoohrevný ohrievač (ktorý nemá vlastný termostatický vstup), zapojenie je priamejšie, ale vyžaduje spínanie plného napätia cez termostat. Je kľúčové, aby ste sa uistili, že výkon ohrievača neprekračuje maximálnu spínaciu kapacitu relé termostatu Salus AT10 (zvyčajne 3A pre odporovú záťaž). Ak je výkon vyšší, musíte použiť stykač.
- Fázový vodič (L) z elektrickej siete pripojte k svorke COM termostatu Salus AT10.
- Vodič zo svorky NO termostatu Salus AT10 pripojte k fázovému vstupu elektrického ohrievača.
- Nulový vodič (N) a uzemňovací vodič (PE) pripojte priamo k elektrickému ohrievaču, obchádzajúc termostat.
Toto zapojenie je pre Salus AT10 menej typické, pretože jeho relé má obmedzenú spínaciu kapacitu. Pre vyššie výkony je nevyhnutné použiť externý stykač, ktorý bude spínaný termostatom.
Postup zapojenia krok za krokom
- Vypnite napájanie: Odpojte hlavný prívod elektriny k vykurovaciemu systému na ističi. Overte, že obvod je bez napätia.
- Zvoľte umiestnenie termostatu: Termostat umiestnite približne 1,5 metra nad podlahou na vnútornú stenu, mimo priameho slnečného svetla, prievanu alebo zdrojov tepla (radiátor, televízor). Uistite sa, že je dostatok priestoru pre káblové vedenie.
- Pripravte si kábel: Pretiahnite 2- alebo 3-žilový kábel od miesta inštalácie termostatu k miestu pripojenia na kotli.
- Otvorte termostat: Opatrne otvorte kryt termostatu Salus AT10 (zvyčajne sa odklápa alebo odskrutkuje).
- Zapojenie na termostate: Odizolujte konce vodičov kábla. Podľa zvolenej schémy zapojenia (najčastejšie COM a NO) pripojte vodiče do príslušných svoriek termostatu. Pevne dotiahnite skrutky svoriek.
- Montáž termostatu: Pripevnite základňu termostatu na stenu pomocou hmoždiniek a skrutiek. Uistite sa, že kábel je bezpečne vedený a nie je poškodený.
- Zapojenie na kotli: Nájdite svorky pre pripojenie izbového termostatu na vašom kotli (pozri manuál kotla). Pripojte druhý koniec kábla k týmto svorkám. Dodržujte polaritu, ak je uvedená, hoci pre bezpotenciálové kontakty to zvyčajne nie je kritické.
- Kontrola zapojenia: Ešte raz skontrolujte všetky pripojenia, či sú pevné a správne.
- Zavrite termostat: Nasaďte kryt termostatu Salus AT10 späť na základňu.
- Vložte batérie: Vložte batérie do termostatu Salus AT10 (zvyčajne 2x AA alebo AAA, podľa modelu).
- Zapnite napájanie: Znova zapnite hlavný prívod elektriny k vykurovaciemu systému.
Ako znova spárovať termostat SALUS RT s prijímačom
Testovanie funkčnosti
Po úspešnom zapojení je dôležité otestovať, či termostat správne komunikuje s vykurovacím systémom.
- Nastavte nízku teplotu: Na termostate nastavte požadovanú teplotu výrazne pod aktuálnu izbovú teplotu. Kotol by mal zostať v kľude.
- Nastavte vysokú teplotu: Zvýšte požadovanú teplotu na termostate výrazne nad aktuálnu izbovú teplotu. Po niekoľkých sekundách by ste mali počuť cvaknutie relé v termostate a kotol by sa mal spustiť (alebo začať prípravu na kúrenie).
- Pozorujte kotol: Skontrolujte, či kotol skutočne reaguje na povel termostatu.
- Vráťte teplotu: Po overení funkčnosti vráťte termostat na požadovanú teplotu, aby sa kotol vypol.
Ak kotol nereaguje, znova skontrolujte zapojenie, batérie v termostate a nastavenia kotla. V prípade pretrvávajúcich problémov kontaktujte kvalifikovaného technika.
Dôležité tipy
- Manuál kotla: Vždy majte po ruke manuál k vášmu kotlu. Obsahuje špecifické informácie o pripojení izbového termostatu.
- Správne umiestnenie: Uistite sa, že termostat je umiestnený na vhodnom mieste, kde presne meria teplotu miestnosti.
- Čistota kontaktov: Dbajte na čistotu kontaktov pri zapájaní.
- Batérie: Pravidelne kontrolujte a vymieňajte batérie v termostate, aby ste predišli výpadkom vykurovania.
