Výroba kotla na drevo

Kúrenie drevom je stále aktuálnym a obľúbeným spôsobom vykurovania rodinných domov či chát. Na trhu sú dostupné moderné kotly s vysokou účinnosťou, avšak mnohí domáci majstri sa púšťajú aj do vlastnej výroby kotlov, často s využitím dostupných materiálov, ako sú napríklad nádrže. Tento článok poskytuje komplexný prehľad o výrobe a fungovaní kotlov na drevo, vrátane špecifík pyrolýznych kotlov a akumulačných nádrží.

Typy kotlov na drevo

Existuje viacero typov kotlov na drevo, ktoré sa líšia konštrukciou, princípom spaľovania a účinnosťou. Od jednoduchých klasických kotlov až po moderné pyrolýzne a splyňovacie jednotky.

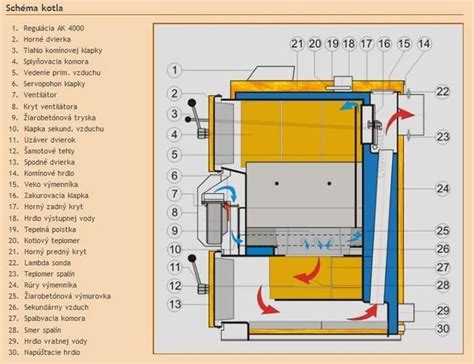

Klasické kotly na drevo

V štandardných prevedeniach kotlov na drevo sú často používané valcové generátory tepla. **Obdĺžnikové teleso nie je vhodné pre klasické kotly s dlhým horením.** Tieto zariadenia fungujú tak, že spaľovacia komora sa naplní drevom a zapáli zhora. Počas spaľovania paliva sa teleskopická rúra so záťažou a otvorom pre cirkuláciu vzduchu spúšťa. Kyslík vstupuje do ohniska prirodzeným ťahom alebo pomocou ventilátora. V klasickej schéme chýba výmenník tepla a voda na vykurovanie sa ohrieva priamo.

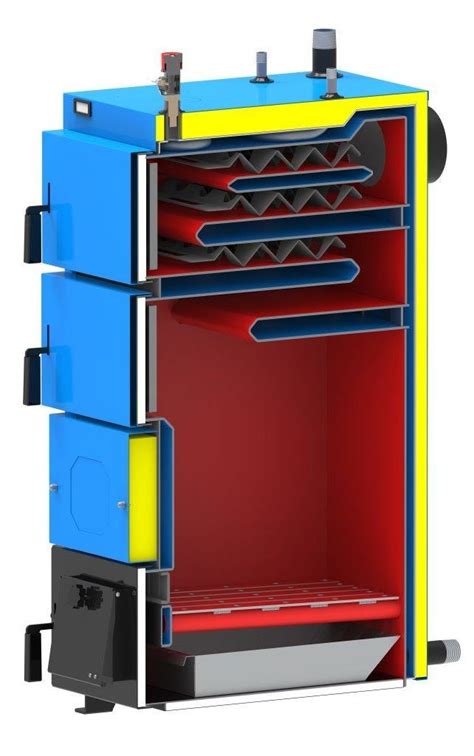

Pyrolýzne kotly na drevo

Pyrolýzne kotly, známe aj ako splyňovacie kotly, predstavujú pokročilejšie riešenie. V týchto zariadeniach drevo tleje pomalšie, pričom sa uvoľňuje horľavý plyn (drevoplyn). Ten následne vstupuje do samostatnej spaľovacej zóny, kde generuje dodatočnú tepelnú energiu. Pyrolýzne kotly sú oveľa účinnejšie a úspornejšie ako klasické, ale vyžadujú vyššiu kvalitu paliva (nižšiu vlhkosť dreva).

Konštrukcia pyrolýzneho kotla zahŕňa:

• Nakladacia komora: tu prebieha proces pyrolýzneho spaľovania paliva.
• Sekcia dodatočného spaľovania: tu horí drevoplyn.
• Výmenník tepla: často vo forme "košele", kde sa ohrieva voda pre vykurovací systém.
• Zariadenie na prívod vzduchu: zabezpečuje prívod primárneho (do pece) a sekundárneho (do komory na dodatočné spaľovanie) prúdu.
• Škrtiaci ventil: na reguláciu rýchlosti a objemu kyslíka.
• Regulátory teploty a výkonu: na optimalizáciu prevádzky.

Dve komory sú oddelené žiaruvzdorným krytom s tryskou a otvormi. Prietok sekundárneho vzduchu určuje rýchlosť ohrevu vody vo výmenníku tepla. Pyrolýzny kotol je schopný dosiahnuť účinnosť 85-95% pri 100% zaťažení. Pri nižšom zaťažení však účinnosť klesá, preto sa odporúča prevádzkovať zariadenie pri maximálnom zaťažení.

Šachtové kotly na dlhé horenie

Zariadenia, ktoré fungujú na princípe spaľovania konvenčného paliva, sú jednoduchšie ako pyrolýzne kotly. Ich konštrukcia zahŕňa:

• Ohnisko: zaberá približne 50% objemu zariadenia, často má obdĺžnikový tvar a jeho výška je o niečo menšia ako dĺžka celej konštrukcie.
• Otvor na nakladanie paliva: inštalovaný nad alebo zboku ohniska.
• Popolník: komora, kam prirodzene padá popol a zvyšné uhlie, inštalovaná pod ohniskom.
• Rošt: funguje ako deliaci rošt medzi vnútornými časťami kotla.
• Dvere: rozmery sa volia s ohľadom na možnosť súčasného prístupu k popolu aj k spodnej časti ohniska. Na reguláciu objemu vzduchu je na dvierkach nainštalovaná klapka.
• Sekcia s výmenníkom tepla: v projektoch šachtových kotlov sa používajú vodné alebo žiarové rúrkové konštrukcie. V komore výmenníka tepla je vytvorený otvor na vstup oxidu uhoľnatého.
• Komínové potrubie: vyrobené z kovu alebo tehly s tlmičom.

Po naložení a zapálení paliva uvoľňuje horľavé plyny. Tie vstupujú do komory s výmenníkom tepla cez otvor a ohrievajú ho. Dym uvoľňuje energiu a vychádza von potrubím a horúca voda vstupuje do vykurovacej siete.

Výroba vodného kotla na drevo z nádrže

Výroba vlastného kotla na drevo, najmä z dostupných materiálov ako je kovový sud, je ekonomickou alternatívou k továrenským výrobkom. Takýto kotol sa hodí predovšetkým do vidieckych domov či chát, kde je primárna potreba ohrevu vody pre domácnosť alebo vykurovanie.

Vodný titán - ohrievač vody na drevo

Kotly na drevo, ktoré ohrievajú vodu na sprchovanie alebo do vane, zahŕňajú "titány". Tieto zariadenia sú pomerne kompaktné a môžu byť inštalované priamo v kúpeľni alebo vo vhodnom rohu vidieckeho domu. Ich hlavnou výhodou je jednoduchosť a cenová dostupnosť. Dnes je možné kúpiť hotový titán, alebo si ho vyrobiť svojpomocne.

Čo je to teplovodný titán?

Toto zariadenie je vybavené spaľovacou a dúchacou komorou, na ktorej je na vrchu usporiadaná nádrž na vodu. Komínové potrubie zo sporáka s ohniskom prechádza cez nádrž s vodou, čím efektívne odovzdáva teplo vode. Hotové titány sú väčšinou vyrobené z ocele a majú smaltovaný alebo pozinkovaný vnútorný povlak. Ohnisko môže byť oceľové s liatinovými vložkami, alebo môže byť celé vyrobené z liatiny. Hotový výrobok obsahuje batériu, držiaky a sprchovú rúrku.

DIY titánová konštrukcia

Na výrobu titánu sú potrebné nasledujúce časti, z ktorých niektoré je možné vyrobiť a iné kúpiť:

• Dvere dúchadla a pece.
• Baldachýn.
• Komora pece.
• Klepnite.
• Nádrž na vodu.
• Dymové potrubie prechádzajúce cez nádrž na vodu.
• Teplomer.
• Koleno otáčania komínového kanála a komínová rúra.
• Deflektor na ochranu komína.
• Hadica alebo potrubie, golier, únia, spojka.
• Vodovodná batéria, rohový adaptér, sprchová hlavica, žeriavy s ventilmi, tee, objímka so závitom.
• Rošt a paleta na popol.

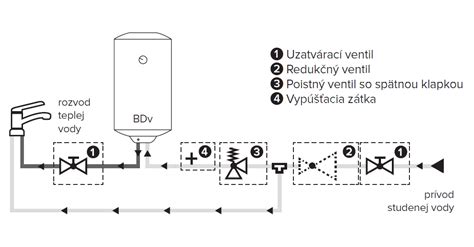

Studená voda je pripojená k titánu cez mixér so špeciálnym otvorom. Akonáhle sa titán zahreje a začne sa odoberať teplá voda, do zásobníka okamžite začne tiecť studená voda, ktorá nahradí použitú teplú vodu. **Je dôležité, aby sa nádrž neustále napĺňala vodou, aj keď pec prestane kúriť.**

Inštalácia titánu a bezpečnostné pravidlá

Pri inštalácii je potrebné dodržiavať pravidlá požiarnej bezpečnosti:

• Pripravte základňu z azbestu alebo muriva s plechom, minimálne 65 × 65 cm.
• Titán by mal byť od murovaných stien vo vzdialenosti 15-20 cm, od drevených obkladov nie menej ako 45-50 cm.
• Ohnisko izolujte od drevených stien azbestom alebo hrubým oceľovým plechom.
• Pred dvierkami pece položte ohňovzdorný náter (keramická dlažba alebo plech).
• Potrubie spalín čistite ročne a kontrolujte jeho celistvosť.

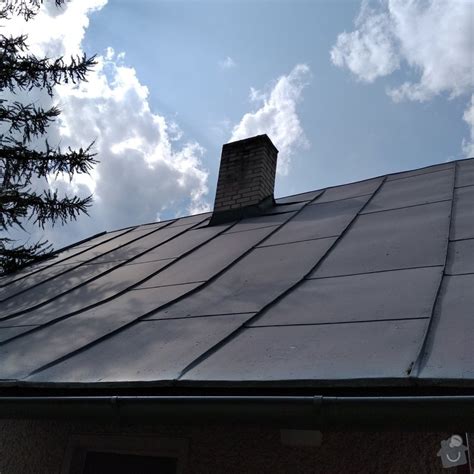

• Komín na plochej streche by mal byť zdvihnutý meter alebo pol nad ňou, na šikmej streche podľa pravidiel pre umiestnenie potrubia.

Využitie ručne vyrábaného titánu

Titán je možné inštalovať aj pri absencii centrálneho zásobovania vodou. V takom prípade sa inštaluje skladovacia nádrž na vodu vo vzdialenosti 0,5 - 1 m nad titánovou nádržou. Voda sa zbiera vopred a pri otvorení ventilu č.19 tečie do titánu. Pri plnení nádrže je potrebné otvoriť kohútik umiestnený na stene (č. 5).

Počas prevádzky titánu je dôležité sledovať teplotu a tlak, aby nedošlo k prehriatiu alebo explózii. Na tento účel sa do potrubia zapája špeciálne potrubie vyvedené do prídavnej expanznej nádoby, ktorá znižuje tlak. Do 25-30 minút po rozohriatí rúry dosiahne teplota 45-65 stupňov. **V žiadnom prípade sa nesmie zakladať oheň horľavými látkami a voda sa nemôže priviesť do varu, pretože sa vytvorí vodný kameň a zníži sa prenos tepla.**

Vlastný teplovodný kotol z kovového suda

Jednoduchý dizajn najjednoduchšieho kotla na 200 litrov možno vyrobiť nezávisle s minimálnymi nákladmi. Na výrobu ohrievača vody budete potrebovať:

• Kovový sud s objemom 200 litrov.
• Potrubie s hrubými stenami (3-4 mm) a priemerom zodpovedajúcim priemeru suda.
• Komín rúrka, priemer 15-20 cm, dĺžka závisí od výšky domu.
• Kus rúry nazývaný "koleno" - pre odpadové zariadenie ventilu.
• Dvierka pece a dúchadla, rošt.
• Oceľový plech s hrúbkou 5 mm a plochou 3 m² na výrobu dna a prekrytia spaľovacej a dúchacej komory.

Na prácu sú nevyhnutné kvalitné nástroje na rezanie a zváranie kovov.

Postup výroby:

1. Z oceľových plechov vyrežte dva kruhy podľa priemeru potrubia - pre dno a prepážku medzi dúchadlom a ohniskom.
2. Vo veľkej rúre, z ktorej bude vyrobená spodná časť kotla, vyrežte otvory pre pec a dúchadlo. Zvárané kusy kovu môžu slúžiť ako dvere, ktoré sú nasadené na zvárané pánty.
3. Kovový kruh privarte ku kusu rúry - toto bude spodok dúchadla.
4. V druhom kovovom kruhu pre spodok pece vyrežte obdĺžnik alebo štvorec pre uško roštu. Tento kruh bude slúžiť ako oddelenie medzi ohniskom a dúchadlom.
5. Presne v strede spodnej časti suda a vrchu jeho roviny vyrežte otvory pre komínové potrubie, ktoré by malo byť vyššie ako sud o 15-20 centimetrov. Potom je potrubie vložené a zvárané kontinuálnym švom.
6. V každom sude je malý okrúhly otvor v hornej rovine, do ktorého je potrebné privariť kus rúry vo forme kolena. Ďalej je jeho druhý koniec pripojený ku komínovému potrubiu - táto časť bude fungovať ako poistný ventil, ktorý znížením tlaku zabráni prehriatiu kotla.
7. Na jednej strane suda, na jeho spodnej časti, vyrežte otvor do kovovej rúrky - cez ňu sa bude odoberať teplá voda. Do hornej časti suda sa zareže potrubie pripojené k inštalatérstvu, odkiaľ bude prúdiť voda.
8. Spodná časť kotla, ktorá je v skutočnosti sporákom, musí byť inštalovaná na pripravenom základnom pódiu z dvoch radov tehál.
9. V záverečnej fáze je sud inštalovaný na rúre stojacej na základni a privarený k nej kontinuálnym zvarom.
10. Komín sa inštaluje ako posledný. Komínové potrubie je pevne nasadené na potrubie, upevnené a zbierané po častiach je vedené von cez strechu.

Akumulačná nádrž pre kotol na drevo

Akumulačná nádrž je dnes už pomerne bežnou súčasťou vykurovacieho systému, jej pozitívny prínos je skutočne pozorovateľný ako na spotrebe tak aj na komforte vykurovania. Pre správny chod moderného kotla na drevo je jej inštalácia kľúčová, pretože dokáže prebytočné teplo uchovať na neskoršie využitie.

Výpočet ideálneho objemu akumulačnej nádrže

Pre optimálne využitie nádrže je najprv potrebné vyrátať množstvo tepla, ktoré kotol dodá do vykurovacieho systému na jedno priloženie paliva. Ak nepoznáme dobu horenia na nominálny výkon, môžeme si ju vypočítať. Na to potrebujeme poznať výhrevnosť paliva (drevo - cca. 13 MJ/kg, čierne uhlie - cca. 25 MJ/kg, hnedé uhlie - cca. 17 MJ/kg).

Pre výpočet vhodnej akumulačnej nádrže potrebujeme:

• Q - množstvo tepla, ktoré kotol vytvorí na jedno priloženie.
• T - teplotu, na akú bude kotol kúriť (pri akumulačnej nádrži ideálne 80-85°C).
• Ts - teplota, na ktorej udržiavame spiatočku kotla (minimálne 55°C, ideálne o 20° nižšia ako teplota výstupu z kotla).

Vzorec na výpočet objemu (V) akumulačnej nádrže je:

V = Q * ( 860 / (T - Ts))

Takto vypočítaný objem akumulačnej nádrže zabezpečí dostatočný objem na uloženie prebytku tepla.

Príklad výpočtu

Budeme kúriť drevom. Máme bežný kotol s výkonom 25kW, účinnosťou 80% pri dreve a objemom spaľovacej komory 40 litrov. Budeme kúriť na 80°C a spiatočku kotla budeme držať na 55°C.

Moderné technológie a vylepšenia

Moderné kotly na drevo ponúkajú rad funkcií, ktoré zjednodušujú obsluhu a zvyšujú komfort vykurovania:

• Elektronická riadiaca jednotka: ovláda nielen kotol, ale aj všetky prvky vykurovacieho systému (napr. ohrev teplej vody).
• Odťahový ventilátor: moduluje priebeh spaľovania paliva a aktuálny výkon, čo výrazne uľahčuje rozhorenie ohňa a zefektívňuje kúrenie.
• Signalizácia dochádzajúceho paliva: kotol upozorní majiteľa, že dochádza palivo.
• Mobilná aplikácia a Wi-Fi pripojenie: umožňuje sledovať všetky parametre vykurovania na diaľku.
• Snímač vonkajšej teploty: umožňuje ekvitermickú reguláciu vykurovania.
• Veľké dvere a násypná šachta: predlžujú čas bez prikladania paliva.
• Vysoká účinnosť: zabezpečuje efektívne využitie energie paliva a znižuje spotrebu.

Kotle s dlhým horením

Kotle s dlhým horením dokážu vykurovať dom oveľa dlhšie na jedno priloženie paliva. Namiesto bežných 2-4 hodín, jedna záložka v kotloch s dlhým horením vydrží aspoň na 8-12 hodín prevádzky.

Prestavba kotla na pelety

Pre tých, ktorí hľadajú ešte vyšší komfort a automatizáciu, je možná prestavba existujúceho kotla na pelety. Horáky na pelety PellasX sú vhodné pre takmer každý typ kotla na tuhé palivo alebo kotla na vykurovací olej. Inštaláciou horáka získame moderné, plne automatické zariadenie bez nutnosti výmeny celého kotla.

Súčasťou takéhoto systému sú:

• Horák na pelety: vyberá sa podľa druhu peliet.
• Regulácia: štandardne dodávaná s horákom, možnosť dotykového panelu a pripojenia na internet.
• Podávač paliva: štandardne 2 m, možné predĺžiť.
• Zásobník na pelety: s objemom 300, 600, 1200 litrov.

Prestavba na pelety prináša výhody ako modulácia výkonu spaľovania, úspora paliva a minimalizácia potreby častého prikladania a čistenia.

Podrobné pokyny na výrobu kotla z tehly a kovu

Pre výber správneho dizajnu sa odporúča zvážiť plochu miestnosti a druh paliva. Ak je kotol postavený pre garáž alebo malý vidiecky dom, nie je vždy potrebný vodný okruh, pretože ohrev prebieha z povrchu zariadenia konvekciou horúceho vzduchu. **Pre zvýšenie účinnosti je možné zariadenie doplniť systémom núteného vháňania vzduchu s ventilátorom.**

Ak má miestnosť vykurovaciu sieť s kvapalným chladivom, vyberajú sa projekty s okruhom vo forme „cievky“ na báze potrubí. Druh paliva ovplyvňuje objem komory. Na spaľovanie dreva sú vhodné projekty pre kotly so zväčšenými rozmermi ohniska. Pri použití peliet alebo hoblín je možné nainštalovať zásobník na automatické podávanie granúl. Najjednoduchšie je postaviť štruktúru na báze kovu s tehlou, kde sa z okrúhlych a obdĺžnikových profilových rúrok vyrába výmenník tepla, ktorý sa inštaluje priamo do tehlového kotla.

Potrebné materiály a nástroje

Na výrobu tela použijeme:

• Piesok na maltu.
• Ohňovzdorná tehla na pec (alternatívou je žiaruvzdorný analóg).
• Liatinový rošt.
• Hotové dvierka pre popolník a ohnisko (nakladací otvor).

Konštrukcia výmenníka tepla zahŕňa:

• Okrúhle potrubia: 8 ks. 800x50 mm, 4 ks. 300x40 mm.
• Obdĺžnikové potrubné profily: 5 ks. 300x50 mm, 1 ks. 500x50 mm.
• Úseky potrubia pre okruhy prívodu a odvodu vody v systéme: 2 ks. 100-150x50 mm.
• Kovové platne 60x40 mm na uzavretie kĺbov.

Na zníženie nákladov sa vyberajú bezšvíkové výrobky z legovanej ocele triedy 20. Pri konštrukcii výmenníka tepla a kotla sa používajú:

• Brúska, rezačka (plynová alebo plazmová verzia).
• Kliešte, kliešte, vŕtačka, ruleta, kovové rohy.
• Zvárací stroj, ochranná maska, úroveň.
• Vhodné elektródy na montáž dlho horiaceho vykurovacieho zariadenia: MP-3S alebo ANO-21.

Ako postaviť štruktúru vlastnými rukami krok za krokom

Výmenník tepla sa montuje ručne zo 4 rúrok 60x40 mm, okrúhlych polotovarov D40 a D50 mm. Optimálna hrúbka steny je 3 - 5 mm. Z obdĺžnikových rúrok s dĺžkou 300 mm vyrobte vertikálne regály - 2 pred a 2 za pokladňou.

1. Na zadnej strane dvoch rúrok pre predné zvislé stĺpiky vyrežte 4 okrúhle otvory s priemerom 50 mm. Nerovné povrchy brúste brúskou.
2. Na každej z dvoch zadných zvislých rúrok pozdĺž širokej roviny a 40 mm pozdĺž úzkej strany vyvŕtajte 4 okrúhle otvory s priemerom 50 mm. **Nerovnosti na povrchu potrubí je povinné odstrániť brúskou pre presné zváranie.**

Príprava stojana na pripojenie

1. V spodnej obdĺžnikovej rúre s dĺžkou 500 mm, umiestnenej pred kotlom, vyrežte okrúhly otvor s priemerom 50 mm na prívod studenej vody.
2. V hornom protiľahlom rohu zadného zvislého stĺpika vyrežte okrúhly otvor rovnakého priemeru, aby sa do vykurovacieho systému mohla dostať ohriata voda.
3. Predné zvislé stĺpiky sa spájajú so zadnou 8 dlhými (800x50 mm) okrúhlymi rúrami. Sú umiestnené kolmo na seba a zvarené.
4. Medzi zadnými stĺpikmi sú 4 krátke (300x40 mm) okrúhle rúry. Sú inštalované pod prednými stĺpikmi.
5. Dlhá (500x50 mm) obdĺžniková rúra s otvorom pre návrat. **Všetky hrany sú umiestnené striktne kolmo na seba. Zváranie sa vykonáva na rovnom povrchu, aby sa predišlo deformáciám.** Stĺpiky a rúry je lepšie spájať s asistentom.
6. Keď je rám výmenníka tepla pripravený, krátke úseky (100-150x50 mm) sú privarené k pripojovacím bodom vykurovacieho systému a všetky otvorené konce stojanov sú pokryté kusmi kovu.

Kontrola výmenníka tepla na nepriepustnosť

Pred inštaláciou sa spodný otvor uzavrie a nádoba sa naplní vodou cez horný otvor. Štruktúra sa nachádza vo vertikálnej polohe. Ak nie sú žiadne netesnosti, výmenník tepla je pripravený na inštaláciu.

Pred výstavbou tehlovej budovy stavajú betónový základ s prihliadnutím na rozmery zariadenia. Na ňom je umiestnená dúchacia komora, namontovaný je rošt. Výmenník tepla je inštalovaný so sklonom smerom k prívodu studenej vody. Výstupné potrubie musí byť umiestnené nad akýmkoľvek horným bodom konštrukcie. Minimálny výškový rozdiel je od 10 mm alebo viac. Tým sa eliminuje riziko vzniku vzduchových uzáverov a zlepšuje sa cirkulácia vody. **Medzi tehlovým povrchom a vonkajšou časťou výmenníka tepla musí byť ponechaná medzera minimálne 10 mm.**

Hotová konštrukcia s potrubím je obložená ohňovzdornými alebo šamotovými tehlami. Optimálna hrúbka stien ohniska je ½ bloku. Otvory sú ponechané vopred a nainštalované 2 dvere: nižšie - pre prístup k miestu zapálenia, čistenie ohniska a popolníka; vrch - na nakladanie paliva. Tie sú inštalované na veku alebo prednej stene zariadenia. Spodné dvierka je možné v prípade potreby vymeniť za dve samostatné menšie. Murovanie prebieha s povinným previazaním stehov. Vonkajší tehlový plášť je postavený aspoň nad rúrami o 20-30 mm. Horná časť je pokrytá liatinovým plechom pre rýchlu demontáž v prípade potreby. Konštrukcia využíva komín vyrobený z kovu alebo tehlových zvyškov. Je inštalovaný vo výške od 5 metrov alebo viac vzhľadom na úroveň roštu.

Pripojenie zariadenia k vykurovaciemu okruhu

Hotové zariadenie je navrhnuté na prevádzku v autonómnej sieti s prirodzenou a nútenou cirkuláciou nosiča energie. V prvom prípade sa vykonajú nasledujúce akcie:

• Z kotla je vytiahnutá priama rúra, na ktorej je pripojená bezpečnostná skupina.
• Používaním odpaliska vybavte obchvat.
• Zariadenie pripojené k vykurovaciemu systému cez 2 potrubia.
• Všetky spoje musia byť obalené kúdeľou a zakryté tmelom.

Ako sa vyhnúť problémom počas výstavby a prevádzky

• Zariadenie je nainštalované iba na betónovom podklade. Valcovaná oceľ nedokáže vydržať hmotnosť a kotol sa prehýba, čo vedie k strate tesnosti spojov a poškodeniu potrubí.
• Neodporúča sa používať domáce dvierka pre ohnisko a popolník. Najmenšie nezrovnalosti znižujú účinnosť spaľovania dreva a je možný únik uhlia cez praskliny s následným vznietením. Ak si vyrábate dvere sami, urobte ich presne pre otvor, medzi vrstvami zabezpečte klapky a tepelnú izoláciu.
• Ak sa v lokálnej vykurovacej sieti používa kotol s výmenníkom tepla, obehové čerpadlo sa inštaluje na spätnom potrubí. Zariadenie tak pracuje v šetrnom režime po celých 6 rokov alebo viac.
• Na vyriešenie problému nízkoteplotnej korózie sa na obtok (prepojku) inštaluje trojcestný termostatický ventil a nastavuje sa na 55 stupňov.
• Pretrvávajúci zápach kreozotu a dym v kotolni naznačujú nízku kvalitu paliva. Lacné drevené podvaly nie sú vhodné na vykurovanie a na stenách tvoria popol a zvyšky uhlia za menej ako deň horenia.
• Na elimináciu tepelných strát komínom je komín vybavený tlmičom. Zabraňuje úniku ohriateho vzduchu a znižuje rýchlosť spaľovania paliva.

Metóda kontroly pred spustením

Na zostavenie kotla s dlhým spaľovaním a výmenníkom tepla bez vonkajšej pomoci stačia základné zváračské zručnosti. Pred prvým spustením kotla vykonajte 24-hodinovú hydraulickú skúšku:

1. Uzatváracie ventily a kohútiky sú otvorené.
2. Do systému sa privádza voda.
3. Tlak sa zvýši na 1,3 atm.

Jednoduchá metóda pomáha zabezpečiť, aby nedošlo k žiadnym únikom. Nezabudnite skontrolovať závitové spoje a zvary. Úroveň tlaku by mala zostať nezmenená. Ak sa zistia akékoľvek problémy, kotol sa odpojí od vykurovacej siete a problémy sa odstránia.
