Regulácia vykurovacích systémov je kľúčová pre dosiahnutie optimálnej teploty a zároveň úspory energie. V tomto článku sa zameriame na termostaty s teplotným čidlom, ktoré slúžia na presné riadenie prevádzky vykurovacích systémov, najmä obehových čerpadiel a kotlov, pričom niektoré modely zvládajú aj vysoké teploty až do 300°C.
Princíp fungovania termostatov s teplotným čidlom
Termostaty s teplotným čidlom sú navrhnuté na monitorovanie a reguláciu teploty v rôznych častiach vykurovacieho systému. Ich hlavnou funkciou je spínať alebo odpájať elektrický obvod na základe dosiahnutia nastavenej teploty. Toto sa najčastejšie týka riadenia prevádzky obehového čerpadla, ktoré zabezpečuje cirkuláciu vykurovacej vody v systéme, alebo zapínania a vypínania samotného kotla.
Ako fungujú:
- Snímanie teploty: Teplotné čidlo (sonda) umiestnené na kľúčovom mieste (napr. na potrubí kotla, v bojleri, v akumulačnej nádrži) nepretržite meria aktuálnu teplotu.
- Porovnanie s nastavením: Termostat porovnáva nameranú teplotu s vopred nastavenými hodnotami (spínacia a vypínacia teplota).
- Spínanie/Odpojenie: Ak teplota dosiahne nastavenú spínaciu hodnotu, termostat zopne kontakt a spustí napríklad obehové čerpadlo. Ak teplota dosiahne nastavenú vypínaciu hodnotu, kontakt sa rozpojí a čerpadlo alebo kotol sa vypne.
Tieto termostaty nachádzajú uplatnenie najmä pri:
- Nahrievaní zásobníka TÚV alebo akumulačnej nádrže.
- Ochrane kotlového okruhu pred prehriatím alebo nízkou teplotou.
- Riadení chodu obehového čerpadla v závislosti od teploty vykurovacej vody.
Typy termostatov a ich využitie
Na trhu existuje viacero typov termostatov s teplotným čidlom, ktoré sa líšia konštrukciou, spôsobom montáže a rozsahom použitia:
Príložné termostaty
Klasickým a najjednoduchším typom je príložný termostat. Funguje na princípe bimetalu, ktorý pri dosiahnutí nastavenej teploty mechanicky zopne alebo rozopne kontakt. Montuje sa priamo na potrubie pomocou svorky alebo držiaka. Jeho výhodou je jednoduchá inštalácia a cena. Používa sa najmä na spínanie fázy obehového čerpadla.
Príkladom použitia je situácia, kedy chcete, aby sa obehové čerpadlo spustilo až po dosiahnutí určitej teploty vody v kotlovom okruhu, napríklad 60°C, a aby sa vyplo pri poklese teploty.
Termostaty s jímkou (ponorné sondy)
Tieto termostaty sú vybavené sondou, ktorá sa zasúva do špeciálnej jímky (puzdra) umiestnenej priamo v potrubí alebo v nádobe. Umožňujú presnejšie a priamejšie meranie teploty kvapaliny. Sú ideálne pre reguláciu teploty v bojleroch, akumulačných nádržiach alebo priamo v kotlovom okruhu.
Niektoré modely, ako napríklad HA-STC-1000, ponúkajú možnosť regulácie teploty v rozmedzí od -50°C do 99.9°C s presnosťou 0.1°C a dokonca disponujú dvoma nezávislými okruhmi s výstupnými relé, čo umožňuje komplexnejšie riadenie systému.
Kapilárne termostaty
Kapilárne termostaty sú ďalšou možnosťou, často využívanou pre ich spoľahlivosť a možnosť nastavenia dvoch úrovní teplôt - spodnej spínacej a hornej vypínacej. Sú ideálne pre reguláciu vyhrievania bojlerov, kde potrebujete, aby sa kotol spustil napríklad pri 40°C a vypol pri 65°C.
Digitálne a programovateľné termostaty
Moderné digitálne termostaty ponúkajú pokročilejšie funkcie, ako je programovanie rôznych teplotných režimov počas dňa alebo týždňa, možnosť nastavenia hysterézie (citlivosti spínania) pre menšie výkyvy teploty a často aj bezdrôtové pripojenie. Termostaty ako SALUS 091FLv2 sú skvelou voľbou pre plynové kotly, ponúkajú 9 programov, 3 teplotné úrovne (komfortná, ekonomická, protizámrzná) a beznapäťové spínanie.
Kľúčové vlastnosti digitálnych termostatov:
- Programovateľnosť (denné, týždenné programy)
- Nastaviteľná hysterézia (napr. ±0,25 °C alebo ±0,5 °C)
- Beznapäťové spínanie (univerzálne pre rôzne typy kotlov)
- Možnosť ovládania vykurovania aj chladenia
- Niektoré modely s Wi-Fi pripojením pre ovládanie na diaľku (napr. COMPUTHERM B300)
Ako naprogramovať termostat Honeywell
Špecifické aplikácie a riešenia
Regulácia obehového čerpadla k podlahovému kúreniu
Pre podlahové kúrenie je dôležité zabezpečiť rovnomernú cirkuláciu vody. Kvalitný príložný termostat pre obehové čerpadlo môže byť vhodným riešením, ktoré zabezpečí, že čerpadlo bude pracovať len vtedy, keď je teplota vody v systéme dostatočná pre efektívne vykurovanie.
Riadenie vykurovania s dvoma nezávislými zónami
V prípadoch, kedy je potrebné regulovať teplotu v dvoch rôznych zónach (napr. prízemie a podkrovie) nezávisle od seba, je možné použiť špeciálne priestorové termostaty s dvoma nezávislými ovládaniami. Alternatívou môže byť použitie dvoch bezdrôtových termostatov s jedným prijímačom, ktorému sa nastavia rovnaké adresy.
Termostaty pre vysoké teploty
Existujú aj špecializované termostaty určené pre aplikácie s extrémne vysokými teplotami, ktoré môžu dosahovať až 300°C. Tieto sú často používané v priemyselných aplikáciách alebo pri špecifických vykurovacích systémoch. Pri výbere takéhoto termostatu je dôležité zohľadniť typ čidla (napr. pre dymovod, kde môžu teploty presahovať 500°C, je potrebné špecializované riešenie, ktoré však nemusí byť bežne dostupné).
Regulácia trojcestného ventilu
Niektoré termostaty, ako napríklad TC 11M, sú určené priamo na riadenie trojcestného ventilu. V kombinácii s izbovým termostatom môžu zabezpečiť, aby sa pri dosiahnutí požadovanej teploty v miestnosti trojcestný ventil uzavrel a púšťal len minimálne množstvo horúcej vody, pričom čerpadlo zostáva v chode, aby sa predišlo prehrievaniu systému.
Na čo si dať pozor pri výbere a inštalácii
Pri výbere a inštalácii termostatu s teplotným čidlom je dôležité zvážiť nasledujúce faktory:
- Typ vykurovacieho systému: Plynový kotol, kotol na tuhé palivo, elektrické kúrenie, podlahové kúrenie.
- Požadovaný rozsah teplôt: Bežné vykurovanie (do cca 90°C) alebo špecifické aplikácie (až do 300°C).
- Typ a umiestnenie čidla: Príložné, ponorné do jímky, kapilárne.
- Spôsob pripojenia: Drôtové alebo bezdrôtové.
- Napájanie: Batérie, zo siete kotla alebo externý zdroj.
- Doplňujúce funkcie: Programovanie, Wi-Fi, ovládanie viacerých zón.
- Správne umiestnenie termostatu: Vyhnite sa umiestneniu na priamom slnku, v prievane alebo na studenej stene, ktoré by mohli skresliť meranie teploty.

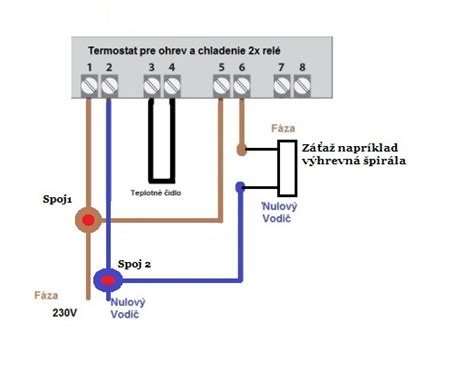

- Správne zapojenie: Dôsledne dodržujte schému zapojenia výrobcu. Pri ovládaní kotla často nie je potrebné pripájať 230V priamo do termostatu, pretože kotol má vlastné napájanie pre termostat.
V prípade pochybností o správnom výbere alebo zapojení je vždy odporúčané konzultovať sa s odborníkom alebo sa riadiť pokynmi výrobcu. Nesprávna inštalácia môže viesť k nesprávnej funkcii systému, neefektívnemu vykurovaniu alebo poškodeniu zariadenia.
