Pojem indukčný ohrev je dnes dôležitý pre každého, pretože sa nepoužíva len v priemysle, ale je bežný aj v každodennom živote. Napríklad elektromagnetický varič, ktorý používame, funguje na princípe indukčného ohrevu. Pozrime sa teda bližšie na to, čo je elektromagnetický indukčný ohrev a jeho princíp činnosti.
Úvod do technológie indukčného vykurovania
Definícia a základný princíp

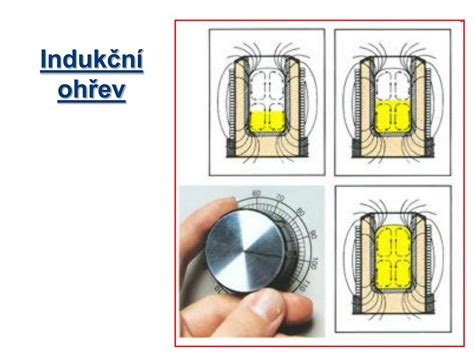

Elektromagnetický indukčný ohrev, alebo skrátene indukčný ohrev, je spôsob ohrevu vodivých materiálov, ako sú kovové materiály. Ako už názov napovedá, indukčný ohrev využíva elektromagnetickú indukciu na generovanie prúdu vo vnútri ohrievaného materiálu, pričom na dosiahnutie účelu ohrevu sa spolieha na energiu týchto vírivých prúdov. Indukčné vykurovanie je proces premeny elektrickej energie na tepelnú energiu.
Princíp spočíva v tom, že obvod usmerňovača premieňa striedavý prúd na jednosmerný prúd a potom ho premieňa na vysokofrekvenčnú elektrinu cez obvod meniča. Pri prechode vysokofrekvenčnej elektriny cez uzavretú cievku sa vytvorí magnetické pole. Keď magnetické siločiary v magnetickom poli prechádzajú kovom, generuje sa indukovaný prúd, ktorý spôsobí, že sa kov zahreje. Technológia indukčného ohrievača je vyvinutá na základe Faradayovho zákona o indukcii, ktorý je formou aplikácie tohto zákona.
Všeobecné aplikácie a výhody
Indukčný ohrev sa v súčasnosti široko používa v priemyselnom a civilnom vybavení. Používa sa najmä na tepelné spracovanie kovov, tepelné spracovanie (žíhanie, predhrievanie hriadeľového tepelného spracovania, horúca montáž, kovanie, vyrovnávanie a temperovanie), zváranie a tavenie.
Medzi hlavné výhody indukčného vykurovania patria:
- Rýchla rýchlosť ohrevu a menšia oxidácia a oduhličenie obrobku.
- Rovnomerné vykurovanie a presnosť regulácie vysokej teploty.
- Nízka spotreba energie a žiadne znečistenie.
Detailný pohľad na princíp činnosti indukčných zariadení
Elektromagnetická indukcia a vírivé prúdy
Elektromagnetická indukcia je široko používaná pri varení po celom svete. Vírivé prúdy sú kruhové prúdy vo vodiči spôsobené aplikáciou meniacich sa magnetických polí. Princíp je odvodený od Faradayovho zákona elektromagnetickej indukcie, ktorý hovorí, že akákoľvek zmena hustoty magnetického poľa vo vodivej cievke vytvorí napätie v tejto cievke.
Zmeny v magnetickom poli v blízkosti hrnca generujú malé napätie vo vnútri, a vďaka nízkej impedancii hrnca prúd preteká kovom. Tento prúd sa následne premieňa na tepelnú energiu, ohrievajúc jedlo v hrnci. Vírivé prúdy sa vyskytujú v akomkoľvek vodiči, bez ohľadu na jeho magnetizmus. Víry sú koncentrované blízko vodivej plochy a exponenciálne klesajú s vzdialenosťou od povrchu.
Dve najpoužívanejšie zliatiny nehrdzavejúcej ocele pre indukčné variče sú 430 a 304. Pre zliatinu 430 je merný odpor (RHO) 2.6×10^-6 (1/Ωm). Pre zliatinu 304 je hodnota RHO 1.45×10^-6 (1/Ωm). Väčšina konštrukcií hrncov je výrazne hrubšia ako hĺbka prieniku (skin depth).
Rezonančné obvody a úloha hrnca

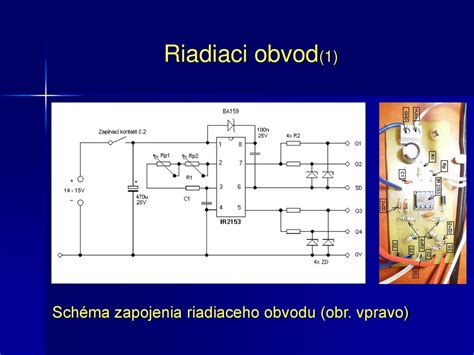

Pre jedno jednotkový varič alebo varič ryže sa zvyčajne používa quasi-rezonančný posilňovací obvod. Tento typ obvodu má menej komponentov. Typicky sa spoliehajú na 1200V alebo 1350V IGBT a môžu byť pripojené k usmernenému a filtrovanému 120V alebo 240V AC vedeniu.

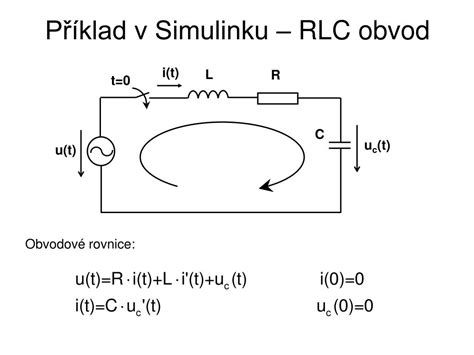

Rezonančný obvod RLC je pripojený k usmernenému AC vstupu cez IGBT spínač. V preferovanom prevádzkovom režime IGBT vedie prúd a ukladá energiu do induktora a kondenzátora. Keď je vypnutý, obvod rezonuje a napätie sinusovo stúpa nad vstupnú úroveň. Keď je napäťová slučka uzemnená, spínač opäť vedie prúd a opäť ukladá energiu.
Hoci sú časti induktora a kondenzátora štruktúry RLC v tejto schéme zrejmé, odpor nie je. Hrnec funguje ako magnetické jadro a odpor induktora, čím vytvára záťaž (alebo tlmiaci) odpor. Bez hrnca by napätie stúplo veľmi vysoko, pretože ide o veľmi vysoko nabitý obvod, čo by mohlo poškodiť IGBT. Indukčný varič bude obsahovať ochranný obvod, ktorý ho chráni pred situáciou „bez hrnca“.
Tlmiaci odpor R v ekvivalentnom obvode je zložený z dvoch rôznych mechanizmov strát. Prvý mechanizmus strát je spôsobený vírivými prúdmi, ktoré sú inherentné každému vodivému materiálu.
Hysterézne straty
Okrem vírivých prúdov, ak sa v hrnci používa magnetický materiál, uvažujú sa aj hysterézne straty. Väčšina súčasných indukčných varičov vyžaduje magnetický riad, pretože zvýšené straty zlepšujú celkový výkon indukčného variča. Hysterézne straty sa vyskytujú vo všetkých materiáloch, ktorých permeabilita je väčšia ako permeabilita vzduchu. Keď sa magnetické pole aplikované na magnetický materiál zvýši a potom klesne na svoju počiatočnú hodnotu, výsledné pole v materiáli sa nemôže zodpovedajúcim spôsobom vrátiť na svoju počiatočnú úroveň. Rozdiel predstavuje hysteréznu stratu, ktorá je výsledkom tepla generovaného preusporiadaním magnetického poľa.
Vlastnosti cievky
Indukčný varič zvyčajne používa quasi-rezonančnú výkonovú sekciu alebo polovičný mostík rezonančný obvod. Charakteristiky cievky sú rovnaké bez ohľadu na obvod. Vysokofrekvenčné, vysokoprúdové impulzy sa aplikujú na cievku, čím sa vytvára silné magnetické pole, ktoré je následne absorbované hrncom a premieňa sa na teplo. Hoci je možné merať hodnoty indukčnosti a kapacity, konečný obvod je oveľa zložitejší, pretože hrniec ako jadro induktorovej cievky mení jej parametre.
Prevádzkové aspekty a výhody indukčných zariadení
Energetická efektívnosť a ekológia
Zariadenie na indukčné vykurovanie je v dnešnej dobe podporované ako ekologické zariadenie na ochranu energie a životného prostredia, ktoré je obľúbené v vykurovacom priemysle. Dôvodom je, že efektívne elektromagnetické indukčné zariadenie na úsporu energie je nový typ vykurovacích výrobkov na úsporu energie, s významným účinkom úspory energie, rýchlosťou vykurovania, vysokou tepelnou účinnosťou, znižuje teplotu výrobného prostredia, bezúdržbové a ďalšie významné vlastnosti. Pritom nemá žiadny vplyv na pôvodný výrobný proces a prevádzkový postup.
Takéto zariadenia sú široko používané v spracovaní plastov a podobných vykurovacích odvetviach. Používatelia zariadení na indukčné ohrievače sú zvyknutí na elektromagnetické ohrievače a väčšina z nich vie, že sa rýchlo vykurujú a môžu ušetriť energiu.
Nastavenie a zobrazenie prevádzkových parametrov
Pre optimálnu prevádzku je dôležité vedieť, ako nastaviť režim zobrazenia ohrievača elektromagnetickej indukcie. Keď je elektromagnetické ohrievanie zapnuté, predvolené zobrazenie je najvyššej polohy prevodového stupňa, indikátor ozubenia svieti. Stlačením ľavých a pravých klávesov je možné zmeniť režim displeja, zľava doprava, nasledovne:
- Frekvencia: Zobrazuje frekvenciu oscilácie elektromagnetickej vykurovacej cievky. Pozorovaním hodnoty frekvencie sa určuje, či je príslušná cievka v poriadku.
- Teplota: Všeobecná konfigurácia zobrazuje teplotu tepelného drezu. Ak je voliteľná funkcia termočlánku typu K alebo infračerveného merania teploty, zobrazí sa teplota termočlánku alebo infračervená detekčná teplota. Stlačením klávesov nahor a nadol sa zobrazí nastavená teplota, po 3 sekundách sa vráti na teplotu merania v reálnom čase.
- Prúd: Zobrazuje vstupný prúd napájania.
- Napätie: Zobrazuje vstupné napätie napájania.
- Zariadenie na vybavenie indukcie (Prevádzkový režim): Zobrazuje stánky. Stlačením klávesov nahor a nadol sa upravuje napájanie, bez prevodového alebo reostatového nastaviteľného tlačidla napájania nahor a nadol. Ak je voliteľný termočlánok typu K alebo funkcia merania infračervenej teploty, parameter teploty zobrazenia sa upraví stlačením klávesov nahor a nadol.
Inovatívna technológia: Indukčné vykurovanie magnetickou levitáciou
Revolúcia v bezkontaktnom ohreve
V rozsiahlej oblasti priemyselného vykurovania si vysokofrekvenčná indukčná technológia ohrevu vďaka svojej vynikajúcej účinnosti a presnosti drží popredné miesto. S neustálym pokrokom technológie sa však postupne objavila nová metóda ohrevu - indukčný ohrev magnetickou levitáciou. Hoci táto technológia ešte nedosiahla rovnakú úroveň uplatnenia ako tradičné vysokofrekvenčné ohrev, vďaka svojim jedinečným princípom a pozoruhodným výhodám sa stala dôležitým smerom vývoja budúcich technológií ohrevu.

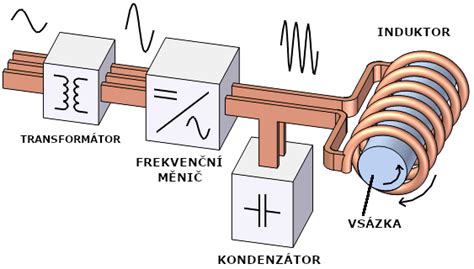

Indukčné ohrievanie magnetickou levitáciou šikovne integruje elektromagnetickú indukciu s technológiou magnetickej levitácie. Prelomí konvenčný fixný režim vysokofrekvenčného ohrevu a generuje teplo indukciou vírivých prúdov v kovových obrobkoch prostredníctvom striedavého magnetického poľa. Jedinečnejšie je, že indukčné ohrievanie magnetickou levitáciou využíva silu magnetického poľa na levitáciu a umiestnenie obrobku vo vnútri vykurovacej cievky, čím sa dosahuje nová oblasť „bezkontaktného ohrevu“. V tomto stave sa obrobok nielen vyhýba tepelným stratám spôsobeným kontaktným vedením, ale môže sa aj rýchlo zahriať prostredníctvom elektromagnetickej indukcie.
Špecifické scenáre použitia
Hoci technológia indukčného ohrevu magnetickou levitáciou ešte nebola široko prijatá vo všetkých oblastiach, výhody, ktoré vykazuje v určitých špecifických aplikačných scenároch, je ťažké nahradiť inými technológiami.
Ohrev presných súčiastok bez poškodenia
V leteckom priemysle si zapuzdrenie mikrosenzorov a spájkovanie pinov polovodičových čipov vyžaduje vysoko presnú technológiu ohrevu. Výhoda technológie indukčného ohrevu magnetickou levitáciou spočíva v tom, že obrobok sa rovnomerne zahrieva, keď je v zavesenom stave, čím sa zabráni deformácii v dôsledku napätia alebo kontaminácii, ktoré môžu byť spôsobené kontaktom s tradičnými upínacími prípravkami. Napríklad podnik zameraný na vesmírny priemysel prijal túto technológiu pri ohreve senzorových sond z titánovej zliatiny s priemerom 0,5 mm, čo viedlo k výraznému zlepšeniu výťažnosti zvárania z pôvodných 78 % na 95 % a zároveň k úplnej eliminácii problému poškodenia upínacieho prípravku v dôsledku vtlačenia.
Tavenie vysoko čistých kovov bez znečistenia
Pri čistení drahých kovov (ako je platina, ródium) a tavení materiálov jadrovej kvality preukázala technológia indukčného ohrevu magnetickou levitáciou významné výhody. Vďaka bezkontaktnej metóde ohrevu táto technológia účinne zabraňuje problémom s kontamináciou spôsobeným kontaktom medzi materiálmi téglika alebo upínacieho zariadenia a roztaveným kovom. V laboratóriu sa pomocou tejto technológie úspešne roztavilo vysoko čisté zlato s čistotou až 99,999 %, čím sa obsah nečistôt znížil o dva rády v porovnaní s tradičnými metódami tavenia v tégliku a plne sa splnili normy pre materiály elektronického typu.
Homogenizácia tepelného spracovania neštandardných dielov
Pri práci so špirálovými potrubnými tvarovkami a obrobkami so zložitými vnútornými dutinovými štruktúrami vykazuje technológia indukčného ohrevu magnetickou levitáciou jedinečné výhody. Keďže sa obrobok môže v levitovanom stave otáčať o 360°, v kombinácii s použitím viacerých sád indukčných cievok umožňuje rovnomerné ohrev obrobku zo všetkých smerov. Napríklad výrobca zdravotníckych pomôcok prijal magnetickú levitáciu a indukčnú technológiu žíhania pri výrobe umelých spojov z titánových zliatin, ktorá úspešne reguluje teplotný rozdiel medzi rôznymi časťami komponentu v rozmedzí ±5 °C, čo je trikrát vyššia presnosť ako pri tradičných procesoch žíhania v soľnom kúpeli.
Výzvy a budúci potenciál
Podpora technológie indukčného ohrevu magnetickou levitáciou stále čelí mnohým výzvam vrátane vysokých nákladov na zariadenia, obmedzení veľkosti obrobkov a nedostatku procesných databáz. Keďže táto technológia vyžaduje integráciu riadiacich systémov magnetickej levitácie s vysokofrekvenčnými zdrojmi napájania, jej počiatočná investícia je často 2 až 3-krát vyššia ako v prípade tradičných vysokofrekvenčných zariadení. Stabilná levitácia obrobkov je vo všeobecnosti obmedzená na menšie priemery, čo obmedzuje jej použitie na veľkých obrobkoch. Okrem toho si parametre levitácie a krivky ohrevu pre rôzne materiály vyžadujú rozsiahle experimentovanie, čo nepochybne zvyšuje náročnosť propagácie technológie.
Avšak s neustálym pokrokom v oblasti permanentných magnetických materiálov zo vzácnych zemín a inteligentnej riadiacej technológie technológia indukčného ohrevu magnetickou levitáciou postupne prekonáva tieto úzke miesta a rozširuje sa do oblasti stredných až veľkých obrobkov. Napríklad výskumný tím úspešne dosiahol levitačný ohrev náboja kolesa z hliníkovej zliatiny s priemerom 300 mm, čo naznačuje potenciál pre rozsiahle aplikácie tejto technológie v oblastiach, ako je tepelné spracovanie automobilových kolies a zváranie potrubí vysokým tlakom.
Vznik technológie indukčného ohrevu magnetickou levitáciou priniesol nielen úplne nové riešenie do oblasti priemyselného ohrevu, ale tiež hlbšie spochybnil tradičný koncept „ohrev musí zahŕňať kontakt“. V zložitých aplikačných scenároch, ako je presná výroba, spracovanie špičkových materiálov a špeciálne remeslá, táto technológia s jedinečnou logikou bezkontaktného ohrevu otvorila novú kapitolu v priemyselnom vykurovaní. S postupným znižovaním nákladov na technológie a zvyšovaním úrovne remeselného spracovania sa očakáva, že táto inovatívna metóda ohrevu sa presunie z laboratórií na širší trh, čo nás povedie k rozvoju úplne nového chápania technológie „tepelného spracovania“.
Budúcnosť a inovácie v elektromagnetickom indukčnom vykurovaní
S neustálym rozvojom vedy a techniky a zrýchlením industrializácie sa technológia elektromagnetického indukčného vykurovania ako efektívna, energeticky úsporná a ekologická metóda vykurovania široko používa v rôznych oblastiach. V budúcnosti, s neustálou inováciou technológie a rozširovaním rozsahu aplikácií, prinesie technológia elektromagnetického indukčného ohrevu inovatívnejšie aplikačné scenáre.
Inovatívne aplikácie
- Inteligentná výroba: V budúcnosti bude technológia elektromagnetického indukčného ohrevu kombinovaná s umelou inteligenciou, internetom vecí a ďalšími technológiami na dosiahnutie inteligencie a automatizácie priemyselnej výroby. Prostredníctvom monitorovania údajov o procese vykurovania v reálnom čase sa zlepší účinnosť vykurovania a kvalita produktu.
- Zdravotníctvo: Rozšíri sa aj technológia elektromagnetického indukčného ohrevu v medicínskej oblasti, napríklad na tepelnú terapiu, ohrev a tvarovanie medicínskeho materiálu atď., aby zdravotníctvo prinieslo nové možnosti.
- Environmentálne riadenie: Technológia elektromagnetického indukčného vykurovania sa môže použiť v oblasti environmentálneho riadenia, ako je kontrola znečistenia podzemných vôd v procese tepelnej desorpcie, zlepšenie účinnosti riadenia a nákladovej efektívnosti.
