Pri inštalácii nového plynového kotla, ako je Destila DPL Automatic-H, je bežnou praxou jeho prepojenie s izbovým termostatom na efektívnejšiu reguláciu vykurovania. V tomto kontexte sa často objavujú otázky týkajúce sa zapojenia starších typov termostatov, akým je napríklad REGO 972 01, k moderným kotlom.
Problémy s funkčnosťou a ich príčiny
Používatelia sa často stretávajú so situáciou, kedy po zapojení termostatu REGO 972 01 ku kotlu, kotol nereaguje na nastavenia izbového termostatu a riadi sa výhradne vlastným kotlovým termostatom. Typickým prejavom je vypnutie kotla po dosiahnutí požadovanej teploty vody a následné opätovné zapnutie po krátkom čase, bez ohľadu na nastavenie izbového termostatu. Pri takomto vypnutí sa na svorkách často nenameria žiadne napätie.
Jedným z dôvodov môže byť samotná povaha termostatu REGO 972 01. Ide o starší typ termostatu, ktorý je známy svojou nepresnosťou a je poplatný dobe svojho vzniku. Navyše, tento termostat pracuje so sieťovým napätím 230 V, čo môže byť problémom pri zapojení k novým kotlom, ktorých riadiace jednotky nemusia byť na takéto priame spínanie sieťového napätia pripravené. V takomto prípade sa dôrazne odporúča nepripojovať ho priamo, aby nedošlo k poškodeniu riadiacej jednotky kotla.
Pre overenie funkčnosti kotla v takomto prípade sa odporúča otvoriť všetky radiátory a pri vonkajšej teplote 0°C by kotol nemal cyklovať. Ak sa tak deje, môže to signalizovať problém.
Správne zapojenie termostatu REGO 972 01
Napriek tomu, že REGO 972 01 je starší model, jeho zapojenie je možné, pokiaľ sú splnené isté podmienky a dodržané správne postupy. Základné zapojenie by malo prebiehať nasledovne:
- Svorka kotla (číslo 8) sa pripája na svorku termostatu (U1).
- Svorka kotla (číslo 9) sa pripája na svorku termostatu (U2).
Upozornenie: Pri práci s napätím 230 V je nevyhnutné, aby zapojenie vykonával kvalifikovaný elektrikár. Pri samotnom sepnutí termostatu (keď je aktívny) nenameriate na vodičoch napätie, pretože na oboch vodičoch je fáza 230 V a nemáte proti čomu merať.
V prípade, že chcete použiť iba spínacie kontakty termostatu, dva drôty z kotla by ste mali zapojiť medzi svorky U1 a U2. V tomto prípade by spínač V1 musel byť zapnutý, avšak funkcie ako nočný pokles teploty by pravdepodobne nefungovali.

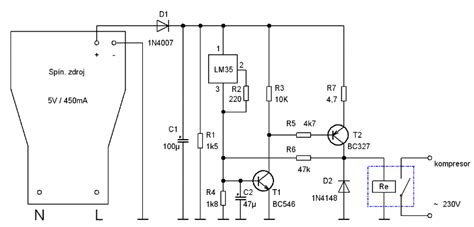

Na vnútornej strane veka termostatu sa zvyčajne nachádza papier so schémou zapojenia. Pri pohľade na tieto schémy sa zvyčajne nachádza U2 ako spodný skrutkový spoj a U1 ako druhý skrutkový spoj odspodu.
Dôležité upozornenie: Termostat REGO 972 01 je konštruovaný na prevádzku s napätím 230 V. Bimetalový prvok je na toto napätie stavaný a s iným napätím nemusí správne fungovať. Pokiaľ váš kotol umožňuje ovládanie 230 V signálom, použitie tohto termostatu je bezproblémové.
Alternatívy a modernizácia
Vzhľadom na vek a obmedzenia termostatu REGO 972 01, mnohí odborníci odporúčajú jeho výmenu za modernejší, programovateľný priestorový termostat. Tieto moderné termostaty sú často cenovo dostupné a poskytujú oveľa presnejšiu reguláciu a širšiu škálu funkcií, vrátane programovania denného a nočného režimu.
V niektorých starších kotloch bolo možné prepínať medzi denným a nočným režimom priamo pomocou termostatu. Novšie kotly túto funkciu zvyčajne nemajú a predpokladá sa, že ju bude zabezpečovať programovateľný termostat.
Ak sa rozhodnete pre výmenu starého termostatu Rego za relé, zvyčajne sa pripájajú dva vodiče na spínacie kontakty relé, ktoré boli predtým pripojené na U1 a U2. Kábel označený ako N (neutrál) je v tomto prípade vhodné zaizolovať, ak nové zariadenie nevyžaduje neutrálny vodič.
Príklad zapojenia relé

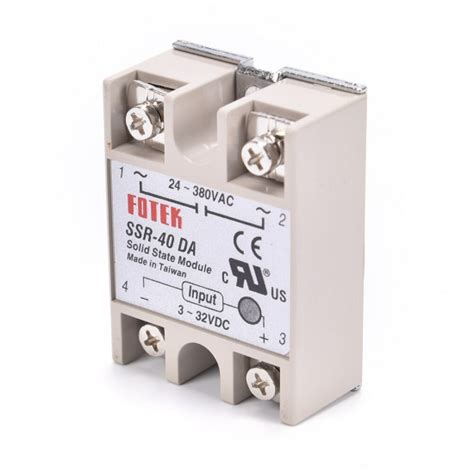

Pre ilustráciu, pri výmene REGO 972 01 za relé s DC cievkou 24V (napr. FINDER 40.61.9.024.0000) osadené v pätici (napr. ZD50/2A DIN 5,08mm), sa spínacie kontakty relé pripájajú na svorky, kde bol predtým pripojený termostat U1 a U2. Kábel N sa izoluje.
Funkcia signalizácie na termostate
Termostat REGO 972 01 môže mať aj signalizačnú funkciu. Používatelia sa však často stretávajú s problémami, kedy signalizácia nesvieti správne. Napríklad, v dennom režime nemusí signalizácia svietiť vôbec, zatiaľ čo v nočnom režime svieti len v rozopnutom stave a po sepnutí termostatu zhasne. Ak je cieľom, aby sa signalizácia rozsvietila pri sepnutí termostatu, a svieti keď vypne, môže to znamenať chybu vo vnútornom zapojení.
V niektorých verziách termostatov bol prítomný pomocný odpor, ktorý slúžil na zmenšenie hysterezie. Tento odpor bol často umiestnený v priestore, kde sa regulovala teplota, a pri prepnutí na nočný režim mohol prihrievať bimetal, čím sa dosahoval pokles teploty bez nutnosti manuálneho otáčania ovládača. Táto funkcia však mala vplyv na hysteréziu len pri zapnutí nočného režimu, pričom miestnosť musela dostatočne vychladnúť, aby sa termostat opäť zapol, čo mohlo trvať aj niekoľko hodín.
