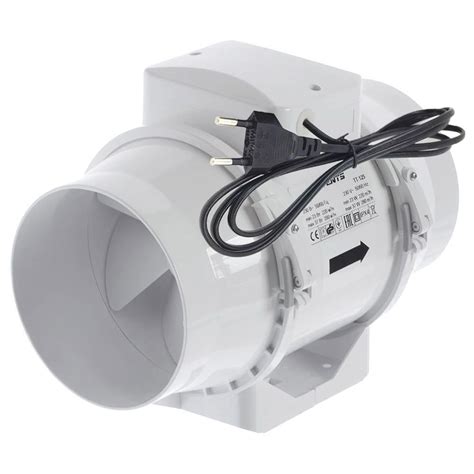

Axiálny odsávací ventilátor VENTS TT 125 je navrhnutý pre ventilačné systémy s kruhovým potrubím s priemerom 125 mm. Tento dvojrýchlostný ventilátor kombinuje vlastnosti axiálnych a radiálnych ventilátorov (tzv. zmiešaný prietok), vďaka čomu dokáže zabezpečiť vysoký prietok vzduchu a vysoký tlak pri nízkej úrovni hlučnosti.
Ventilátor VENTS TT 125 je ideálnym riešením pre systémy ventilácie, ktoré vyžadujú vysoký tlak, silné prúdenie vzduchu a nízku hlučnosť. Je obzvlášť vhodný pre priestory s vysokou vlhkosťou, ako sú kúpeľne alebo kuchyne, a tiež pre vetranie bytov, chát, obchodov, kaviarní, kín a podobne.
Konštrukcia a Kľúčové Vlastnosti
Kryt ventilátora je vyrobený z vysoko kvalitného a veľmi odolného ABS plastu, ktorý je ťažko horľavý. Táto robustná konštrukcia zabezpečuje dlhú životnosť a spoľahlivú prevádzku.
Modulárny Dizajn a Jednoduchá Údržba
- Motor s obežným kolesom a svorkovnice sú upevnené na skrini pomocou špeciálnych svoriek so zámkami.
- Táto modulárna konštrukcia umožňuje ľahkú demontáž bez použitia špeciálnych nástrojov. Stredový blok s motorom a obežným kolesom je vyberateľný bez demontáže potrubia, čo zaručuje jednoduchú údržbu a servisný prístup.
- Na čistenie stačí odopnúť dve plastové spony na bokoch, vybrať strednú časť s motorom a vrtuľu utrieť handričkou.
Motor a Výkon
Ventilátor je vybavený jednofázovým dvojrýchlostným motorom s guličkovými ložiskami, ktoré zaručujú spoľahlivú prevádzku a dlhú životnosť (až 40 000 hodín) pre nepretržitú prevádzku. Motory sú vybavené vstavanou ochranou proti prehriatiu a automatickým reštartom. Krytie motora je IP X4.
Vďaka technológii zmiešaného prietoku (Mixed Flow) ventilátor VENTS TT 125 dokáže vytvoriť dostatočný podtlak, čím prekoná odpor dlhšieho potrubia (nad 3 - 5 metrov) alebo prekážok ako sú kolená, spätné klapky či uhlíkové filtre. Aerodynamicky tvarované lopatky zvyšujú rýchlosť prúdenia vzduchu a celkovú vetraciu kapacitu.
- Dve rýchlosti: Motor umožňuje zapojenie na nižší (220 m³/h) alebo vyšší (280 m³/h) výkon. Rýchlosti je možné prepínať externým prepínačom.
- Vysoký tlak: Zvládne potrubné trasy s kolenami, spätnými klapkami či filtrami.
Možnosti Montáže
Ventilátor je možné namontovať na ktoromkoľvek mieste potrubného systému a v ľubovoľnom uhle - zvisle alebo vodorovne. Vďaka guličkovým ložiskám je montáž možná v akejkoľvek polohe. Skriňa je vybavená montážnou doskou, ktorá umožňuje ľahkú montáž na stenu alebo strop.
Pre zvýšenie kapacity vzduchu je možné namontovať niekoľko ventilátorov súbežne (vedľa seba). V prípade potreby zvýšenia prevádzkového tlaku je možné ich zapojiť v sérii.
Priemer hrdiel je 123 mm (označovaný ako 125 mm), čo znamená, že pasuje priamo do spiro potrubia alebo flexi hadíc s priemerom Ø125 mm (odporúča sa stiahnuť páskou).
VENTS mixed flow TT Silent Fan
Praktické Použitie a Aplikácie
Axiálny ventilátor VENTS TT 125 je vhodný pre širokú škálu aplikácií:
- Odsávanie z viacerých miestností: Vhodný ako centrálny ventilátor pre kúpeľňu a WC (cez T-kus).
- Kuchyne a digestory: Posilnenie ťahu v dlhom potrubí.
- Pestovanie (Grow): Efektívne odvetranie pestovateľských stanov a chladenie osvetlenia.
- Používa sa v growboxoch, skleníkoch, kúpeľniach, pivniciach, garážach a podobne.
- Je určený pre ventilačné systémy s maximálnou dĺžkou potrubia 17 metrov.
Elektrické Zapojenie a Regulácia
Axiálne kanálové ventilátory TT sú dodávané bez kabeláže a zástrčky. Pri inštalácii je možné nastaviť stabilný prietok vzduchu na minimálnu alebo maximálnu úroveň. Nemá vlastný vypínač na tele.
- Elektrické zapojenie: N (nula), L1 (minimálna rýchlosť), L2 (maximálna rýchlosť). Prepínačom sa prepína fáza medzi L1 a L2.
- Prepínanie rýchlostí: Rýchlosti sa prepínajú privedením fázy na svorku L1 (nízka rýchlosť) alebo L2 (vysoká rýchlosť). Na to je potrebný externý prepínač (napr. kolískový prepínač svetiel alebo originál Vents P2-1-300). Ak ho nezapojíte cez prepínač, musíte si pri inštalácii vybrať jednu rýchlosť (svorka L1 alebo L2).
- Plynulá regulácia otáčok: Séria TT podporuje plynulú reguláciu otáčok pomocou tyristorových regulátorov (napr. Vents RS-1-300). Vtedy sa ventilátor zapojí na svorku maximálnej rýchlosti (L2).
Najčastejšie Chyby pri Montáži a Zapojení
- Inštalácia ventilátora opačne: Vždy skontrolujte šípku smeru prúdenia na kryte, aby ventilátor fúkal správnym smerom (do miestnosti namiesto von alebo naopak).
- Zapojenie oboch fáz (L1 aj L2) naraz: Spôsobí skrat alebo poškodenie motora. Vždy musí byť pod napätím len jedna rýchlosť.
Technické Parametre VENTS TT 125
| Parameter | Minimálna rýchlosť | Maximálna rýchlosť |
|---|---|---|
| Napájanie | 230 V / 50 Hz | |
| Výkon (prietok vzduchu) | 220 m³/h | 280 m³/h |
| Spotreba (Príkon) | 23 W | 37 W |
| Hlučnosť (pri 3m) | 28 dB(A) | 37 dB(A) |
| Otáčky | 1950 min⁻¹ | 2500 min⁻¹ |
| Krytie | IP X4 | |
| Priemer hrdla | 123 mm (pre potrubie 125 mm) | |
| Statický tlak | 106 Pa | 136 Pa |
| Prúd | 0,19 A | 0,26 A |
| Maximálna pracovná teplota | krátkodobo 60° C, dlhodobo 45° C | |
| Hmotnosť | 1,4 kg | |
| Životnosť | až 40 000 hodín | |
Na nízkej rýchlosti (28 dB) je ventilátor veľmi tichý a vhodný aj na trvalé vetranie. Na vysokej rýchlosti (37 dB) je už počuť prúdenie vzduchu, čo je daň za vysoký výkon.
