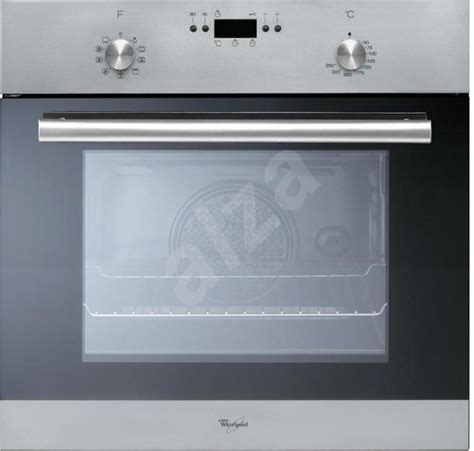

Elektrická rúra Whirlpool AKP 244 IX patrí medzi obľúbené modely, no ako každý spotrebič, aj ona môže po čase vykazovať poruchy spojené s reguláciou teploty. Najčastejším problémom býva situácia, kedy sa rúra prehrieva, jedlo sa pripaľuje, alebo naopak rúra nedosiahne nastavenú teplotu. Kľúčovým komponentom zodpovedným za tieto stavy je termostat.
Základné funkcie termostatu v rúre Whirlpool
Termostat v modeli Whirlpool AKP 244 IX reguluje teplotu v rúre podľa nastavenej hodnoty, pričom bežný pracovný rozsah sa pohybuje v rozmedzí 50-295 °C. Ide o kapilárový termostat, ktorého snímač (tenká trubička) zasahuje priamo do vnútorného priestoru rúry, kde monitoruje aktuálne teplo.
Okrem prevádzkového termostatu sa v systéme nachádzajú aj ďalšie ochranné a regulačné prvky:
- Tepelná poistka (bezpečnostný termostat): Slúži ako jednorazová ochrana. Pri kritickom prehriatí nad limit (napr. 340-360 °C) natrvalo preruší elektrický okruh.
- Tepelné čidlo 50 °C: Slúži na aktiváciu a dobeh ventilátora vonkajšieho chladenia, ktorý ochladzuje skelet rúry a ovládacie prvky.
- Elektronická jednotka: Nachádza sa pod displejom a riadi časové funkcie, hodiny a budík.
Diagnostika poruchy: Prečo rúra pečie na plný výkon?
Častou poruchou je stav, kedy nastavíte teplotu napríklad na 50 °C, ale rúra sa rozpáli až na 350 °C. Ak sa rúra prehrieva, najčastejšou príčinou je prevádzkový termostat, ktorý sa „zlepil“ v zopnutej polohe a nevypína prívod prúdu do ohrevných telies.
Zaujímavým diagnostickým javom je, ak termostat pri otáčaní gombíkom mechanicky „cvaká“, no elektricky stále vedie prúd. Samotné cvaknutie teda nemusí znamenať, že je súčiastka v poriadku. Ak sa telesá ohrievajú aj vtedy, keď je termostat nastavený na nule a kontrolka teploty nesvieti, môže ísť o poruchu izolácie vodičov alebo uzavretie obvodu za termostatom (napríklad prepálenie telesa na kostru).
Termostaty do rúry 101
Ako overiť funkčnosť termostatu multimetrom
Pre potvrdenie chyby je potrebné vykonať meranie elektrického odporu:
- Funkčný termostat: Pri izbovej teplote (nižšej ako nastavená) má odpor blízko 0 Ω (je vodivý).
- Vypnutý stav: Pri dosiahnutí nastavenej teploty alebo manuálnom vypnutí musí multimeter ukázať OL (rozopnutý obvod).
Problémy s riadiacou jednotkou a relé

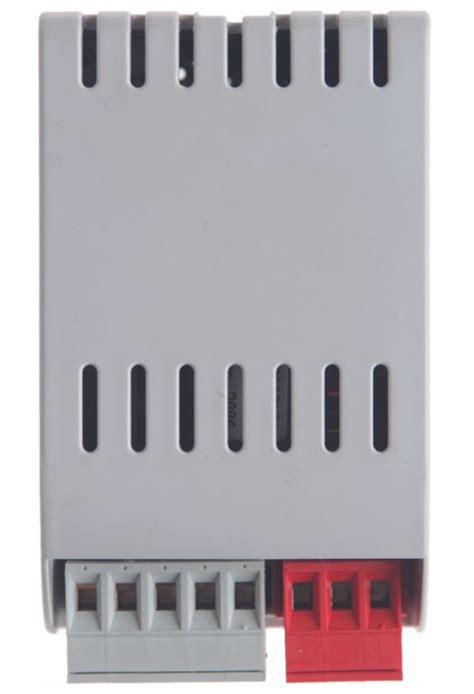

Model Whirlpool AKP 244 IX využíva kombináciu mechanického termostatu a elektronickej jednotky s displejom. Ak rúra nereaguje na zapnutie, problém môže byť v relé na doske zdroja. Riadiaca jednotka vyhodnocuje vstupy z tlačidiel a stavu termostatu. Ak procesor nedá signál na bázu tranzistora, ktorý ovláda relé, rúra nezačne hriať.
V niektorých prípadoch, ak je poškodená iba časť elektroniky zodpovedná za spínanie relé, je možné pre otestovanie prepojiť káble z relé napriamo (tým sa však vyradia funkcie ako automatické vypnutie po uplynutí času). Teplotu bude v takom prípade naďalej strážiť hlavný kapilárový termostat.
Výmena termostatu a ohrevných telies
Pri výmene termostatu je nevyhnutné dbať na technické parametre. Maximálna teplota nového termostatu musí byť rovnaká alebo vyššia ako u pôvodného dielu - nikdy nie nižšia. Pre domáce rúry Whirlpool je štandardom rozsah do 250-300 °C.
Postup kontroly ohrevných telies
Ak rúra pečie nerovnomerne alebo „doberá“ teplotu príliš dlho, je vhodné premerať aj jednotlivé ohrevné telesá. Ak je jedno z telies prerušené (vykazuje nekonečný odpor), druhé teleso sa snaží teplotu dohnať, čo vedie k nerovnomernému prepečeniu pokrmu a nadmernému namáhaniu materiálov.
| Komponent | Typický prejav poruchy | Riešenie |
|---|---|---|
| Prevádzkový termostat | Rúra pečie nekontrolovane na maximum | Výmena za nový kapilárový diel |
| Tepelná poistka | Rúra je úplne mŕtva, hreje len svetlo/ventilátor | Výmena poistky (kontrola príčiny prehriatia) |
| Ohrevné teleso | Rúra hreje slabo, pečie nerovnomerne | Výmena poškodeného telesa (horné/dolné/kruhové) |
| Riadiaca jednotka | Nefunguje displej, relé nespína ohrev | Oprava zdroja 5V/28V alebo výmena dosky |
Pri akejkoľvek manipulácii s vnútornými rozvodmi rúry Whirlpool AKP 244 IX sa uistite, že je spotrebič odpojený od elektrickej siete. Neodborný zásah do elektroinštalácie môže viesť k úrazu alebo trvalému poškodeniu elektroniky rúry.
