Princíp fungovania teplovodných výmenníkov tepla

Výmenník tepla, známy aj ako systém na prenos tepla, je zariadenie navrhnuté na efektívne využitie tepla na opätovné použitie. Jeho základná funkcia spočíva v prenose tepelnej energie z jedného média do druhého. Tieto médiá sú oddelené tepelne priepustnou membránou, ktorá umožňuje prenos tepla, pričom samotné médiá nemusia prísť do priameho kontaktu. Výmenníky tepla sa stávajú kľúčovým prvkom moderných vykurovacích systémov, kde ich úlohou je efektívny prenos tepelnej energie medzi dvoma alebo viacerými kvapalinami s rôznymi teplotami.

V praxi horúca voda z kotla alebo tepelného čerpadla prúdi jedným okruhom výmenníka a odovzdáva teplo chladnejšej vode v druhom okruhu. Tento proces má za cieľ vyrovnať teploty a udržať stabilnú teplotu v systéme výmeny tepla. Tekutina s vyššou teplotou odovzdáva svoje teplo tekutine s nižšou teplotou. Aby k prenosu tepla došlo, je nutný teplotný rozdiel medzi dvoma médiami.

Fungovanie výmenníkov tepla je založené na troch základných fyzikálnych javoch: **konvekcii**, **vedení tepla** a **tepelnom žiarení**. V kontexte výmenníkov tepla, ktoré sa používajú v systémoch ústredného vykurovania, sú najvýznamnejšie konvekcia a vedenie tepla. **Vedenie tepla** je schopnosť materiálov prenášať tepelnú energiu, zatiaľ čo **konvekcia** je prenos tepla prostredníctvom pohybu kvapalín.

Základné princípy prenosu tepla

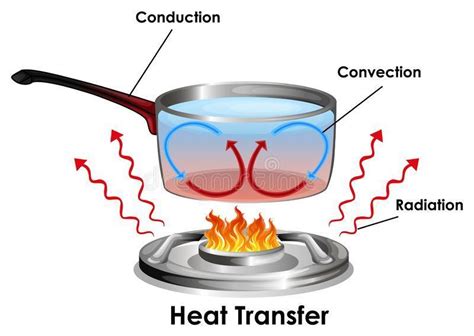

Prenos tepla je proces, pri ktorom tepelná energia prechádza z jedného miesta na druhé. V kontexte výmenníkov tepla sa stretávame s nasledujúcimi mechanizmami:

• Vedenie tepla (kondukcia): Tento proces prebieha na molekulárnej úrovni, kde tepelnejšia časť materiálu odovzdáva energiu menej tepelnejšej. Predstavte si kovovú lyžičku, ktorá sa zohrieva, keď ju necháte v horúcej šálke kávy.
• Konvekcia: Zahŕňa pohyb tekutín (kvapalín alebo plynov). Keď sa tekutina zahrieva, stáva sa menej hustou a stúpa, zatiaľ čo chladnejšia a hustejšia tekutina klesá. Tým sa vytvára cirkulačný vzor, ktorý prenáša teplo.
• Žiarenie: Teplo sa prenáša vo forme elektromagnetických vĺn a nepotrebuje médium na cestovanie. Hoci je menej dominantné vo väčšine vodných výmenníkov, hrá rolu napríklad pri prenose tepla z ohňa v krbe.

Ako funguje výmenník tepla

Výmenník tepla je zariadenie určené na prenos tepla z jednej tekutiny do druhej bez toho, aby sa tieto tekutiny fyzicky zmiešali. V prípade teplovodných výmenníkov ide o prenos tepla medzi dvoma vodnými okruhmi alebo medzi vodou a iným médiom (napr. spaliny, chladivo). Princíp fungovania je založený na tom, že teplo vždy prúdi od teplejšieho média k chladnejšiemu. Aby došlo k prenosu tepla a k vyrovnaniu v systéme, je nutný teplotný rozdiel medzi dvoma médiami.

Horná krivka na grafe znázorňuje zmenu teploty teplej kvapaliny pri pretekaní výmenníkom tepla, zatiaľ čo dolná krivka znázorňuje zmenu teploty studenej kvapaliny. Pri protiprúdovom zapojení, ktoré je u doskových výmenníkov najpoužívanejšie, je možné kríženie teplôt na vstupe a výstupe, čo umožňuje väčšie priblíženie teplôt a vyššiu účinnosť.

Konštrukčné riešenia a materiály

Účinnosť a životnosť výmenníkov tepla úzko súvisia s voľbou materiálu a s prevádzkovými podmienkami. Materiály používané na výrobu výmenníkov musia byť odolné voči korózii, vysokým teplotám a tlakom. Bežne sa používajú nerezová oceľ (napr. 316L), meď alebo zliatiny hliníka.

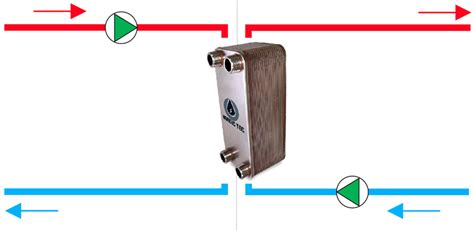

Doskové výmenníky tepla sú jedným z najbežnejších typov. Skladajú sa zo série tenkých, zvlnených kovových dosiek naskladaných na seba. Horúce a studené tekutiny prúdia cez alternatívne kanály medzi doskami. Vďaka veľkej ploche výmeny tepla vo vzťahu k svojmu objemu sú tieto výmenníky veľmi výkonné a umožňujú dosiahnuť významné úspory energie. Konštrukcia umožňuje ľahké prispôsobenie konkrétnym potrebám používateľa, ako je prietok kvapalín alebo tepelné parametre. Pri rozoberateľných doskových výmenníkoch sa namiesto spájky používajú gumové tesnenia.

Plášťovo-rúrkové výmenníky tepla sa skladajú z valcového plášťa a sústavy rúr, cez ktoré prúdia médiá. Ich robustná konštrukcia zaručuje odolnosť voči vysokým tlakom a teplotám, čo ich robí nenahraditeľnými v chemickom a energetickom priemysle.

Špirálové výmenníky tepla sa vyznačujú špirálovou konštrukciou, ktorá minimalizuje energetické straty a zabezpečuje rovnomerný prietok médií.

Nerezové výmenníky Mijori sú podstatne odolnejšie voči nízkoteplotnej korózii než teplovodné kozubové vložky, ktoré nie sú z nerezu. Voľba materiálu spolu s konštrukčným riešením nám preto umožňuje prevádzkovať celý teplovodný krbový systém v nízkom teplotnom režime.

Faktory ovplyvňujúce účinnosť

Účinnosť výmenníka ovplyvňuje niekoľko kľúčových faktorov:

• Plocha výmeny tepla: Čím väčšia je plocha kontaktu medzi médiami, tým efektívnejší je prenos energie.
• Teplotný rozdiel medzi médiami: Čím väčší je teplotný rozdiel, tým rýchlejší je prenos tepla.
• Priemerný logaritmický rozdiel teplôt (LMTD): Je hybnou silou prenosu tepla vo výmenníku.
• Prietok tekutín: Ak tekutiny prúdia príliš pomaly, celková rýchlosť prenosu tepla môže byť nízka.
• Materiál výmenníka: Určuje tepelnú vodivosť a odolnosť voči korózii.
• Konštrukcia kanálov: Typ kanálov (napr. L, M, H) a ich tvar ovplyvňujú turbulenciu a tým aj efektivitu prenosu tepla.

Nesprávne navrhnuté potrubie alebo príliš veľa armatúr môže spôsobiť výrazne vyššie tlakové straty než samotný výmenník, čo negatívne ovplyvňuje celkovú účinnosť systému.

Aplikácie teplovodných výmenníkov

Teplovodné výmenníky tepla nachádzajú uplatnenie v širokej škále systémov:

• Vykurovacie systémy: Sú kľúčovým prvkom v systémoch ústredného vykurovania, kde umožňujú efektívny prenos tepelnej energie medzi rôznymi vykurovacími okruhmi. Používajú sa v spolupráci s kotlami (plynovými, na tuhé palivo), tepelnými čerpadlami a solárnymi systémami.
• Teplovodné krby a kachle: Výmenníky tepla sa integrujú do dymovodu kachlí alebo krbových vložiek na získanie zvyškového tepla zo spalín, ktoré by inak odišlo komínom. Tým sa zvyšuje účinnosť vykurovania a znižujú náklady. Napríklad, výmenník umiestnený nad ohniskom kozubovej vložky využíva najvyššiu koncentráciu tepelnej energie.
• Kondenzačné kotly: Moderné kondenzačné kotly sú vybavené špeciálnym výmenníkom tepla, ktorý absorbuje teplo zo spalín, kde para kondenzuje a uvoľnené teplo sa dodáva do vykurovacieho okruhu.
• Tepelné čerpadlá: V systémoch tepelných čerpadiel vzduch-voda slúži výmenník tepla ako kondenzátor, kde stlačený plyn chladiva uvoľňuje svoje teplo do vody v systéme.
• Priemyselné aplikácie: Nachádzajú sa v rôznych priemyselných procesoch, chemickom priemysle, potravinárstve a energetike na reguláciu teploty chemických reakcií, chladenie pary alebo iných médií.

Špecifiká teplovodných výmenníkov v krboch a vložkách

V kontexte teplovodných krbových vložiek je dôležité umiestnenie výmenníka. Ak je výmenník umiestnený priamo nad ohniskom, kde sa koncentruje najviac tepelnej energie (nad plameňom), dosahuje sa porovnateľná alebo vyššia účinnosť v porovnaní s tradičnými teplovodnými vložkami. Týmto spôsobom výmenník využíva časť tepla, ktorá by inak odišla komínom bez úžitku, čím zvyšuje celkovú účinnosť kozubovej vložky a znižuje spotrebu dreva.

Výhodou takéhoto riešenia je aj to, že výmenník je umiestnený nad spalinovou komorou (ohniskom), preto neprispieva k jej ochladzovaniu. Vysoká teplota v ohnisku je dôležitá pre dokonalé spálenie plynov uvoľňovaných z dreva. Naopak, pri teplovodných vložkách, kde steny ohniska sú ochladzované vodou, môže dôjsť k tomu, že časť plynov neodhorí a odchádza bez úžitku von komínom.

Nerezové výmenníky umožňujú prevádzku v nízkom teplotnom režime, čím sa znižuje riziko prekúrenia. Na rozdiel od niektorých tradičných teplovodných vložiek, nie je nutné riešiť teplotu vstupujúcej vody cez zmiešavací okruh a trojcestný ventil na 60°C, aby sa zabránilo nízkoteplotnej korózii. Tento nízky tepelný spád umožňuje priame vykurovanie podlahového kúrenia bez potreby akumulačnej nádoby, stačí iba zmiešavací ventil.

Konštrukčné a materiálové riešenie niektorých výmenníkov umožňuje ich prevádzku aj bez vody, čo je dôležité pri výpadku elektrického prúdu alebo problémoch s cirkuláciou vody. V takom prípade sa teplovodný systém stáva klasickým krbom.

Bezpečnosť a údržba

Významným bezpečnostným prvkom je možnosť automatického vypúšťania horúcej vody pri zlyhaní zabezpečovacích systémov, čo je dôležité najmä pri plastových rozvodoch kúrenárskeho systému.

Pravidelná údržba a správna prevádzka výmenníkov tepla sú kľúčové pre ich dlhú životnosť a efektívnu činnosť. Systematické čistenie výmenníkov zabraňuje usadzovaniu nečistôt, ktoré zvyšujú odpor prietoku a obmedzujú účinnosť výmeny tepla. Usadeniny môžu tiež urýchliť koróziu a viesť k poškodeniu.

Odporúča sa pravidelne vykonávať kontroly, monitorovať výkon zariadenia a v prípade potreby použiť roztoky na úpravu vody, aby sa znížila tvorba vodného kameňa. Pri inštalácii je vhodné zabezpečiť možnosť pripojenia na čistiaci okruh, aby nebolo nutné výmenník pri čistení odpájať.
