Ak potrebujete spojazdniť cirkuláciu vody vo vykurovacom systéme, pravdepodobne riešite reguláciu obehového čerpadla termostatom. V tomto článku sa dozviete praktický návod, ako presne nastaviť spínanie tak, aby sa obehové čerpadlo pustilo len vtedy, keď je to potrebné, t.j. keď je v krbe zakúrené.
Princíp fungovania termostatu v krbe
Princíp fungovania termostatu v spojení s krbom je jednoduchý a efektívny. Keď zakúrite v krbe, teplota v krbovej vložke začne narastať. Po dosiahnutí vami zvolenej teploty termostat vzopne obehové čerpadlo. Toto spustí cirkuláciu vody vo vykurovacom systéme, ktorý môže zahŕňať radiátory, podlahové kúrenie a podobne. Následne, keď v krbe oheň dohorí a teplota vody začne klesať, termostat vypne obehové čerpadlo po dosiahnutí vami nastavenej minimálnej hranice.

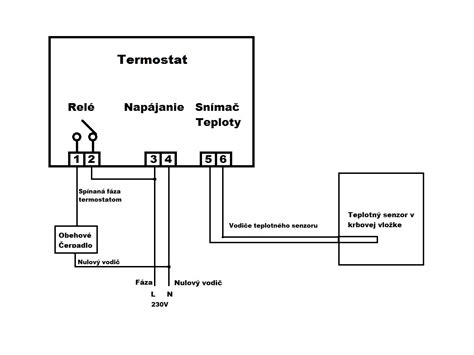

Praktické zapojenie obehového čerpadla k termostatu
Správne pripojenie obehového čerpadla na relé termostatu je kľúčové pre správnu funkciu systému. Obehové čerpadlo môžete zapojiť priamo na termostat, ktorý bude spínať prívodnú fázu. Nulový vodič sa zapája priamo do siete v domácnosti.
V prípade, ak potrebujete spínať iné napätie alebo vyšší výkon ako 2000 wattov, je nevyhnutné použiť stykač. V takomto prípade bude termostat spínať stykač a ten následne záťaž.
Teplotný snímač, ktorý je súčasťou termostatu, zvládne snímať teplotu v rozsahu od -50°C do 110°C, v závislosti od konkrétnej verzie termostatu. Umiestnenie termostatu je najlepšie zvoliť tak, aby reagoval čo najrýchlejšie na narastajúcu teplotu v krbe. Vhodným miestom je napríklad teplotný výmenník alebo časť komína. Predpokladaná teplota nesmie prekročiť 110°C, preto je vhodné senzor umiestniť do výmenníka alebo v jeho blízkosti, nie priamo do ohňa.
Dĺžku káblu snímaču je možné predĺžiť, napríklad ak je krb umiestnený v obývačke a obehové čerpadlo v pivnici. Odchýlka v meraní teploty sa dá v prípade potreby dokalibrovať.
Typy termostatov a ich funkcie
Termostat je základným riadiacim uzlom akéhokoľvek vykurovacieho alebo chladiaceho systému. Jeho hlavnou funkciou je udržiavať ideálnu vnútornú teplotu signalizáciou HVAC zariadeniam, aby sa spustili alebo vypínali podľa potreby.
Základy zapojenia termostatu
Zapojenie termostatu slúži ako komunikačná cesta medzi termostatom a HVAC systémom. Každý vodič vykonáva špecifickú funkciu, či už štartuje kompresor, aktivuje kúrenie alebo zapína ventilátor.
Nízke napätie vs. sieťové napätie
- Nízkonapäťové (typicky 24V): Používa sa vo väčšine centrálnych HVAC systémov, tepelných čerpadiel, pecí a kotlov. Bežne sa používa 18-gauge pevný medený drôt.
- Sieťové napätie (120-240V): Používa sa v elektrických lištách, radiantových systémoch a nástenných ohrievačoch. Vyžaduje hrubšie káble a špecializované termostaty.
Komunikujúce vs. nekomunikujúce termostaty
- Nekomunikujúce: Každý vodič plní pevnú úlohu (napr. R, W, Y, G).
- Komunikujúce: Používajú digitálnu komunikáciu cez menej vodičov a vyžadujú kompatibilné HVAC systémy.
Typy termostatov
- Manuálne termostaty: Najjednoduchší typ s voličom na nastavenie teploty.
- Programovateľné termostaty: Umožňujú nastaviť teplotu podľa času a dňa, čím šetria energiu.
- Inteligentné termostaty: S podporou Wi-Fi, pripájajú sa k aplikáciám a umožňujú vzdialené ovládanie.

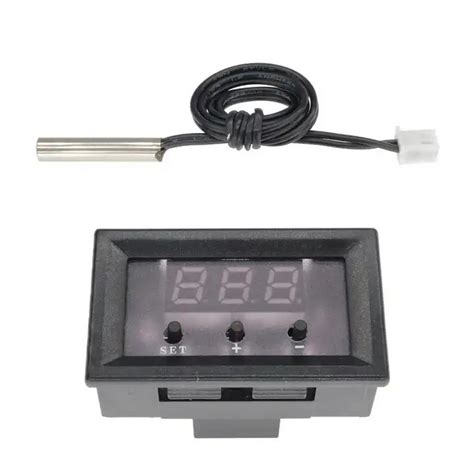

Nastavenie termostatu (príklad V10.1)
Pri nastavovaní termostatu V10.1 pre ohrievanie postupujte nasledovne:
- Nastavte cieľovú teplotu: Stlačte tlačidlo SET a pomocou šipiek nastavte požadovanú teplotu spustenia čerpadla, napríklad okolo 75°C.
- Nastavte mód fungovania: Stlačte tlačidlo SET na 2-3 sekundy a v položke HC nastavte "H" (pre ohrev).
- Preskočte položky HS a LS.
- CA - Kalibrácia: Umožňuje posun teploty po ±0.1°C krokoch pre presnejšie doladenie, napríklad po predĺžení teplotného senzora.
- d - Hysterézia: Definuje rozdiel teplôt pre opätovné vypnutie. Napríklad, ak nastavíte 10°C a teplota klesne na 65°C, termostat vypne čerpadlo. Následne pri zvýšení teploty na 75°C ho opäť spustí.
Tieto princípy sú platné aj pre ostatné typy termostatov určených na ohrev.
Špeciálne situácie zapojenia a riešenie problémov
Niektoré systémy HVAC vyžadujú dodatočné úvahy pri inštalácii termostatu, aby sa zabezpečila správna prevádzka a kompatibilita.
Tepelné čerpadlá
Tepelné čerpadlá používajú vodič O/B na ovládanie reverzného ventilu, ktorý prepína medzi režimom vykurovania a chladenia. Svorka "O" aktivuje ventil na chladenie, zatiaľ čo svorka "B" ho aktivuje na vykurovanie. Vždy si overte správny režim v dokumentácii výrobcu.
Dvojpalivové systémy
Tieto systémy kombinujú tepelné čerpadlo s plynovým alebo olejovým kotlom ako záložným vykurovaním. Termostat musí správne riadiť prepínanie medzi týmito dvoma zdrojmi, často pomocou svoriek Aux (pomocné kúrenie) alebo E (núdzové kúrenie).
Samostatné Rc a Rh vodiče
Niektoré systémy majú dva transformátory - jeden na vykurovanie (Rh) a druhý na chladenie (Rc). V takom prípade držte Rc a Rh vodiče oddelene. Systémy s jedným transformátorom by mali používať prepojku medzi Rc a Rh.
Chýbajúci C-vodič (spoločný vodič)
Inteligentné termostaty často vyžadujú C-vodič pre nepretržité napájanie. Ak chýba, môžete použiť adaptér na C-vodič, natiahnuť nový kábel alebo zvoliť termostat napájaný batériou.
Riešenie problémov s elektroinštaláciou termostatu
- Termostat sa nezapne: Skontrolujte zapojenie vodičov R a C a napätie 24V AC.
- Žiadne kúrenie ani chladenie: Overte pevné pripojenie vodičov W (teplo) alebo Y (chlad).
- Ventilátor beží neustále: Môže byť spôsobené skratovaným G terminálom alebo nesprávnym nastavením prepojky.
- Tepelné čerpadlo zaseknuté v jednom režime: Skontrolujte zapojenie O/B terminálov.
- Krátke cyklovanie (systém sa často zapína a vypína): Hľadajte uvoľnené, rozstrapkané alebo skratované vodiče.
Použitím multimetra nastavte na AC napätie a merajte medzi R a C svorkami. Hodnota okolo 24 voltov potvrdzuje správne napájanie.
Oběhové čerpadlo pro vytápění: kam je lepší ho nainstalovat — na výstupní nebo vratné potrubí?
Často kladené otázky (FAQ)
12.1. Ako zistím, ktorý kábel termostatu je C-vodič?
C-vodič, alebo spoločný vodič, poskytuje nepretržité 24V napájanie. Zvyčajne je modrý alebo čierny, ale vždy si overte kontrolou na riadiacej doske HVAC, hľadajte terminál označený "C".
12.2. Môžem nainštalovať inteligentný termostat bez C-vodiča?
Áno, ale závisí to od modelu. Niektoré inteligentné termostaty používajú technológiu na krádež energie alebo adaptér C-vodiča. Systémy s Wi-Fi však zvyčajne fungujú lepšie s vyhradeným C-vodičom.
12.3. Prečo môj termostat po zapojení neukazuje žiadne napájanie?
Prázdny displej zvyčajne znamená žiadny 24V zdroj napájania. Skontrolujte istič, poistku transformátora a pevné pripojenie vodičov R a C.
12.4. Čo sa stane, ak sú káble termostatu zapojené nesprávne?
Nesprávne zapojenie môže spôsobiť skraty, poruchy systému alebo poškodenie poistiek. Vždy vypnite napájanie pred predrôtovaním a označte každý vodič.
12.5. Ako dlho by mali byť káble termostatu odrezané pre správne pripojenie?
Odstráňte približne 1/4 palca (6 mm) izolácie z každého vodiča, aby ste zabezpečili pevný kontakt bez nadmerného vystavenia medi.
