Úvod do problematiky kapilárnych termostatov
Kapilárne termostaty sú zariadenia určené na reguláciu a monitorovanie teploty v rôznych systémoch. Sú charakteristické prítomnosťou kapiláry, ktorá je tenkou trubičkou naplnenou kvapalinou alebo plynom. Táto kapilára slúži ako snímač teploty, ktorý pri zmene teploty spôsobuje zmenu objemu náplne, a tým aktivuje spínacie mechanizmy termostatu.
Existujú rôzne typy kapilárnych termostatov, ktoré sa líšia svojím určením, rozsahom merania, typom kontaktu a konštrukčným vyhotovením. Medzi bežné typy patria:
- Jednofázové termostaty s kapilárou
- Príložné termostaty s kapilárou
- Havarijné termostaty s kapilárou
- Prevádzkové termostaty s kapilárou
- Bezpečnostné termostaty s kapilárou
Tieto termostaty nachádzajú uplatnenie v širokej škále spotrebičov a systémov, vrátane plynových kotlov, chladničiek, práčok, priemyselných sporákov, pecí, udiarní, bojlerov a akumulačných nádrží.
Špecifiká trojfázových kapilárnych termostatov
Trojfázové kapilárne termostaty predstavujú špecifickú kategóriu určenú pre aplikácie vyžadujúce spínanie vo viacerých fázach. Po dosiahnutí prednastavenej teploty tieto termostaty automaticky prerušia elektrický obvod. V prípade poklesu teploty pod nastavenú hodnotu sa termostat opäť zopne, čím sústavne udržuje požadovanú teplotu média prepínaním polôh zapnuto/vypnuto.
Tieto termostaty sú obzvlášť vhodné pre reguláciu vyšších výkonov a sú často používané v priemyselných aplikáciách, ako sú:
- Pračky
- Priemyselné kuchynské sporáky
- Elektrické rúry
Technické parametre trojfázových kapilárnych termostatov sa môžu líšiť v závislosti od konkrétneho modelu a výrobcu. Bežné špecifikácie zahŕňajú:
- Rozsah teploty: často v rozmedzí od 50°C do 220°C alebo 300°C.
- Zaťaženie kontaktov: typicky 16A pri 400V alebo 16(4)A pri 250V a 6(1)A pri 400V.
- Materiál kapiláry: často nerez s PVC ochranou.
- Materiál čidla: nerez.
- Dĺžka kapiláry: bežne od 920 mm.
Je dôležité poznamenať, že technické špecifikácie sa môžu meniť bez predchádzajúceho upozornenia.
Príklady použitia a modely kapilárnych termostatov
Termostaty pre plynové kotly
Pre plynové kotly sú často používané špecializované termostaty s kapilárou, ktoré slúžia ako prevádzkové alebo havarijné prvky. Príkladom je FERROLI termostat s kapilárou, ktorý môže mať dĺžku kapiláry 1000 mm a nastavenie teploty 110 °C. Tieto termostaty sú navrhnuté tak, aby monitorovali a chránili kotly pred prehriatím.
Ďalším relevantným produktom je HERMANN termostat s kapilárou, špecificky určený pre plynové kotly HERMANN. Tieto prevádzkové termostaty s kapilárou sú kľúčové pre bezpečnú a efektívnu prevádzku vykurovacích systémov.
Termostaty pre chladničky a iné spotrebiče
V oblasti chladenia sa uplatňujú termostaty ako napríklad RANCO K59-H2840, ktorý je náhradným dielom pre chladničky značiek AEG, Electrolux a Zanussi. Tieto termostaty s izolovanou kapilárou zabezpečujú udržiavanie optimálnej teploty v chladiacom priestore.
Termostaty pre špecifické aplikácie (udiarne, práčky)
Pre špecifické aplikácie, ako sú udiarne, sú k dispozícii termostaty ako R12-3 pre udiareň BORNIAK UW-70 UW-150, ktoré umožňujú presné nastavenie teploty v rozsahu 0-120 °C. Tieto termostaty s kapilárou sú nevyhnutné pre dosiahnutie požadovaných výsledkov pri údení.
V práčkach a priemyselných kuchynských sporákoch sa často stretávame s kapilárnymi regulátormi, ktoré pomocou princípu dilatácie kvapaliny riadia ohrev vody alebo iných médií.
Expertný pohľad na termostat AT10F
Model TC AT10F je navrhnutý s ohľadom na riešenie problémov so stiesnenými priestormi pri montáži klasických termostatov. Na rozdiel od tradičných príložných termostatov (ako napríklad AT10), ktoré vyžadujú priamu montáž na horúcu trubku, verzia AT10F s označením "Fernfühler" (diaľkové čidlo) ponúka väčšiu flexibilitu.
Kľúčové vlastnosti modelu AT10F:
- Externé čidlo (1,2 m): Kapilára umožňuje meranie teploty na mieste vzdialenom od samotného termostatu, čo je ideálne pre ťažko dostupné miesta.
- Rozsah 0 - 90 °C: Poskytuje univerzálne použitie pre vykurovacie systémy, vrátane vody v kotli, akumulačných nádrží či bojlerov.
- Prepínací kontakt (SPDT): Umožňuje spínanie pri náraste teploty (pre kúrenie) alebo pri poklese (pre chladenie/ochranu).
- Záťaž 15 A: Schopnosť spínať výkonné čerpadlá alebo elektrické špirály bez potreby dodatočného stykača.
Použitie v praxi:
- Izolované potrubia: Čidlo sa zasunie pod izoláciu a samotný termostat sa priskrutkuje na stenu.
- Akumulačné nádrže: Čidlo sa vloží do jímky (puzdra) v nádrži pre presné meranie teploty vody.
- Obehové čerpadlá: Automatické zapnutie čerpadla pri dosiahnutí prevádzkovej teploty kotla.
Na čo si dať pozor pri inštalácii:
- Nepoškodiť kapiláru: Kapilára je naplnená kvapalinou a nesmie sa zalomiť ani skrátiť/predĺžiť, pretože by to viedlo k nefunkčnosti termostatu. Prebytočnú dĺžku je potrebné opatrne zvinúť.
- Teplovodivá pasta: Nanášanie teplovodivej pasty na čidlo zlepší prenos tepla a presnosť merania.
- Správne upevnenie čidla: Čidlo musí mať dobrý kontakt s meraným povrchom, aby nedochádzalo k oneskoreným reakciám.
Montážny postup:
- Termostat (krabičku) priskrutkujte na stenu.
- Čidlo (na konci kapiláry) priložte k potrubiu a zaistite páskou/sponou, alebo vsuňte do jímky.

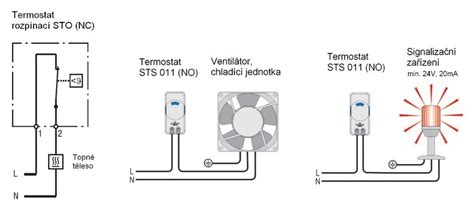

- Elektricky zapojte svorky (C-1 pre rozpínanie, C-2 pre spínanie).
- Nastavte požadovanú teplotu otočným gombíkom.
Zapojenie termostatu TR 210 WiFi: Zvládnete to sami! 🛠️
Časté otázky (FAQ)
Môžem kapiláru predĺžiť alebo skrátiť?
Nie. Kapilára je hermeticky uzavretá trubička s kvapalinou/plynom. Jej prestrihnutie zničí termostat. Prebytočnú dĺžku treba opatrne zmotať (nezalomiť!).
Aký je rozdiel medzi AT10 a AT10F?
AT10 meria teplotu svojou zadnou stranou (musí byť priamo na trubke). AT10F má čidlo na konci drôtu, takže krabička môže byť na stene a len čidlo je na trubke.
Je čidlo vodotesné?
Samotné kovové čidlo (hruška) je vodotesné, ale prechod do kapiláry nemusí byť stavaný na trvalé ponorenie do agresívnej kvapaliny. Odporúča sa použiť jímku (puzdro), aby čidlo nebolo v priamom kontakte s vodou.
Ako upevniť čidlo na trubku?
Ideálne je použiť kovovú sťahovaciu pásku alebo hliníkovú pásku, ktorá dobre vedie teplo. Čidlo priložte pozdĺžne k trubke a pevne stiahnite/oblepte.
Potrebujem k nemu batérie?
Nie, je to čisto mechanický termostat fungujúci na fyzikálnom princípe rozťažnosti kvapaliny. Nepotrebuje žiadne napájanie pre svoju funkciu (len pre spínaný okruh).
