Termoregulačný trojcestný ventil: Čo je to a ako funguje?

Trojcestný ventil, často označovaný aj ako trojcestný zmiešavač, je kľúčovou súčasťou moderných vykurovacích systémov. Jeho hlavnou úlohou je regulovať objemové prietoky vody, čím umožňuje efektívne riadenie teploty v celom systéme. Inštaluje sa s cieľom zabezpečiť optimálnu prevádzku, či už ide o stanovenie prívodnej teploty alebo reguláciu teploty spiatočky.

Princíp fungovania trojcestného ventilu

Trojcestný ventil funguje na princípe miešania alebo rozdeľovania dvoch prúdov tekutiny. V kontexte vykurovacích systémov to znamená, že dokáže miešať horúcu vodu z prívodu so studenšou vodou zo spiatočky, aby dosiahol požadovanú výstupnú teplotu. Týmto spôsobom umožňuje presné nastavenie teploty v okruhu.

Vnútorný mechanizmus ventilu, často vybavený termostatickým prvkom alebo servomotorom, reaguje na zmeny teploty a automaticky reguluje pomer prítokov, čím zabezpečuje stabilnú a konštantnú teplotu na výstupe.

Typy trojcestných ventilov

Trojcestné ventily sa primárne delia na dva základné typy:

• Miešacie trojcestné ventily: Tieto ventily majú jeden vstup a dva výstupy. Ich hlavnou funkciou je regulácia teploty pracovnej tekutiny kombináciou vysokoteplotného a nízkoteplotného toku. Pri správnej inštalácii môžu oddeliť aj toky.
• Rozdeľovacie (separacné) trojcestné ventily: Tieto ventily sa používajú vtedy, keď je potrebné súčasne dodávať chladiacu kvapalinu vo viacerých smeroch. Vytvárajú stabilný prietok pri nastavenej teplote.

Okrem funkčného delenia sa ventily líšia aj podľa:

• Konštrukcie a ovládania: sedlové ventily (s vertikálnym pohybom tyče) a rotačné ventily (s rotačným sektorom).
• Mechaniky uzávierky: napínacia alebo upchávka.
• Tvaru zástrčky: v tvare L, T, S.
• Typu uzávierky: valcové, guľové, kužeľové.
• Spôsobu pripojenia k okruhu: pomocou spojky, príruby, zvárania.
• Spôsobu riadenia: automatický, poloautomatický, manuálny.

Ovládanie a nastavenie trojcestného ventilu

Ovládanie trojcestného ventilu môže byť realizované rôznymi spôsobmi:

• Manuálne ovládanie: Pomocou páky alebo otočného gombíka.
• Automatické ovládanie: Pomocou elektrického pohonu, ktorý reguluje polohu ventilu na základe riadiacich signálov. Tieto elektronické ventily môžu byť riadené ovládačom s teplotnými snímačmi alebo servopohonom, čo umožňuje naprogramovanie teplotného režimu podľa dennej doby.

Trojcestný ventil s termostatom, známy aj ako trojcestný termostatický ventil, je špeciálny typ ventilu, ktorý automaticky reguluje teplotu média. Vďaka vstavanému termostatu presne riadi miešanie teplej a studenej vody, čím udržiava stálu, nastavenú teplotu v inštalácii.

Výhody trojcestného termostatického ventilu

• Automatická regulácia teploty.
• Zvýšený komfort používania.
• Energetická efektívnosť.
• Minimalizácia rizika popálenia (v systémoch TÚV).
• Zabránenie nízkoteplotnej korózii kotla.
• Stabilná teplota v systémoch podlahového vykurovania.

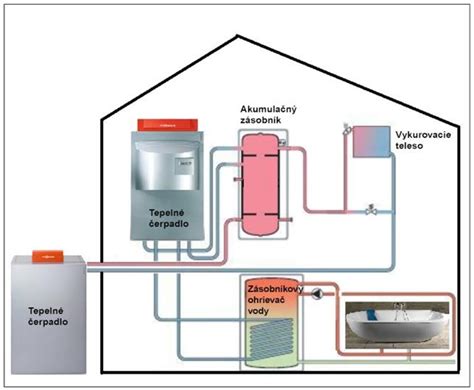

Použitie trojcestných ventilov

Trojcestné ventily nachádzajú široké uplatnenie v rôznych oblastiach:

• Vykurovacie systémy: Na reguláciu teploty v miestnostiach, zabezpečenie rovnomerného rozvodu tepla a zabránenie prehriatiu jednotlivých vetiev. Sú nevyhnutné pri kombinácii rôznych typov vykurovacích systémov, napríklad plynového kotla s podlahovým vykurovaním.
• Systémy teplej úžitkovej vody (TÚV): Na miešanie teplej a studenej vody pre dosiahnutie bezpečnej a komfortnej teploty.
• Klimatizačné systémy: Na presné prispôsobenie teploty a prietoku vzduchu.
• Priemyselné inštalácie: Na reguláciu prietoku rôznych typov tekutín.
• Systémy podlahového vykurovania: Na udržiavanie optimálnej teploty vody dodávanej do systému.
• Kotly na tuhé palivá: Na boj proti kondenzácii vo vratnom okruhu.

Inštalácia a výber trojcestného ventilu

Správna montáž trojcestného ventilu je kľúčová pre jeho správnu funkciu a dlhú životnosť. Pri inštalácii je potrebné dodržiavať niekoľko základných krokov, vrátane správnej orientácie podľa značiek na tele ventilu a dodržiavania odporúčaných rovných úsekov potrubia pred a za ventilom.

Pri výbere vhodného trojcestného ventilu je dôležité zohľadniť nasledujúce faktory:

• Priemer závitov pripojení: Kompatibilita s rúrkami vo vašej inštalácii.
• Materiál ventilu: Odolnosť a korózna odolnosť (napr. mosadz, meď).
• Rozsah regulácie v °C: Ponúkaný rozsah regulácie teploty.
• Pracovný tlak: Prispôsobenie tlakovému rozsahu vo vašej inštalácii.
• Typ pohonu: Hydraulický, elektromechanický, pneumatický, manuálny.
• Renomovaní výrobcovia: Odporúča sa uprednostniť produkty od overených značiek ako Esbe, Danfoss, Honeywell.

Cena nových zmiešavačov sa spravidla pohybuje od 90 do 150 eur. Odporúča sa konzultácia s inštalatérom pri výbere správneho ventilu zodpovedajúceho vášmu vykurovaciemu systému, pričom treba brať do úvahy výkon servomotora a veľkosť ventilu.

Príklady z praxe a riešenie problémov

V praxi sa vyskytujú situácie, kedy prevádzka trojcestného ventilu môže spôsobiť problémy. Napríklad, ak kotol v PID režime kolíše v teplotách alebo prechádza do útlmu, môže to byť spôsobené nesprávnym nastavením.

Jeden z používateľov popisuje problém s trojcestným ventilom ESBE s patronou na 55°C. Keď kotol prejde do útlumu na 63,1°C, teplota po útlume klesne až na 54,5°C, čo je pre kotol škodlivé. Odporúčaním je, aby kotlová teplota bola minimálne o 15-20K vyššia ako otváracia teplota ventilu, a teplota spiatočky by mala byť držaná nad 60°C, ideálne nad 65°C, aby sa predišlo nízkoteplotnej korózii a zlepšila sa účinnosť spaľovania.

Iný problém sa týka rozdielu teplôt v systéme, kde aj pri zvýšení prívodnej teploty na 65°C zostáva rozdiel približne 10 stupňov. Riešením môže byť správne nastavenie kotla, prípadne úprava parametrov ako je výkon kotla, množstvo vzduchu alebo doba podávania paliva. V niektorých prípadoch môže byť potrebné aj nastavenie obehového čerpadla cez izbový termostat, alebo použitie termohlavíc na radiátoroch.

Pre správne fungovanie vykurovacieho systému je nevyhnutná koordinácia všetkých komponentov. V prípade akýchkoľvek nejasností alebo problémov je vždy najlepšie obrátiť sa na odborníka - vášho inštalatéra.
