Výmenník tepla, alebo aj teplý výmenník, je zariadenie slúžiace na efektívnu výmenu energie medzi sústavami a objektmi s rôznymi tepelnými parametrami. Umožňuje prenos tepla medzi dvoma látkami s odlišnou teplotou, čo je obzvlášť užitočné v rôznych vykurovacích a chladiacich systémoch.
Základný Princíp Fungovania Výmenníka Tepla
Prenos energie vo výmenníku tepla je založený na základných zákonoch fyziky. Hlavným princípom, na ktorom funguje každý výmenník tepla, je fakt, že teplo vždy prechádza od teplejšieho média k chladnejšiemu. Aby došlo k prenosu tepla a k vyrovnaniu v systéme, je nevyhnutný teplotný rozdiel medzi dvoma médiami.
Tekutina (kvapalina alebo plyn) s vyššou teplotou odovzdáva svoje teplo tekutine s nižšou teplotou. Tento proces má za cieľ vyrovnať teploty a udržať stabilnú teplotu v systéme výmeny tepla. Úlohou výmenníka tepla je teda sprostredkovať tento prenos tepla z jedného média do druhého s maximálnou efektivitou.

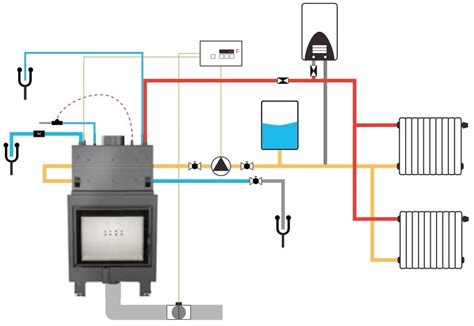

Teplovzdušný Výmenník: Efektívne Využitie Spalín
Špecifickým typom výmenníka je teplovzdušný výmenník, ktorý predstavuje pomerne jednoduchého, no účinného pomocníka v systémoch kúrenia. Dokáže využiť teplo vznikajúce pri horení, ktoré by bolo inak iba odvedené do komína.
Spaliny, ktoré vznikajú pri spaľovaní, majú pomerne vysokú teplotu. Teplovzdušný výmenník je navrhnutý tak, aby toto teplo zachytil a „otočil” naspäť do priestoru interiéru skôr, ako by uniklo z komína. Týmto spôsobom zvyšuje celkovú účinnosť vykurovacieho zariadenia.
Doskové Výmenníky Tepla: Konštrukcia a Vlastnosti
Doskový výmenník tepla je zariadenie, ktoré umožňuje efektívnu výmenu tepla predovšetkým medzi kvapalinami rôznej teploty. Jeho fungovanie je založené na procesoch konvekcie a vedenia tepla.
Konštrukcia a Materiály
Doskový výmenník sa skladá zo série tenkých dosiek, z ktorých každá má špeciálne navrhnutú štruktúru pre maximalizáciu prenosu tepla. Tieto dosky sú často vyrobené z kvalitnej nerezovej ocele 316L, ktorá zabezpečuje dlhú životnosť a vysokú odolnosť voči korózii, čo je kľúčové pre spoľahlivú prevádzku.
Princíp fungovania spočíva v tom, že jedna kvapalina prechádza cez kanáliky vnútri dosiek výmenníka, zatiaľ čo druhá kvapalina preteká po opačnej strane týchto dosiek. Týmto spôsobom dochádza k prenosu tepla medzi kvapalinami, čo umožňuje ohrievanie alebo chladenie média v danom systéme.
Efektivita a Prispôsobiteľnosť
Doskový výmenník tepla je výkonným riešením vďaka svojej veľkej ploche výmeny tepla vo vzťahu k jeho objemu. Táto vlastnosť umožňuje dosiahnutie významných úspor energie a zvyšuje efektivitu práce kúrenárskeho-chladiaceho systému optimalizáciou procesu výmeny tepla.
Dosková konštrukcia zároveň umožňuje ľahké prispôsobenie výmenníka konkrétnym potrebám používateľa, ako je prietok kvapalín alebo tepelné parametre. Vďaka tomu sú doskové výmenníky tepla univerzálnym riešením, ktoré nájde uplatnenie v rôznych odvetviach priemyslu, ako je chemický, potravinársky alebo energetický priemysel. Okrem toho môžu byť úspešne používané v kúrenárskych aj chladiacich inštaláciách.
Závery z výskumov a praktických skúseností naznačujú, že doskové výmenníky tepla sú účinným spôsobom na optimalizáciu energetických procesov založených na výmene tepla.
Aplikácie Doskových Výmenníkov Tepla
Doskové výmenníky tepla sú neoddeliteľnou súčasťou mnohých moderných vykurovacích a chladiacich systémov.
Vo Vykurovacích Systémoch
- Centrálne kúrenie: Sú obzvlášť užitočné v systémoch centrálneho kúrenia, kde sa teplo prenáša z radiátorov do vzduchu v miestnosti. Umožňujú dosiahnuť optimálnu teplotu v každej miestnosti, a tým znížiť spotrebu energie, čo sa prejavuje úsporami.
- Plynové kotly: Často sa používajú na prepojenie plynových kotlov s inštaláciou ústredného kúrenia. Sú obzvlášť populárne v prípade kondenzačných kotlov, ktorých fungovanie je založené na využití kondenzátu vznikajúceho pri spaľovaní plynu.
- Kotly na tuhé palivo: Predstavujú ideálne riešenie pre budovy vybavené kotlom na tuhé palivo (uhlie, pelety, drevo). Vďaka svojej konštrukcii zabezpečujú efektívnu výmenu tepla vznikajúceho pri spaľovaní tuhých palív, čo zaručuje bezpečnosť inštalácie a úsporu energie.
- Elektrické kotly: Sú nevyhnutné na oddelenie elektrického kotla od inštalácie, umožňujúce presný prenos tepelnej energie do vody. Tieto výmenníky sú vyrobené z platní z vysokokvalitných materiálov, ktoré zabezpečujú efektívny transport tepla.
V Systémoch s Tepelnými Čerpadlami
Výmenníky tepla v prípade tepelných čerpadiel sa používajú na rozdelenie hydraulického systému na dva obvody (glykolový a vodný). Tým sa eliminuje potreba použitia glykolu (ktorý chráni inštaláciu pred zamrznutím) v celej inštalácii, čo chráni najmä tepelné čerpadlo monoblok pred zamrznutím a výrazne znižuje náklady.
Hoci je teoreticky možné oddeliť aj inštaláciu tepelného čerpadla naplnenú vodou, v praxi sa toto riešenie používa menej často. Zariadenie nielenže zabraňuje zmiešaniu médií z dvoch systémov, ale rozdeľuje systém na dve menšie podjednotky, ktoré vytvárajú lepšie hydraulické prostredie s lepšou rovnováhou tlaku a teplôt, čo zaručuje lepšie podmienky pre obehové pumpy. Takáto inštalácia pracuje oveľa efektívnejšie.
Je dôležité zdôrazniť, že inštalácia tepelného čerpadla vyžaduje použitie väčšieho doskového výmenníka tepla ako v prípade klasického kotla na ústredné kúrenie. Väčšia veľkosť výmenníka zvyšuje efektívnosť výmeny tepla, čo umožňuje prenos väčšieho množstva tepelnej energie z jedného média do druhého.
Ďalšie Využitie
- Komíny: Doskové výmenníky tepla sú ideálnym riešením pre komíny pracujúce v otvorenom systéme. Umožňujú efektívne využitie tepla generovaného komínom na vykurovanie priestorov alebo úžitkovej vody.
- Priemyselné procesy: Vďaka svojej univerzálnosti sú doskové výmenníky tepla využívané aj v iných odvetviach, ako je napríklad domáca výroba piva počas chladenia sladoviny. Čím väčší výmenník, tým kratší je chladiaci proces, pretože väčšia plocha výmeny tepla umožňuje rýchlejšie uvoľňovanie energie.
Typy a Zapojenie Výmenníkov Tepla

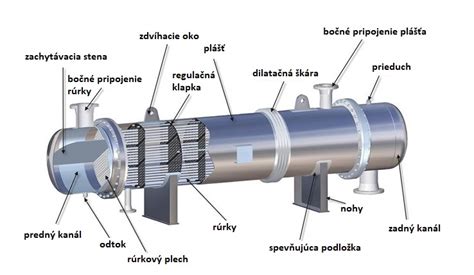

Výmenníky sa delia do dvoch hlavných skupín - na tie, ktoré pracujú bez zmeny fázy média, a na tie, ktoré pracujú so zmenou fázy (napr. kondenzácia alebo vyparovanie). Podľa konštrukcie vykurovacej plochy sa najčastejšie používajú doskové alebo rúrkové výmenníky.
Výmenník sa obvykle počíta a zapája ako protiprúd. Pri takomto zapojení dosahuje oveľa väčšiu účinnosť ako pri zapojení ako súprúd. Ak je výmenník vysoký, teplo sa odovzdáva po dlhej dĺžke a vďaka zapojeniu do protiprúdu možno dosiahnuť veľké priblíženie teplôt primár-vstup voči sekundár-výstup, čím sa maximalizuje účinnosť prenosu tepla.
Výmenníkové stanice sú komplexné systémy, ktoré sú často súčasťou areálov tovární či sídlisk. Zaisťujú distribúciu tepla pre vykurovanie jednotlivých objektov a ohrev teplej vody.
Malý výmenník tepla je napríklad radiátor ústredného alebo etážového kúrenia, ktorý odovzdáva teplo z teplovodného nízkotlakového okruhu do prostredia bytu, konkrétne do vzduchu.
