Teplovzdušné vykurovanie: Princípy, rýchlosť prúdenia vzduchu a moderné systémy

Teplovzdušné vetranie a vykurovanie predstavujú moderné a efektívne systémy, ktoré slúžia na výmenu vzduchu v interiéroch a zabezpečenie tepelnej pohody. Na rozdiel od tradičných teplovodných systémov, kde sa teplo šíri prostredníctvom vody v radiátoroch, teplovzdušné systémy využívajú ako primárne médium prúdiaci ohriaty vzduch.

Základné princípy teplovzdušného vykurovania

Princíp teplovzdušného vykurovania spočíva v ohreve vzduchu, ktorý je následne distribuovaný do vykurovaných priestorov. Vzduch v miestnosti sa postupne ochladzuje v dôsledku tepelných strát a je opätovne odvádzaný mimo priestoru, kde sa ohrieva a vracia späť do obehu. Tento proces zabezpečuje neustálu cirkuláciu a udržiavanie požadovanej vnútornej teploty.

V porovnaní s teplovodným vykurovaním sa pri teplovzdušnom systéme nevyžadujú klasické vykurovacie plochy, ako sú radiátory. Systém je charakteristický svojou pružnosťou, čo umožňuje rýchlu reakciu na zmeny v požiadavkách na vykurovací výkon. Na dosiahnutie optimálnej tepelnej pohody však teplovzdušné systémy často vyžadujú vyššie teploty vzduchu, čo môže viesť k vyšším tepelným stratám a odlišnému vnímaniu tepla užívateľmi.

Vzhľadom na tieto vlastnosti sú dimenzie rozvodov pri teplovzdušnom vykurovaní zvyčajne väčšie ako pri teplovodných systémoch, čo si vyžaduje rozsiahlejšie stavebné zásahy.

Typy teplovzdušných systémov a ich aplikácie

Existuje niekoľko typov teplovzdušných systémov, ktoré sa líšia svojím dizajnom, výkonom a spôsobom aplikácie:

Centrálne systémy

V centrálnych systémoch sa úprava vzduchu realizuje v jednej centrálnej jednotke, často umiestnenej v strojovni vzduchotechniky. Tu môže byť napríklad umiestnený plynový kotol, ktorý ohrieva vodu vstupujúcu do výmenníka tepla voda/vzduch. V tomto výmenníku sa následne ohreje prúdiaci čerstvý vzduch.

Pre zvýšenie efektivity a zníženie prevádzkových nákladov je pred výmenníkom tepla vhodné osadiť rekuperátor tepla. Ten predohrieva čerstvý vzduch využitím tepla z odpadového vzduchu, čím dochádza k úspore tepelnej energie.

Lokálne teplovzdušné jednotky

Lokálne teplovzdušné jednotky sú vhodné pre konkrétne priestory, ako sú haly alebo jednotlivé miestnosti. V týchto prípadoch je do priestoru privádzaný vzduch inými spôsobmi (napr. areáciou, infiltráciou), pričom lokálne jednotky nasávajú okolitý vzduch, ohrievajú ho a vyfukujú späť do priestoru.

Česká firma Atrea je známa svojimi systémami teplovzdušného vykurovania, ktoré vychádzajú z konceptov používaných v USA a Kanade. Tieto systémy často využívajú nízkoteplotné teplovodné výmenníky a špeciálny cirkulačný režim.

Cirkulačný režim

Pri teplovzdušnom vykurovaní je často nevyhnutné ohrievať veľké objemy vzduchu, čo môže viesť k neekonomickej prevádzke pri neustálom prívode čerstvého vzduchu z exteriéru. Preto teplovzdušné jednotky často disponujú cirkulačným režimom, kedy sa ohriaty vzduch v rámci domu opakovane dohrieva a rozvádza. Tento režim však môže spôsobiť šírenie pachov. Pre minimalizáciu tohto problému sa pri určitých činnostiach (napr. varenie) môže jednotka prepnúť do režimu bez cirkulácie.

Rýchlosť prúdenia vzduchu a jej vplyv

Rýchlosť prúdenia vzduchu je kľúčovým parametrom pri návrhu teplovzdušných rozvodov. Dostatočná rýchlosť je potrebná na prekonanie odporu v potrubí a tvarovkách, aby sa ohriaty vzduch dostal až k najvzdialenejším výduchom bez nadmerného ochladenia. Zároveň však nesmie byť rýchlosť príliš vysoká, aby nedochádzalo k nadmernému hluku.

Pri nútenom obehu vzduchu s použitím krbového ventilátora je dôležité zvoliť ventilátor s primeraným výkonom. Príliš silný ventilátor môže spôsobiť rýchlejšie prúdenie vzduchu okolo krbovej vložky, čím sa vzduch menej ohreje a na výstupe bude mať nižšiu teplotu.

Zdroje tepla a chladu pre teplovzdušné systémy

Teplovzdušné systémy môžu byť napojené na rôzne zdroje tepla a chladu:

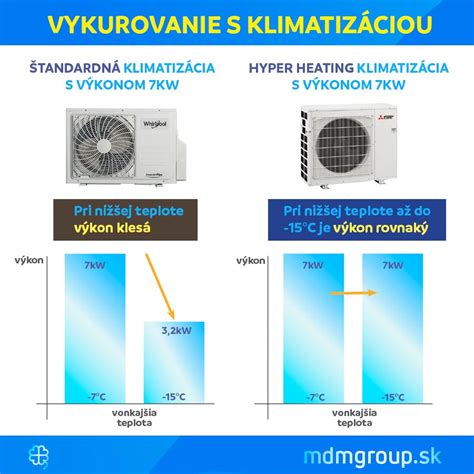

• Tepelné čerpadlá: Priame prepojenie VZT jednotky s tepelným čerpadlom je jedným z najčastejšie používaných a cenovo najvýhodnejších riešení. Vonkajšia jednotka funguje ako zdroj tepla a chladu, pričom interiér je ohrievaný alebo chladený prostredníctvom výmenníka vo VZT jednotke. V extrémnych mrazoch môže tepelné čerpadlo využívať záložný zdroj tepla.
• Teplovodné výmenníky: V systémoch s krbovými vložkami s teplovodným výmenníkom je nutné zapojiť primerane veľký zásobník tepla. Z neho sa potom odoberá vykurovacia voda pre výmenník vo VZT jednotke alebo pre podlahové kúrenie.
• Plynové kotly: Môžu slúžiť ako primárny zdroj tepla, pričom ohrievajú vodu pre výmenník vo VZT jednotke.
• Solárne kolektory a iné obnoviteľné zdroje: Teplo z týchto zdrojov môže byť akumulované v zásobníkoch a následne využité na ohrev vzduchu.

Systémy rozvodov a distribúcie vzduchu

Distribúcia ohriateho vzduchu prebieha prostredníctvom rozvodov. Tie môžu byť riešené rôznymi spôsobmi:

• Ploché podlahové kanály: V systémoch Atrea sa často používajú ploché kanály z pozinkovaného plechu (napr. 50x200 mm), ktoré sú uložené v podlahe a ústia pod oknami.
• Okrúhle potrubia a flexibilné hadice: Používajú sa pri rôznych typoch inštalácií. Okrúhle rozvody majú nižší odpor prietoku vzduchu.
• Hranaté kanály: Často sa dodatočne izolujú špeciálnymi návlekmi.

Prívod vzduchu do izieb je riešený výustkami, ktoré môžu byť umiestnené v podlahe, stenách alebo strope. Centrálne odsávanie cirkulačného vzduchu sa zvyčajne umiestňuje na prízemí, zatiaľ čo odsávanie odpadového vzduchu sa realizuje z priestorov ako sú kuchyne, kúpeľne a toalety.

Výhody a nevýhody teplovzdušného vykurovania

Výhody:

• Rýchla reakcia: Systém dokáže rýchlo reagovať na zmeny požiadaviek na vykurovací výkon.
• Nezaberá priestor: Nevyžaduje inštaláciu radiátorov, čím šetrí priestor v miestnostiach.
• Možnosť kombinácie s vetraním a chladením: Moderné jednotky často integrujú funkcie vetrania, rekuperácie tepla a chladenia.
• Filtrácia vzduchu: Cirkulujúci vzduch prechádza cez filtre v agregáte, čím sa znižuje prašnosť prostredia.
• Vhodnosť pre nízkoenergetické a pasívne domy: Vďaka svojej pružnosti a možnosti integrácie s riadeným vetraním je ideálny pre moderné, dobre izolované objekty.

Nevýhody:

• Vyššie tepelné straty: Vyššie teploty vzduchu potrebné na dosiahnutie tepelnej pohody môžu viesť k vyšším tepelným stratám.
• Väčšie dimenzie rozvodov: Vyžadujú rozsiahlejšie stavebné zásahy.
• Možné šírenie pachov: Pri cirkulačnom režime môže dochádzať k šíreniu pachov z rôznych častí domu.
• Hluk: Pri nesprávnom návrhu alebo inštalácii môže systém spôsobovať hluk.
• Nižšia akumulačná schopnosť vzduchu: Vzduch ako médium dokáže preniesť menej tepla ako voda pri rovnakom objeme.

Historický kontext a súčasné trendy

Teplovzdušné vykurovanie rodinných domov nebolo v Európe historicky príliš rozšírené z dôvodu klimatických podmienok, vývoja palivovej základne a úzkej väzby systémov vykurovania na konštrukciu budovy. Negatívne skúsenosti z minulosti prispeli k určitej nedôvere k tomuto systému.

V súčasnosti však s rozvojom nízkoenergetických a pasívnych domov, ktoré majú dobré tepelnoizolačné, ale slabšie tepelnoakumulačné vlastnosti, sa teplovzdušné vykurovanie stáva čoraz vhodnejším riešením. Minimalizácia infiltrácie vzduchu v moderných tesných budovách si navyše vyžaduje riadené vetranie, ktoré je možné efektívne integrovať s teplovzdušným vykurovaním.

Hybridné vykurovacie systémy, ktoré kombinujú viacero zdrojov tepla (napr. tepelné čerpadlo s plynovým kotlom), umožňujú optimalizáciu nákladov a zvýšenie energetickej účinnosti.

Príprava teplej úžitkovej vody (TUV)

Príprava TUV v systémoch s teplovzdušným vykurovaním závisí od dostupného zdroja energie. Možnosti zahŕňajú:

• Elektrická energia: Použitie samostatného elektrického bojlera alebo kombinácia s tepelným čerpadlom.
• Plynový kotol: Kotol primárne ohrieva TUV a následne vykurovaciu vodu.
• Akumulačný zásobník: TUV sa odoberá z kombinovaného zásobníka, do ktorého je možné pripojiť aj ďalšie zdroje tepla (solárne panely, tepelné čerpadlo).

Ďalšie aspekty a technické riešenia

Digestory a ich pripojenie

V domoch s riadeným vetraním by vývod z digestora nemal byť smerovaný priamo do exteriéru. Používajú sa systémy s výfukom naspäť do interiéru, kde sa tuky a aerosóly zachytávajú na filtroch.

Umiestnenie VZT jednotky

Ideálne umiestnenie VZT jednotky je v technickej miestnosti, garáži alebo inej nevykurovanej miestnosti. Rozvody teplého vzduchu sa vedú v podlahe, strope alebo pomocou spiropotrubia a musia byť vzduchotesné, tepelne izolované a navrhnuté s ohľadom na hluk.

Vplyv na prašnosť prostredia

Cirkulačné teplovzdušné vykurovanie znižuje prašnosť prostredia, pretože cirkulujúci vzduch sa pri každom prechode agregátom filtruje. Po dlhšej prestávke však môže dôjsť k víreniu prachu usadeného v potrubí.

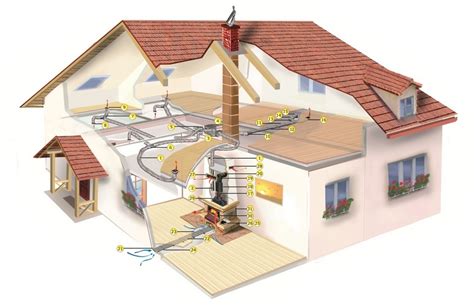

Vykurovanie krbom a teplovzdušné rozvody

Teplovzdušné rozvody z krbu predstavujú efektívny spôsob vykurovania, najmä v kombinácii s krbovými vložkami. Dôležité je správne naprojektovanie systému, výber vhodnej krbovej vložky a ventilátora, ako aj kvalitná izolácia rozvodov.

Rýchlosť prúdenia vzduchu v kontexte rýchlosti vetrania

V kontexte teplovzdušného vykurovania a vetrania je dôležité rozlišovať medzi rýchlosťou prúdenia vzduchu v rozvodoch a rýchlosťou výmeny vzduchu v miestnosti (vetraním). Pri vetraní sa udáva počet výmen vzduchu za hodinu, ktorý zabezpečuje hygienickú výmenu vzduchu v objekte. Tieto dva parametre sú síce odlišné, ale vzájomne prepojené v celkovom návrhu systému.
