Akumulačné zásobníky v zásade uchovávajú tepelnú energiu, ktorá nie je práve potrebná, aby sa mohla spotrebovať neskôr podľa potreby. Používajú sa predovšetkým tam, kde teplo nie je vždy trvalo potrebné, čo je bežné napríklad v priemerných domácnostiach so špičkami vykurovania a prípravy teplej vody ráno a večer. Viessmann ponúka široký sortiment akumulačných zásobníkov pre teplú vodu a vykurovanie v domácnostiach, ktoré sú vybavené rôzne v závislosti od ich hlavných úloh a individuálnych potrieb.
Princíp fungovania akumulačných zásobníkov
Na dočasné uskladnenie tepelnej energie je potrebná špeciálna konštrukcia. Akumulačný zásobník vykurovacej vody je v podstate valec vyrobený z ocele, vybavený možnosťami hydraulického pripojenia. Ich počet sa líši v závislosti od modelu a oblasti použitia. Akumulačné zásobníky vykurovacej vody Viessmann zaujmú navyše všestrannou tepelnou izoláciou z polyesterového rúna, ktorá pomáha minimalizovať tepelné straty. V závislosti od modelu a okolností môžu mať aj prípojku na ponorný ohrievač, vnútornú nepriamu špirálu na pripojenie solárnych kolektorov alebo prídavný stratifikačný systém.
Funkcia v systéme vykurovania

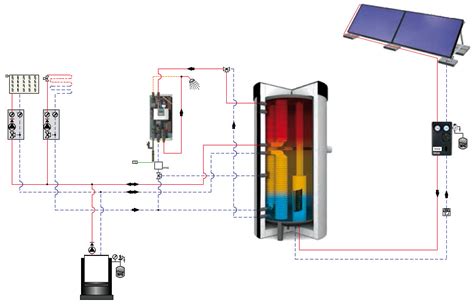

Akumulačný zásobník je vždy umiestnený medzi zdrojom tepla a spotrebičmi tepla. Kotol ohrieva vykurovaciu vodu, ktorá preteká cez akumulačný zásobník. Prietok zo zdroja tepla sa v akumulačnom zásobníku mieša so studenou vratnou vodou zo spotrebičov (radiátorov), čím sa zvýši teplota vody, aby sa v prípade potreby mohla uvoľniť ako prietok do radiátorov. Studená vratná voda zo spotrebičov tepla potom prúdi späť do akumulačného zásobníka vykurovacej vody.
Význam stratifikácie vody
Hustota vody závisí od jej objemu a teploty. V dôsledku toho sa horúca voda vždy nachádza v hornej časti zásobníka vykurovacej vody, odkiaľ prúdi do radiátorov. Studená vratná voda z radiátorov sa nachádza v spodnej časti zásobníka a odtiaľ prúdi do kotla, kde sa môže ohrievať. V nárazníkovom valci tento efekt spravidla vedie k miešaniu. Ak je valec, ako napríklad Vitocell 160-E, vybavený stratifikačným systémom, studená vratná voda zostáva v spodnej časti, zatiaľ čo horúcu prietokovú vodu možno vždy odobrať zhora.
Viessmann akumulačné zásobníky - Prehľad produktov
Viessmann ponúka rad produktov, ktoré pokrývajú široké spektrum potrieb pre akumuláciu tepla a ohrev vody. Ich cieľom je zabezpečiť spoľahlivú a efektívnu prevádzku vykurovacích systémov.
Vitocell 100-E: Univerzálny akumulačný zásobník
Vitocell 100-E je univerzálny akumulačný zásobník, ktorý je k dispozícii v mnohých verziách s objemom od 46 do 2 000 litrov. V závislosti od verzie ho možno kombinovať s viacerými zdrojmi tepla. To je zabezpečené viacerými otvormi na pripojenie vykurovacieho systému, ako aj ďalšími otvormi na pripojenie snímačov zásobníka. Môže sa používať aj spolu s modulom na čerstvú vodu. Zásobníky Vitocell 100-V typ CVA/CVAA/CVAB-A je možné spájať do kaskády pre zvýšenie požadovaného objemu vody daných projektov.
Vitocell 140-E a 160-E: Špecifické vlastnosti
Model Vitocell 140-E sa môže používať tiež spolu s modulom na čerstvú vodu. Ako bolo uvedené vyššie, Vitocell 160-E je vybavený špeciálnym stratifikačným systémom, ktorý zaisťuje optimálne vrstvenie teplej a studenej vody, čím sa minimalizuje miešanie a zvyšuje účinnosť.
Vitocell 340-M: Viacrežimový a priestorovo úsporný zásobník
Akumulačné zásobníky s viacerými režimami, ako je Vitocell 340-M, kombinujú nielen vykurovaciu vodu a teplú vodu, ale umožňujú aj pripojenie viacerých zdrojov tepla. Je to kompaktné a priestorovo úsporné riešenie s ohrevom teplej vody prostredníctvom flexibilného a beznapäťového vlnitého potrubia z nehrdzavejúcej ocele. Táto rúrka je integrovaná do zásobníka v špirálovom tvare, pričom cez ňu prúdi čerstvá teplá voda, ktorá sa ohrieva teplou vykurovacou vodou. Samostatný zásobník teplej vody pre domácnosť preto nie je potrebný, pretože voda sa ohrieva podľa potreby. Táto skutočnosť spolu s použitím nehrdzavejúcej ocele ako materiálu zabezpečuje hygienický ohrev teplej vody bez rizika vzniku legionelly.
Moduly na ohrev čerstvej vody Vitotrans 353
Ak akumulačný zásobník ohrieva aj teplú vodu, existuje možnosť doplniť zásobník modulom Vitotrans 353 na ohrev čerstvej vody. Ten funguje na princípe kontinuálneho prietoku, čo znamená, že teplá voda preteká cez modul, okolo teplej vykurovacej vody, ktorá je v akumulačnom zásobníku, a pritom sa nepriamo ohrieva. Týmto spôsobom sa hygienická teplá voda ohrieva podľa individuálnych potrieb príslušnej domácnosti.
Princíp prietokového ohrievača
Moduly čerstvej vody Vitotrans 353 slúžia na komfortný a hygienický ohrev pitnej vody na princípe prietokového ohrievača. Na rozdiel od bežných zásobníkov na teplú vodu sa voda (ktorá je vlastne tiež potravinou) nevyužíva na akumuláciu energie, ale sa ohrieva až v prípade potreby prostredníctvom doskového výmenníka tepla. Energia na ohrev vody pochádza z vyrovnávacieho zásobníka vykurovacej vody, ktorý je možné ohrievať prostredníctvom najrôznejších systémov - solárnymi systémami, ako aj kotlami na pevné palivo, bežnými vykurovacími kotlami na olej/plyn, tepelnými čerpadlami alebo inými systémami.
Varianty a výhody Vitotrans 353
Moduly Vitotrans 353 dokážu pri veľkých rozdieloch v odbere zabezpečiť stálu teplotu na kohútiku teplej vody. Vysokoúčinné obežné čerpadlá najnovšej generácie majú otáčky regulované vysokovýkonnou reguláciou, takže objemový prúd vykurovacej vody je optimálne prispôsobený odberu. Jednotky Vitotrans 353 takto ponúkajú dokonalý komfort, optimálnu hygienu a perspektívnu úspornú prevádzku.
Vitotrans 353 je k dispozícii v piatich základných vyhotoveniach. V základnom vyhotovení - teda na nástennú montáž - sú to typy s čerpacím výkonom 25 l/min a s čerpacím výkonom 48 l/min. Sú určené pre akumulačné nádoby:
- Vitocell 100-E SVPA 600, 750 a 950 litrov
- Vitocell 140-E SEIA 600, 750 a 950 litrov
- Vitocell 160-E SESA 600, 750 a 950 litrov
Vysoký čerpací výkon umožňuje všestranné použitie a spolu s cirkulačným čerpadlom a sadou rozdeľovača vratnej vetvy zabezpečujú efektívnu prevádzku.
Údržba a prevádzka akumulačných zásobníkov
V rámci údržby vykurovacieho systému sa sleduje aj prevádzka zásobníka vykurovacej vody, čo pomáha zabezpečiť plynulú prevádzku. Počas vizuálnej kontroly odborník na vykurovanie skontroluje akumulačný zásobník, čerpadlá a ventily na poškodenie, koróziu, nečistoty a netesnosti. Ide predovšetkým o preventívne opatrenie, pričom dôraz sa kladie na rozhrania medzi komponentmi, aby sa zabezpečila ich optimálna vzájomná koordinácia.
Ochrana proti korózii a vodnému kameňu
Zdroj tepla, akumulačný zásobník a spotrebiče tepla tvoria uzavretý systém. Napriek tomu vždy existuje riziko prieniku vzduchu do systému. Produktový program Vitocell od spoločnosti Viessmann je vybavený odvzdušňovacími ventilmi, ktoré umožňujú uvoľnenie vzduchu. Akumulačný zásobník obsahuje vykurovaciu vodu s nízkym obsahom kyslíka, čo znamená, že dodatočná ochrana proti korózii zvyčajne nie je potrebná.
Ak má voda určitú kvalitu a spĺňa špecifikácie, nie je potrebné odvápňovať akumulačný zásobník. V prípade zásobníkov na teplú vodu je situácia odlišná. Tu voda z vodovodu preteká cez výmenníky tepla. V dôsledku toho sa môže v závislosti od tvrdosti vody vyzrážať vodný kameň, preto je v týchto prípadoch dôležitá pravidelná kontrola a prípadné odvápnenie.
Dokumentácia a podpora
V centrálnej, prehľadnej databáze ViBooks môžete rýchlo a jednoducho nájsť návody na obsluhu, listy technických údajov a všetky druhy prospektov, ktoré potrebujete k produktom Viessmann.
