Teplovzdušné vykurovanie Knapp

V oblasti zdravého a energeticky úsporného bývania zohráva kľúčovú úlohu správne navrhnutý systém vykurovania a vetrania. Spoločnosť Knapp, prostredníctvom svojich riešení, ponúka komplexný prístup k zabezpečeniu optimálnej klímy v interiéri s dôrazom na energetickú efektivitu.

Princípy riadeného vetrania s rekuperáciou tepla

Základom modernej výstavby, najmä pri nízkoenergetických a pasívnych domoch, je minimalizácia tepelných strát. Pasívny dom (PD) je v podstate lepšie zaizolované nízkoenergetické (NED) bývanie, kde ročná spotreba energie na vykurovanie sa pohybuje v rozmedzí 15 až 50 kWh/m2/rok.

Celkové tepelné straty domu (Q_CELK) sa vypočítavajú ako súčet strát prestupom tepla cez obvodové konštrukcie a strát vetraním. Bežný scenár ilustruje problém nedostatočného vetrania: ak vonkajšia teplota dosahuje -10 °C a vnútorná je +22 °C, otvorenie okna na bežné vetranie znamená, že mrazivý vzduch s teplotou -10 °C vnikne do miestnosti, zatiaľ čo ohriaty vzduch s teplotou +22 °C uniká von spolu s teplom, za ktoré sme zaplatili.

Okrem diskomfortu spojeného so závanmi chladného vzduchu a nutnosťou pravidelného otvárania okien, je potrebné tento nový, chladný vzduch opäť ohriať na požadovanú vnútornú teplotu. Užívateľ domu sa tak často ocitá pred dilemou: vetrať a strácať teplo, alebo žiť v "zatuchnutom, ale teplom" prostredí.

Systémy riadeného vetrania s rekuperáciou tepla tento problém efektívne riešia. Účinnosť rekuperácie jednotiek Duplex pri prietoku 120 m³/h (čo je bežná hodnota pri periodickom vetraní) dosahuje približne 85%. To znamená, že vonkajší vzduch po prechode rekuperátorom, ohriaty z -10 °C, dosiahne teplotu +17,2 °C. Vzduch sa ďalej mierne ohreje od ventilátora a v rozvodoch. V konečnom dôsledku, na výustke v miestnosti (bez dohrevu) môžeme namerať teplotu v rozmedzí +20,5 °C až +21,5 °C.

Je dôležité poznamenať, že systém riadeného vetrania s rekuperáciou je primárne určený na zabezpečenie výmeny vzduchu s minimálnymi tepelnými stratami. Nie je možné ho použiť ako hlavný vykurovací systém, ani ako systém pre účinné chladenie. Pre tieto účely je potrebné inštalovať samostatný systém teplovzdušného vykurovania (prípadne chladenia) s VZT (Vzduchotechnickými) jednotkami typu Duplex R_. Systém teplovzdušného vykurovania (chladenia) však vždy zahŕňa aj vetranie s rekuperáciou.

Systémy teplovzdušného vykurovania a chladenia ATREA

Pre systémy teplovzdušného vykurovania, chladenia a vetrania používa spoločnosť Knapp jednotky firmy ATREA. Všetky uvedené jednotky sú principiálne rovnaké, disponujú rovnakými funkciami, režimami a spôsobom ovládania.

Typy VZT jednotiek ATREA

• Duplex RK5: Jednotka podobná modelu RK5, ale užšia (šírka iba 675 mm), s menším výkonom a nižšou cenou. Tepelný výkon pre vykurovanie dosahuje do 4 kW, pre chladenie do 3 kW.

• Duplex RA5: Jednotka s podobným výkonom ako RA5, ale s možnosťou podstropného prevedenia. Je vhodná pre menšie domy alebo pasívne domy.

• Duplex RK4: Vhodná pre stredne veľké domy. Tepelný výkon pre vykurovanie je až do 8 kW, pre chladenie do 5 kW.

Prevádzkové režimy jednotiek ATREA

Základné prevádzkové režimy sa nastavujú manuálne alebo automaticky podľa týždenného harmonogramu na ovládači CP Touch, prípadne cez internetovú aplikáciu.

• Cirkulácia a Cirkulácia závislá: Režim vnútornej cirkulácie vzduchu bez vetrania, používaný pri vykurovaní alebo chladení. V režime cirkulácie závislej je jednotka štandardne vypnutá (ventilátory stoja) a zapína sa automaticky alebo manuálne pri požiadavke na vykurovanie alebo chladenie.

• Rovnotlaké vetranie: Cirkulačný a odpadový ventilátor pracujú s rovnakým vzduchovým výkonom. Do interiéru je privádzaný iba čerstvý vzduch po rekuperácii a rovnaké množstvo odpadového vzduchu je zároveň odsávané z miest, kde vzniká. Tento režim je možné používať nepretržite v letnom období (dom sa postupne prevetráva s nízkou spotrebou ventilátorov) alebo sa spúšťa automaticky pri externom signáli z kuchyne (aby sa pachy z varenia nedostali do obytných miestností).

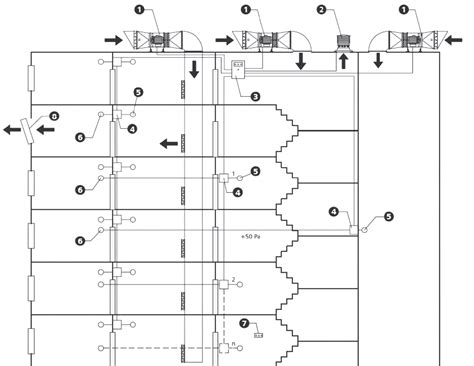

• Pretlakové vetranie: Slúži na letné pretlakové ochladenie domu, zvyčajne sa spúšťa na noc. Vzduch sa nasáva buď z fasády, alebo cez zemný výmenník tepla.

Rozvody vzduchu a umiestnenie komponentov

Prívod vzduchu do miestností je riešený pomocou podlahových kanálov z pozinkovaného plechu (rozmery v priereze 50x200 mm) uložených v tepelnej izolácii podlahy pre každé poschodie. Centrálne odsávanie cirkulačného vzduchu sa zvyčajne umiestňuje na prízemí do chodby alebo do blízkosti krbovej vložky, na poschodí sa odsávanie robí z chodby. Mriežky štandardných rozmerov 290x410 mm sa umiestňujú na každom poschodí v zásade čo najvyššie pri strope, alebo priamo do stropu.

Odsávanie odpadového vzduchu prebieha z kuchyne, WC, kúpeľní a skladových priestorov. Odsávacie kovové kruhové ventily sa umiestňujú v zásade pod strop, alebo do stropu. Nasávanie a výfuk vzduchu na fasádu sa realizuje cez priemery od 160 do 250 mm, ukončené mriežkami na fasáde s rozmermi 350x350 mm.

Zdroje tepla a chladu

Systémy teplovzdušného vykurovania a chladenia Knapp umožňujú integráciu s rôznymi zdrojmi tepla a chladu, vrátane zemného registra (ZVT).

Prepojenie VZT jednotky s tepelným čerpadlom

Najčastejšie používanou konfiguráciou je prepojenie VZT jednotky s tepelným čerpadlom. Vonkajšia klimatizačná jednotka (napr. Fujitsu), ktorá dokáže pracovať aj ako zdroj tepla, je pripojená priamo na chladivový výparník umiestnený vo VZT jednotke. Interiérový vzduch obteká tento výparník, čím sa ohrieva alebo ochladzuje, a následne je fúkaný do miestností. Táto metóda umožňuje centrálne vykurovanie alebo chladenie celého objektu a predstavuje najlacnejšiu a momentálne najrozšírenejšiu variantu.

Je dôležité poznamenať, že vonkajšia klimatizačná jednotka nemusí byť plnohodnotným zdrojom tepla v extrémnych mrazoch. V takýchto podmienkach sa VZT jednotka automaticky prepína na záložný zdroj tepla, ako je napríklad elektrický kotol alebo vstavaný ohrievač.

Iné zdroje tepla

• Teplovodné krby: Ak je krbová vložka vybavená teplovodným výmenníkom, je nutné ju zapojiť do dostatočne veľkého akumulačného zásobníka (napr. IZT-U 950). Vykurovacia voda pre systém Duplex (vrátane TUV - teplej úžitkovej vody) sa potom čerpá z tohto zásobníka.

• Doplnkové zdroje: Solárne panely alebo tepelné čerpadlá môžu byť pripojené do akumulačného zásobníka, čím sa zvyšuje efektivita celého systému.

• Teplovodné rebríkové radiátory: V kúpeľniach sa často používajú teplovodné rebríkové radiátory s spätnou trásou vedenou v podlahe (tzv. nepravá podlahovka). V najväčšej kúpeľni môže byť osadený samostatný termostat riadiaci vykurovanie v tomto okruhu, zatiaľ čo v ostatných kúpeľniach sa používajú termostatické hlavice.

• Elektrické vykurovacie telesá: Alternatívou sú elektrické vykurovacie rebríky pripojiteľné do elektrickej zásuvky, alebo iné priamovýhrevné elektrické telesá. Existujú aj hybridné radiátory, ktoré môžu fungovať teplovodné počas vykurovacej sezóny (ako podružný zdroj s Duplexom) a v prechodných obdobiach sa prepnú na elektrické vykurovanie.

Príprava teplej úžitkovej vody (TUV)

Príprava TUV závisí od dostupného zdroja energie.

• Elektrická energia: Ak je zdrojom elektrická energia (priamovýhrev, kotol, tepelné čerpadlo), nie je vždy výhodné používať ten istý kotol aj na ohrev TUV, pretože kotol zvyčajne vykonáva buď ohrev TUV, alebo vykurovanie. V takom prípade sa preferuje samostatný elektrický bojler s vlastným elektrickým ohrevom.

• Plyn: Pri použití plynového kotla sa TUV ohrieva prioritne a následne kotol zabezpečuje vykurovanie. Odporúčaná veľkosť zásobníka je 80 až 150 litrov.

• Akumulačný zásobník: TUV sa odoberá z kombinovaného (integrovaného) zásobníka IZT. V zásobníku je teplota vrstvená, s rozdielom až 60 °C medzi hornou a dolnou časťou. TUV sa ohrieva prietokovo v nerezovej špirále v hornej časti zásobníka. Z hornej časti sa odoberá aj vykurovacia voda. Do takéhoto zásobníka je možné pripojiť ďalšie zdroje tepla, ako sú solárne panely, tepelné čerpadlo, peletová pec alebo teplovodná krbová vložka.

Špecifické požiadavky a umiestnenie jednotiek

V domoch s riadeným vetraním je zakázané vyústenie digestora do exteriéru. Namiesto toho sa používajú digestory s recirkuláciou vzduchu, kde sa tuky a aerosóly zachytávajú na filtroch.

Ideálnym miestom pre umiestnenie VZT jednotky Duplex R_ je technická miestnosť na prízemí, prípadne miestnosť v nevykurovanej časti domu. V prípade potreby sa jednotka môže umiestniť aj do podhľadu, pod strešný krov, alebo do priestoru nad WC na prízemí.

Možnosti konfigurácie systémov

Spoločnosť Knapp ponúka štyri základné konfiguračné možnosti systémov, ktoré sa líšia svojimi funkciami a cenou:

1. Základný systém (vetranie s rekuperáciou): Určený pre komfortné riadené vetranie rodinného domu s rekuperáciou tepla. Cenové rozpätie sa pohybuje od 2 500 do 6 000 Eur vrátane DPH. Možnosť pridania cirkulačnej vetvy.

2. Systém s vykurovaním z krbu: Kombinuje vetranie s rekuperáciou a rozvod tepla z krbovej vložky. VZT jednotky s maximálnym výkonom 8 kW. Celková cena systému pre rodinný dom je od 7 500 do 11 000 Eur vrátane DPH.

3. Systém s vykurovaním a možnosťou chladenia: VZT jednotky s maximálnym výkonom 8 kW. Kúpeľne sú vykurované nezávisle od VZT (napr. elektrické podlahové vykurovanie s termostatom, alebo elektrický rebríkový radiátor). Možnosť pripojenia takmer ľubovoľného zdroja tepla (napr. vstavaný elektrický nízkoteplotný ohrievač, alebo výmenník pripojený na kotol, tepelné čerpadlo). Cenové rozpätie pre rodinný dom je od 6 600 do 10 000 Eur vrátane DPH.

4. Systém s vykurovaním a chladením: VZT jednotky s maximálnym výkonom 8 kW. Kúpeľne sú vykurované nezávisle od VZT. Zdrojom chladu môže byť napr. tepelné čerpadlo. Možnosť pripojenia takmer ľubovoľného zdroja tepla. Cenové rozpätie pre rodinný dom je od 8 000 do 12 000 Eur vrátane DPH.
