Tepelné čerpadlo predstavuje moderný a ekologický spôsob vykurovania a ohrevu vody, ktorý využíva obnoviteľné zdroje energie z okolitého prostredia. Princíp jeho fungovania je založený na prenose nízko-potenciálnej energie z prírody (vzduch, zem, voda) na vyššiu, využiteľnú úroveň. Hoci na svoj pohon vyžaduje elektrickú energiu, pomer vyrobenej tepelnej energie k spotrebovanej elektrickej je mimoriadne priaznivý, často v pomere 3 až 6 kW tepla na 1 kW elektriny, čo znamená významné úspory.
Princíp fungovania tepelného čerpadla
Fungovanie tepelného čerpadla možno prirovnať k princípu chladničky, avšak s opačným cieľom - produkovať teplo namiesto chladu. Tento proces prebieha nepretržite v uzavretom cykle, ktorý pozostáva zo štyroch kľúčových krokov:
1. Odparovanie (Výparník)
V tomto kroku chladivo s nízkym bodom varu absorbuje tepelnú energiu z primárneho média (vzduch, zem, voda). V dôsledku zvýšenej teploty sa chladivo odparuje a mení sa na plynné skupenstvo. Pri tepelných čerpadlách typu vzduch-voda sa ako zdroj tepla využíva vonkajší vzduch, ktorý je do výmenníka tepla nasávaný ventilátorom.
2. Kompresia (Kompresor)
Plynné chladivo je následne nasaté do kompresora, ktorý prudko zvýši jeho tlak a tým aj teplotu. Tento proces je energeticky najnáročnejší a vyžaduje dodávku elektrickej energie.
3. Skvapalňovanie (Kondenzátor)
Stlačené a horúce pary chladiva sú potom vedené do kondenzátora. Tu odovzdávajú svoje teplo sekundárnemu médiu, najčastejšie vode vykurovacieho systému alebo do zásobníka teplej úžitkovej vody. Po odovzdaní tepla sa chladivo ochladí a skvapalní.
4. Expanzia (Expanzný ventil)
V poslednom kroku prechádza skvapalnené chladivo cez expanzný ventil (škrtiaci prvok), kde dôjde k prudkému zníženiu jeho tlaku a následnému ochladeniu. Tým sa chladivo pripraví na opätovné vstreknutie do výparníka a celý cyklus sa môže zopakovať.
Typy tepelných čerpadiel
Tepelné čerpadlá sa primárne delia podľa zdroja, z ktorého získavajú teplo:
Tepelné čerpadlá vzduch-voda
Tieto systémy získavajú tepelnú energiu z okolitého vzduchu. Sú obľúbené pre svoju relatívnu jednoduchosť inštalácie, ktorá nevyžaduje rozsiahle stavebné úpravy. Efektívne pracujú aj pri nízkych teplotách, pričom niektoré modely zvládajú prevádzku až do -20 °C. Vonkajšia jednotka je umiestnená v exteriéri, zatiaľ čo vnútorná jednotka zabezpečuje distribúciu tepla.
Výhody:
- Jednoduchá a rýchla inštalácia
- Nízke počiatočné náklady v porovnaní s inými typmi
- Možnosť celoročnej prevádzky (vykurovanie aj chladenie pri reverzibilných modeloch)
Nevýhody:
- Nižšia účinnosť pri extrémne nízkym vonkajších teplotách
- Potenciálny hluk z vonkajšej jednotky
- Potreba odmrazovania výparníka v zimných mesiacoch
Tepelné čerpadlá zem-voda
Tieto systémy využívajú stabilnú vnútornú energiu zeme. Zdrojom tepla sú buď zemné kolektory (plošné alebo výkopové) umiestnené tesne pod povrchom, alebo zemné vrty (sondy) siahajúce do hĺbky 40 až 130 metrov. Vďaka stabilnej teplote zeme dosahujú vysokú účinnosť počas celého roka.
Výhody:
- Vysoká a stabilná účinnosť nezávislá od vonkajších teplôt
- Dlhá životnosť
- Tichá prevádzka
Nevýhody:
- Vyššie počiatočné náklady a nutnosť rozsiahlejších zemných prác
- Potreba dostatočného priestoru pre kolektory alebo vrty
- Možné obmedzenia pri výstavbe na pozemku s kolektormi

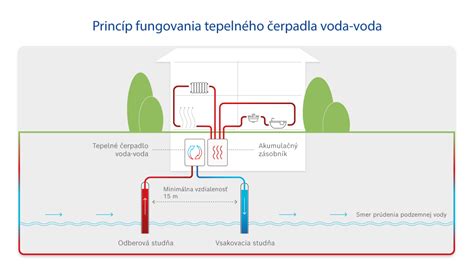

Tepelné čerpadlá voda-voda
Tieto systémy využívajú ako zdroj tepla podzemnú vodu. Ich fungovanie si vyžaduje dve studne - jednu na odber vody a druhú na jej vrátenie späť do zeme. Podzemná voda si udržiava pomerne vysokú a stabilnú teplotu počas celého roka, čo zabezpečuje vysokú efektivitu.
Výhody:
- Najvyššia účinnosť spomedzi všetkých typov
- Stabilná teplota zdroja tepla
- Možnosť pasívneho chladenia bez zapojenia kompresora
Nevýhody:
- Náročná inštalácia vyžadujúca realizáciu dvoch studní
- Závislosť od kvality a množstva podzemnej vody
- Možné legislatívne obmedzenia týkajúce sa ochrany vôd
Aplikácia pre bytové domy
Pre bytové domy s vyššou potrebou tepla sa často používajú kaskády tepelných čerpadiel, najmä typu vzduch-voda, ktoré sú vhodné na vnútornú inštaláciu. Tieto systémy ponúkajú:
- Zvýšenú spoľahlivosť: V prípade poruchy jedného čerpadla v kaskáde zostáva zvyšok systému funkčný, čím sa minimalizuje riziko výpadku dodávky tepla.
- Prevádzka na čiastočný výkon: V prípade výpadku jedného čerpadla môžu ostatné prevziať jeho záťaž, pričom obyvatelia pri miernejších vonkajších teplotách (do cca -5 °C) nemusia výpadok vôbec postrehnúť.
- Tichá prevádzka: Vnútorné jednotky sú navrhnuté s dôrazom na minimalizáciu hluku, ktorý je možné ďalej redukovať pomocou tlmičov hluku.
V bytových budovách sa preferuje vnútorná inštalácia kaskád tepelných čerpadiel vzduch-voda z dôvodu obmedzeného priestoru na exteriérové umiestnenie.
Vytápění bytového domu kaskádou tepelných čerpadel STIEBEL ELTRON systému vzduch/voda
Návrh systému tepelného čerpadla pre bytový dom
Návrh výkonného systému tepelného čerpadla, napríklad s celkovým výkonom 200 kW pre bytový dom, si vyžaduje dôkladné zváženie viacerých faktorov:
1. Výkon tepelného čerpadla
Výkon tepelného čerpadla musí presne zodpovedať tepelným stratám budovy, aby dokázalo zabezpečiť dostatočné množstvo tepla aj počas najchladnejších dní v roku. Pri bytových domoch sa často realizujú kaskády viacerých jednotiek, aby sa dosiahol požadovaný celkový výkon.
2. Účinnosť a prevádzkové teploty
Účinnosť tepelného čerpadla sa meria pomocou koeficientu výkonu (COP) a sezónneho koeficientu výkonu (SCOP). Pri návrhu je dôležité zohľadniť, ako sa účinnosť mení v závislosti od vonkajšej teploty. Tepelné čerpadlá vzduch-voda môžu pri extrémnych mrazoch (-20 °C a nižšie) spotrebovať viac elektriny, preto sa pri týchto podmienkach môže zapínať záložný elektrický ohrev.
3. Možnosť chladenia
Mnohé moderné tepelné čerpadlá, najmä typy vzduch-voda, ponúkajú aj funkciu chladenia (reverzný chod). Táto funkcia umožňuje využívať systém celoročne, čím sa eliminuje potreba samostatnej klimatizačnej jednotky. Pre pasívne chladenie sú vhodnejšie systémy zem-voda a voda-voda, ktoré využívajú konštantne nízke teploty zeme alebo podzemnej vody.
4. Dostupnosť priestoru a inštalácia
Pri systémoch zem-voda je nevyhnutné zohľadniť priestorové nároky na inštaláciu zemných kolektorov alebo vrtov. Pre systémy voda-voda je potrebný dostatočný priestor na realizáciu odberovej a vsakovacej studne. Tepelné čerpadlá vzduch-voda sú flexibilnejšie, no je potrebné myslieť na umiestnenie vonkajšej jednotky a možný vplyv hluku na okolie.
5. Zapojenie a komponenty systému
Pre kaskády tepelných čerpadiel vzduch-voda sa často využíva vnútorná inštalácia. Systém zahŕňa:
- Tepelné čerpadlo (jednotky v kaskáde): Zariadenia zabezpečujúce získavanie tepla z vonkajšieho vzduchu.
- Zásobník teplej úžitkovej vody (TÚV): Na ohrev a skladovanie teplej vody pre domácnosti.
- Zásobník vykurovacej vody (akumulačný zásobník): Na akumuláciu tepla pre vykurovací systém, čím sa zabezpečuje stabilná teplota a efektívnejšia prevádzka.
- Vonkajšie jednotky: V tomto prípade sú integrované do vnútornej inštalácie alebo sú súčasťou celkového systému.
Pre systémy zem-voda: Okrem tepelného čerpadla a zásobníkov sú kľúčové zemné sondy alebo plošné kolektory, ktoré slúžia na odber tepla zo zeme.
Pre systémy voda-voda: Súčasťou systému sú odberová a vsakovacia studňa, ako aj medziokruh s výmenníkom tepla.
6. Náklady na inštaláciu a prevádzku
Počiatočné náklady na inštaláciu tepelného čerpadla sa líšia v závislosti od typu, výkonu a rozsahu prác. Dôležité sú však aj dlhodobé prevádzkové náklady, ktoré sú pri tepelných čerpadlách zvyčajne výrazne nižšie v porovnaní s tradičnými vykurovacími systémami.
7. Kombinácia s fotovoltikou
Pre zvýšenie efektivity a zníženie prevádzkových nákladov je možné tepelné čerpadlo skombinovať s fotovoltaickou elektrárňou. Fotovoltika dokáže vyprodukovať elektrickú energiu potrebnú na pohon tepelného čerpadla, čím sa zvyšuje podiel využívanej obnoviteľnej energie.
Prípadová štúdia: Bytové domy v Margecanoch
V obci Margecany prešlo niekoľko bytových domov na vykurovanie pomocou tepelných čerpadiel vzduch-voda. Pôvodne boli domy pripojené na centrálnu plynovú kotolňu, ktorá však vzhľadom na svoj vek a stav dodávala teplo a teplú vodu za neúnosne vysoké ceny. Vlastníci sa rozhodli pre zmenu formy správy a investíciu do moderného vykurovacieho systému. Po rozsiahlych diskusiách a konzultáciách s odborníkmi bola zrealizovaná inštalácia kaskád tepelných čerpadiel vzduch-voda s alternatívnym riešením elektrických kotlov. Súčasťou projektu bola aj plánovaná montáž fotovoltaiky. Po realizácii došlo k výraznému zníženiu spotreby energií a nákladov na vykurovanie a ohrev TÚV, čo potvrdili aj nasledujúce vykurovacie sezóny.
Kľúčové výhody v tomto projekte:
- Výrazné zníženie nákladov na energie (o cca 60 %).
- Zvýšenie komfortu bývania.
- Využitie obnoviteľných zdrojov energie.
- Modernizácia zastaraného vykurovacieho systému.
Tento projekt demonštruje úspešnú transformáciu vykurovacieho systému v bytových domoch s cieľom dosiahnuť energetickú efektívnosť a ekonomickú udržateľnosť.
