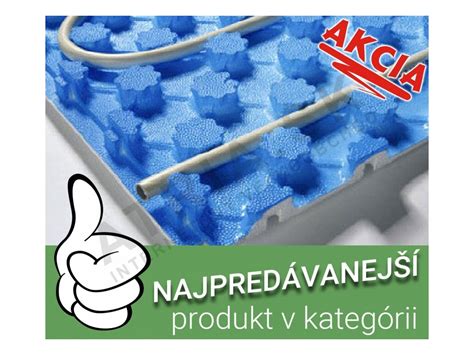

Systémové dosky sú kľúčovým komponentom pre inštaláciu podlahového vykurovania, zabezpečujúce efektívnu tepelnú izoláciu, tlmenie kročajového hluku a stabilné uchytenie vykurovacích rúrok. Ich konštrukcia je navrhnutá tak, aby maximálne uľahčila pokládku a dlhodobú spoľahlivosť celého vykurovacieho systému.
Kľúčové vlastnosti a funkcie systémových dosiek
Systémová doska, napríklad RAUTHERM SPEED, v sebe kombinuje kročajovú izoláciu a tepelnú izoláciu z expandovaného polystyrénu v zmysle EN 13163. Je vybavená vrstvou suchého zipsu - vlas, ktorá uľahčuje pokládku.
Systém uchytenia rúrok
Vlasová časť suchého zipsu slúži na jednoduchú a bezpečnú pokládku rúrok RAUTHERM SPEED K so suchým zipsom - háčiky, a to bez poškodenia systémovej dosky. Táto technológia zaisťuje pevné a presné uchytenie rúrok. V hornej časti systémovej dosky je tiež vyznačený raster ako pomôcka pre rovnomernú a presnú pokládku potrubia.
Ochrana proti vlhkosti
Okrem izolačných vlastností systémové dosky poskytujú aj izoláciu proti vlhkosti z mazaninovej vody v zmysle DIN 18560, DIN EN 13813 a DIN EN 1264. To chráni konštrukciu podlahy pred prenikaním vlhkosti z poteru.
Materiál a konštrukcia
Systémové dosky sú určené na uchytenie rúrok s priemerom 14 - 17 mm a často sú vybavené integrovanou tepelnou izoláciou. Sú vyrobené z expandovaného polystyrénu (EPS) s vysokou izolačnou schopnosťou, čo prispieva k celkovej energetickej účinnosti vykurovacieho systému. Sú bezfreónové, čím spĺňajú environmentálne štandardy.
Ochranná fólia
Povrch dosiek je často pokrytý PS fóliou čiernej farby s hrúbkou 0,6 mm, ktorá zvyšuje odolnosť a chráni izolačný materiál. Trieda stavebného materiálu B2 zodpovedá norme DIN 4102, čo potvrdzuje ich bezpečnostné parametre.
Zaťaženie
Tieto systémové dosky sú schválené pre pohyblivé zaťaženie do 30 kN/m2, čo zabezpečuje ich stabilitu a odolnosť v rôznych typoch obytných priestorov.
Typy systémových dosiek
Na trhu sú dostupné rôzne varianty systémových dosiek, ktoré sa líšia prítomnosťou a typom tepelnej izolácie.
Dosky s tepelnou izoláciou
Väčšina systémových dosiek, ako napríklad spomínaná RAUTHERM SPEED doska, integruje tepelnú izoláciu priamo v svojej konštrukcii. Týmto spôsobom sa dosahuje optimálna kombinácia uchytenia potrubia a tepelnej ochrany podlahy.
Dosky bez tepelnej izolácie
Existujú aj systémové dosky bez tepelnej izolácie, napríklad systémová doska Solotop s rastrom 75 mm. Tieto dosky sú určené na položenie priamo na už existujúcu tepelnú izoláciu. Obsahujú hlbokoťažnú fóliu s hrúbkou 1 mm, ktorá slúži ako účinná izolácia proti vlhkosti. Sú rovnako vhodné pre rúrky s priemerom 14-17 mm a pre použitie v obytných priestoroch.
Technické parametre vybraných systémových dosiek
Nižšie sú uvedené typické technické parametre pre systémové dosky pre podlahové vykurovanie:
- Rozmer dosky: 1450x850 mm
- Úžitková plocha: 1,12 m2
- Celková hrúbka: 52 mm
- Hustota: 20 kg/m3
- Súčiniteľ prestupu tepla: 40 W/m2K
- Tepelný odpor: 0,75 m2K/W
- Rozstup (raster) potrubia: 50 mm
- Priemer potrubia: 14 - 17 mm
- Hrúbka ochrannej fólie: 0,6 mm
- Farba ochrannej fólie: čierna
- Ďalšia hodnota tepelného odporu: 0,275 m2K/W
