Strešné prechodky a dymovody pre kondenzačné kotly: Montáž a typy

Kondenzačné kotly predstavujú dnes najúspornejšiu alternatívu pri vykurovaní zemným plynom. Pri výbere vykurovacieho zariadenia je výhodné preferovať práve kondenzačný kotol, pretože tradičnými „nekondenzačnými“ kotlami sa unikajúce teplo vyhadzuje hore komínom. Hoci môžu byť tradičné kotly lacnejšie pri kúpe, kondenzačné kotly prinášajú dlhodobé úspory paliva počas mnohých rokov prevádzky. Okrem ekonomických výhod znižujú kondenzačné kotly aj produkciu spalín a škodlivých látok, keďže pracujú pri nižších teplotách.

Princíp kondenzácie a špecifiká dymovodov

Vo vykurovacích kotloch sa spaľujú uhľovodíkové palivá, najmä zemný plyn, pričom vodík v palive zhorí na vodu, ktorá sa do spalín dostane ako vodná para. Klasické kotly neochladia spaliny na teplotu pod rosným bodom, čím vodná para s vysokou energiou uniká bez využitia komínom. V kondenzačných kotloch naopak ochladením spalín vodná para skondenzuje a odovzdá kondenzačné teplo. Tento proces je opakom premeny vody na paru varením, avšak skupenské teplo premeny je rovnaké. Účinnosť kondenzácie a tým aj celého kotla možno zlepšiť zabezpečením čo najnižšej teploty kotla v spolupráci s vykurovacím systémom, čím zariadenie „vyžmýka“ zo spalín maximum vody.

Odvod kondenzátu

Kondenzačný kotol má vždy odvod kondenzátu cez sifón, ktorý bráni úniku spalín do okolia. Spálením 1 m³ zemného plynu vznikne teoreticky až 1,6 litra kondenzátu, ktorý sa musí odviesť do kanalizácie. Je dôležité správne riešiť odvod kondenzátu, aby sa predišlo poruchám. Pri jednoduchom pripojení hadice na kondenzát z kotla do odpadu môže pri upchatí alebo zamrznutí odpadu kondenzát stúpať do kotla a spôsobiť jeho poruchu. Navyše sa do kotla môžu vytláčať odpadové vody z kanalizácie, ak je upchatá. Preto by sa mal odvod kondenzátu riešiť so sifónom s lievikom aj zo strany kanalizácie. Podľa pretekajúceho prúdu kondenzátu je možné posúdiť intenzitu kondenzácie a odhaliť nesprávne nastavenie alebo poruchu. Ak v kotolni nie je odpad do kanalizácie, nie je vhodné uvažovať nad ručným vynášaním kondenzátu, nakoľko ide o značné množstvá vody. V takom prípade pomôže čerpadlo na kondenzát s automatickým spínaním plavákovým systémom.

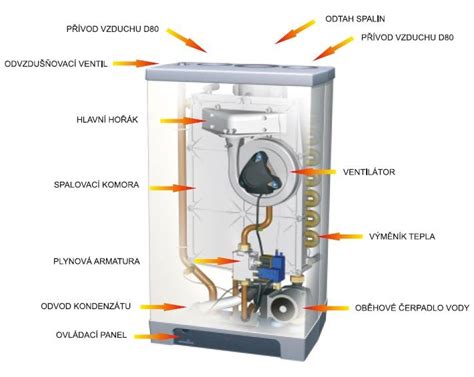

Kondenzačný kotol ako "turbo" kotol a koncentrické dymovody

Kondenzačný kotol má vždy ventilátor, preto je vždy vo vyhotovení zjednodušene nazývanom „turbo“. Dôvodom je, že v spaľovacej komore kondenzát prirodzene steká nadol, a horák musí byť vždy nad komorou, čím spaliny prúdia nelogicky a proti termickému účinku nadol. Teplota spalín je nízka, bežne do 50 °C, čo vyvoláva len slabý ťah komína. Spaliny z kondenzačného kotla chladnú a kondenzujú aj ďalej v komíne, preto nie je možné použiť klasický vyvložkovaný komín. Dôležité je optimálne vyriešiť odvod spalín a prívod vzduchu na spaľovanie. Kotol „turbo“ s ventilátorom umožňuje použiť koncentrické potrubie na odvod spalín a prívod vzduchu na spaľovanie. Tým sa neznižuje teplota miestnosti, keďže nie je ochladzovaná čerstvým vzduchom na spaľovanie. Navyše sa tým získava ďalšie teplo zo spalín ohrevom nasávaného vzduchu po celej dĺžke spalinovodu a zvyšuje sa tak účinnosť kotla.

Základné pravidlá pre inštaláciu dymovodov

Správna montáž dymovodu je kľúčová pre efektívnu a bezpečnú prevádzku kondenzačného kotla.

• Dĺžka a sklon dymovodu: Dymovod by mal byť čo najkratší. Jeho dĺžka by nemala byť väčšia ako 25 % z celkovej dĺžky od napojenia spalín do komína po ústie komína. Dymovod by nikdy nemal smerom k sopúchu klesať alebo byť v rovine.
• Priemer dymovodu: Priemer hrdla na výstupe spalín zo spotrebiča by mal byť rovnaký ako vnútorný priemer komína. Ak je priemer dymovodu a komína odlišný, je potrebné použiť redukciu, avšak odporúča sa redukovať dymovod maximálne o 30 mm.
• Komínová klapka: Niektoré spotrebiče majú z výroby zabudovanú komínovú klapku, iné nie. O použití komínovej klapky rozhoduje komínový ťah. Pri nových komínoch s dobrým ťahom sa odporúča jej použitie. Pri starších komínoch alebo redukovaných dymovodoch s nižším komínovým ťahom je použitie klapky zbytočné. Ak nie je možné posúdiť komínový ťah, odporúča sa klapku namontovať, pretože pri slabom ťahu a nepriaznivých poveternostných vplyvoch môže zostať otvorená, čo je lepšie riešenie ako dodatočná inštalácia.
• Nasávanie vzduchu: Nasávanie vzduchu na spaľovanie môže byť z priestoru (ak je kotol nainštalovaný vo väčšej miestnosti s otvoreným oknom alebo vetračkou, napríklad v pivnici) alebo z exteriéru, kde sa čerstvý vzduch privádza dvojitým dymovodom (napr. 80/125).
• Regulácia horizontálnych vyústení: Odvod spalín s vodorovným vyústením na vonkajšej stene sa v novostavbách s kotlami bežnej veľkosti nedá schváliť a skolaudovať. Je ho možné ponechať len pri výmene kotla v starých inštaláciách, ale nie je veľmi vhodný.

Strešné prechodky pre koncentrické dymovody

Pre bezpečný a tesný prestup koncentrického dymovodu cez strechu pri inštaláciách kondenzačných kotlov je nevyhnutné použiť špecializované príslušenstvo, známe ako strešná prechodka. Tieto prechodky zabezpečujú spoľahlivú funkciu vykurovacieho systému a sú navrhnuté pre rôzne typy striech.

Prechodka cez plochú strechu

Vaillant prechodka cez plochú strechu DN60/100 / DN80/125 z hliníka so sklonom 0° je navrhnutá pre bezpečný a tesný prestup koncentrického dymovodu cez plochú strechu. Je súčasťou komplexného systémového riešenia dymovodov Vaillant pre koncentrické (súosé / koaxiálne) systémy. Táto prechodka je ideálna pre strechy so sklonom 0° a umožňuje spoľahlivé napojenie koncentrických dymovodov s priemerom DN60/100 aj DN80/125, pričom garantuje požadovanú tesnosť a mechanickú stabilitu.

Kľúčové vlastnosti a výhody

• Určená pre ploché strechy (sklon 0°).
• Materiál: Hliník s vysokou odolnosťou voči poveternostným vplyvom a mechanickému namáhaniu, zaručuje dlhú životnosť a odolnosť voči korózii.
• Kompatibilita: S koncentrickými systémami DN60/100 a DN80/125.
• Funkcia: Zabezpečuje bezpečný a tesný prestup dymovodu cez strechu.
• Použitie: Pre kondenzačné kotly Vaillant aj iných výrobcov s kompatibilným koncentrickým systémom.
• Záruka: 2 roky.

Technické parametre

Prechodka cez šikmú strechu

Vaillant prechodka cez šikmú strechu DN60/100 / DN80/125 v červenom vyhotovení je určená na bezpečný a tesný prestup koncentrického dymovodu cez šikmé strechy so sklonom 25° - 50°. Prechodka je súčasťou systémového riešenia dymovodov Vaillant pre koncentrické (súosé / koaxiálne) systémy. Červené plastové vyhotovenie je vhodné pre strešné aplikácie a pomáha vizuálne zladiť prestup so strešnou krytinou. Umožňuje spoľahlivé napojenie koncentrických dymovodov DN60/100 aj DN80/125 pri zachovaní požadovanej tesnosti, stability a správneho osadenia prestupu na šikmej streche.

Kľúčové vlastnosti a výhody

• Určená pre šikmé strechy so sklonom 25° - 50°.
• Materiál: Plastové vyhotovenie zabezpečuje nízku hmotnosť, jednoduchú manipuláciu a odolnosť voči poveternostným vplyvom.
• Kompatibilita: S koncentrickými systémami DN60/100 a DN80/125.
• Funkcia: Zabezpečuje bezpečný a tesný prestup dymovodu cez strechu a jednoduché prispôsobenie strešnej krytine.
• Rozmery prechodky: dĺžka cca 350 mm, šírka cca 255 mm, priemer osadenia Ø 132 mm.
• Použitie: Pre kondenzačné kotly Vaillant aj iných výrobcov s kompatibilným koncentrickým systémom.
• Záruka: 2 roky.

Technické parametre

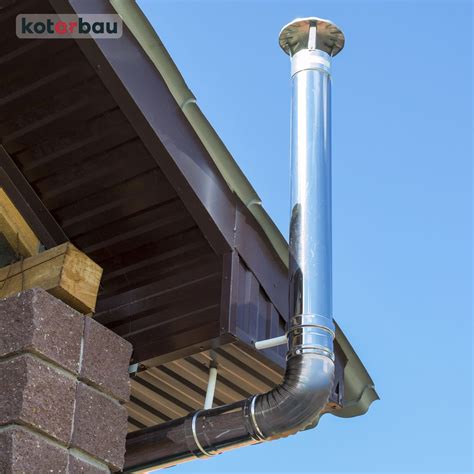

Vodorovné dymovody a ich montáž

Pre kondenzačné kotly umiestnené na stene, kde je komín vyvedený priamo cez vonkajšiu stenu, sú k dispozícii kompletné vodorovné dymovody. Tieto súpravy obsahujú všetko potrebné pre montáž, vrátane adaptéra na meranie spalín, kolena, predĺženia a ukončovacieho člena. Vo väčšine prípadov už nie je potrebný žiadny dodatočný diel. Existujú varianty s pevným predĺžením alebo s predĺžením s premenlivou dĺžkou, ktoré je možné kombinovať s ďalšími predĺženiami (napr. 60/100 alebo 80/125).
